Ο ηλεκτρομαγνητικός μετρητής ροής , που συχνά αναφέρεται ως EMF ή mag meter, είναι ένα όργανο υψηλής απόδοσης σχεδιασμένο για τη μέτρηση του ογκομετρικού ρυθμού ροής αγώγιμων υγρών. Λειτουργεί με βάση τον νόμο της ηλεκτρομαγνητικής επαγωγής του Faraday, μια θεμελιώδη αρχή της φυσικής.
Χάρη στον μοναδικό σχεδιασμό του χωρίς κινούμενα μέρη, το EMF προσφέρει σημαντικά πλεονεκτήματα, όπως ελάχιστη απώλεια πίεσης και την ικανότητα ακριβούς μέτρησης απαιτητικών υγρών. Είναι η ιδανική επιλογή για βρώμικα, διαβρωτικά ή λειαντικά υγρά και πολτούς. Κατά συνέπεια, είναι ευρέως αξιόπιστο σε βιομηχανίες όπως η χημική επεξεργασία, η μεταλλουργία, η εξόρυξη, ο χαρτοπολτός και το χαρτί, καθώς και τα τρόφιμα και τα ποτά. Παίζει επίσης ζωτικό ρόλο στην παρακολούθηση της διανομής νερού στις δημοτικές εγκαταστάσεις και της επεξεργασίας λυμάτων.
Η Βασική Αρχή: Ο Νόμος του Faraday στην Πράξη
Ο νόμος του Faraday ορίζει ότι όταν ένας ηλεκτρικός αγωγός κινείται μέσα από ένα μαγνητικό πεδίο, επάγεται τάση (ηλεκτρεγερτική δύναμη ή ΗΜΠ) στα άκρα του αγωγού. Το μέγεθος αυτής της τάσης είναι άμεσα ανάλογο με την ταχύτητα του αγωγού, το μήκος του αγωγού και την ισχύ του μαγνητικού πεδίου.
Ένας ηλεκτρομαγνητικός μετρητής ροής εφαρμόζει αυτήν την αρχή αντιμετωπίζοντας το αγώγιμο υγρό ως αγωγό. Δείτε πώς λειτουργεί:

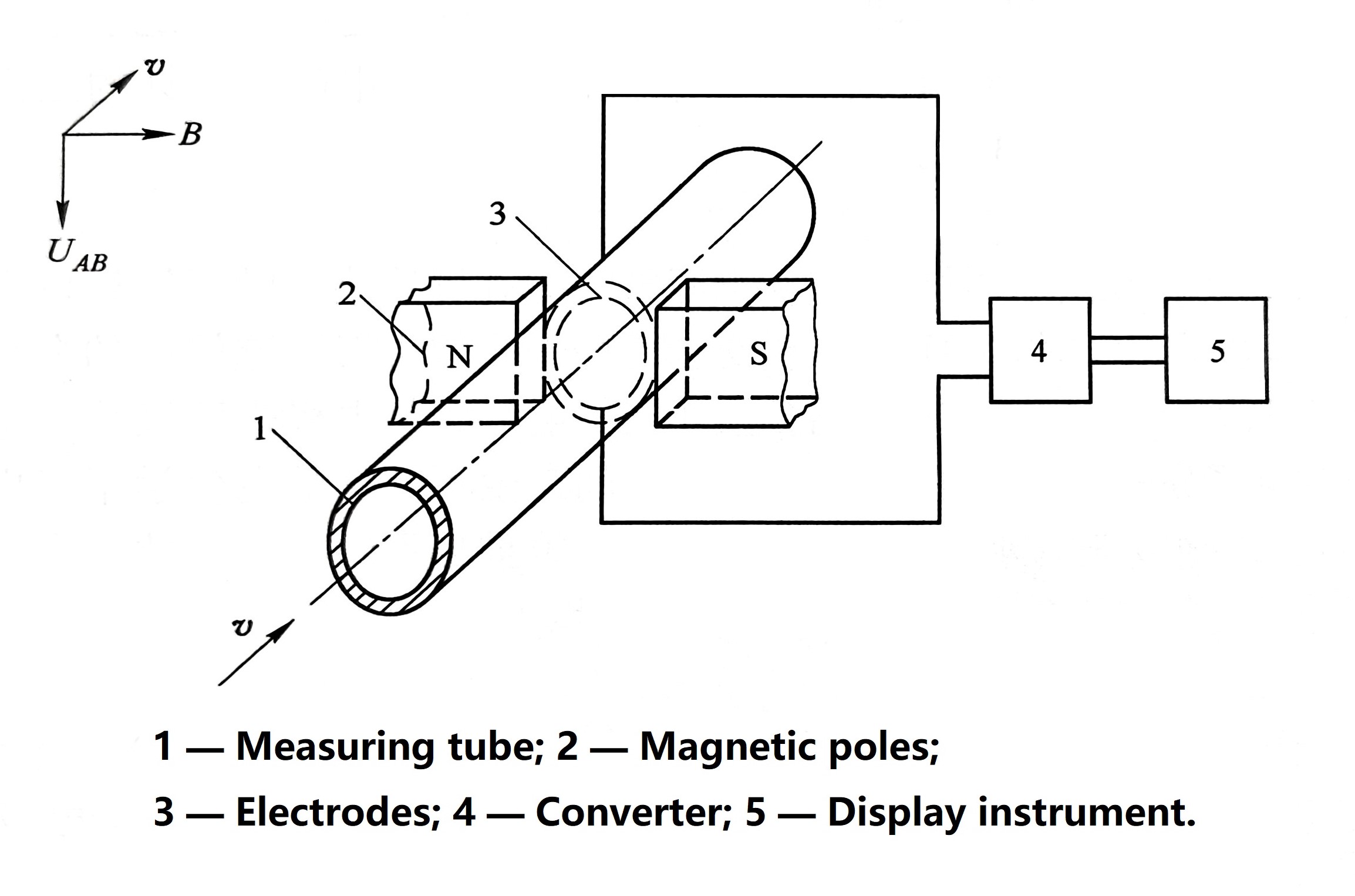

Δημιουργία μαγνητικού πεδίου: Το σώμα του μετρητή, γνωστό ως σωλήνας μέτρησης, είναι εξοπλισμένο με πηνία που παράγουν ένα ελεγχόμενο μαγνητικό πεδίο κάθετο στην κατεύθυνση της ροής.
Το υγρό ως αγωγός: Καθώς το αγώγιμο υγρό ρέει μέσα από αυτό το μαγνητικό πεδίο, ουσιαστικά «κόβει» τις γραμμές μαγνητικής ροής.
Επαγωγή τάσης: Αυτή η ενέργεια προκαλεί τάση που είναι άμεσα ανάλογη με τη μέση ταχύτητα του ρέοντος υγρού.
Μέτρηση της τάσης: Δύο ηλεκτρόδια, τοποθετημένα σε αντίθετες πλευρές του τοιχώματος του σωλήνα, ανιχνεύουν αυτήν την επαγόμενη τάση. Στη συνέχεια, ένας πομπός επεξεργάζεται αυτό το σήμα τάσης για να υπολογίσει τον ογκομετρικό ρυθμό ροής.
Η σχέση περιγράφεται από τον τύπο:
U = B * D * v
Οπου:
U = Επαγόμενη τάση (δυναμικό μεταξύ ηλεκτροδίων)
B = Ένταση μαγνητικού πεδίου (πυκνότητα μαγνητικής ροής)
D = Εσωτερική διάμετρος του σωλήνα μέτρησης
v = Μέση Ταχύτητα Ροής του Υγρού
Από αυτό, μπορεί να υπολογιστεί ο ογκομετρικός ρυθμός ροής (Q). Είναι σημαντικό να σημειωθεί ότι αυτή η αρχή βασίζεται σε ένα ομοιόμορφο μαγνητικό πεδίο, ένα αγώγιμο και μη μαγνητικό ρευστό και ένα αξονοσυμμετρικό προφίλ ροής.
Πρακτικές Σκέψεις: Το Μαγνητικό Πεδίο Πεπερασμένου Μήκους

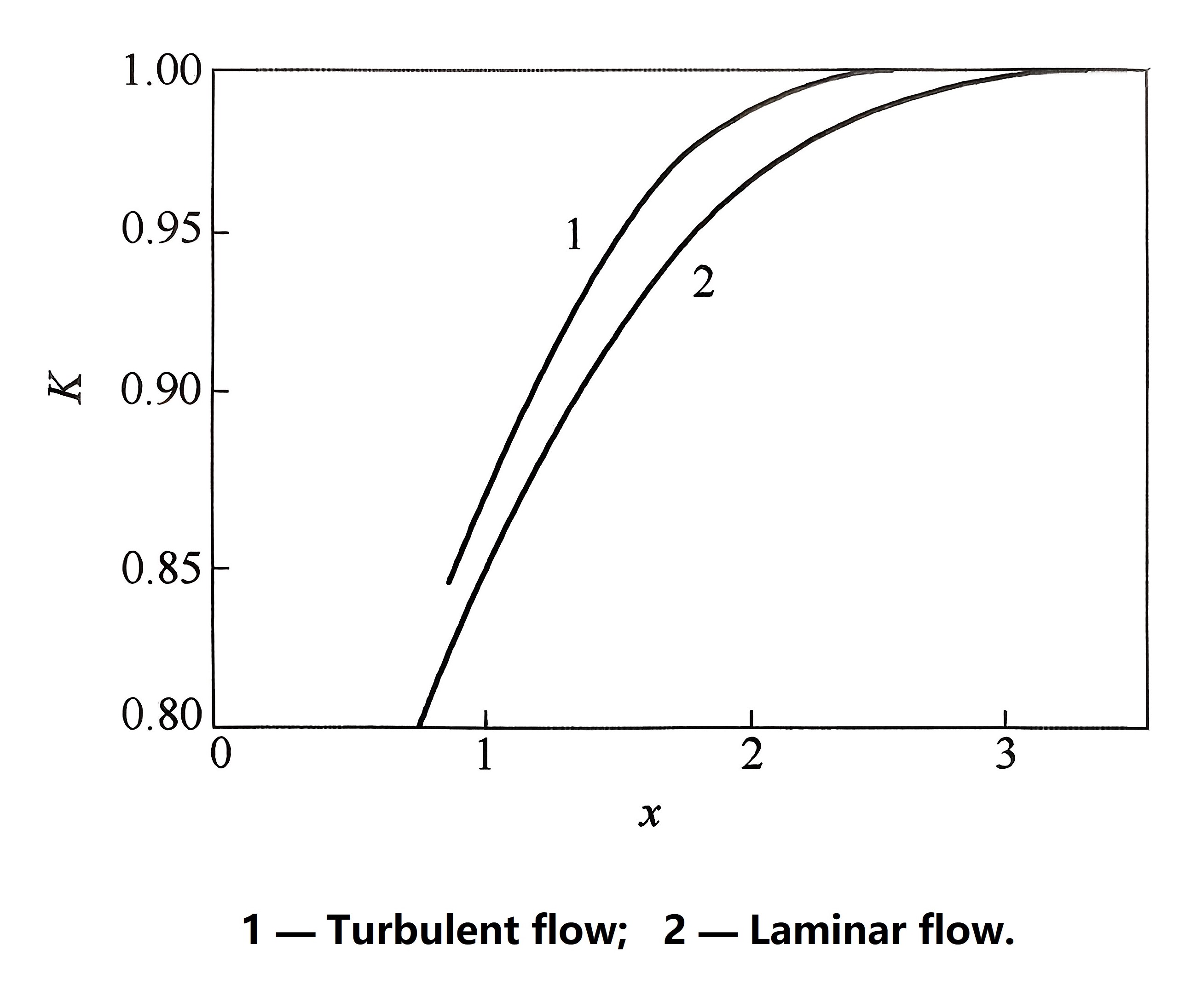

Καμπύλη οριακού μαγνητικού συντελεστή διόρθωσης πεδίων
Σε μια εφαρμογή στον πραγματικό κόσμο, το μαγνητικό πεδίο δεν μπορεί να εκτείνεται επ' άπειρον. Είναι ισχυρότερο κοντά στα ηλεκτρόδια και εξασθενεί στα άκρα. Αυτή η διακύμανση μπορεί να δημιουργήσει παραμορφώσεις γνωστές ως δινορεύματα, οι οποίες μπορούν να επηρεάσουν την ακρίβεια των μετρήσεων—ένα φαινόμενο που ονομάζεται φαινόμενο ακμής.
Για να αντισταθμιστεί αυτό, εφαρμόζεται ένας συντελεστής διόρθωσης (K), ειδικά σε σωλήνες όπου η αναλογία του μήκους του μαγνητικού πεδίου προς τη διάμετρο του σωλήνα είναι μικρή. Για τα περισσότερα σύγχρονα σχέδια που παρουσιάζουν τυρβώδη ροή, το φαινόμενο της ακμής είναι αμελητέο εάν αυτή η αναλογία είναι 2,5 ή μεγαλύτερη.
Μέθοδοι διέγερσης: Τροφοδοσία του μαγνητικού πεδίου
Το σύστημα διέγερσης είναι η καρδιά του μετρητή, καθώς παράγει το μαγνητικό πεδίο. Η μέθοδος που χρησιμοποιείται υπαγορεύει την επεξεργασία σήματος και επηρεάζει σημαντικά την απόδοση του μετρητή. Υπάρχουν τρεις κύριες μέθοδοι:
1. Διέγερση DC
Αυτή η μέθοδος χρησιμοποιεί μόνιμους μαγνήτες ή τροφοδοτικό συνεχούς ρεύματος για τη δημιουργία ενός σταθερού μαγνητικού πεδίου. Ενώ είναι απλή και άτρωτη σε παρεμβολές εναλλασσόμενου ρεύματος, η διέγερση συνεχούς ρεύματος μπορεί να προκαλέσει ηλεκτρόλυση και πόλωση ηλεκτροδίων σε αγώγιμα ρευστά. Αυτό διαταράσσει τη μέτρηση και εισάγει σφάλματα. Επομένως, η διέγερση συνεχούς ρεύματος συνήθως προορίζεται για τη μέτρηση μη ηλεκτρολυτικών υγρών όπως υγρά μέταλλα (π.χ. νάτριο ή υδράργυρος).
2. Διέγερση AC
Χρησιμοποιώντας μια τροφοδοσία εναλλασσόμενου ρεύματος συχνότητας ισχύος (π.χ., 50Hz) δημιουργείται ένα ημιτονοειδές μαγνητικό πεδίο. Αυτή η μέθοδος αποφεύγει τα προβλήματα πόλωσης της διέγερσης συνεχούς ρεύματος, αλλά εισάγει τις δικές της προκλήσεις:
Παρεμβολή τετραγωνισμού: Το εναλλασσόμενο μαγνητικό πεδίο μπορεί να προκαλέσει μια ανεπιθύμητη τάση "φαινομένου μετασχηματιστή" στο κύκλωμα του ηλεκτροδίου, η οποία μπορεί να είναι πολύ μεγαλύτερη από το πραγματικό σήμα ροής.
Παρεμβολή σε φάση (Κοινή λειτουργία): Σήματα θορύβου που έχουν την ίδια φάση με το σήμα ροής μπορούν να εμφανιστούν και στα δύο ηλεκτρόδια, συχνά προκαλούμενα από αδέσποτα ρεύματα ή ηλεκτροστατική επαγωγή.
Ασταθής λειτουργία: Οι διακυμάνσεις στην τάση ή τη συχνότητα του τροφοδοτικού εναλλασσόμενου ρεύματος μπορούν να μεταβάλουν την ένταση του μαγνητικού πεδίου, οδηγώντας σε ανακρίβειες μέτρησης.
3. Διέγερση τετραγωνικού κύματος χαμηλής συχνότητας
Αυτή είναι η πιο προηγμένη και ευρέως χρησιμοποιούμενη μέθοδος σήμερα. Συνδυάζει τα οφέλη τόσο της DC όσο και της AC προσέγγισης. Χρησιμοποιώντας ένα τετραγωνικό κύμα χαμηλής συχνότητας (π.χ., 3-30Hz), αυτό:
Εξαλείφει την πόλωση αντιστρέφοντας συνεχώς το πεδίο.
Αποφεύγει την παρεμβολή τετραγωνισμού μετρώντας το σήμα ροής κατά τη διάρκεια των σταθερών περιόδων του τετραγωνικού κύματος.
Καταστέλλει τα δινορρεύματα, οδηγώντας σε εξαιρετική σταθερότητα μηδενικού σημείου και υψηλή ακρίβεια.
Οι σύγχρονες εξελίξεις συνεχίζουν να βελτιώνουν αυτήν την τεχνική με καινοτομίες όπως η τριφασική και η διπλής συχνότητας διέγερση τετραγωνικών κυμάτων, ενισχύοντας περαιτέρω την απόδοση και την αξιοπιστία των ηλεκτρομαγνητικών ροόμετρων.
