Μέτρηση στάθμης τσιπς ξύλου

Μέτρηση στάθμης τσιπς ξύλου

Related Products

  • Μέτρηση επιπέδου ραντάρ σιλό

    Μέτρηση επιπέδου ραντάρ σιλό

    Τα σιλό είναι τα μεγάλα δοχεία που χρησιμοποιούνται για αποθήκευση χύμα. Η μέτρηση επιπέδων στερεών χύδην όπως κόκκοι, άνθρακας, τσιμεντοκονιάματα, προϊόντα διατροφής και άλλα στερεά είναι δυνατή μόνο με το επίπεδο ραντάρ σιλό ...

  • Μετρητής στάθμης ραντάρ 80G

    Μετρητής στάθμης ραντάρ 80G

    Ο μετρητής στάθμης ραντάρ 80G είναι μια προηγμένη και υψηλής ακρίβειας συσκευή σχεδιασμένη για τη μέτρηση της στάθμης διαφόρων υλικών σε δεξαμενές, σιλό και άλλα δοχεία. Συνεχής διαμόρφωση συχνότητας ...

Στις βιομηχανίες επεξεργασίας ξύλου, παραγωγής ενέργειας από βιομάζα και χαρτοποιίας, η μέτρηση της στάθμης σε σιλό πριονιδιού ξύλου έχει εδώ και καιρό θέσει σημαντικές προκλήσεις. Αυτό το φαινομενικά απλό υλικό παρουσιάζει τρεις κύριες παγίδες μέτρησης της στάθμης:

wood chip level measurement

Προκλήσεις μέτρησης:
1. Παρεμβολή σκόνης: Η λεπτή σκόνη ξύλου δημιουργεί «ομίχλη μέτρησης» κατά τη μεταφορά, η οποία πετάει και αποτελεί πρόκληση για την οριζόντια μέτρηση των τσιπς ξύλου.
2. Μεταβαλλόμενη γωνία ανάπαυσης: Διακυμάνσεις μεταξύ 35°-55° ανάλογα με την περιεκτικότητα σε υγρασία
3. Χαμηλή διηλεκτρική σταθερά (ε≈1,8-2,5) που προκαλεί ασθενή ανάκλαση σήματος
4. Φαινόμενα γεφύρωσης: Η αλληλοσύνδεση οπτικών ινών δημιουργεί κοιλότητες και ψευδή σήματα στάθμης

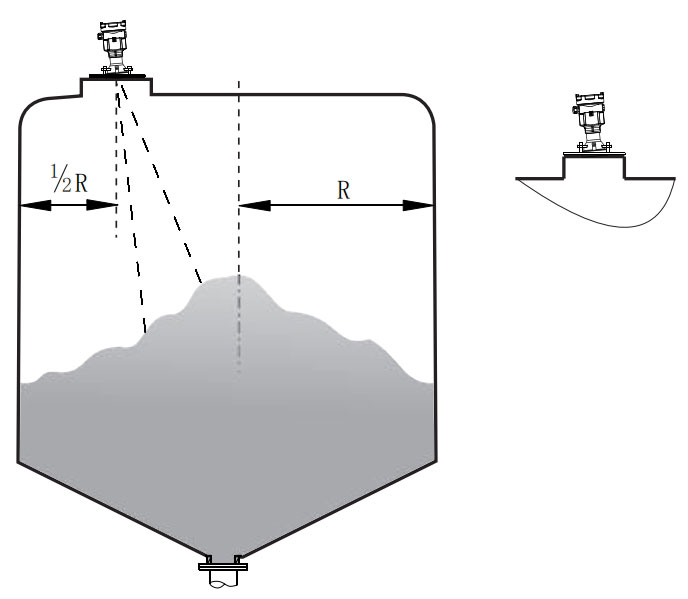

challenges in wood chip measurement
Η αλληλοσύνδεση οπτικών ινών δημιουργεί κοιλότητες και ψευδή σήματα στάθμης


Απομιμήσεις L των συμβατικών τεχνολογιών μέτρησης στάθμης
- Υπερηχητικοί πομποί στάθμης:
Η σκόνη απορροφά ακουστικά κύματα, προκαλώντας απόκλιση μέτρησης >15%
Όταν συσσωρεύεται πριονίδι, τα κενά είναι σχετικά μεγάλα και το αποτέλεσμα μέτρησης του υπερηχητικού μετρητή στάθμης είναι κακό.

- Υποβρύχιοι μεταδότες πίεσης:
Οι ίνες ξύλου μπλέκουν τους αισθητήρες προκαλώντας μόνιμη ζημιά. Οι υποβρύχιοι πομποί πίεσης χρησιμοποιούνται για τη μέτρηση της στάθμης υγρών, όπως νερό, ντίζελ, μαζούτ, και δεν είναι κατάλληλοι για ροκανίδια ξύλου.

Πομπός στάθμης ραντάρ 80GHz: Επανάσταση στη μέτρηση ροκανιδιών ξύλου

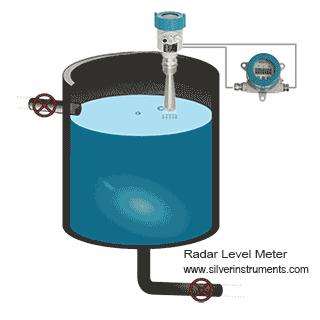

radar level meter working principle

Χρησιμοποιώντας τεχνολογία συνεχούς κύματος με διαμόρφωση συχνότητας (FMCW) με μικροκύματα υψηλής συχνότητας 78-82GHz. Το μήκος κύματος 3,6 mm (το ένα τρίτο του συμβατικού ραντάρ 26GHz) σε συνδυασμό με τη στενή γωνία δέσμης 12° επιτρέπει την ακριβή εστίαση:

1. Τα μικροκύματα υψηλής συχνότητας διαπερνούν τα σύννεφα σκόνης
2. Η στενή δοκός αποφεύγει την παρεμβολή στον τοίχο
3. Ο δυναμικός αλγόριθμος παρακολούθησης επιφανειών χειρίζεται ακανόνιστες επιφάνειες
4. Η τεχνολογία ενίσχυσης ηχούς αντισταθμίζει τις αδύναμες αντανακλάσεις

Parameter

Ultrasonic

26GHz Radar 80GHz Radar
Dust Penetration ≤30% ≤50% ≤85%
Beam Angle 12°-15° 20° 3°-12°


Min. Dielectric Constant N/A ≥2.0 ≥1.5
Bridging Detection None Limited Intelligent

Βασικές τεχνικές προδιαγραφές του πομπού στάθμης τσιπς ξύλου:
- Εύρος συχνοτήτων: 78-82GHz (λ=3,6mm)
-Η μέγιστη στάθμη σιλό μπορεί να φτάσει τα 120 μέτρα
- Ακρίβεια: ±2mm (ακόμα και σε σιλό ύψους 10m~20m)
- Ρυθμιζόμενη γωνία δέσμης: 3°/6°/12° (ρυθμιζόμενη από λογισμικό)
- Θερμοκρασία διεργασίας: -40~200°C (με διεπαφή εξαέρωσης)
- Υλικά κεραίας: Σφραγισμένο PTFE/κεραμικό (αντι-φρακτικό)
Επεξεργασία σήματος: 64 φάσματα/δευτ. + αναγνώριση μοτίβου ηχούς AI
- Έξοδος 4-20mA, επιλογή με HART και MODBUS RTU
- Γωνία ρύθμισης φλάντζας γενικής χρήσης, κατάλληλη για μέτρηση στερεών, το μέγεθος της φλάντζας μπορεί να είναι 3", 4", 5" 6" και 8 ίντσες.

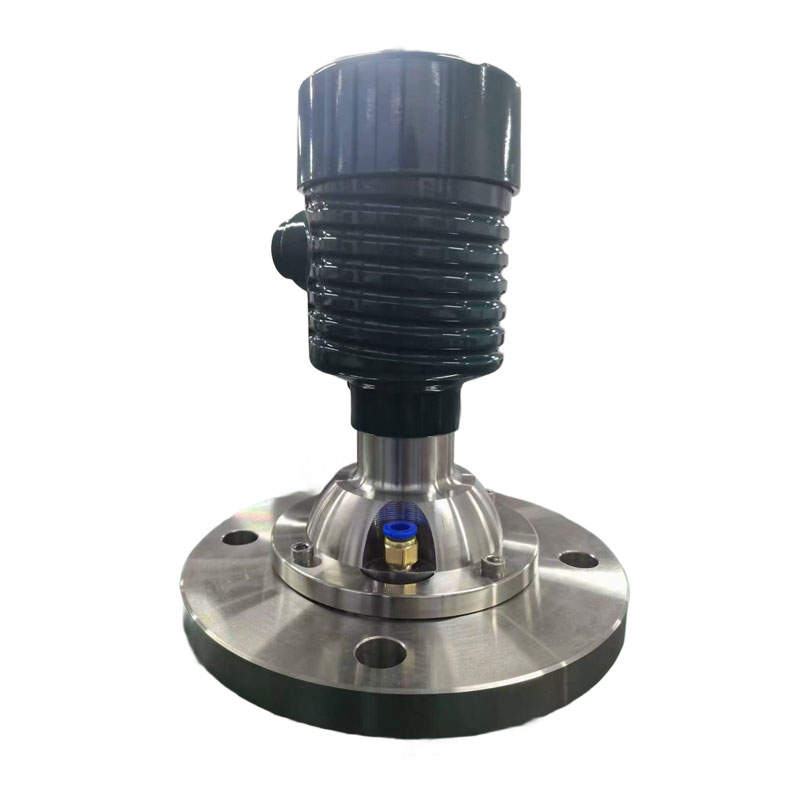

wood chip level transmitter gimbal flange
Φλάντζα αντίζυγου για μέτρηση τσιπς από συμπαγές ξύλο


Βιομηχανική Μελέτη Περίπτωσης:
Ένας σταθμός παραγωγής ενέργειας από βιομάζα που επιτεύχθηκε μετά την εφαρμογή ραντάρ 80GHz:
1. Η σταθερότητα μέτρησης αυξήθηκε από 68% σε 99,2%
2. Ετήσια εξοικονόμηση συντήρησης: 400.000 CNY
3. Βελτίωση της αξιοποίησης των σιλό κατά 22%
4. Εξάλειψη του χρόνου διακοπής λειτουργίας που σχετίζεται με τη γεφύρωση
