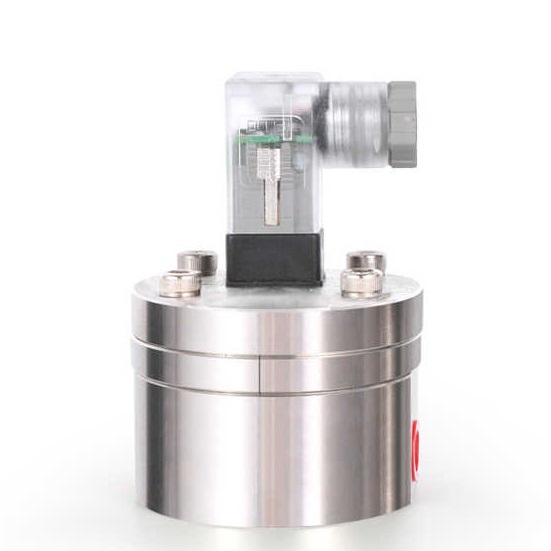

Ροόμετρο χαμηλής ροής για αναστολέα διάβρωσης

Εφαρμογή μετρητή ροής θετικής μετατόπισης χαμηλής ροής σε σύστημα έγχυσης αναστολέα διάβρωσης

Στη βιομηχανία πετροχημικών, η ακριβής προσθήκη χημικών αναστολέων διάβρωσης ήταν ανέκαθεν μια τεχνική δραστηριότητα. Για παράδειγμα, η ροή μπορεί να είναι πολύ μικρή, όπως μόνο 1-2 GPM ή ακόμα και χαμηλότερη, και κανονικά λειτουργεί υπό υψηλή πίεση περίπου 300 pis. Η υπερβολική επένδυση σπαταλά χρήματα, ενώ η ανεπαρκής επένδυση σε εξοπλισμό μπορεί να οδηγήσει σε καθαλάτωση και απόφραξη, επομένως ο έλεγχος της ροής πρέπει να είναι ακριβής. Πρόσφατα, πολλές εταιρείες έχουν αρχίσει να χρησιμοποιούν ροόμετρα χαμηλής ροής PD για να λύσουν αυτό το πρόβλημα, και το αποτέλεσμα είναι πράγματι καλό.

Πραγματική ζήτηση για έγχυση αναστολέα διάβρωσης

Για τα κοινά συστήματα αντίστροφης όσμωσης, η ποσότητα του αναστολέα διάβρωσης (CI) που προστίθεται είναι συνήθως μεταξύ 0,13 και 2,92 λίτρων ανά ώρα, με ορισμένα συστήματα να φτάνουν ακόμη και τα 0,02 λίτρα ανά ώρα. Με τόσο μικρό ρυθμό ροής, τα συνηθισμένα ροόμετρα δεν μπορούν να τον μετρήσουν καθόλου. Επιπλέον, το ιξώδες των αναστολέων διάβρωσης ποικίλλει σημαντικά και η θερμοκρασία έχει επίσης σημαντικό αντίκτυπο σε αυτά. Γενικά, το σφάλμα χρήσης ενός ροόμετρου θα αυξηθεί.

Μια συνηθισμένη κατάσταση στα εργοστάσια είναι ότι οι χειριστές ρυθμίζουν την αντλία δοσολογίας με βάση την εμπειρία τους, ελέγχουν τη στάθμη του υγρού στη δεξαμενή φαρμάκου σε τακτά χρονικά διαστήματα και εκτιμούν τη δοσολογία χρησιμοποιώντας αυτήν την «βρώμικη μέθοδο». Το αποτέλεσμα αυτού είναι είτε αύξηση του κόστους του φαρμάκου είτε μείωση της ποσότητας της κλίμακας, πάντα θα υπάρχει κάτι δυσάρεστο.

Τα πλεονεκτήματα του μικρομετρικού ροόμετρου θετικής μετατόπισης

Το μεγαλύτερο πλεονέκτημα αυτού του ροόμετρου είναι η υψηλή ακρίβειά του, η οποία μπορεί να φτάσει σε ακρίβεια 0,5% ή και υψηλότερη, και μπορεί να μετρήσει ελάχιστο ρυθμό ροής 0,5 χιλιοστόλιτρων ανά λεπτό (0,5 ml/min). Το πιο σημαντικό είναι ότι δεν φοβάται τις αλλαγές στο ιξώδες του υγρού. Είτε πρόκειται για αραιό νερό είτε για παχύρρευστο υγρό, εφόσον το γρανάζι μπορεί να πιεστεί, τα μετρούμενα αποτελέσματα είναι ακριβή.

Ροόμετρο υψηλής πίεσης: Η μέτρηση ροής των αναστολέων διάβρωσης πραγματοποιείται συχνά υπό υψηλή πίεση, όπως 280psi ή 100bar. Μικροί ροόμετρα PD μπορούν να μετατραπούν σε ροόμετρα υψηλής πίεσης, και η πίεση μπορεί να φτάσει ακόμη και τα 400bar.

Οι μικροί αισθητήρες ροής για εξαιρετικά χαμηλούς αναστολείς διάβρωσης μπορούν να κατασκευαστούν σε πολύ μικρά μεγέθη, όπως 1/8", 1/4", 1/2", 3/4", 1” που πληρούν τις προδιαγραφές μέτρησης χαμηλής ροής.

Για τα συστήματα έγχυσης αναστολέων διάβρωσης, αυτά τα χαρακτηριστικά είναι πολύ πρακτικά. Πρώτον, το εύρος ροής καλύπτει ένα ευρύ φάσμα, που κυμαίνεται από δεκάδες χιλιοστόλιτρα έως δεκάδες λίτρα ανά ώρα. Δεύτερον, η ακρίβεια μέτρησης είναι υψηλή και η δοσολογία του φαρμάκου μπορεί να ελεγχθεί με ακρίβεια. Τέλος, έχει καλή σταθερότητα και απαιτεί ελάχιστη συντήρηση μετά την εγκατάσταση.

Τι πρέπει να προσέξουμε στις πρακτικές εφαρμογές;

Παρόλο που το μικρό ροόμετρο με οβάλ γρανάζια είναι εύκολο στη χρήση, εξακολουθούν να υπάρχουν ορισμένες απαιτήσεις για την εγκατάσταση και τη χρήση.

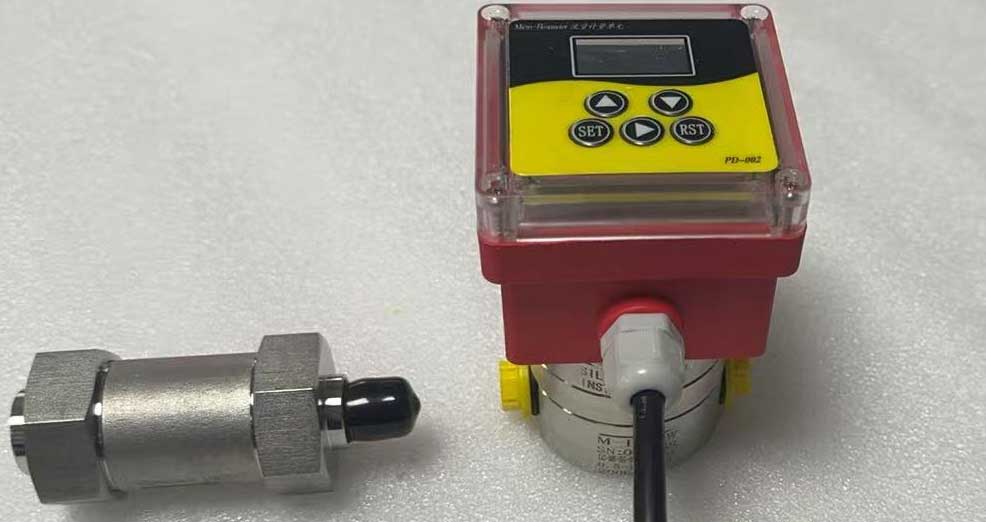

• Πρέπει να εγκατασταθούν φίλτρα. Παρόλο που ο αναστολέας διάβρωσης φαίνεται διαφανής, αναπόφευκτα υπάρχουν κάποιες ακαθαρσίες. Εάν δεν εγκατασταθεί φίλτρο, οι ακαθαρσίες θα κολλήσουν στα γρανάζια με την πάροδο του χρόνου και ο μετρητής ροής θα γίνει ανακριβής. Γενικά συνιστάται η εγκατάσταση φίλτρων με μέγεθος οπών 200 ή περισσότερο, τα οποία είναι οικονομικά αποδοτικά αλλά χωρίς ανησυχίες.

• Η κατεύθυνση εγκατάστασης πρέπει να είναι σωστή. Αυτός ο τύπος ροόμετρου έχει απαιτήσεις για την κατεύθυνση εγκατάστασης, η είσοδος και η έξοδος δεν μπορούν να αντιστραφούν και είναι καλύτερο να διατηρείται μια συγκεκριμένη αντίθλιψη για πιο σταθερή μέτρηση. Οι συγκεκριμένες οδηγίες εγκατάστασης παρέχονται στο εγχειρίδιο, απλώς ακολουθήστε τους κανόνες.

• Το εύρος θερμοκρασίας θα πρέπει να παρακολουθείται. Το τυπικό μοντέλο λειτουργεί σε θερμοκρασίες που κυμαίνονται από -30 έως 80 βαθμούς Κελσίου. Εάν η θερμοκρασία στο χώρο είναι ιδιαίτερα υψηλή, θα πρέπει να επιλέξετε ένα μοντέλο υψηλής θερμοκρασίας. Μην εξοικονομείτε χρήματα σε αυτό, διαφορετικά ο μετρητής ροής δεν θα διαρκέσει πολύ και θα χαλάσει.

• Απαιτείται προσεκτικός χειρισμός των συνδέσεων. Όταν στρίβετε την ένωση, μην τυλίγετε υπερβολικά πολύ ταινία πρώτης ύλης, καθώς μπορεί να προκαλέσει προβλήματα εάν κολλήσει μέσα στο ροόμετρο. Αυτό το μικρό ροόμετρο έχει μικρή διάμετρο και ακόμη και μια μικρή ποσότητα υπολειμμάτων μπορεί να προκαλέσει προβλήματα.

Αρκετές βασικές παράμετροι κατά την επιλογή

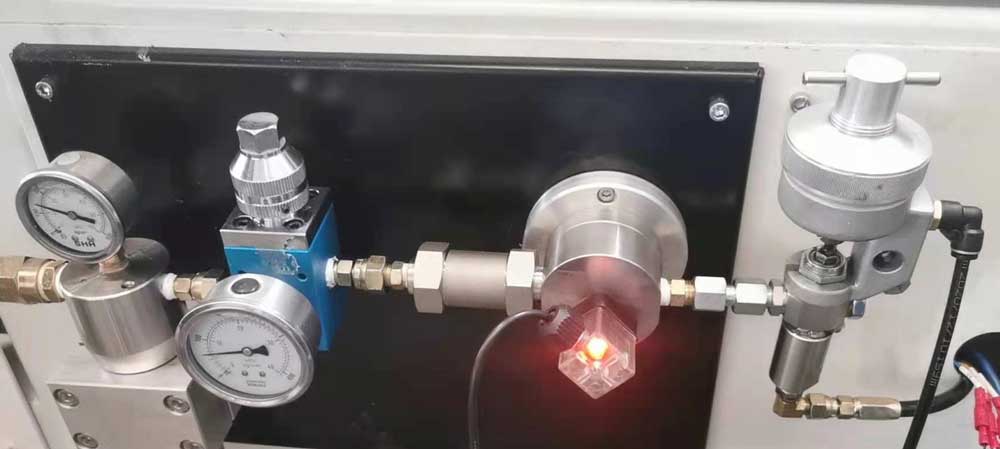

Η ελάχιστη ροή που μπορεί να ανιχνεύσει είναι 0,5 ml/min

Το εύρος κυκλοφορίας θα πρέπει να επιλέγεται ανάλογα με τις πραγματικές ανάγκες. Για παράδειγμα, εάν η δοσολογία του συστήματός σας είναι 0,5 έως 5 λίτρα ανά ώρα, τότε επιλέξτε το μοντέλο LC-M6, το οποίο έχει εύρος μέτρησης από 0,5 έως 100 λίτρα ανά ώρα, το οποίο είναι απολύτως επαρκές και έχει επαρκή περιθώρια.

Το υλικό είναι επίσης σημαντικό. Ο αναστολέας διάβρωσης είναι διαβρωτικός, επομένως θα πρέπει να επιλεγεί ανοξείδωτος χάλυβας 316, ο οποίος είναι πιο ακριβός αλλά ανθεκτικός.

Το σήμα εξόδου από τον πομπό ροής θα πρέπει να ταιριάζει με το σύστημα ελέγχου. Οι μετρητές ροής ρεύματος έχουν γενικά εξόδους παλμών ή ρεύματος 4-20mA, οι οποίες μπορούν να συνδεθούν απευθείας σε συστήματα PLC ή DCS για αυτόματο έλεγχο. Εάν πρόκειται απλώς για απλή παρακολούθηση, ένας μηχανικός μετρητής ροής είναι αρκετός. Είναι φθηνός και δεν απαιτεί εξωτερική τροφοδοσία ρεύματος.

Πρακτική εμπειρία στη συντήρηση και επισκευή

Ελέγχετε το φίλτρο μία φορά το τρίμηνο και αντικαταστήστε το εάν φράξει. Το μπλοκάρισμα του φίλτρου μπορεί να επηρεάσει τη μέτρηση της ροής και να αυξήσει την επιβάρυνση της αντλίας.

Εκτελείτε τακτικά έλεγχο ακρίβειας, συνδέστε έναν κύλινδρο μέτρησης στην έξοδο και μετρήστε τον ρυθμό ροής για να δείτε αν ταιριάζει με την εμφανιζόμενη τιμή. Εάν το σφάλμα είναι μεγάλο, ενδέχεται να χρειαστεί επαναβαθμονόμηση σε κοντινό συνεργείο.

Οι οικονομικοί λογαριασμοί πρέπει να υπολογίζονται με σαφήνεια

Η τιμή ενός ροόμετρου με μικρο οβάλ γρανάζια δεν είναι πράγματι φθηνή, κυμαινόμενη από αρκετές χιλιάδες έως δεκάδες χιλιάδες δολάρια ανά σετ. Αλλά μακροπρόθεσμα, αυτά τα χρήματα αξίζουν τον κόπο.

Πρώτον, πρόκειται για εξοικονόμηση φαρμάκων. Ο ακριβής έλεγχος της δοσολογίας και η προσθήκη ανάλογα με τις πραγματικές ανάγκες μπορεί να εξοικονομήσει πολλά χρήματα από το κόστος των φαρμάκων κάθε χρόνο. Ειδικά για τους εισαγόμενους αναστολείς διάβρωσης, η τιμή είναι πολύ υψηλή. Η εξοικονόμηση 10% της χρήσης μπορεί να αποσβέσει το κόστος σε ένα χρόνο.

Δεύτερον, αποσκοπεί στη μείωση των βλαβών του εξοπλισμού. Η ακριβής δοσολογία μειώνει την απολέπιση του εξοπλισμού, μειώνει τη συχνότητα καθαρισμού και μειώνει τον χρόνο διακοπής λειτουργίας, τα οποία έχουν σημαντικά έμμεσα οφέλη.

Τέλος, υπάρχει το κόστος της εργασίας. Με την αυτόματη παρακολούθηση και τον έλεγχο, οι χειριστές δεν χρειάζεται να κοιτούν το κουτί με τα φάρμακα κάθε μέρα, ούτε χρειάζεται να ρυθμίζουν συχνά την αντλία δοσομέτρησης, εξοικονομώντας τους χρόνο και προσπάθεια.

Η χρήση ενός μικροσκοπικού ροόμετρου θετικής μετατόπισης για σύστημα έγχυσης αναστολέα διάβρωσης είναι πράγματι μια καλή λύση. Υψηλή ακρίβεια, καλή σταθερότητα και απλή συντήρηση. Αν και η αρχική επένδυση είναι λίγο μεγάλη, μακροπρόθεσμα, η σχέση κόστους-αποτελεσματικότητας είναι πολύ υψηλή. Φυσικά, η επιλογή και η εγκατάσταση πρέπει να γίνονται σωστά και η καθημερινή συντήρηση δεν πρέπει να είναι απρόσεκτη, ώστε να αξιοποιείται πλήρως η πραγματική λειτουργία του ροόμετρου.

Εάν το σύστημά σας εξακολουθεί να χρησιμοποιεί τη μέθοδο «εκτίμησης» για την προσθήκη αναστολέων αλάτων, μπορείτε να εξετάσετε το ενδεχόμενο αναβάθμισης των μεθόδων μέτρησης. Άλλωστε, η βελτιωμένη διαχείριση είναι η τάση και τα χρήματα που πρέπει να δαπανηθούν πρέπει να δαπανηθούν. Η σταθερή λειτουργία του εξοπλισμού είναι η βασική αρχή.
