Ροόμετρο θετικής μετατόπισης 12 ιντσών: Ακρίβεια, ανθεκτικότητα και απόδοση

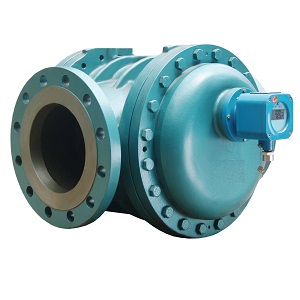

Μετρητής ροής θετικής μετατόπισης με ελικοειδή γρανάζια 12 ιντσών (DN300) για λάδι και καύσιμο

Ενώ τα μικρότερα ροόμετρα θετικής μετατόπισης (PD), όπως τα μοντέλα 2 ιντσών, 3 ιντσών ή 4 ιντσών, είναι συνηθισμένα, ένα ροόμετρο θετικής μετατόπισης 12 ιντσών (DN300) είναι πολύ πιο δύσκολο να βρεθεί. Μόνο λίγοι κατασκευαστές μπορούν να κατασκευάσουν ροόμετρα θετικής μετατόπισης μεγάλης χωρητικότητας με αξιόπιστη απόδοση. Η Silver Automation Instruments είναι μία από αυτές. Ο ελικοειδής ροόμετρος 12 ιντσών με γρανάζια είναι σχεδιασμένος για καύσιμα, πετρέλαιο, αργό πετρέλαιο και ντίζελ , παρέχοντας ακριβείς ογκομετρικές μετρήσεις για απαιτητικές βιομηχανικές εφαρμογές.

Αρχή Λειτουργίας: Πώς ένας μετρητής ροής PD με ελικοειδή γρανάζια μετρά τη ροή

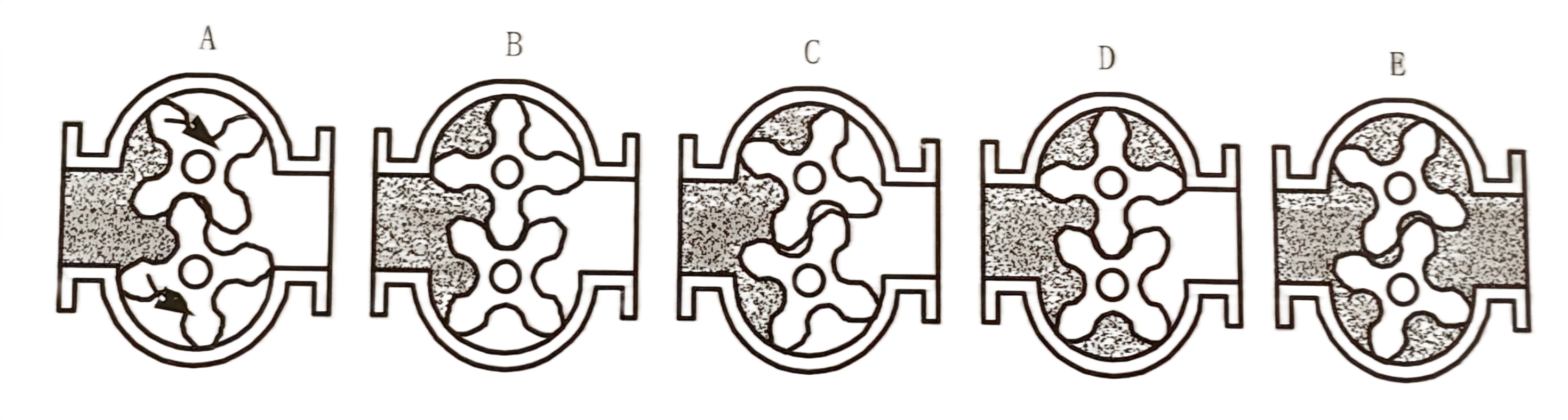

Ένας μετρητής ροής θετικής μετατόπισης (PD) διαιρεί το ρευστό σε σταθερούς, επαναλήψιμους όγκους. Σε έναν μετρητή ροής με ελικοειδή γρανάζια , δύο ελικοειδή ρότορες με ακριβή μηχανική κατεργασία περιστρέφονται μέσα σε έναν θάλαμο μέτρησης καθώς το υγρό διέρχεται από αυτόν. Κάθε πλήρης περιστροφή μετατοπίζει έναν σταθερό βασικό όγκο, επομένως ο συνολικός αριθμός περιστροφών είναι άμεσα ανάλογος με την ογκομετρική ροή.

Επειδή οι ρότορες δεν έρχονται σε επαφή μεταξύ τους ή με τα τοιχώματα του θαλάμου, η μηχανική φθορά είναι ελάχιστη και η διάρκεια ζωής παρατείνεται. Το ελικοειδές προφίλ εξασφαλίζει ομαλή ροή χαμηλών παλμών , μειώνοντας τους κραδασμούς/κυματισμούς πίεσης που θα μπορούσαν να επηρεάσουν τα κατάντη όργανα ή τις βαλβίδες ελέγχου. Αυτό αποδίδει χαμηλότερο θόρυβο, πιο σταθερά σήματα και ακριβή δεδομένα για αυτοματοποιημένο έλεγχο—ιδανικό για μέτρηση λαδιού και καυσίμου όπου οι σταθερές μετρήσεις και η μακροπρόθεσμη επαναληψιμότητα είναι κρίσιμες.

Βασικά Χαρακτηριστικά & Πλεονεκτήματα

1. Υψηλή ακρίβεια και επαναληψιμότητα — Ακρίβεια έως ±0,2% με εξαιρετική επαναληψιμότητα· κατάλληλο για μεταφορά φύλαξης και έλεγχο διεργασιών.
2. Ευρεία ικανότητα ιξώδους — Χειρίζεται υγρά έως 3500 cP , καλύπτοντας βαριά λάδια/άσφαλτο/λιπαντικά (οι μετρητές με οβάλ γρανάζια συνήθως ταιριάζουν σε χαμηλότερο ιξώδες· η επιλογή εξαρτάται από τις συνθήκες της διεργασίας).
3. Χαμηλή πτώση πίεσης και χαμηλός θόρυβος — Τα ελικοειδή γρανάζια ελαχιστοποιούν την αντίσταση ροής και τους μηχανικούς κραδασμούς για πιο αθόρυβες και σταθερές μετρήσεις.
4. Αντοχή σε θερμοκρασία και πίεση — Έως 250 °C (με θερμαινόμενα μανδύα) και ονομαστικές τιμές πίεσης έως 900 psig (ανάλογα με το μοντέλο).
5. Ευέλικτες έξοδοι — Μηχανικός καταχωρητής ή ηλεκτρονικός πομπός με παλμό, 4–20 mA, MODBUS RTU ή HART.
6. Ανθεκτικά υλικά — Ανοξείδωτος χάλυβας, χυτοχάλυβας ή κράμα αλουμινίου (ανά μοντέλο) για να ταιριάζουν σε διαφορετικά υγρά, επίπεδα διάβρωσης και προϋπολογισμούς.
7. Εύκολη συντήρηση και βαθμονόμηση — Ο απλός μηχανισμός και η μηχανική κατεργασία ακριβείας μειώνουν τον χρόνο διακοπής λειτουργίας και το κόστος κύκλου ζωής.

Αυτά τα πλεονεκτήματα καθιστούν τον μετρητή PD 12 ιντσών μια ευέλικτη επιλογή για διύλιση πετρελαίου, χημική επεξεργασία, παραγωγή ενέργειας, ανεφοδιασμό πλοίων και εφοδιαστική χύδην υγρών.

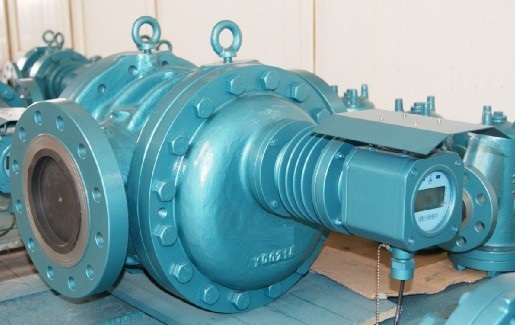

Μηχανικός μετρητής ροής 12 ιντσών για μέτρηση καυσίμου και λαδιού

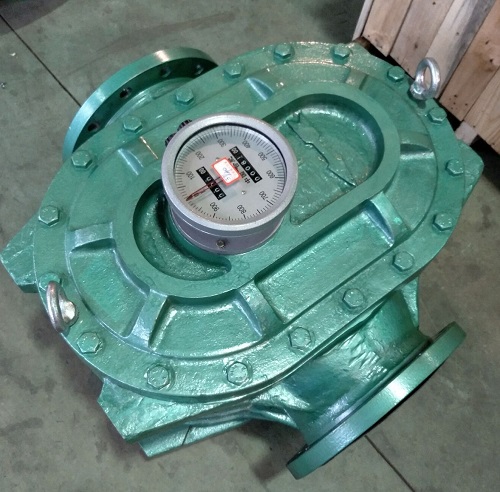

Ένας μηχανικός μετρητής ροής 12 ιντσών είναι ιδανικός για μεταφορά μεγάλου όγκου ντίζελ, μαζούτ, αργού πετρελαίου και άλλων υδρογονανθράκων. Ο ελικοειδής θάλαμος γραναζιών του παρέχει ομαλή μέτρηση χαμηλού παλμού ακόμη και σε υψηλούς ρυθμούς (έως ~900 m³/h , ανάλογα με το ιξώδες). Ο μηχανικός καταχωρητής παρέχει άμεση οπτική απεικόνιση—αξιόπιστος για εγκαταστάσεις που δεν διαθέτουν εξωτερική τροφοδοσία. Κατασκευασμένος από ανθρακούχο χάλυβα και ανοξείδωτο χάλυβα, ο μετρητής έχει σχεδιαστεί για μεγάλη διάρκεια ζωής σε σκληρά περιβάλλοντα, από τερματικούς σταθμούς φόρτωσης έως αποθήκες καυσίμων και συστήματα διανομής πετρελαίου.

Εφαρμογές σε όλους τους κλάδους

• Μέτρηση ροής πετρελαίου σε αγωγούς, τερματικούς σταθμούς και διυλιστήρια
• Μέτρηση καυσίμων για ντίζελ, κηροζίνη, καύσιμα αεροπορίας
• Παραγωγή και ανάμειξη χημικών (ιξώδη υγρά, επιλογές θερμαντικού μανδύα)
• Παρακολούθηση λιπαντικού και υδραυλικού λαδιού
• Μεταβίβαση κυριότητας μεταξύ προμηθευτών και τελικών χρηστών
• Άσφαλτος/άσφαλτος με εκδόσεις με επένδυση

Κατασκευές & Υλικά

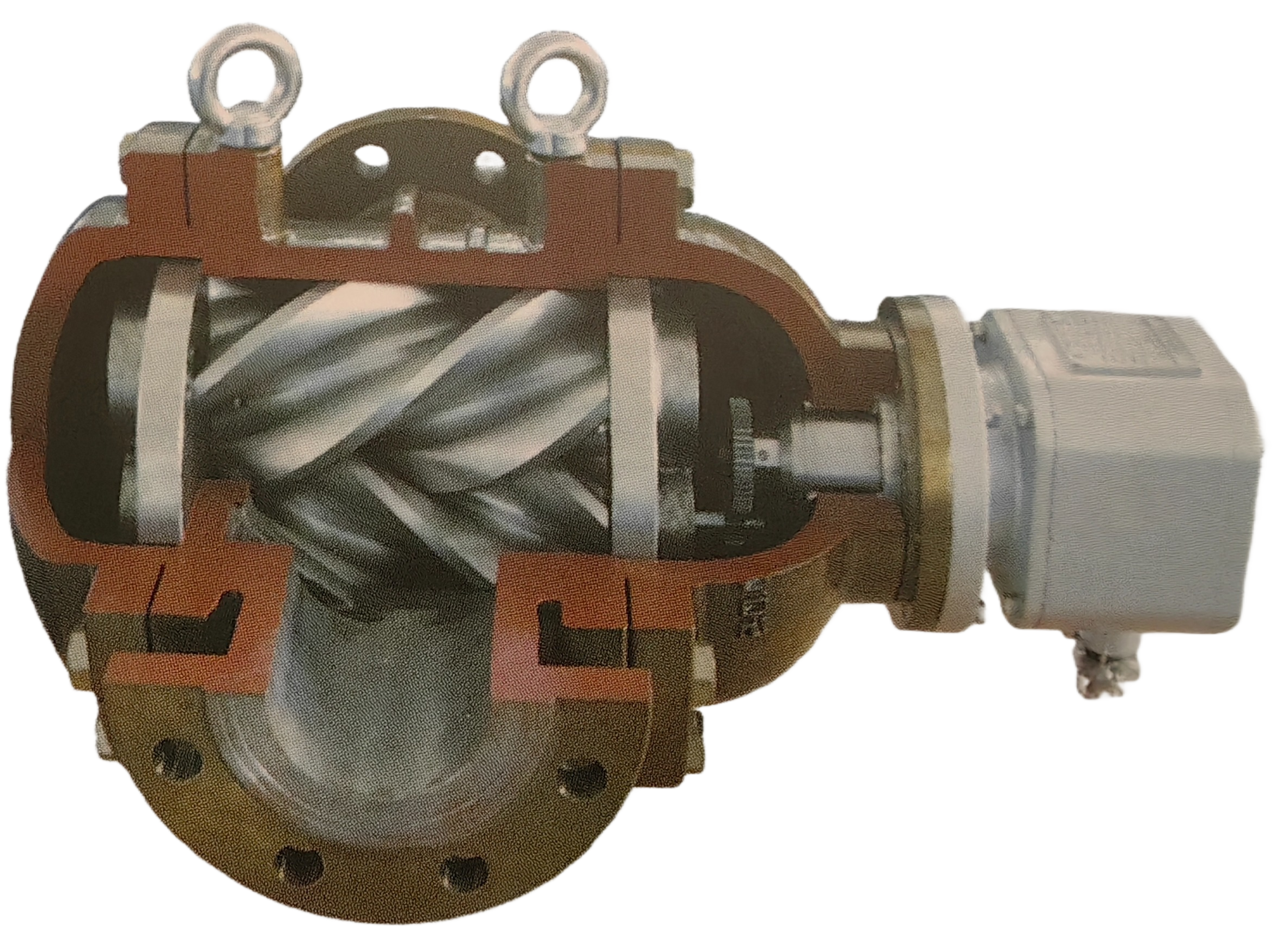

Κάθε μονάδα περιλαμβάνει έναν αισθητήρα ροής ακριβείας, έναν ρυθμιστή ακρίβειας , έναν μηχανικό ή ψηφιακό καταχωρητή και έναν πομπό σήματος . Τα γρανάζια χρονισμού βρίσκονται έξω από τον θάλαμο μέτρησης για τον συγχρονισμό των ρότορων χωρίς εσωτερική επαφή. Τα προαιρετικά θερμαντικά μανδύα (ζεστό νερό/λάδι/ατμός, συνήθως ≤200 °C) βοηθούν στη διατήρηση των ιξωδών υγρών σε βέλτιστες συνθήκες χωρίς να καταστρέφεται το σώμα του μετρητή. Οι διαθέσιμες κατηγορίες πίεσης περιλαμβάνουν PN16, PN25, PN40 και 6,3 MPa (ανά μοντέλο). Διατίθενται σχέδια μονού ή διπλού σώματος για να ταιριάζουν με τις ανάγκες ροής και εγκατάστασης.

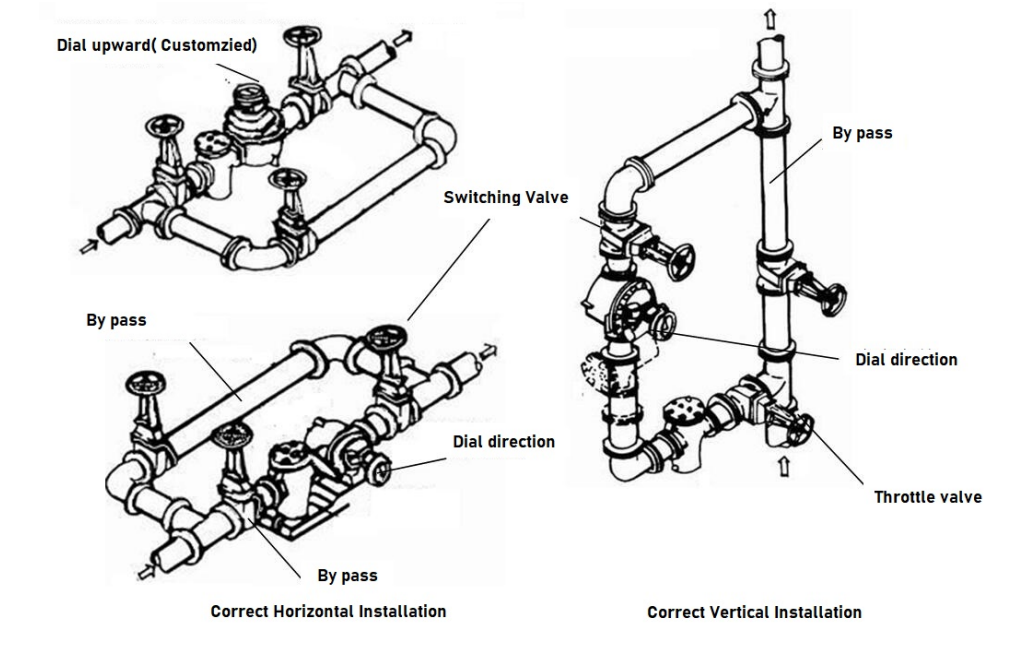

Οδηγίες εγκατάστασης

• Εγκαταστήστε ένα φίλτρο ανάντη για να αποτρέψετε την εισροή υπολειμμάτων.
• Χρησιμοποιήστε διαχωριστή αερίων εάν υπάρχει εγκλωβισμένο αέριο/φυσαλίδες.
• Αντιστοιχίστε την κατεύθυνση ροής με το βέλος στο σώμα του μετρητή.
• Αποφύγετε τις γρήγορες αλλαγές βαλβίδων που προκαλούν κραδασμούς πίεσης .
• Λειτουργήστε στο 40–80% της μέγιστης ροής για βέλτιστη ακρίβεια.
• Παρέχετε μια γραμμή παράκαμψης εάν απαιτείται συνεχής μέτρηση κατά τη διάρκεια της συντήρησης.
• Αποφύγετε τη βαθμονόμηση νερού για μετρητές από χυτοσίδηρο/χυτό χάλυβα, εκτός εάν υπάρχει ειδική έγκριση.

Σύνοψη Τεχνικής Απόδοσης

• Μέγεθος : 12 ίντσες (DN300) — σχεδιασμένο για αγωγούς DN300 για τη μέτρηση μεγάλων ρυθμών ροής υγρών.
• Εύρος ροής : έως ~800–900 m³/h (τυπικό· εξαρτάται από το ιξώδες και τη διαμόρφωση).
• Ακρίβεια : ±0,2% ή ±0,5% (ανάλογα με το μοντέλο/τη διαμόρφωση).
• Επαναληψιμότητα : ≤ 1/3 του βασικού σφάλματος.
• Θερμοκρασία : −41 °C έως +250 °C (με επιλογές ψυγείου/μανδύα υψηλής θερμοκρασίας).
• Ιξώδες : έως 3500 cP .
• Έξοδοι : Παλμική, 4–20 mA, HART ή μηχανική ένδειξη.
• Ονομαστική πίεση : έως 6,3 MPa (ανάλογα με το μοντέλο).
• Αντιεκρηκτική προστασία : επιλογές για επικίνδυνες περιοχές.

Ιξώδες έναντι τυπικής ροής (12 ίντσες)

Οι ακόλουθες τιμές είναι παραδείγματα που βασίζονται σε κοινές εφαρμογές και δεν αντιπροσωπεύουν όλες τις συνθήκες του κλάδου.

Γιατί να επιλέξετε τα όργανα αυτοματισμού Silver

Ως έμπειρος κατασκευαστής ροόμετρων στην Κίνα , η Silver Automation Instruments προμηθεύει παγκοσμίως ροόμετρα θετικής εκτόπισης , στροβίλου , μάζας Coriolis και μαγνητικά . Εστιάζουμε σε οικονομικά αποδοτικά προϊόντα υψηλής απόδοσης με άμεση τεχνική υποστήριξη. Κάθε μετρητής δοκιμάζεται πριν από την αποστολή και το σύστημα ποιότητας μας συμμορφώνεται με τα διεθνή πρότυπα (π.χ. ISO 9001, CE).

Σύναψη

Ο μετρητής ροής PD με ελικοειδή γρανάζια 12 ιντσών (DN300) από την Silver Automation Instruments παρέχει ακριβή, σταθερή ογκομετρική μέτρηση για εφαρμογές πετρελαίου , καυσίμων και άλλων χύδην υγρών. Με ανθεκτικά υλικά, ευέλικτες εισόδους/εξόδους, επιλογές μανδύα και απλοποιημένη συντήρηση, προσφέρει την αξιοπιστία και το συνολικό κόστος ιδιοκτησίας που αναμένουν οι βιομηχανικοί χρήστες.

Είτε διαχειρίζεστε ένα δίκτυο διανομής πετρελαίου, μια εγκατάσταση αποθήκευσης καυσίμων ή μια γραμμή μεταφοράς χημικών, ο μετρητής PD 12 ιντσών μας διασφαλίζει ότι κάθε σταγόνα μετράει—με ακρίβεια και αποτελεσματικότητα.

Συχνές ερωτήσεις — Μετρητής ροής θετικής μετατόπισης 12 ιντσών (DN300)

1) Ποιο είναι το μήκος από φλάντζα σε φλάντζα (πρόσωπο με πρόσωπο) ενός μετρητή ροής PD 12 ιντσών;

Το τυπικό μήκος επαφής με την επιφάνεια για έναν μετρητή ροής θετικής μετατόπισης 12 ιντσών (DN300) είναι 800 mm.

2) Πόσο ζυγίζει ένα ροόμετρο θετικής μετατόπισης 12 ιντσών;

Το κατά προσέγγιση καθαρό βάρος είναι περίπου 890 κιλά . Το τελικό βάρος αποστολής ενδέχεται να διαφέρει ανάλογα με τις επιλογές και τα υλικά.

3) Απαιτείται ευθεία διαδρομή (ευθύς σωλήνας) για την εγκατάσταση ενός μετρητή ροής PD 12 ιντσών;

Δεν απαιτείται ευθεία διαδρομή. Σε αντίθεση με πολλά μετρητικά στοιχεία ταχύτητας, ένα μετρητικό ροής PD με ελικοειδή γρανάζια δεν χρειάζεται ευθύγραμμα τμήματα ανάντη/κάτω ροής.

4) Μπορεί ο μετρητής PD 12 ιντσών να χρησιμοποιήσει μηχανικό καταχωρητή (χωρίς εξωτερική τροφοδοσία);

Ναι. Διατίθεται μηχανικός καταχωρητής για τοπική ένδειξη χωρίς τροφοδοσία ρεύματος. Οι ηλεκτρονικοί πομποί είναι επίσης προαιρετικοί .

5) Υπάρχουν διαθέσιμες έξοδοι παλμού, 4–20 mA ή MODBUS RTU;

Ναι. Μπορούμε να παρέχουμε εξόδους παλμού , 4–20 mA και MODBUS RTU . Παρακαλούμε να προσδιορίσετε τις απαιτήσεις εισόδου/εξόδου σας κατά την παραγγελία.

6) Μπορείτε να δώσετε μια καμπύλη πτώσης πίεσης (ΔP) για το ροόμετρο PD 12 ιντσών;

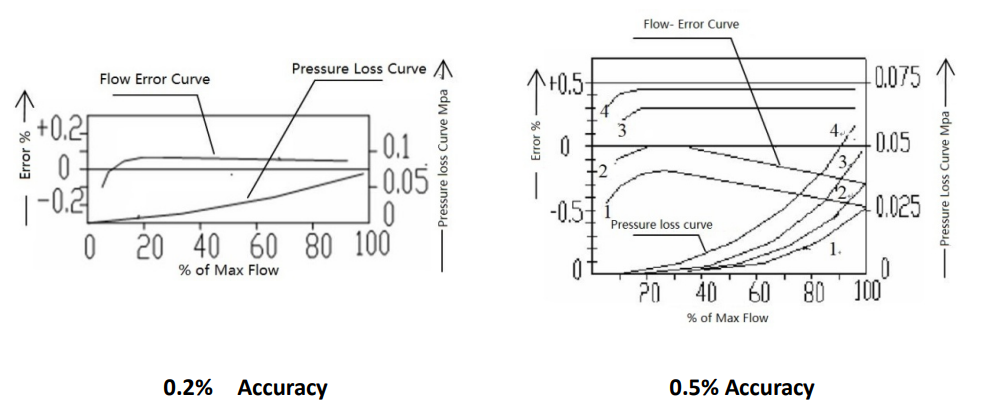

Ναι. Διαγράμματα/καμπύλες πτώσης πίεσης μπορούν να παρασχεθούν κατόπιν αιτήματος, ώστε να ταιριάζουν με το ιξώδες, τον ρυθμό ροής και τη θερμοκρασία του ρευστού σας. Παρακάτω είναι η καμπύλη απώλειας πίεσης για αναφορά.
