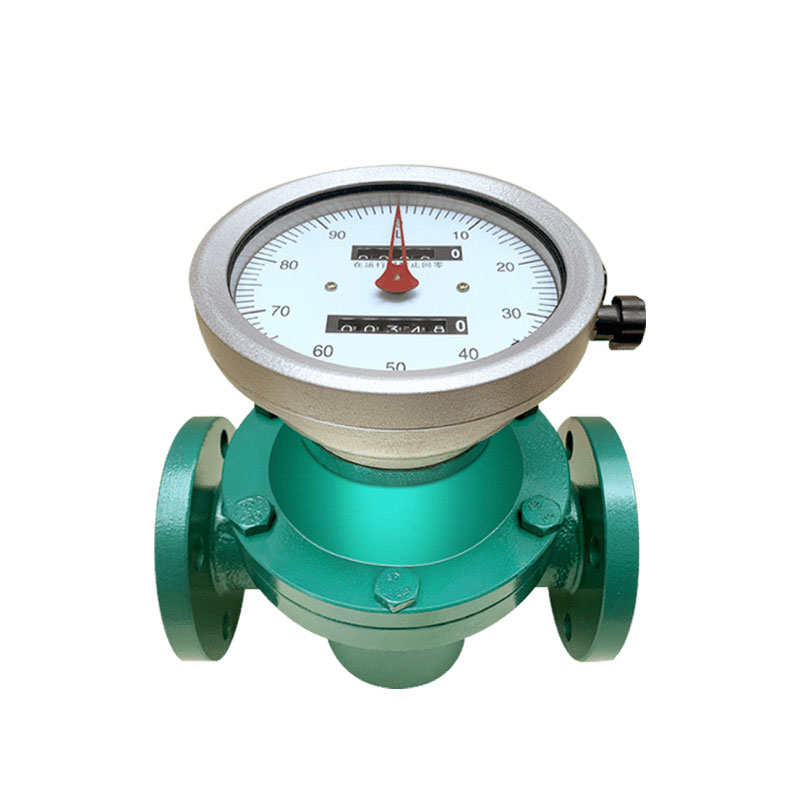

Το λάδι μετασχηματιστών, ένα κρίσιμο μονωτικό και ψυκτικό μέσο σε ηλεκτρικό εξοπλισμό, απαιτεί ακριβή παρακολούθηση της ροής για να διασφαλιστεί η λειτουργική ασφάλεια και η ενεργειακή απόδοση. Οι οβάλ ροόμετρα , είναι ένα είδος ροόμετρου θετικής μετατόπισης (ροόμετρο PD), γνωστοί για την υψηλή ακρίβεια και αντοχή τους, και υπερέχουν στη μέτρηση διαφορετικών ειδών λαδιού, όπως ντίζελ, αργό πετρέλαιο, κηροζίνη, φυτικό έλαιο, ογκομετρική ροή λαδιού μετασχηματιστών. Αυτό το άρθρο εξερευνά τις αρχές λειτουργίας, τα τεχνικά χαρακτηριστικά, τα κριτήρια επιλογής και τις βιομηχανικές εφαρμογές του αισθητήρα ροής με οβάλ γρανάζια.

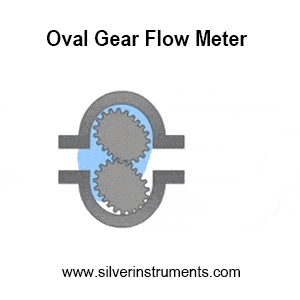

Πώς λειτουργούν οι μετρητές ροής με οβάλ γρανάζια

Οι μετρητές ροής με οβάλ γρανάζια χρησιμοποιούν δύο περιστρεφόμενα οβάλ γρανάζια για τη μέτρηση του όγκου του ρευστού. Το λάδι μετασχηματιστή ρέει μέσω του μετρητή, κινούμενο από τις διαφορές πίεσης, δημιουργώντας "θάλαμους σε σχήμα ημισελήνου" που γεμίζουν και αδειάζουν κυκλικά. Οι περιστροφές των γραναζιών υπολογίζουν τη σωρευτική ροή και παράγουν σήματα ροής σε πραγματικό χρόνο.
Αυτός ο μηχανικός σχεδιασμός δεν απαιτεί ηλεκτρονικά, καθιστώντας τον ιδανικό για εκρηκτικά περιβάλλοντα ή περιβάλλοντα με υψηλές ηλεκτρομαγνητικές παρενέργειες (EMI). Λόγω της ανώτερης απόδοσής του κατά των παρεμβολών,
οι μηχανικοί μετρητές ροής συχνά προτιμώνται από τους πελάτες. Είναι επίσης ανεξάρτητοι από το ιξώδες, εξασφαλίζοντας σταθερή απόδοση για το λάδι μετασχηματιστών (συνήθως 10-50 mPa·s). Οι μετρητές ροής υγρών στροβίλων χρησιμοποιούνται συχνά για τη μέτρηση λαδιού, αλλά οι μετρητές ροής υγρών στροβίλων μπορούν να μετρήσουν μόνο έλαια χαμηλού ιξώδους όπως ντίζελ, ιχθυέλαιο, αραχιδέλαιο, βρώσιμο λάδι κ.λπ. Μερικές φορές το ιξώδες του λαδιού μεταφοράς είναι σχετικά υψηλό και το αποτέλεσμα μέτρησης του υγρού στροβίλου δεν είναι καλό.
Βασικά πλεονεκτήματα για τη μέτρηση λαδιού μετασχηματιστή
- Υψηλή ακρίβεια και επαναληψιμότητα
Ακρίβεια έως ±0,5% (ορισμένα μοντέλα ±0,2%), που πληρούν αυστηρά βιομηχανικά και εμπορικά πρότυπα. Το ροόμετρο θετικής μετατόπισης είναι ένα παραδοσιακό ροόμετρο υψηλής ακρίβειας που χρησιμοποιείται ευρέως από πολλούς ανθρώπους.
Θερμοκρασία: -30°C έως +200°C, κατάλληλο για κρύες εκκινήσεις και εφαρμογές μέτρησης ροής λαδιού σε υψηλή θερμοκρασία.
oΠίεση: Υποστηρίζει 1,6–6,3 MPa, ιδανική για αγωγούς λαδιού μετασχηματιστών υψηλής πίεσης.
Η κατασκευή από ανοξείδωτο χάλυβα ή χυτοσίδηρο αντιστέκεται στις όξινες ακαθαρσίες στο λάδι μετασχηματιστή.
- Χαμηλή Συντήρηση & Μακροζωία
Ο μετρητής ροής με οβάλ γρανάζια έχει απλό μηχανικό σχεδιασμό και στιβαρή κατασκευή. Το σωστό φιλτράρισμα αποτρέπει τη ζημιά από τα υπολείμματα, εξασφαλίζοντας στον αισθητήρα ροής με οβάλ γρανάζια μακροπρόθεσμη αξιοπιστία με χαμηλή συντήρηση.
Οδηγίες επιλογής και εγκατάστασης για μετρητή ροής λαδιού μετασχηματιστή
1. Κρίσιμες παράμετροι
- Εύρος Ιξώδους: Βεβαιωθείτε για τη συμβατότητα με λάδι μετασχηματιστή (π.χ., 0,6–200 mPa·s). Το ελλειπτικό ροόμετρο με γρανάζια μπορεί να μετρήσει ρυθμό ροής λαδιού έως και 2000 cp, αλλά εάν υπερβαίνει τα 200 cp, ανήκει σε ροόμετρο υψηλού ιξώδους (https://www.silverinstruments.com/high-viscosity-oval-gear-flowmeter.html) και πρέπει να συμβουλευτείτε και να το αγοράσετε από το silverinstrruents.com.
- Επιλογές εξόδου: Μηχανικός μετρητής ροής ή η Silver Automation Instruments μπορεί να κατασκευάσει ψηφιακό μετρητή ροής με οβάλ γρανάζια με Pulse, 4–20mA ή RS485 για ενσωμάτωση στο σύστημα.
- Υλικό: Χάλυβας άνθρακα, χυτοσίδηρος ή ανοξείδωτος χάλυβας (π.χ., 304SS) για μη διαβρωτικό λάδι ή διαβρωτικό υγρό.
- Μέγεθος μετρητή ροής λαδιού μετασχηματιστή: Προσφέρουμε μετρητές ροής λαδιού μετασχηματιστή σε μεγέθη που κυμαίνονται από 2 mm έως 8 ίντσες (DN2 έως DN200).
Παρακάτω είναι ο πίνακας αναφοράς για το εύρος ροής του μετρητή ροής οβάλ γραναζιών για λάδι μετασχηματιστή
Model
|
DN
|
Flow range for different accuracy (m3/h)
|
LC-10
|
10 (3/8”)
|
0.08-0.5
|
0.05-0.5
|
LC-15
|
15 (1/2”)
|
0.3-1.5
|
0.15-1.5
|
LC-20
|
20 (3/4”)
|
0.5-3
|
0.3-3
|
LC-25
|
25 (1”)
|
1-6
|
0.6-6
|
LC-40
|
40 (1.5”)
|
2.5-15
|
1.5-15
|
LC-50
|
50 (2”)
|
4.8-24
|
2.4-24
|
LC-B40,50
|
40.50
|
4-20
|
2-20
|
LC-B65
|
65(1.5 ”)
|
8-40
|
4-40
|
LC-80
|
80 (3”)
|
12-60
|
6-60
|
LC-100
|
100 (4”)
|
20-100
|
10-100
|
LC-150
|
150 (6”)
|
38-190
|
19-190
|
LC-200
|
200 (8”)
|
56-340
|
34-340
|
Accuracy
Class
|
|
0.2 %
|
0.5
|
Εάν έχετε χαμηλότερο εύρος ροής από αυτό που αναφέρεται στον παραπάνω πίνακα, μη διστάσετε να επικοινωνήσετε με το silverinstruments.com. Διαθέτουμε

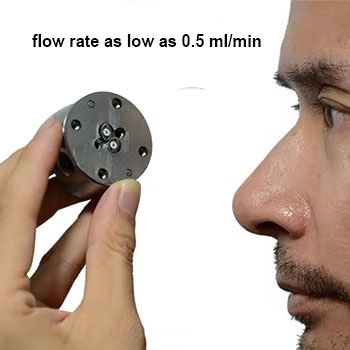

μικρό ροόμετρο για τη μέτρηση λαδιού . Η ελάχιστη ροή που μπορούμε να ανιχνεύσουμε φτάνει τα 0,5 ml/min.

2. Συμβουλές εγκατάστασης
- Τοποθετήστε οριζόντια με την οθόνη κάθετη για ελαχιστοποίηση σφαλμάτων.
- Εγκαταστήστε φίλτρα ανάντη για να μπλοκάρετε τα υπολείμματα.
- Προσθέστε απομονωτές αέρα για να αποτρέψετε την παρεμβολή φυσαλίδων.

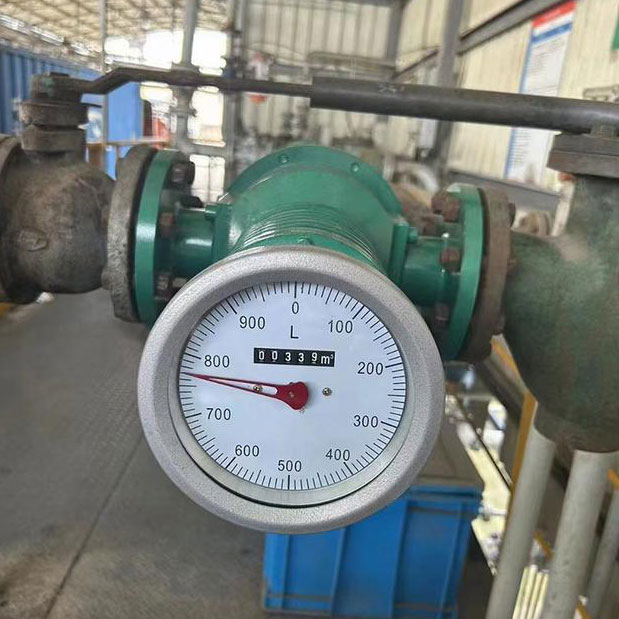

Παρακάτω είναι μια τυπική εγκατάσταση για μετρητή ροής λαδιού μετασχηματιστή
4. Εφαρμογές στον κλάδο
- Παρακολούθηση πλήρωσης και κυκλοφορίας λαδιού: Εξασφαλίζει αποτελεσματική απόδοση του συστήματος ψύξης.
- Μεταφορά Εμπορικής Κηδεμονίας: Η μέτρηση υψηλής ακρίβειας ευθυγραμμίζεται με τα πρότυπα API/OIML.
- Προγνωστική Συντήρηση: Εντοπίζει διαρροές ή μπλοκαρίσματα μέσω ανωμαλιών ροής.
5. Σύγκριση με άλλες τεχνολογίες
-Δεν απαιτούνται ευθύγραμμοι σωλήνες: Ευέλικτη εγκατάσταση σε στενούς χώρους.
-Οικονομική Αποδοτικότητα: Χαμηλότερη συντήρηση σε σύγκριση με πολύπλοκους ηλεκτρονικούς μετρητές.
-Μηχανικές ή ψηφιακές επιλογές. Ανεξάρτητα από το αν χρειάζεστε μηχανικό μετρητή ροής λαδιού μετασχηματιστή ή ψηφιακούς μετρητές ροής λαδιού, το silverinstruments.com διαθέτει όλες λύσεις.
- Ροόμετρο υψηλής ακρίβειας. Μπορείτε να λάβετε μέτρηση ροής υψηλής ακρίβειας 0,2~0,5%.

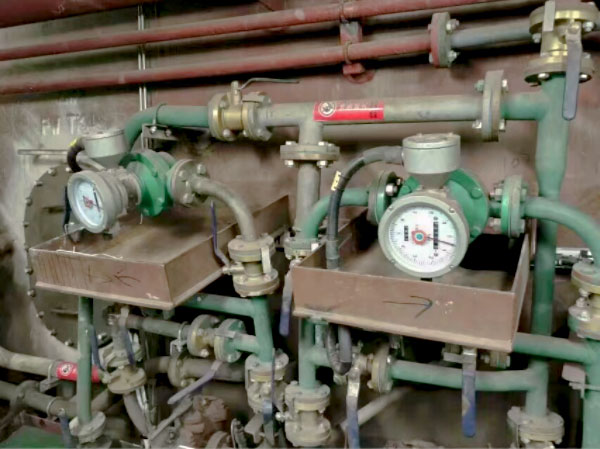

Ροόμετρο οβάλ γραναζιών για μέτρηση ροής λαδιού μετασχηματιστή με παλμική έξοδο
Οι οβάλ ροόμετρα είναι ιδανικοί για τη μέτρηση της ροής λαδιού μετασχηματιστών λόγω της ακρίβειας, της προσαρμοστικότητας και της ανθεκτικότητάς τους. Η σωστή επιλογή (ταιριάζοντας τις ιδιότητες λαδιού και τις συνθήκες λειτουργίας) και η εγκατάσταση εξασφαλίζουν αξιόπιστη απόδοση. Για τα συστήματα ισχύος, βελτιώνουν την λειτουργική απόδοση μειώνοντας παράλληλα τις απώλειες ενέργειας και το κόστος. Επικοινωνήστε με
το silverinstruments.com για να βρείτε τους κατάλληλους ροόμετρα λαδιού σε χαμηλή τιμή.
