Μετρητής ροής πεπιεσμένου αέρα 8”

Τι είναι ένας μετρητής ροής πεπιεσμένου αέρα 8";

Μετρητής ροής πεπιεσμένου αέρα 8 ιντσών

Ένας μετρητής ροής πεπιεσμένου αέρα 8 ιντσών αναφέρεται σε ένα όργανο μέτρησης ροής με εσωτερική διάμετρο DN200 (περίπου 200 χιλιοστά ή 8 ίντσες), ειδικά σχεδιασμένο για την παρακολούθηση και τη μέτρηση της στιγμιαίας και αθροιστικής ροής πεπιεσμένου αέρα κανονικά για αγωγούς 8 ιντσών. Ως σημαντικός εξοπλισμός μέτρησης ροής αέρα που συνδέει τον κύριο αγωγό, μπορεί να προσαρμοστεί σε βιομηχανικές εγκαταστάσεις υψηλής πίεσης και υψηλής ροής αέρα, παρέχοντας βασική βάση για τη διαχείριση ενέργειας, την κοστολόγηση και τη βελτιστοποίηση του συστήματος μέσω ακριβών δεδομένων μέτρησης. Αυτός ο τύπος αισθητήρα ροής αέρα μεγέθους 200 mm συνήθως εγκαθίσταται απευθείας στον κύριο αγωγό και τα αποτελέσματα των μετρήσεών του επηρεάζουν άμεσα την αξιολόγηση της κατανάλωσης ενέργειας και την ανάλυση της απόδοσης του εξοπλισμού του εργοστασίου.

Η σημασία και η εφαρμογή του μετρητή ροής πεπιεσμένου αέρα 8 ιντσών

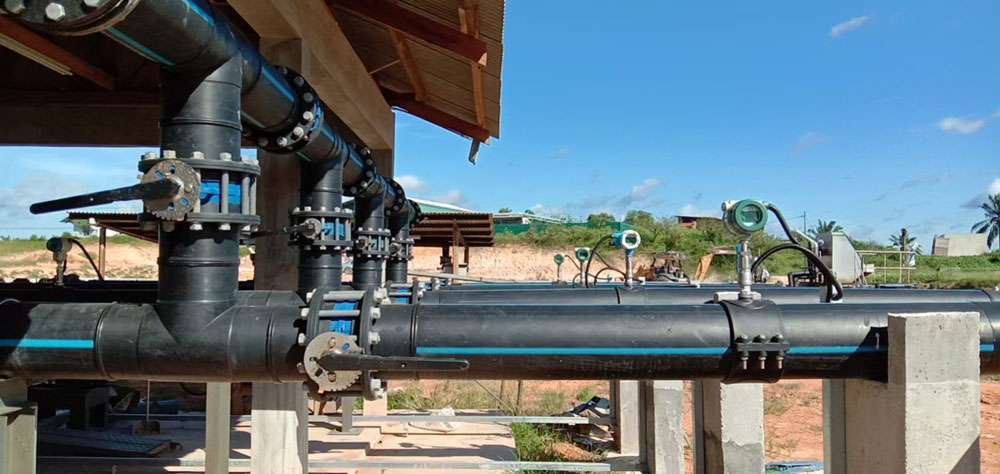

Ευρείες εφαρμογές βιομηχανικού μετρητή ροής πεπιεσμένου αέρα 8"

Σε πολλά βιομηχανικά συστήματα εργοστασίων, ο πεπιεσμένος αέρας είναι μια κοινή πηγή ενέργειας και μέσο διεργασίας, και η κατανάλωσή του αντιπροσωπεύει ένα σημαντικό ποσοστό της κατανάλωσης ενέργειας των επιχειρήσεων. Η σημασία ενός μετρητή ροής 8 ιντσών ως κύριας συσκευής μέτρησης αγωγών έγκειται στα εξής:

• Έλεγχος Κόστους Ενέργειας: Μετρήστε με ακρίβεια τη συνολική ποσότητα πεπιεσμένου αέρα που χρησιμοποιείται, υποστηρίξτε τον ενεργειακό έλεγχο και την κατανομή κόστους.
• Παρακολούθηση διαρροών συστήματος : Εντοπίστε διαρροές αγωγών μέσω μη φυσιολογικών διακυμάνσεων ροής για τη μείωση της σπατάλης ενέργειας.
• Διαχείριση Απόδοσης Εξοπλισμού: Παρέχει μια βάση δεδομένων για τον έλεγχο της ομάδας αεροσυμπιεστών και τη σύνδεση ξηραντήρων.
• Διασφάλιση ασφάλειας διεργασιών: Εξασφαλίστε σταθερή παροχή αερίου για κρίσιμες συνδέσεις διεργασιών, όπως ο ψεκασμός και η πνευματική μεταφορά.

Τυπικές εφαρμογές για μετρητή ροής πεπιεσμένου αέρα 8 ιντσών

-Ο κύριος αγωγός τροφοδοσίας με φυσικό αέριο για μεταποιητικές βιομηχανίες όπως αυτοκίνητα, χάλυβα και χημικά.

-Η συνολική μέτρηση εισόδου του κεντρικού συστήματος παροχής φυσικού αερίου στο βιομηχανικό πάρκο.

-Ο κύριος σωλήνας εξόδου και το δίκτυο σωλήνων διανομής διακλάδωσης του σταθμού συμπίεσης αέρα.

-Σενάρια προμήθειας φυσικού αερίου που απαιτούν εμπορική εκκαθάριση ή ανεξάρτητη λογιστική από το τμήμα.

Οι κύριοι τύποι μετρητών ροής πεπιεσμένου αέρα 8 ιντσών

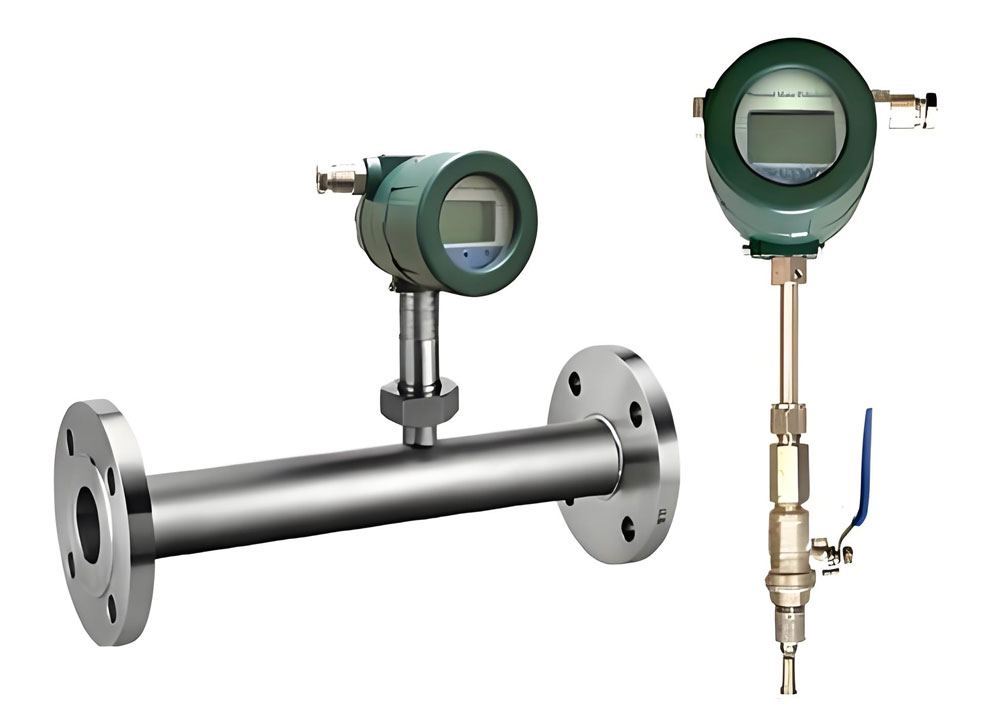

Ενσωματωμένος και εισαγόμενος μετρητής ροής πεπιεσμένου αέρα 8" - θερμικός τύπος μάζας

# 8” θερμικό ροόμετρο αερίου για πεπιεσμένο αέρα

Ο θερμικός μετρητής ροής βασίζεται στην αρχή της ανταλλαγής θερμότητας όταν το ρευστό ρέει μέσω ενός θερμικού αισθητήρα, μετρώντας απευθείας τον ρυθμό ροής μάζας αερίου χωρίς αντιστάθμιση θερμοκρασίας και πίεσης, ιδιαίτερα κατάλληλος για συνθήκες μεγάλης διαμέτρου σωλήνα και χαμηλού ρυθμού ροής.

• Τύπος σύνδεσης φλάντζας: απευθείας εγκατεστημένος μεταξύ των φλαντζών του αγωγού, με υψηλή ακρίβεια μέτρησης (έως ± 1%) και εξαιρετικά χαμηλή απώλεια πίεσης, κατάλληλος για μακροπρόθεσμη σταθερή μέτρηση των κύριων αγωγών.
• Μετρητής ροής πεπιεσμένου αέρα 8" τύπου εισαγωγής : Εγκαθίσταται μέσω ανοιγμάτων αγωγών, συνήθως με ακροφύσια 3/4". Με πολύ χαμηλότερο κόστος σε σύγκριση με τον ενσωματωμένο φλαντζωτό μετρητή ροής αέρα DN200, αλλά διατηρεί την ίδια ακρίβεια με τον τύπο φλάντζας (περίπου ± 1,5%).

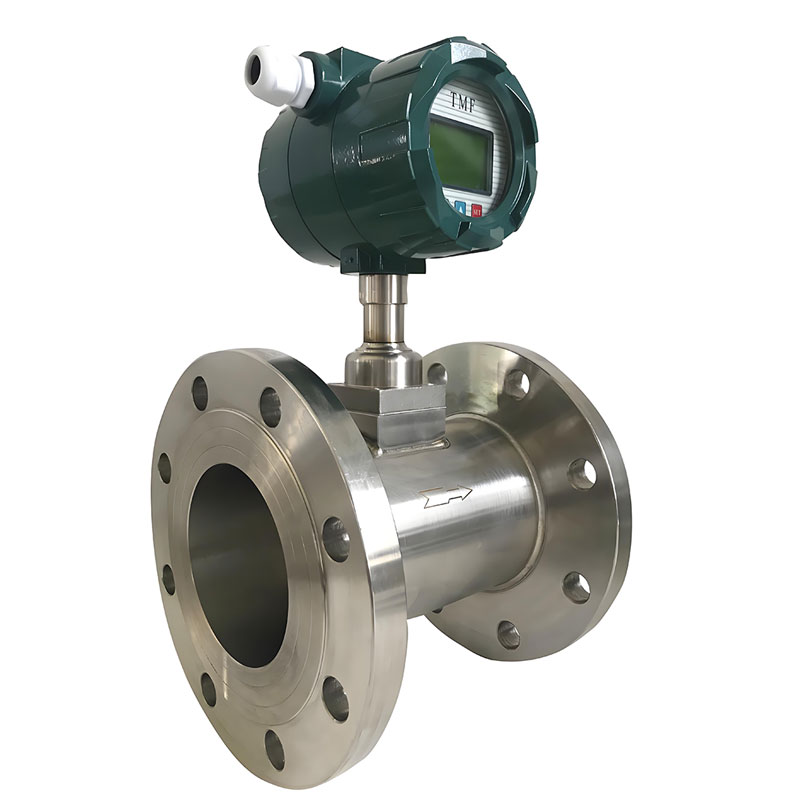

Ροόμετρο στροβίλου 8” για πεπιεσμένο αέρα

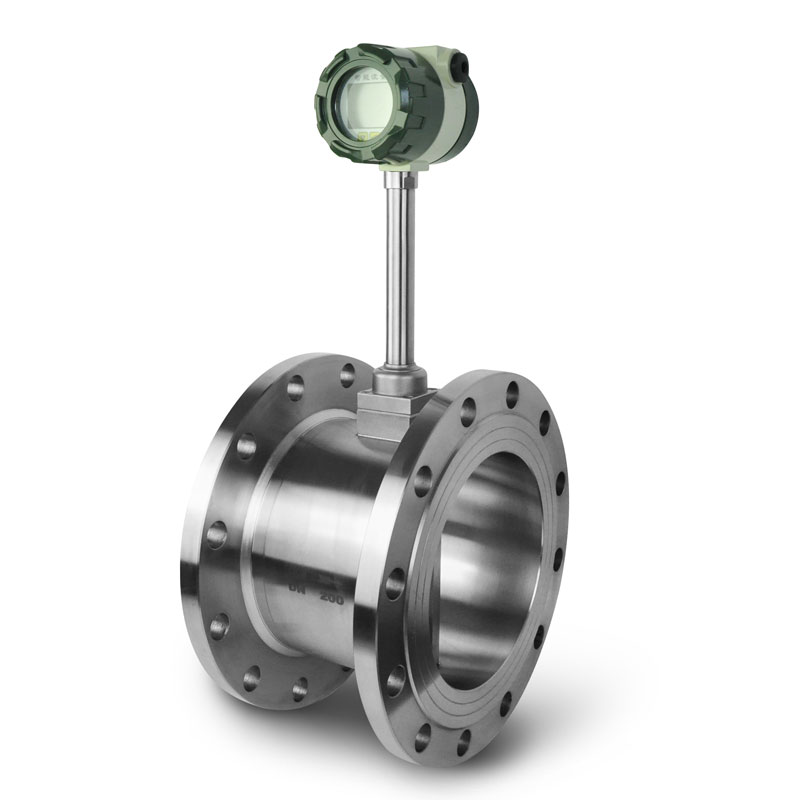

# Ροόμετρο Vortex 8 ιντσών για πεπιεσμένο αέρα

Το ροόμετρο στροβιλισμού υπολογίζει τον ογκομετρικό ρυθμό ροής ανιχνεύοντας τη συχνότητα στροβιλισμού που παράγεται όταν ο αέρας διέρχεται από ένα αμβλύ σώμα. Σε συνδυασμό με ενσωματωμένους αισθητήρες θερμοκρασίας και πίεσης για αντιστάθμιση μέτρησης αέρα σε πραγματικό χρόνο, μπορεί να εξάγει ακριβή δεδομένα ροής πεπιεσμένου αέρα υπό κανονικές συνθήκες.

• -Χαρακτηριστικά: Ισχυρή δομή, αντοχή σε υψηλή πίεση, κατάλληλη για συστήματα πεπιεσμένου αέρα με μεγάλες διακυμάνσεις ή υψηλή πίεση
• -Εφαρμογή: Κατάλληλο για καταστάσεις με συχνές αλλαγές πίεσης και ευαισθησία κόστους, η ακρίβεια μετά την αντιστάθμιση μπορεί να φτάσει το ± 1,5%.
• - Ο αισθητήρας ροής Vortex διαθέτει ενσωματωμένο αισθητήρα θερμοκρασίας και πίεσης, ο οποίος μπορεί να υποδεικνύει τη θερμοκρασία, την πίεση, τη ροή λειτουργίας και τις πληροφορίες κανονικής ροής πεπιεσμένου αέρα σε μία μόνο οθόνη.

Τεχνικές προδιαγραφές μετρητή ροής πεπιεσμένου αέρα 8"

Ποια είναι η τιμή ενός μετρητή ροής πεπιεσμένου αέρα 8 ιντσών;

Η διαφορά τιμής των μετρητών ροής 8 ιντσών είναι σημαντική, και καθορίζεται κυρίως από τους ακόλουθους παράγοντες:

- Μάρκα και Ποιότητα : Οι κορυφαίες διεθνείς μάρκες (όπως η Emerson και η Siemens) έχουν συνήθως τιμές που κυμαίνονται από 4.000 έως 10.000 δολάρια ΗΠΑ. Η τιμή ενός αξιόπιστου μετρητή ροής πεπιεσμένου αέρα 8 ιντσών από την Κίνα (https://www.silverinstruments.com/product/flow-measurement/) είναι περίπου 1.000 έως 3.000 δολάρια ΗΠΑ. Καλώς ήρθατε να επικοινωνήσετε με το silverinstruments.com για να αποκτήσετε έναν μετρητή ροής πεπιεσμένου αέρα 8 ιντσών σε χαμηλή τιμή.

- Αρχή μέτρησης : Οι θερμικοί μετρητές ροής είναι γενικά περίπου 30% -50% ακριβότεροι από τους μετρητές ροής στροβίλου λόγω της πολύπλοκης τεχνολογίας τους.

Διαμόρφωση λειτουργίας : Πρόσθετα χαρακτηριστικά όπως η αντιστάθμιση θερμοκρασίας και πίεσης, τα πρωτόκολλα επικοινωνίας (όπως Modbus, HART), η πιστοποίηση αντιεκρηκτικής προστασίας (μετρητής ροής αερίου ATEX) και τα πιστοποιητικά βαθμονόμησης υψηλής ακρίβειας από συνεργεία βαθμονόμησης τρίτων κατασκευαστών θα αυξήσουν την τιμή.

- Μέθοδος εγκατάστασης : Η σύνδεση με φλάντζα είναι πιο ακριβή από την εισαγωγή ενός μεταδότη ροής αέρα 8”, αλλά έχει καλύτερη μακροπρόθεσμη σταθερότητα.

Πώς να επιλέξετε σωστά ένα μετρητή ροής πεπιεσμένου αέρα 8 ιντσών ;

Προτεινόμενη στρατηγική επιλογής: λάβετε υπόψη διεξοδικά τις απαιτήσεις ακρίβειας, τους περιορισμούς του προϋπολογισμού και το μακροπρόθεσμο κόστος συντήρησης. Για βασικούς κόμβους στη διαχείριση ενέργειας, συνιστάται η επιλογή θερμικών ή αντισταθμισμένων μετρητών ροής στροβίλου υψηλής ακρίβειας. Για γενικά σενάρια παρακολούθησης, μπορούν να επιλεγούν εγχώρια παραγόμενα ροόμετρα στροβίλου με υψηλή σχέση κόστους-αποτελεσματικότητας.

Μέσω λογικής επιλογής και εφαρμογής, ο μετρητής ροής πεπιεσμένου αέρα 8 ιντσών δεν είναι μόνο ένα βιομηχανικό εργαλείο μέτρησης, αλλά και μια σημαντική τεχνική υποστήριξη για τις επιχειρήσεις για την επίτευξη βελτιωμένης διαχείρισης ενέργειας και την προώθηση της βιώσιμης ανάπτυξης.
