Κρυογονικός μετρητής ροής 1 ίντσας σημαίνει: μετρητής ροής με μέγεθος DN25 (μία ίντσα) για ακριβή μέτρηση μέσων σε εφαρμογές εξαιρετικά χαμηλής θερμοκρασίας μείον 273 °C.

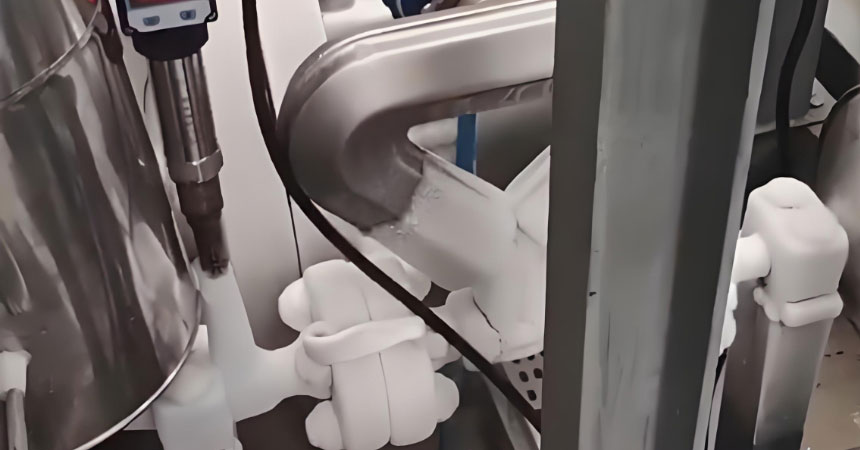

Στον τομέα των βιομηχανικών μετρήσεων, όταν η θερμοκρασία πέφτει απότομα στους μείον 273 βαθμούς Κελσίου σε εξαιρετικά ψυχρά περιβάλλοντα, οι συνηθισμένοι μετρητές ροής είναι συχνά αβοήθητοι. Για παράδειγμα, ο μετρητής ροής υγρού με στρόβιλο μπορεί να μετρήσει υγρά μόνο σε ελάχιστη θερμοκρασία -20 βαθμών Κελσίου. Σε αυτό το σημείο, ο μετρητής ροής εξαιρετικά χαμηλής θερμοκρασίας Coriolis 1 ίντσας έγινε το προτιμώμενο εργαλείο για τους μηχανικούς. Αυτή η συσκευή, η οποία υιοθετεί προηγμένες αρχές μέτρησης, μπορεί να διατηρήσει σταθερή λειτουργία σε ακραίες συνθήκες όπου τα περισσότερα όργανα θα πάγωναν.

Γιατί να επιλέξω την αρχή Coriolis για τη μέτρηση μέσων εξαιρετικά χαμηλής θερμοκρασίας;

Ο μετρητής ροής Coriolis λειτουργεί μετρώντας τη δύναμη Coriolis που παράγεται από το ρευστό σε έναν δονούμενο σωλήνα, ο οποίος είναι ανεξάρτητος από τη θερμοκρασία του ρευστού, καθιστώντας τον ιδανική επιλογή για μέτρηση εξαιρετικά χαμηλής θερμοκρασίας.

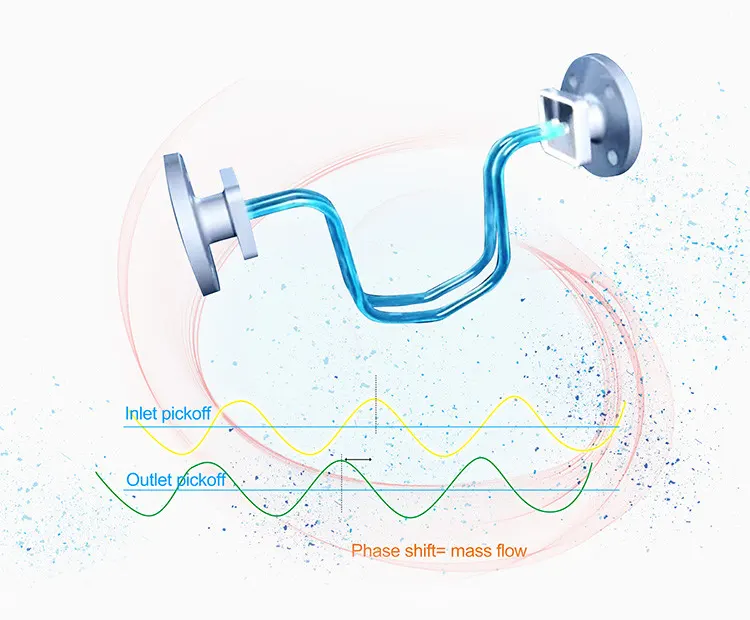

Πώς λειτουργεί ο κρυογονικός μετρητής ροής 1 ίντσας

Όταν υγρό άζωτο, υγρό μεθάνιο και άλλα μέσα ρέουν μέσω ενός δονούμενου σωλήνα μέτρησης, ο βαθμός παραμόρφωσης του σωλήνα είναι ανάλογος με τον ρυθμό ροής μάζας, ενώ η συχνότητα δόνησης αντανακλά την πυκνότητα του ρευστού. Αυτή η δυνατότητα διπλής μέτρησης επιτρέπει στο ροόμετρο Coriolis όχι μόνο να μετρά τον ρυθμό ροής, αλλά και να παρακολουθεί ταυτόχρονα την πυκνότητα και τη θερμοκρασία του μέσου.

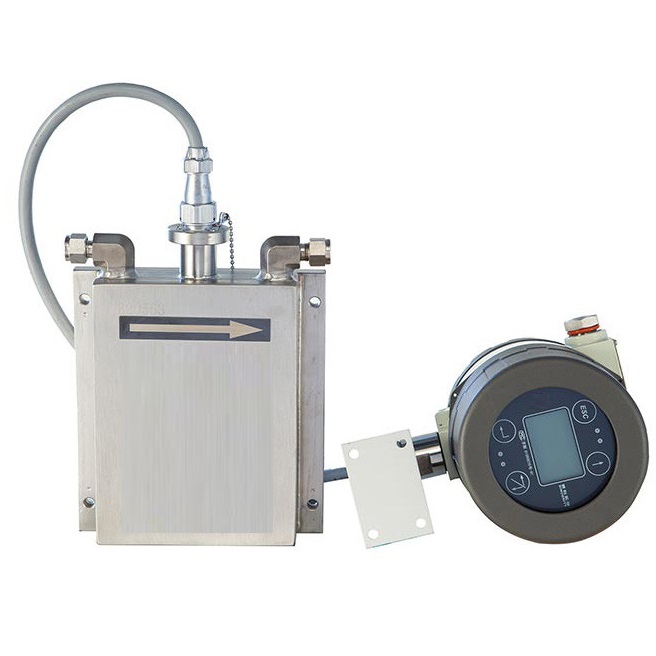

Ποια μέσα εξαιρετικά χαμηλής θερμοκρασίας απαιτούν αυτό το ειδικό ροόμετρο;

Ένα ροόμετρο Coriolis εξαιρετικά χαμηλής θερμοκρασίας 1 ίντσας χρησιμοποιείται συνήθως για τη μέτρηση των ακόλουθων μέσων:

-Υγροποιημένο Φυσικό Αέριο (LNG): Το κύριο συστατικό είναι το υγρό μεθάνιο (LCH4), το οποίο έχει θερμοκρασία περίπου -162 °C και χρησιμοποιείται για αποθήκευση και μεταφορά ενέργειας.
-Υγρό μεθάνιο (LCH4): -161,5 °C, χρησιμοποιείται ως καθαρό καύσιμο και χημική πρώτη ύλη
-Υγρό άζωτο (LN2): -196 °C, χρησιμοποιείται στην κατάψυξη τροφίμων, σε ιατρικές και βιομηχανικές εφαρμογές
-Υγρό οξυγόνο (LOX): -183 °C, χρησιμοποιείται σε ιατρικούς και αεροδιαστημικούς τομείς
-Υγρό αργόν: -186 °C, προστασία συγκόλλησης και εργαστηριακή χρήση
-Υγρό διοξείδιο του άνθρακα: -78,5 °C, συστήματα επεξεργασίας τροφίμων και πυρόσβεσης
-Υγρό υδρογόνο: -253 °C, Αεροδιαστημικό καύσιμο και έρευνα για νέες μορφές ενέργειας


Αυτά τα κρυογονικά μέσα χρησιμοποιούνται ευρέως σε τομείς όπως ο εξοπλισμός διαχωρισμού αέρα, οι σταθμοί ανεφοδιασμού LNG, τα συστήματα αποθήκευσης και μεταφοράς μεθανίου, τα εργαστήρια χαμηλής θερμοκρασίας, η κατασκευή ημιαγωγών, τα συστήματα καυσίμων αεροδιαστημικής και τα εξειδικευμένα χημικά. Για παράδειγμα, σε σταθμούς ανεφοδιασμού LNG, ένας μετρητής ροής εξαιρετικά χαμηλής θερμοκρασίας 1 ίντσας μπορεί να καλύψει τις ανάγκες μέτρησης ροής υγρού μεθανίου χωρίς να προκαλέσει υπερβολική απώλεια πίεσης στους αγωγούς.

Βασικές τεχνικές παράμετροι του ροόμετρου εξαιρετικά χαμηλής θερμοκρασίας

Ένα τυπικό ροόμετρο Coriolis εξαιρετικά χαμηλής θερμοκρασίας 1 ίντσας έχει συνήθως τους ακόλουθους δείκτες απόδοσης:

- Εύρος ροής για μετρητή ροής Coriolis DN25 (1 ίντσα): 13 t/h, 7,96 lb/s, 217 kg/min,
- Εύρος θερμοκρασίας: -273°C έως +450 °C (ειδικός σχεδιασμός που μπορεί να φτάσει σε χαμηλότερες θερμοκρασίες)
- Πίεση: κυμαίνονται από ANSI 150 # έως 1500 #, ανάλογα με τις απαιτήσεις εφαρμογής, μπορούν να κατασκευαστούν σε μετρητή ροής υψηλής πίεσης , όπως 1000 psi, 10000 psi.
- Επίπεδο ακρίβειας: Ρυθμός ροής μάζας ± 0,1%~0,5%, μέτρηση πυκνότητας ± 0,0005 g/cm³
- Επιλογή υλικού: Το κύριο υλικό είναι ο ανοξείδωτος χάλυβας 316L και απαιτείται ειδική επεξεργασία στεγανοποίησης για εφαρμογές υγρού μεθανίου. Υπάρχουν επίσης υλικά για να επιλέξετε για το υλικό υγρών μερών αισθητήρων εξαιρετικά χαμηλής θερμοκρασίας 1 ίντσας, όπως Hastelloy, κράμα υψηλής περιεκτικότητας σε νικέλιο, κράμα τιτανίου, υλικό τανταλίου κ.λπ.
- Επίπεδο προστασίας: συνήθως IP67, προαιρετική έκδοση με αντιεκρηκτική προστασία (ιδιαίτερα σημαντική για τη μέτρηση μεθανίου), το silverinstruments.com διαθέτει κρυογονικά υγρά DN25 με πιστοποίηση ATEX.
- Σήμα εξόδου O : 4-20mA, παλμός, MODBUS, HART, Profibuds-DP κ.λπ.
- Απαιτήσεις ισχύος: 24VDC ή 220VAC

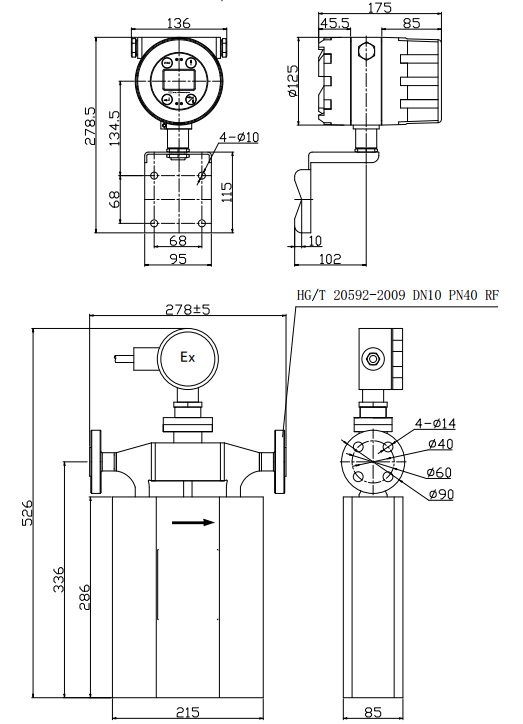

- Σχέδιο για μετρητή ροής εξαιρετικά χαμηλής θερμοκρασίας 1 ίντσας

Αξίζει να σημειωθεί ότι τα μοντέλα που χρησιμοποιούνται για τη μέτρηση υγρού μεθανίου δίνουν ιδιαίτερη προσοχή στην ασφάλεια έναντι έκρηξης (μετρητής ροής μάζας με πιστοποίηση ATEX) και στην απόδοση στεγανοποίησης. Ο σωλήνας μέτρησης θα έχει λεπτό τοίχωμα για βελτίωση της ευαισθησίας και ολόκληρο το τμήμα του αισθητήρα θα έχει ένα στρώμα μόνωσης κενού για την αποτροπή της εισόδου εξωτερικής θερμότητας.

Με την ανάπτυξη της καθαρής ενέργειας και της τεχνολογίας αιχμής, η ζήτηση για μέτρηση ροής εξαιρετικά χαμηλής θερμοκρασίας συνεχίζει να αυξάνεται. Το ροόμετρο Coriolis εξαιρετικά χαμηλής θερμοκρασίας 1 ίντσας γίνεται μια τυπική διαμόρφωση σε αυτές τις απαιτητικές εφαρμογές λόγω της εξαιρετικής ακρίβειας και αξιοπιστίας του. Είτε πρόκειται για τη διασφάλιση του ακριβούς ανεφοδιασμού με υγρό μεθάνιο είτε για τη διασφάλιση της μέτρησης προωθητικών υγρού οξυγόνου για πυραύλους, αυτοί οι ειδικοί στις μετρήσεις που «δεν φοβούνται το κρύο» παίζουν σιωπηλά έναν βασικό ρόλο.
