Τι είναι το μαλακό νερό και γιατί να μετρήσουμε τη ροή του;
Το μαλακό νερό αναφέρεται στο νερό που έχει υποστεί επεξεργασία μέσω ιοντοανταλλαγής ή αντίστροφης όσμωσης για την απομάκρυνση ιόντων σκληρότητας όπως το ασβέστιο και το μαγνήσιο, τα οποία συνήθως εμφανίζουν αγωγιμότητα κάτω από 50 μS/cm. Η βιομηχανική του σημασία περιλαμβάνει:
1. Προστασία από την αποκόλληση αλάτων: Παρατείνει τη διάρκεια ζωής του εξοπλισμού (λέβητες, εναλλάκτες θερμότητας)
2. Σταθερότητα Διεργασίας: Εξασφαλίζει την ακρίβεια της σύνθεσης στις φαρμακευτικές και βιομηχανίες τροφίμων
3. Περιβαλλοντική συμμόρφωση: Πληροί τα πρότυπα συγκέντρωσης ιόντων για την απόρριψη λυμάτων
Βασικοί κλάδοι που απαιτούν ακριβή μέτρηση ροής μαλακού νερού:

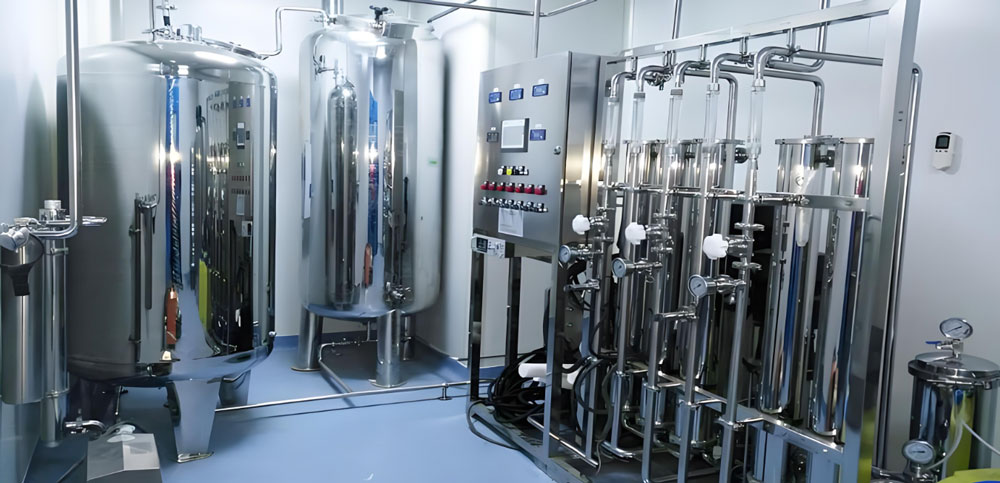

Φαρμακευτικά (συστήματα καθαρού νερού)

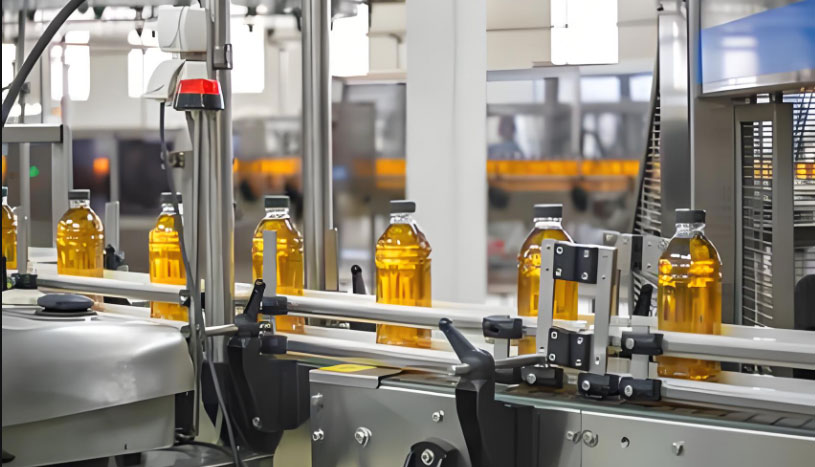

Τρόφιμα & Ποτά (ανάμειξη συστατικών)

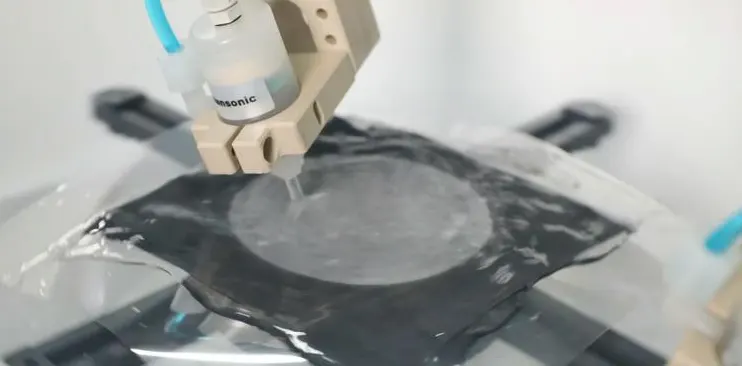

Μικροηλεκτρονική (καθαρισμός πλακιδίων)

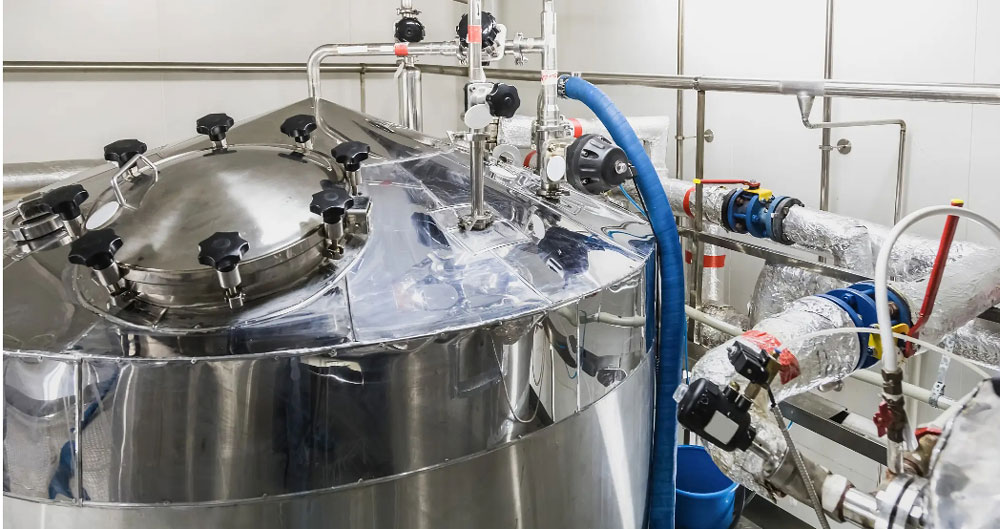

Χημική Επεξεργασία (ψύξη αντιδραστήρα)

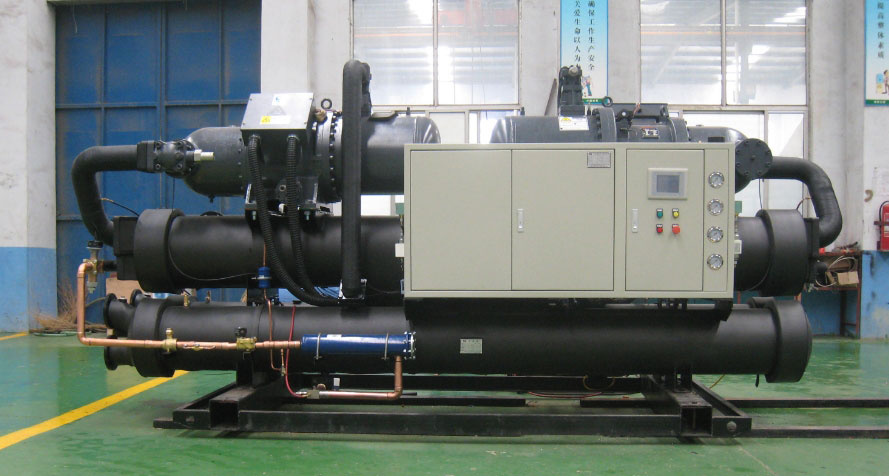

Συστήματα κυκλοφορίας HVAC
Συγκριτική Ανάλυση Τεσσάρων Τεχνολογιών Μετρητών Ροής Μαλακού Νερού

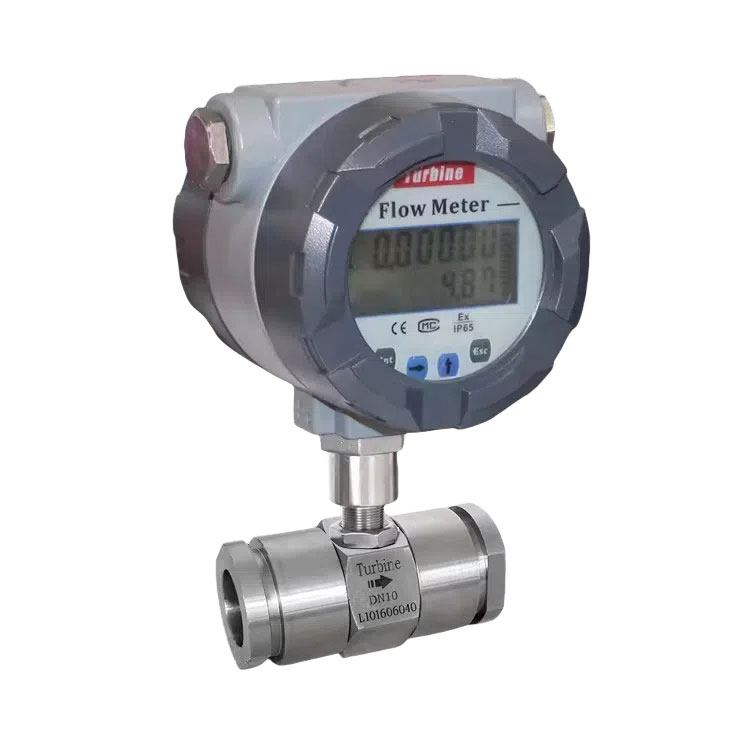

# 1. Μετρητής ροής στροβίλου για μαλακό νερό

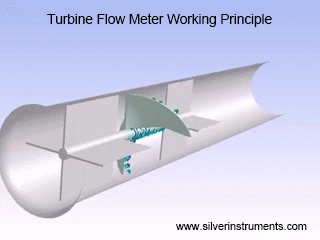

Αρχή Λειτουργίας: Η κινητική ενέργεια του μαλακού νερού περιστρέφει έναν στρόβιλο, με τον ρυθμό ροής να υπολογίζεται μέσω μαγνητικών/οπτικών αισθητήρων που ανιχνεύουν την ταχύτητα περιστροφής.
Πλεονεκτήματα για τη μέτρηση ροής μαλακού νερού:
✅0,5% ακρίβεια
✅ Πλήρης κάλυψη μεγέθους σωλήνα (DN4-DN200) για την κάλυψη διαφορετικών αγωγών και εύρους ροής, το κανονικό αίτημα είναι μετρητής ροής RO 1/2", μετρητής ροής νερού 1", νερό OR 2 ιντσών, μετρητής ροής νερού 3 ιντσών και ούτω καθεξής.
✅Μετράει ταχύτητες ροής 0,3-10 m/s
✅ Υλικό από ανοξείδωτο ατσάλι για μέτρηση μαλακού νερού
✅
Μετρητής ροής νερού χαμηλού κόστους ✅Ψηφιακός μετρητής ροής μαλακού νερού με ψηφιακή οθόνη, 4-20mA, έξοδος παλμού, επιλογή με MODBUS RTU.
Περιορισμοί:
-Ευαίσθητος στα σωματίδια (απαιτείται φίλτρο 100μm), ο μετρητής ροής υγρού με στρόβιλο μπορεί να μετρήσει μόνο καθαρό υγρό χωρίς σωματίδια.
-Η μηχανική φθορά επηρεάζει τη μακροπρόθεσμη σταθερότητα, επειδή έχει κινούμενα μέρη μέσα στον αισθητήρα ροής τουρμπίνας.

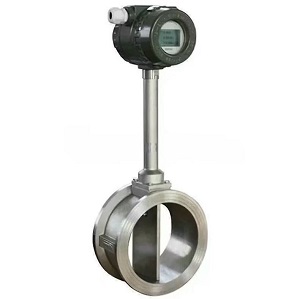

# 2. Μετρητής ροής Vortex

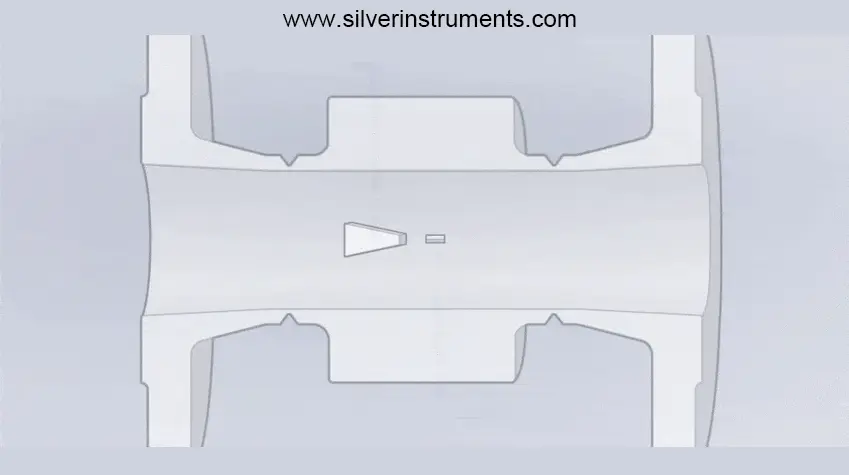

Αρχή Λειτουργίας: Χρησιμοποιεί το φαινόμενο στροβίλου Kármán, υπολογίζοντας τη ροή μέσω της ανιχνευόμενης συχνότητας απόρριψης στροβίλου.
Ροόμετρο Vortex για μέτρηση μαλακού νερού Απόδοση:
✅Χωρίς κινούμενα μέρη (χαμηλή συντήρηση)
✅Μπορεί να μετατραπεί σε μετρητή ροής νερού υψηλής πίεσης, για παράδειγμα αντέχει πίεση 6,3MPa
✅Ευρύ φάσμα θερμοκρασίας (-40°C~350°C) για αισθητήρα ροής στροβίλου
✅Αισθητήρας
ροής από ανοξείδωτο χάλυβα, κατασκευασμένος από ανοξείδωτο χάλυβα 304, 316 ή 316L
✅Μπορεί να μετατραπεί σε μετρητή ροής 24V DC ή με μπαταρία.
✅Μπορεί να κάνει διαφορετικές συνδέσεις διεργασίας, όπως φλάντζα, μετρητή ροής υγιεινής με τριπλό σφιγκτήρα, σύνδεση με βίδα και ούτω καθεξής.

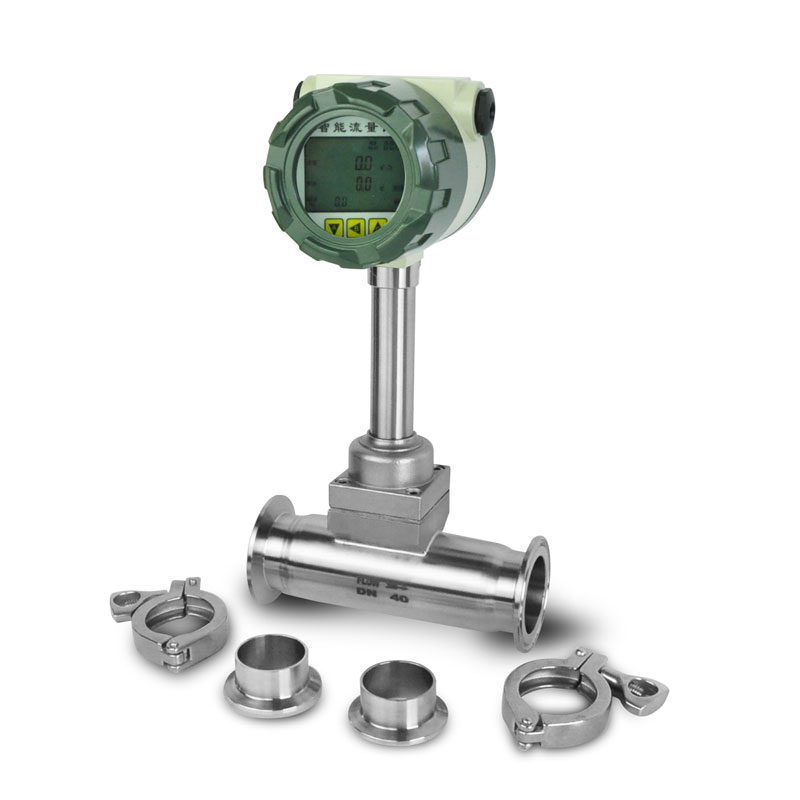

Μετρητής ροής μαλακού νερού με σύνδεση τριπλού σφιγκτήρα
Περιορισμοί:
-Μειωμένη ακρίβεια κάτω από 0,5 m/s και η κανονική ακρίβεια για τη μέτρηση νερού είναι 1,0%
-Απαιτεί ευθύγραμμους σωλήνες 10D ανάντη και 5D κατάντη
# 3. Ροτόμετρο
Μηχανισμός: Η θέση πλεύσης στον κωνικό σωλήνα αντιστοιχεί στον ρυθμό ροής, επιτρέποντας την οπτική ανάγνωση.
Οφέλη για τον μετρητή ροής ροόμετρου μαλακού νερού:
✅Οπτική παρακολούθηση της ροής του νερού.
✅Οικονομικός μετρητής ροής για νερό RO (εξοικονόμηση 40%-60%)
✅Τα ροταμέτρα έχουν μακρά ιστορία και σταθερή απόδοση εργασίας
✅ Δυνατότητα τοπικής παρακολούθησης χωρίς εξωτερική τροφοδοσία

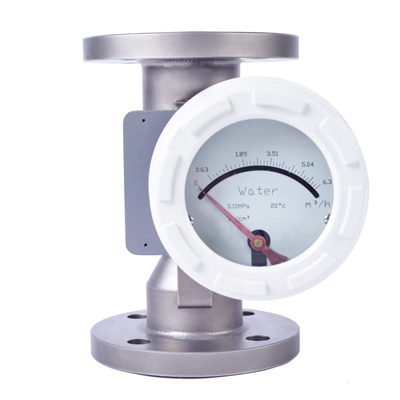

Τοπικό ροόμετρο παρακολούθησης χωρίς τροφοδοσία ρεύματος Μειονεκτήματα:
Ακρίβεια -2%-5% (ακατάλληλο για μεταφορά επιμέλειας)
-Η κανονική κάθετη εγκατάσταση και η οριζόντια τοποθέτηση θα κοστίσουν πολλά χρήματα
-Κατάλληλο για μέτρηση ροής μαλακού νερού χαμηλής ροής

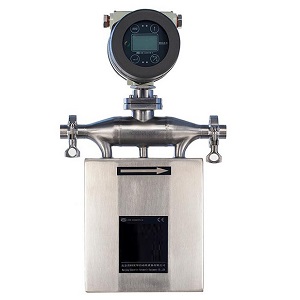

# 4. Μετρητής ροής μάζας Coriolis

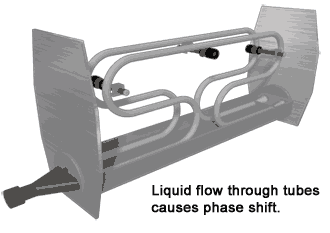

Βασική Τεχνολογία: Μετρά τη μετατόπιση φάσης από τις δυνάμεις Coriolis σε δονούμενους σωλήνες για τον προσδιορισμό της ροής μάζας.
Πλεονεκτήματα χρήσης ροόμετρου Coriolis για τη μέτρηση της ροής μάζας μαλακού νερού
✅±0,1% εξαιρετικά υψηλή ακρίβεια, είναι μετρητής ροής υψηλής ακρίβειας
✅Έξοδος πολλαπλών παραμέτρων, εκτός από τη μέτρηση του ρυθμού ροής μάζας και της συνολικής ροής μέσω λογισμικού, μπορεί επίσης να μετρήσει την πυκνότητα/θερμοκρασία νερού RO.
✅ Ανθεκτικό στις διακυμάνσεις της αγωγιμότητας
✅Διάφορες επιλογές εύρους ροής, για παράδειγμα από 40 g/h έως 1 t/h και 10 t/h, η Silver Automation Instruments διαθέτει λύσεις για διαφορετικά εύρη ροής και μεγέθη αγωγών.
Εύρος ροής μάζας νερού που αντιστοιχεί σε μετρητή ροής μάζας διαφορετικού μεγέθους:
|
Inch
|
3/8”
|
1/2”
|
3/4”
|
1”
|
1.5”
|
2”
|
2.5”
|
3”
|
4”
|
5”
|
6”
|
8”
|
8”
|
10”
|
12”
|
|
DN(mm)
|
10
|
15
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200A
|
200B
|
250
|
300
|
|
Flow Range
|
0~1.5 T/h
|
0~3 T/h
|
0~7 T/h
|
0~13 T/h
|
0~22 T/h
|
0~33 T/h
|
0~60 T/h
|
0~100 T/h
|
0~160 T/h
|
0~230 T/h
|
0~300 T/h
|
0~400 T/h
|
0~500 T/h
|
0~800 T/h
|
0~1500 T/h
|
Σημειώσεις:
Το Coriolis είναι ένας μετρητής ροής υψηλού κόστους, σε σύγκριση με το κόστος των μετρητών ροής στροβίλου (TUF), του μετρητή ροής στροβίλου και των ροταμέτρων. Ο αισθητήρας ροής μάζας νερού είναι ευαίσθητος στις δονήσεις.
Όταν συζητάμε για τη μέτρηση της ροής του νερού, οι ηλεκτρομαγνητικοί μετρητές ροής (μαγμόμετρα) έρχονται ενστικτωδώς στο μυαλό ως η λύση που προτιμούν. Αυτές οι συσκευές
μετρητών ροής πλήρους διαμέτρου προσφέρουν μη παρεμβατική λειτουργία με μηδενική απόφραξη ροής και οικονομικά αποδοτική τιμολόγηση. Ωστόσο, η εφαρμογή τους αποδεικνύεται θεμελιωδώς προβληματική για τη μέτρηση μαλακού νερού λόγω εγγενών τεχνικών περιορισμών.
Οι ηλεκτρομαγνητικοί μετρητές ροής (μαγμέτρα) λειτουργούν σύμφωνα με τον νόμο του Faraday, απαιτώντας αγώγιμα ρευστά (>5 μS/cm). Η χαμηλή αγωγιμότητα του μαλακού νερού (<50 μS/cm) προκαλεί:
1. Εξασθένηση σήματος: Η μειωμένη ηλεκτρεγερτική δύναμη υποβαθμίζει το SNR
2. Μετατόπιση μηδενικού σημείου: Πόλωση ηλεκτροδίων σε μέσα χαμηλής αγωγιμότητας
3. Σφάλματα μέτρησης: ±5%+ αποκλίσεις έναντι των μετρητών στροβίλου ±0,5%
Τάσεις της αγοράς για μετρητή ροής μαλακού νερού.
Η παγκόσμια αγορά μετρητών ροής μαλακού νερού έφτασε τα 1,2 δισεκατομμύρια δολάρια το 2023, με τις συσκευές μετρητών ροής πολλαπλών παραμέτρων Coriolis να αυξάνονται με σύνθετο ετήσιο ρυθμό ανάπτυξης (CAGR) 8,7% (Flow Research). Οι έξυπνοι πομποί ροής με δυνατότητα IIoT και πρωτόκολλα Modbus/Profibus PA κυριαρχούν πλέον, προσφέροντας προγνωστική συντήρηση για φθορά ρουλεμάν (μετρητής ροής στροβίλου) ή ανωμαλίες κραδασμών (πομπός ροής στροβίλου).
