Ο μετρητής ροής ανοιχτού καναλιού υπερήχων Doppler είναι μια συσκευή που χρησιμοποιείται για τη μέτρηση του ρυθμού ροής μερικώς γεμισμένων σωλήνων ή καναλιών.

Αρχή της σειράς SLH-OP Μετρητής ροής υπερήχων μερικώς γεμισμένων σωλήνων

Η μέτρηση της μετατόπισης Doppler που προκύπτει από την ανάκλαση μιας δέσμης υπερήχων από ανακλαστικά υλικά, όπως στερεά σωματίδια ή παρασυρόμενες φυσαλίδες αέρα σε ένα ρέον ρευστό, ή τον στροβιλισμό του ίδιου του ρευστού, επιτρέπει τον υπολογισμό της ταχύτητας ροής. Χρησιμοποιώντας την ταχύτητα του ήχου μέσω του αέρα, μπορεί να προσδιοριστεί η απόσταση από τον αισθητήρα έως τη στάθμη του υγρού. Στη συνέχεια, η ροή μέσω του καναλιού μπορεί να υπολογιστεί με βάση τη μέτρηση της στάθμης. με τον χρήστη να εισάγει τις ιδιότητες του καναλιού. Υπολογίζει τον ρυθμό ροής με βάση τη μέση ταχύτητα ροής, το βάθος του νερού και τη θερμοκρασία του νερού. Η συσκευή μπορεί επίσης να εμφανίσει το ρυθμό ροής διατομής.

Η θερμοκρασία του νερού μετριέται χρησιμοποιώντας έναν αισθητήρα θερμοκρασίας, ο οποίος είναι τοποθετημένος στην κορυφή του οργάνου και πρέπει να βυθιστεί στο νερό για ορισμένο χρονικό διάστημα ώστε να αντανακλά την πραγματική θερμοκρασία του νερού. Αυτό γίνεται για τη βαθμονόμηση της ταχύτητας των κυμάτων υπερήχων στο νερό και τη διόρθωση των τιμών της στάθμης του νερού που μετρούνται από τον αισθητήρα πίεσης. Το βάθος του νερού μετράται χρησιμοποιώντας έναν αισθητήρα πίεσης υψηλής ακρίβειας που τοποθετείται στο κάτω μέρος του οργάνου, με το αισθητήριο τμήμα σε άμεση επαφή με το νερό.

Πλεονεκτήματα του μετρητή ροής υπερήχων μερικής πλήρωσης σωλήνων σειράς SLH-OP

• Χωρίς απώλεια κεφαλής, χωρίς ανάγκη κατασκευής καναλιών ή φράχτων.
• Δεν χρειάζεται να βαθμονομήσετε τη σχέση στάθμης νερού-ροής, ιδιαίτερα κατάλληλο για κανάλια βραδείας ροής όπου δεν μπορεί να χρησιμοποιηθεί η μέθοδος στάθμης νερού. καμία ανάγκη για μηχανολογική κατασκευή, κανένα κόστος μηχανικής, γρήγορη και εύκολη εγκατάσταση χωρίς την ανάγκη διακοπής ροής.

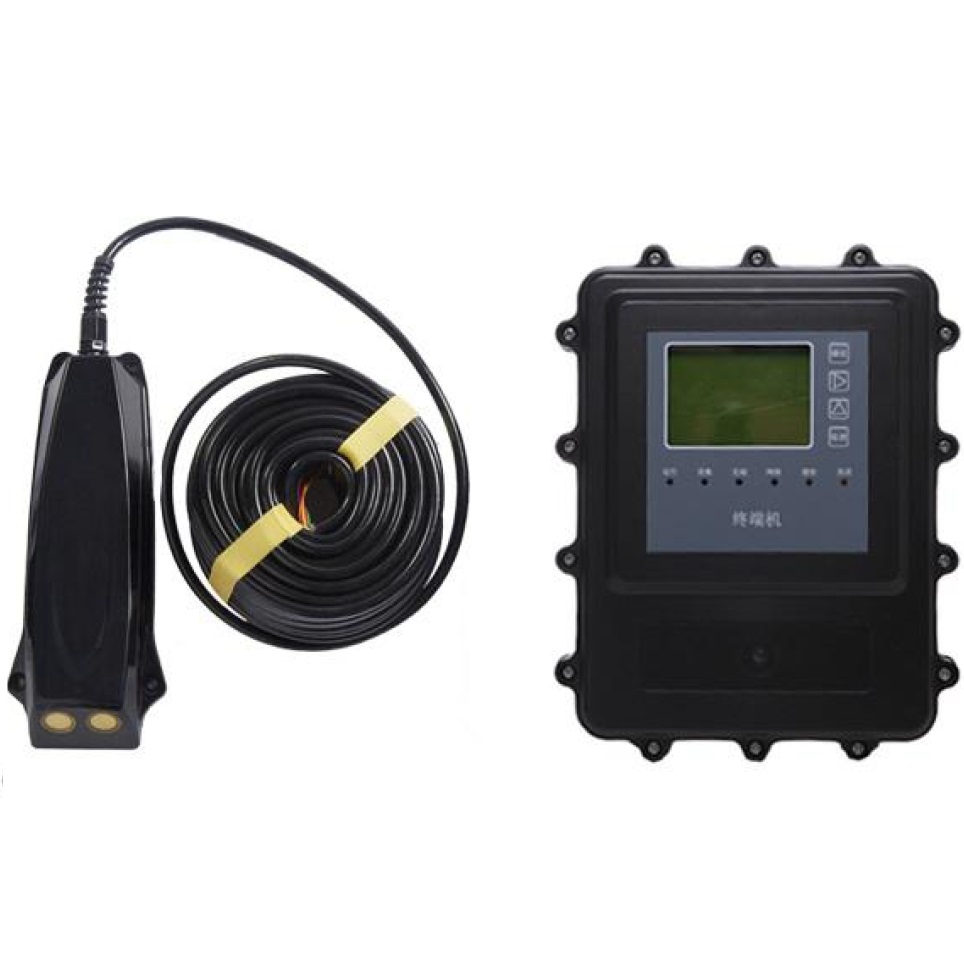

• Ο αισθητήρας του οργάνου εγκαθίσταται απευθείας σε έναν αφαιρούμενο και απλό βραχίονα στερεωμένο στον τοίχο του καναλιού και συνδέεται με τον ακροδέκτη ελέγχου μέσω ενός καλωδίου επικοινωνίας.
• Χαμηλή κατανάλωση ενέργειας, μπορεί να λειτουργεί συνεχώς στο χωράφι χωρίς την ανάγκη εξωτερικής πηγής ρεύματος.
• Ο ακροδέκτης ελέγχου συνοδεύεται από μια μικρή ενσωματωμένη μπαταρία που μπορεί να λειτουργεί συνεχώς για 2 μήνες και μπορεί να συνεχίσει να λειτουργεί μετά τη φόρτιση ή την αντικατάσταση της εφεδρικής μπαταρίας. Μπορεί επίσης να συνδεθεί με μεγάλη μπαταρία ή οικιακό ηλεκτρικό ρεύμα.
• Επί τόπου προβολή και αποθήκευση, με χωρητικότητα αποθήκευσης έως και έξι μήνες. Τα τελευταία δεδομένα μέτρησης εμφανίζονται αυτόματα επιτόπου και τα ιστορικά δεδομένα μπορούν να αναζητηθούν μέσω των κουμπιών ελέγχου της οθόνης στο τερματικό. Τα δεδομένα από μετρήσεις που λαμβάνονται κάθε 10 λεπτά μπορούν να αποθηκευτούν για έξι μήνες.

Τεχνική Προδιαγραφή

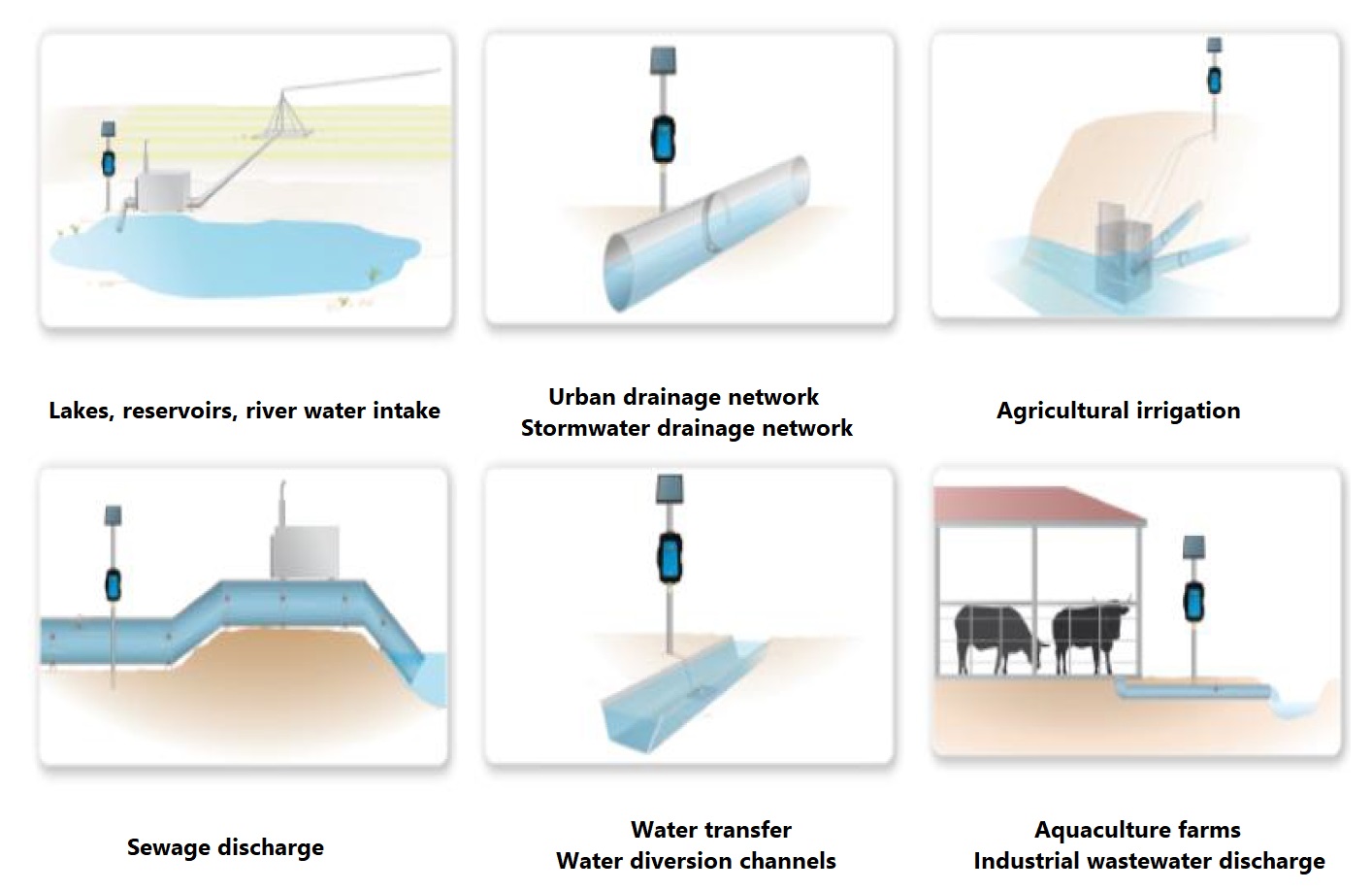

Εφαρμογές

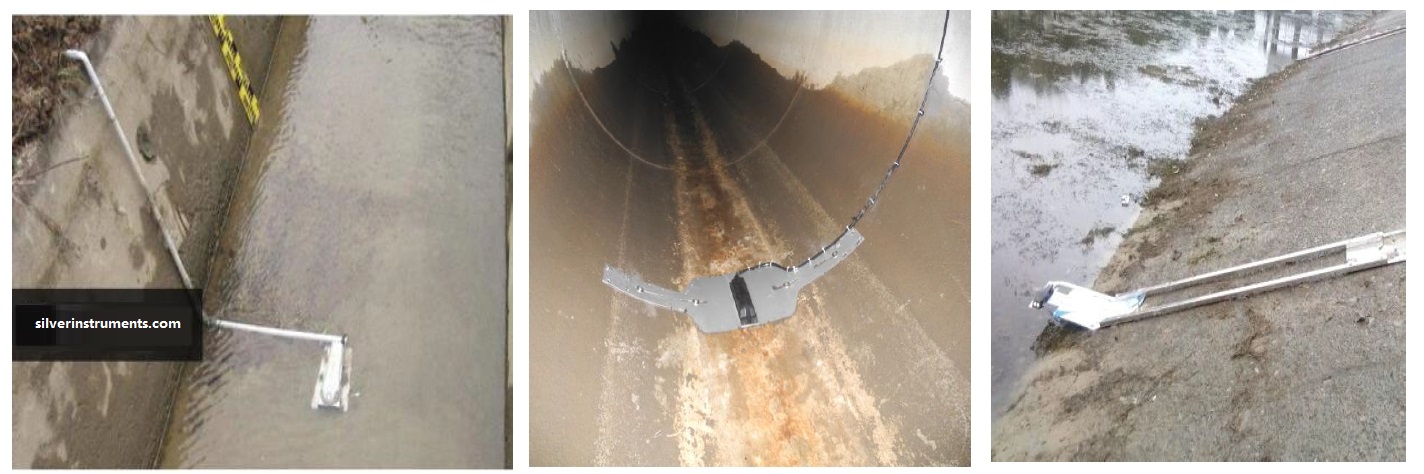

Εικόνες τοποθεσίας
