Εγγενώς ασφαλείς μεταδότες πίεσης

2025/10/17

Εγγενώς ασφαλείς μεταδότες πίεσης: Ο πυρήνας της αντιεκρηκτικής βιομηχανικής ασφάλειας

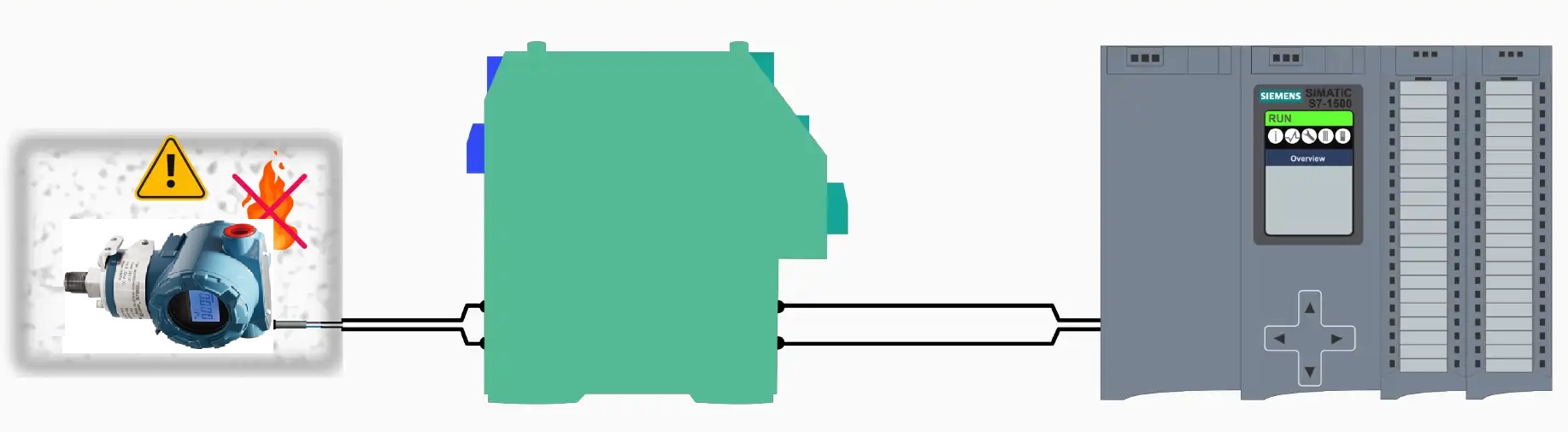

Εγγενώς ασφαλείς μεταδότες πίεσης για βιομηχανικές εφαρμογές με αντιεκρηκτική προστασία σε επικίνδυνες περιοχές

Σε βιομηχανικά περιβάλλοντα υψηλού κινδύνου — όπως πετροχημικά εργοστάσια , εξόρυξη φυσικού αερίου και εργασίες εξόρυξης άνθρακα — ακόμη και ένας μικροσκοπικός ηλεκτρικός σπινθήρας ή υπερθέρμανση του εξοπλισμού μπορεί να προκαλέσει καταστροφικές εκρήξεις. Ως βασικό στοιχείο των οργάνων με αντιεκρηκτική προστασία , ο εγγενώς ασφαλής πομπός πίεσης λειτουργεί ως «αόρατος φύλακας» για τη βιομηχανική ασφάλεια, περιορίζοντας την ενέργεια εντός ασφαλών ορίων.

Αυτός ο ολοκληρωμένος οδηγός διερευνά τις αρχές της εγγενούς ασφάλειας προστασίας από εκρήξεις , τα τεχνικά χαρακτηριστικά των εγγενώς ασφαλών πομπών πίεσης και τις εφαρμογές τους σε κρίσιμες βιομηχανίες, συμπεριλαμβανομένων των πετροχημικών, των μεταλλείων και των έξυπνων δικτύων φυσικού αερίου.

I. Τι είναι η εγγενής ασφάλεια; Έλεγχος ενέργειας και προστασία συστήματος

Η Εγγενής Ασφάλεια (Ex i) είναι μια έννοια προστασίας από εκρήξεις που επιτυγχάνεται περιορίζοντας την ηλεκτρική ενέργεια στα κυκλώματα. Χρησιμοποιώντας φράγματα ασφαλείας , ελέγχει την τάση, το ρεύμα και την ισχύ εντός καθορισμένων ορίων. Ακόμα και αν προκύψουν σπινθήρες ή θερμικές επιδράσεις, η ενέργειά τους παραμένει κάτω από το όριο ανάφλεξης για εκρηκτικές ατμόσφαιρες.

Επεξήγηση ταξινομήσεων αντιεκρηκτικών:

Ex ia : Ασφαλές ακόμη και υπό δύο ταυτόχρονες ανεξάρτητες βλάβες. Χρησιμοποιείται στη Ζώνη 0 (συνεχής εκρηκτική ατμόσφαιρα) - το υψηλότερο επίπεδο ασφάλειας για περιβάλλοντα αερίου
Ex ib : Ασφαλές σε περίπτωση μίας βλάβης. Χρησιμοποιείται στη Ζώνη 1 (περιστασιακή εκρηκτική ατμόσφαιρα) - κατάλληλο για διαλείπουσες επικίνδυνες συνθήκες.

Παράδειγμα από τον πραγματικό κόσμο: Ο πομπός πίεσης σειράς SH308, εγκεκριμένος από την ATEX, με εγγενώς ασφαλή σχεδιασμό, είναι πιστοποιημένος Ex ia IIB T6 Ga , λειτουργώντας αξιόπιστα από –40°C έως +125°C . Αντέχει σε κραδασμούς 100g και υπερφόρτωση 150% χωρίς να υπερβαίνει τα όρια ανάφλεξης, επιδεικνύοντας εξαιρετική αξιοπιστία σε επικίνδυνες περιοχές.

II. Τεχνικές Καινοτομίες σε Εγγενώς Ασφαλείς Μεταδότες Πίεσης

1. Μεταλλικοί χωρητικοί πομποί πίεσης: Η ακρίβεια συναντά την ανθεκτικότητα

Οι μεταλλικοί χωρητικοί πομποί χρησιμοποιούν διαφράγματα από ανοξείδωτο χάλυβα 316 για να μετατρέπουν τις αλλαγές πίεσης σε τυπικά σήματα 4–20 mA μέσω κυκλωμάτων γέφυρας, παρέχοντας αναλογική έξοδο βιομηχανικού προτύπου για απρόσκοπτη ενσωμάτωση.

Προηγμένα Τεχνικά Πλεονεκτήματα:

Ανώτερη αντοχή στη διάβρωση: Η κατασκευή από ανοξείδωτο χάλυβα 304/316 αντέχει σε οξέα, αλκάλια και σκληρές χημικές ουσίες
Τεχνολογία αντιστάθμισης θερμοκρασίας: Οι ενσωματωμένοι ψηφιακοί αλγόριθμοι διατηρούν τη μηδενική απόκλιση εντός ±0,02% FS/°C
Διπλή πιστοποίηση αντιεκρηκτικής προστασίας: Το Ex d [ia] επιτρέπει την ενσωμάτωση με συστήματα ανθεκτικά στη φλόγα για μέγιστη ευελιξία

Βιομηχανική εφαρμογή: Στην παρακολούθηση πίεσης φαρμακευτικών αντιδραστήρων , αυτοί οι πομποί ανιχνεύουν εξαιρετικά μικρές αλλαγές πίεσης 0,1 kPa , εξαλείφοντας τα σφάλματα που βασίζονται στη θερμοκρασία και διασφαλίζοντας την ακρίβεια της διαδικασίας.

2. Μεταδότες Διαφορικής Πίεσης: Έξυπνη Ανίχνευση Στάθμης και Ροής

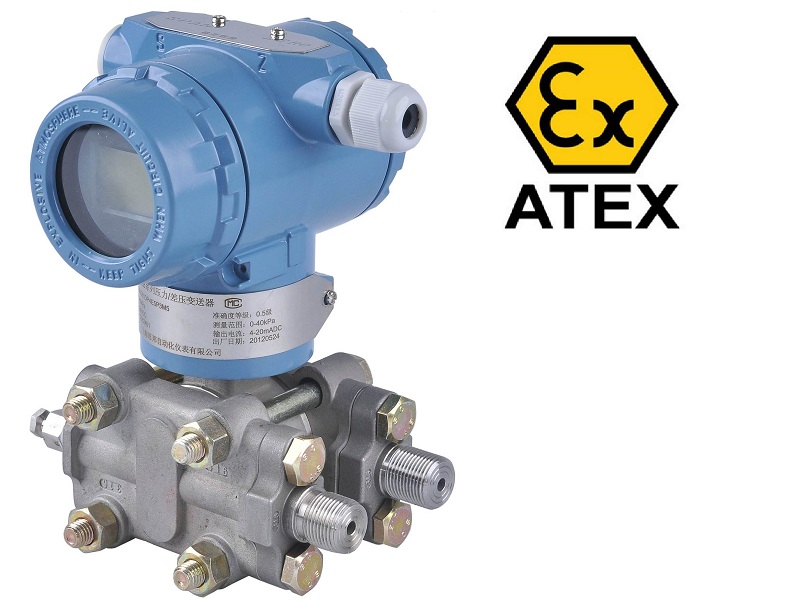

Πιστοποιημένος ATEX πομπός διαφορικής πίεσης για μέτρηση στάθμης και ροής επικίνδυνων περιοχών

Πιστοποιημένος ATEX μεταδότης διαφορικής πίεσης

Οι πομποί διαφορικής πίεσης μετρούν τη διαφορά μεταξύ δύο σημείων (ΔP = ρgΔh) για να υπολογίσουν με ακρίβεια τη στάθμη, την πυκνότητα και τον ρυθμό ροής σε εφαρμογές διεργασίας.

Βασικά Τεχνικά Χαρακτηριστικά:

Ευρύ φάσμα μέτρησης: Από 0–0,1 kPa έως 0–40 MPa, κατάλληλο για ποικίλες εφαρμογές
Σχεδιασμός τριπλής βαλβίδας: Επιτρέπει τη βαθμονόμηση με μηδενική μετατόπιση έως και 600% της πλήρους κλίμακας
Έξυπνη διάγνωση: Το ενσωματωμένο πρωτόκολλο HART υποστηρίζει απομακρυσμένη διαμόρφωση, βαθμονόμηση και αυτοδιάγνωση

III. Εφαρμογές σε Βιομηχανίες Υψηλού Κινδύνου και Έξυπνες Βιομηχανίες

1. Πετροχημική Βιομηχανία: Εξισορρόπηση Ασφάλειας και Αποδοτικότητας

Στην παρακολούθηση πίεσης της δεξαμενής αποθήκευσης , εγγενώς ασφαλείς πομποί παρακολουθούν συνεχώς την πίεση του πτητικού αερίου. Τα αυτοματοποιημένα συστήματα εξαερισμού ενεργοποιούνται όταν η πίεση υπερβαίνει τα όρια ασφαλείας, μειώνοντας δραματικά τον κίνδυνο έκρηξης.

Αποδεδειγμένα Αποτελέσματα: Μετά την εφαρμογή σε ένα μεγάλο πετροχημικό εργοστάσιο , τα περιστατικά ασφαλείας μειώθηκαν κατά 72% , με αποτέλεσμα ετήσια εξοικονόμηση κόστους 450.000 γιουάν μέσω μειωμένου χρόνου διακοπής λειτουργίας και συντήρησης.

2. Αερισμός ανθρακωρυχείου: Πρόληψη εκρήξεων μεθανίου

Τα υπόγεια ανθρακωρυχεία χρησιμοποιούν πιστοποιημένους πομπούς Ex ib I Mb για την παρακολούθηση της πίεσης εξαερισμού. Όταν τα επίπεδα συγκέντρωσης μεθανίου αυξάνονται επικίνδυνα, το σήμα 4–20 mA ενεργοποιεί άμεση διακοπή της παροχής ρεύματος.

Επιπτώσεις στην ασφάλεια: Η ανάλυση μετά την ανάπτυξη δείχνει ότι τα περιστατικά που σχετίζονται με το μεθάνιο μειώθηκαν κατά 90% , προστατεύοντας τους ανθρακωρύχους και αποτρέποντας καταστροφικές εκρήξεις.

3. Δίκτυα Φυσικού Αερίου Έξυπνων Πόλεων: Ο Αόρατος Φύλακας

Τα σύγχρονα έξυπνα συστήματα παρακολούθησης αγωγών φυσικού αερίου χρησιμοποιούν πομπούς διαφορικής πίεσης για την ανίχνευση ανωμαλιών πίεσης ακόμη και 0,01 kPa , επιτρέποντας την έγκαιρη ανίχνευση διαρροών.

Επιχειρησιακή Αριστεία: Μετά την υιοθέτησή του από μια δημοτική εταιρεία φυσικού αερίου , η ακρίβεια εντοπισμού διαρροών έφτασε το 98% , μειώνοντας την ετήσια απώλεια φυσικού αερίου κατά πάνω από 2 εκατομμύρια m³ και βελτιώνοντας την περιβαλλοντική ασφάλεια.

IV. Μελλοντικές τάσεις: Από την εγγενή ασφάλεια στην ευφυή παρακολούθηση

Καθώς η Βιομηχανία 4.0 και το Βιομηχανικό Διαδίκτυο των Πραγμάτων (IoT) επιταχύνουν τον ψηφιακό μετασχηματισμό, οι εγγενώς ασφαλείς πομποί πίεσης εξελίσσονται προς την έξυπνη ενσωμάτωση μέσω:

Τεχνολογία ασύρματης επικοινωνίας: Τα πρωτόκολλα LoRa και NB-IoT επιτρέπουν την ανάπτυξη χωρίς καλώδια σε απομακρυσμένες ή επικίνδυνες τοποθεσίες
Δυνατότητες Edge Computing: Αλγόριθμοι τεχνητής νοημοσύνης ενσωματωμένες στη συσκευή εκτελούν ανίχνευση ανωμαλιών σε πραγματικό χρόνο και προγνωστική συντήρηση
Σύντηξη αισθητήρων πολλαπλών παραμέτρων: Ο συνδυασμός ανίχνευσης θερμοκρασίας, κραδασμών και πίεσης προσφέρει ολιστική παρακολούθηση της εύρυθμης λειτουργίας του συστήματος.

Συμπέρασμα: Το μέλλον της τεχνολογίας μέτρησης με αντιεκρηκτική προστασία

Από μεταλλικούς χωρητικούς αισθητήρες ακριβείας έως πομπούς διαφορικής πίεσης , η εγγενώς ασφαλής τεχνολογία συνεχίζει να επαναπροσδιορίζει τα πρότυπα βιομηχανικής ασφάλειας σε επικίνδυνα περιβάλλοντα.

Για μηχανικούς προμηθειών, διαχειριστές ασφάλειας και επαγγελματίες αυτοματισμού , η επιλογή συσκευών με:

Πιστοποίηση ATEX και IECEx για παγκόσμια συμμόρφωση
Ισχυρή αντίσταση EMI για αξιόπιστη λειτουργία σε περιβάλλοντα ηλεκτρικού θορύβου
Υποστήριξη για έξυπνα πρωτόκολλα επικοινωνίας (HART, Modbus, Foundation Fieldbus)

είναι απαραίτητο για τη διασφάλιση τόσο της λειτουργικής ασφάλειας όσο και της αποτελεσματικότητας των διαδικασιών .

Καθώς η έξυπνη εκβιομηχάνιση εμβαθύνει παγκοσμίως, οι εγγενώς ασφαλείς πομποί πίεσης θα παραμείνουν ο ακρογωνιαίος λίθος των συστημάτων παρακολούθησης με αντιεκρηκτική προστασία , διασφαλίζοντας το μέλλον της βιομηχανικής ασφάλειας στους πετροχημικούς, μεταλλευτικούς, φαρμακευτικούς και ενεργειακούς τομείς.
