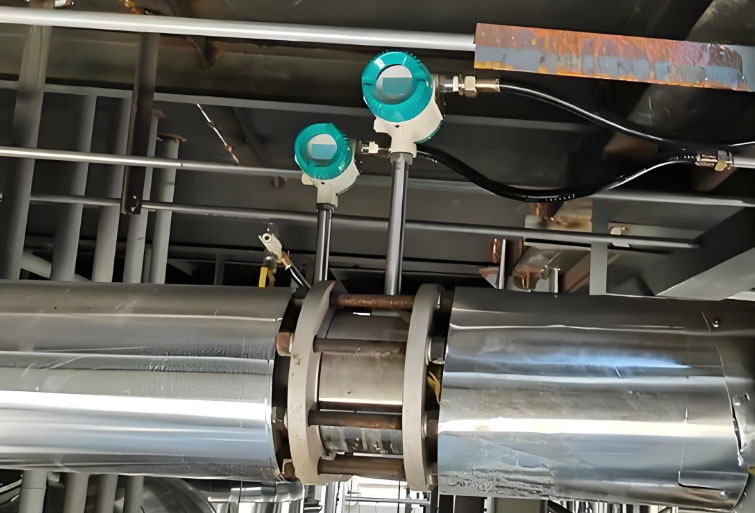

Τύποι και οδηγοί επιλογής μετρητών ροής οξυγόνου (O2)

Τι πρέπει να λάβω υπόψη κατά τη μέτρηση της ροής οξυγόνου;

Ο πυρήνας της μέτρησης του ρυθμού ροής οξυγόνου έγκειται στην «ασφάλεια, την ακρίβεια και την προσαρμοστικότητα στις συνθήκες εργασίας».

Ροόμετρο οξυγόνου χωρίς λάδι με έγκριση ATEX

Η μέτρηση ροής αερίου O2 απαιτεί μετρητή ροής με πιστοποίηση ATEX.

Η ασφάλεια είναι η κύρια προϋπόθεση. Το οξυγόνο είναι ένα αέριο που υποστηρίζει την καύση και μπορεί εύκολα να προκαλέσει κίνδυνο όταν έρθει σε επαφή με γράσα και ακαθαρσίες. Επομένως, οι μετρητές ροής πρέπει να πληρούν τις απαιτήσεις καθαριότητας χωρίς λάδι και το υλικό πρέπει να είναι συμβατό με οξυγόνο και ο μετρητής ροής πρέπει να είναι μετρητής ροής αερίου εγκεκριμένος από την ATEX.

Ακριβής μέτρηση μετρητή ροής O2

Η ακρίβεια μέτρησης αερίου είναι επίσης πολύ σημαντική, καθώς διαφορετικά σενάρια απαιτούν διαφορετικά εύρη σφάλματος. Η βιομηχανική παραγωγή συνήθως απαιτεί ακρίβεια ± 1% έως ± 2,5%.

Αντιστοιχίστε το ροόμετρο οξυγόνου στις συνθήκες

Είναι απαραίτητο να επιλέξετε τον αντίστοιχο τύπο με βάση παραμέτρους όπως η κατάσταση οξυγόνου (αέριο/υγρό οξυγόνο), η πίεση, η θερμοκρασία, το εύρος ροής κ.λπ., προκειμένου να αποφύγετε τυχόν σφάλματα μέτρησης ή ζημιές στον εξοπλισμό που προκαλούνται από ασύμβατες συνθήκες λειτουργίας.

Ποιοι είναι οι κύριοι τύποι μετρητών ροής οξυγόνου;

Προς το παρόν, οι κύριοι μετρητές ροής οξυγόνου χωρίζονται κυρίως σε τρία βασικά μοντέλα, καθένα από τα οποία έχει σαφή σενάρια προσαρμογής και μοναδικά πλεονεκτήματα, τα οποία μπορούν να καλύψουν τις ανάγκες μέτρησης του μεγαλύτερου μέρους του αέριου οξυγόνου.

Ταυτόχρονα, διατίθενται επίσης εξειδικευμένα μοντέλα για ειδικές συνθήκες εργασίας, ώστε να διασφαλίζονται ακριβείς και ασφαλείς μετρήσεις σε διαφορετικά σενάρια.

Θερμικός μετρητής ροής μάζας για μέτρηση ροής O2

Θερμικός μετρητής ροής μάζας για αέριο O2

Πώς λειτουργεί ο θερμικός μετρητής ροής μάζας για το αέριο οξυγόνο;

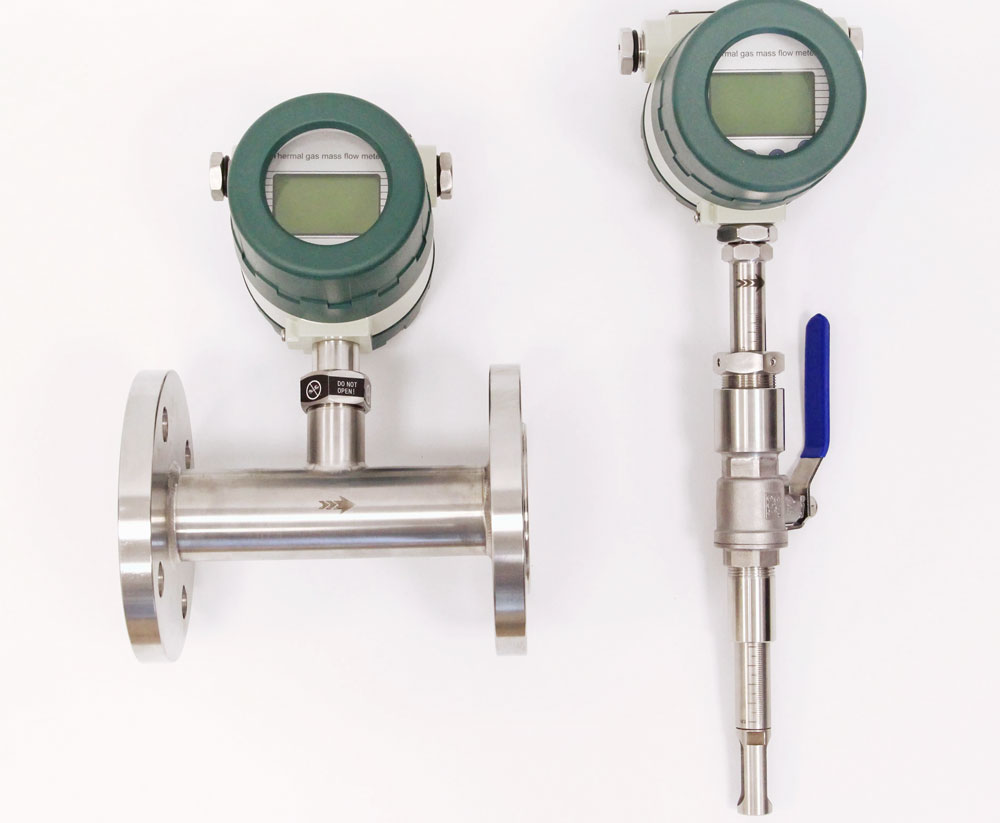

Θερμικός μετρητής ροής αερίου σειράς SRK-100, ο οποίος είναι ένα ευέλικτο εργαλείο για τη μέτρηση του αέριου οξυγόνου. Το βασικό του πλεονέκτημα έγκειται στην ισχυρή προσαρμοστικότητα και την εύκολη χρήση του. Η αρχή λειτουργίας του είναι να ανιχνεύει την απώλεια θερμότητας κατά τη ροή οξυγόνου μέσω θερμαντικών στοιχείων και αισθητήρων θερμοκρασίας και στη συνέχεια να τη μετατρέπει σε δεδομένα ροής.

Ποια είναι τα πλεονεκτήματα της χρήσης θερμικού μετρητή ροής μάζας για αέριο οξυγόνο;

• Είναι καλό για συνθήκες μικρής και μεσαίας ροής - είτε πρόκειται για συμβατικό μικρό και μεσαίο ρυθμό ροής από αρκετά κυβικά μέτρα έως δεκάδες κυβικά μέτρα ανά ώρα, είτε για ένα σενάριο μικρού ρυθμού ροής μόλις 10 sccm, μπορεί να εξάγει σταθερά δεδομένα.
• Μπορεί να καταγράψει τις διακυμάνσεις της ροής σε πραγματικό χρόνο, καθιστώντας το ιδιαίτερα κατάλληλο για βιομηχανικές διαδικασίες παραγωγής που απαιτούν δυναμική παρακολούθηση ροής.
• Η απώλεια πίεσης είναι ελάχιστη και δεν θα επηρεάσει σχεδόν καθόλου τη συνολική ισορροπία πίεσης του συστήματος χορήγησης οξυγόνου.
• Πολλαπλές μέθοδοι εγκατάστασης, όπως η εισαγωγή ή ο μετρητής ροής O2 σε αγωγό, μπορούν να επιλεγούν με ευελιξία.
• Εύκολη συντήρηση, απαιτείται μόνο τακτικός καθαρισμός του αισθητήρα, μειώνοντας σημαντικά το κόστος λειτουργίας και συντήρησης.
• Μπορεί επίσης να προσαρμοστεί σε διαφορετικές συνθήκες πίεσης, λειτουργώντας κανονικά σε περιβάλλοντα μέσης και υψηλής πίεσης που κυμαίνονται από ατμοσφαιρική πίεση έως δεκάδες bar. Το υλικό των υγρών μερών του αισθητήρα ροής οξυγόνου είναι κατασκευασμένο κυρίως από ανοξείδωτο χάλυβα 316L, καλύπτοντας πλήρως τις απαιτήσεις καθαρισμού χωρίς λάδι και πρόληψης διάβρωσης για τη μέτρηση οξυγόνου.

Μεταλλικός ροταμετρητής σωλήνα για μέτρηση ροής O2

Ροταμετρητής για αέριο O2

Πώς λειτουργεί το ροταμετρο για τη μέτρηση της ροής O2;

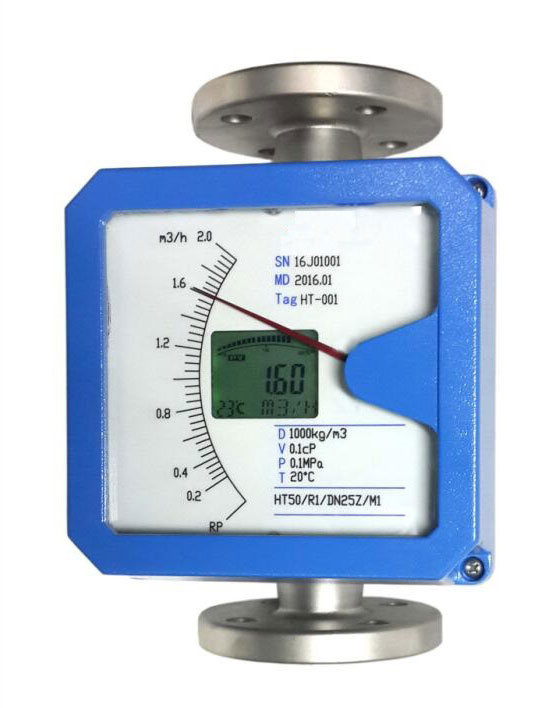

Μεταλλικός στροφόμετρος, ο οποίος μπορεί να θεωρηθεί ως η «πρακτικότερη» μέτρηση οξυγόνου, προτιμάται για την απλή δομή του και την υψηλή σχέση κόστους-αποτελεσματικότητας. Η αρχή μέτρησής του βασίζεται στην ισορροπία άνωσης και βαρύτητας και ο ρυθμός ροής υποδεικνύεται από τη θέση ανύψωσης του ρότορα μέσα στον κωνικό μεταλλικό σωλήνα. Η ένδειξη είναι διαισθητική και σαφής, και οι χειριστές επί τόπου μπορούν να διαβάσουν γρήγορα τα δεδομένα χωρίς επαγγελματική εκπαίδευση.

Ποια είναι τα πλεονεκτήματα της χρήσης μετρητή ροής μεταβλητής περιοχής για το O2;

Αυτός ο τύπος ροόμετρου είναι ιδιαίτερα κατάλληλος για τη μέτρηση χαμηλών έως μεσαίων ρυθμών ροής σε θερμοκρασία και πίεση δωματίου, όπως η παρακολούθηση του ρυθμού ροής εξόδου μικρού εξοπλισμού παραγωγής οξυγόνου και ο έλεγχος του ρυθμού ροής των κλάδων διανομής οξυγόνου σε εργαστήρια. Το εύρος κυμαίνεται συνήθως μεταξύ 0,1 κυβικών μέτρων και 100 κυβικών μέτρων ανά ώρα, γεγονός που μπορεί να καλύψει τις ανάγκες οξυγόνου των περισσότερων μικρών και μεσαίων συσκευών.

Το εξωτερικό κέλυφος και ο εσωτερικός σωλήνας είναι ως επί το πλείστον κατασκευασμένα από ανοξείδωτο χάλυβα, το οποίο έχει ισχυρή αντοχή στη διάβρωση και μπορεί να προσαρμοστεί σε ελαφρά όξινη διάβρωση σε βιομηχανικά περιβάλλοντα. Επιπλέον, το ποσοστό αποτυχίας είναι εξαιρετικά χαμηλό, με μόνο τον ρότορα και τον κωνικό σωλήνα ως βασικά εξαρτήματα, τα οποία δεν απαιτούν σχεδόν καμία συχνή συντήρηση και αντικατάσταση και έχουν προφανή πλεονεκτήματα ελέγχου κόστους.

Τι πρέπει να προσέξετε όταν μετράτε οξυγόνο με ροόμετρο;

Ωστόσο, πρέπει να σημειωθεί ότι είναι πιο κατάλληλο για μετρήσεις υπό σταθερές συνθήκες εργασίας. Εάν υπάρχουν σοβαρές διακυμάνσεις πίεσης ή ξαφνικές αλλαγές στον ρυθμό ροής, η ακρίβεια της μέτρησης θα επηρεαστεί σε κάποιο βαθμό. Επομένως, είναι πιο κατάλληλο για σενάρια ρουτίνας παρακολούθησης που δεν απαιτούν υψηλή δυναμική απόκριση.

Ροόμετρο στροβίλου για ροόμετρο οξυγόνου

Μετρητής ροής Vortex για αέριο O2

Πώς μετράει ο μετρητής ροής στροβίλου τη ροή αερίου O2;

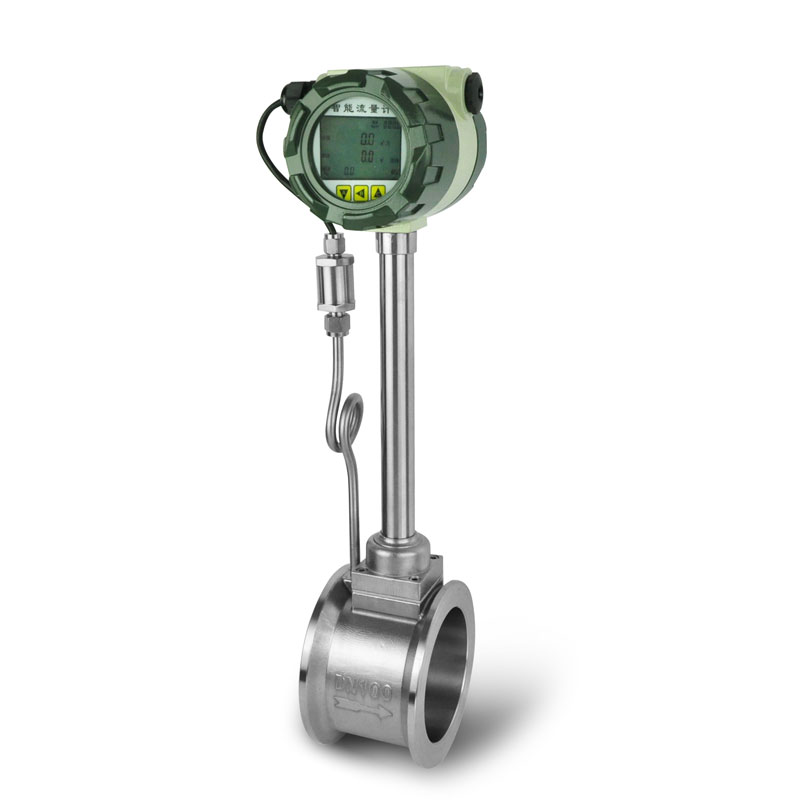

Το ροόμετρο στροβίλου ανήκει στην "κύρια δύναμη" της μέτρησης οξυγόνου υψηλής ροής, με τα πλεονεκτήματα της υψηλής ακρίβειας και του ευρέος εύρους. Χρησιμοποιεί το φαινόμενο στροβίλου Karman που παράγεται από το ρευστό που ρέει μέσω της γεννήτριας στροβίλου, καταγράφει τη συχνότητα του στροβίλου μέσω αισθητήρων και τη μετατρέπει σε ρυθμό ροής.

Ποια είναι τα πλεονεκτήματα της χρήσης ενός ροόμετρου στροβιλισμού για τη μέτρηση οξυγόνου;

• Η αρχή του μετρητή ροής Vortex το καθιστά σταθερό υπό συνθήκες υψηλής ροής - η σειρά μπορεί να καλύψει 10 κυβικά μέτρα έως χιλιάδες κυβικά μέτρα ανά ώρα, γεγονός που μπορεί να καλύψει τις ανάγκες παρακολούθησης της παροχής οξυγόνου υψηλής ροής σε βιομηχανικά σενάρια, όπως μεγάλα χημικά εργοστάσια και χαλυβουργεία.
• Έχει υψηλή ακρίβεια μέτρησης, συνήθως έως ± 1% FS, καλή επαναληψιμότητα, μικρή απόκλιση δεδομένων υπό μακροχρόνια λειτουργία και δεν επηρεάζεται από μικρές διακυμάνσεις στη θερμοκρασία και την πίεση του αερίου.
• Μπορεί να προσαρμοστεί σε συνθήκες εργασίας με υψηλή πίεση (έως δεκάδες bar ή και υψηλότερη) και υψηλή θερμοκρασία (συνήθως -40 βαθμοί Κελσίου ~200 βαθμοί Κελσίου) και έχει εξαιρετική σταθερότητα σε σύνθετα βιομηχανικά περιβάλλοντα.
• Τα εξαρτήματα του αισθητήρα ροής Vortex δεν έχουν κινούμενα μέρη, επομένως έχουν χαμηλή φθορά και μεγάλη διάρκεια ζωής κατά τη λήψη ογκομετρικής μέτρησης O2.
• Ψηφιακός μετρητής ροής αερίου για O2: Οι πομποί ροής Vortex υποστηρίζουν πολλαπλά σήματα εξόδου όπως 4-20mA/παλμό/συχνότητα/MODBUS RTU και HART, διευκολύνοντας τη σύνδεση στο κεντρικό σύστημα ελέγχου για απομακρυσμένη παρακολούθηση.
• Επιλογή με ενσωματωμένη αντιστάθμιση θερμοκρασίας και πίεσης, η οποία μπορεί να δει απευθείας πληροφορίες για τη θερμοκρασία, την πίεση, τον ρυθμό ροής και τη συνολική ροή O2 από την ψηφιακή οθόνη.

Προς το παρόν, υπάρχουν τρεις κύριοι τύποι μετρητών ροής οξυγόνου κύριας ροής, ο καθένας με τα δικά του σενάρια προσαρμογής: οι θερμικοί μετρητές ροής αερίου είναι κατάλληλοι για τη μέτρηση αερίου οξυγόνου, ειδικά για συνθήκες μικρής και μεσαίας ροής, με γρήγορη ταχύτητα απόκρισης, χαμηλή απώλεια πίεσης και εύκολη εγκατάσταση και συντήρηση. Ο μετρητής ροής με μεταλλικό σωλήνα έχει απλή δομή και μέτριο κόστος, κατάλληλος για τη μέτρηση μεσαίων και χαμηλών ρυθμών ροής σε θερμοκρασία δωματίου και πίεση, με διαισθητικές μετρήσεις και ισχυρή αντοχή στη διάβρωση. Ο μετρητής ροής Vortex είναι κατάλληλος για τη μέτρηση αερίου οξυγόνου υψηλής ροής, με υψηλή ακρίβεια, ευρύ φάσμα, προσαρμοστικότητα σε συνθήκες υψηλής πίεσης και θερμοκρασίας και καλή σταθερότητα.

Πώς να μετρήσετε τη μικρή ροή οξυγόνου, όπως 10 sccm;

Μετρητής/ελεγκτής ροής αερίου O2 εξαιρετικά χαμηλής ροής

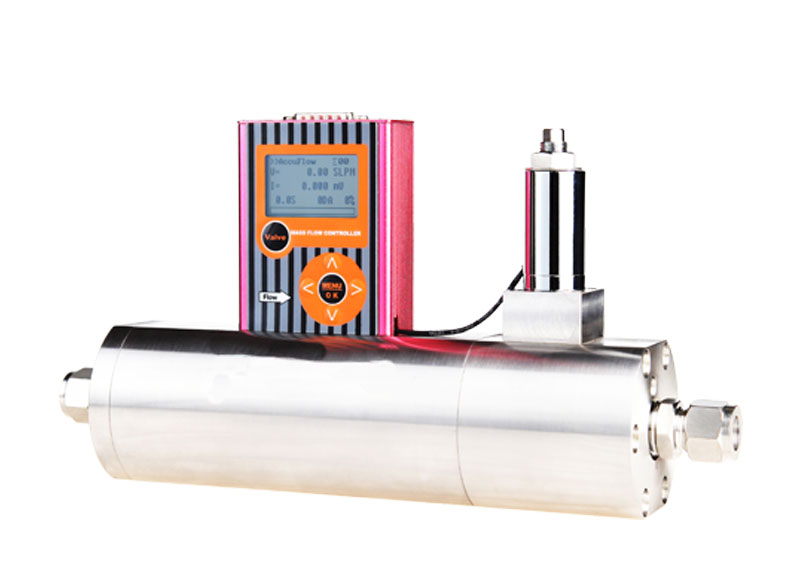

Η μέτρηση μικρού ρυθμού ροής οξυγόνου (όπως 1 sccm, 10 sccm, 100sccm κ.λπ.) απαιτεί ισορροπία μεταξύ ακρίβειας και δυνατότητας ελέγχου, και η προτιμώμενη επιλογή είναι ένας μικρός θερμικός μετρητής ροής αερίου και ελεγκτής. Αυτός ο τύπος εξοπλισμού χρησιμοποιεί την αρχή της θερμικής διάχυσης για να επιτύχει ακριβή μέτρηση ανιχνεύοντας τις αλλαγές θερμότητας κατά τη ροή αερίου. Το εύρος μπορεί να είναι τόσο χαμηλό όσο 0~1L/h και η ακρίβεια μέτρησης μπορεί να φτάσει το ± 1% FS, γεγονός που μπορεί να καλύψει τις ανάγκες εργαστηρίου, ιατρικού εξοπλισμού, μικρών δοχείων αντίδρασης και άλλων σεναρίων. Ταυτόχρονα, ο ενσωματωμένος ελεγκτής ροής μπορεί να επιτύχει με ακρίβεια άμεση ρύθμιση ροής αερίου O2 χωρίς την ανάγκη πρόσθετων μονάδων ελέγχου, καθιστώντας εύκολη τη λειτουργία της. Η συσκευή έχει συμπαγές μέγεθος, χαμηλές απαιτήσεις χώρου εγκατάστασης και είναι κατάλληλη για στενές συνθήκες εργασίας.

Πώς να μετρήσετε τον ρυθμό ροής υγρού οξυγόνου (LOX);

Κρυογονική μέτρηση ροής LOX

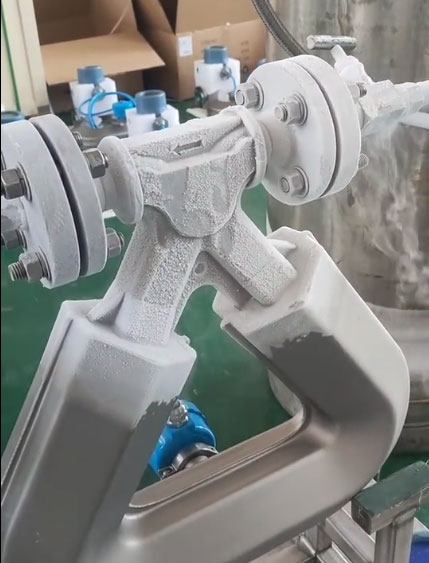

Το υγρό οξυγόνο έχει τα χαρακτηριστικά της εξαιρετικά χαμηλής θερμοκρασίας (περίπου -183 βαθμοί Κελσίου) και της εύκολης αεριοποίησης. Οι συμβατικοί μετρητές ροής δεν μπορούν να αντέξουν σε ακραίες χαμηλές θερμοκρασίες και απαιτούν τη χρήση εξειδικευμένων μετρητών ροής Coriolis. Αυτός ο τύπος μετρητή ροής υιοθετεί την αρχή της μέτρησης της μαζικής ροής, η οποία δεν επηρεάζεται από τις αλλαγές θερμοκρασίας, πίεσης και πυκνότητας και μπορεί να λειτουργεί σταθερά σε περιβάλλοντα εξαιρετικά χαμηλής θερμοκρασίας. Ως υλικό θα πρέπει να επιλέγεται κράμα ανοξείδωτου χάλυβα ανθεκτικό σε χαμηλή θερμοκρασία για την αποφυγή ρωγμών σε χαμηλή θερμοκρασία. Ο δομικός σχεδιασμός θα πρέπει να έχει καλή απόδοση μόνωσης για να αποτρέπεται η επίδραση της εξάτμισης του υγρού οξυγόνου στη μέτρηση.

Ταυτόχρονα, είναι απαραίτητο να πληρούνται τα πρότυπα καθαρισμού χωρίς λάδι, να εξαλείφονται οι κίνδυνοι για την ασφάλεια και να χρησιμοποιείται ευρέως στην αποθήκευση υγρού οξυγόνου, στις μεταφορές, στις χημικές, αεροδιαστημικές και άλλες βιομηχανίες για την παρακολούθηση της ροής υγρού οξυγόνου.

Ποιες τεχνικές παραμέτρους πρέπει να ελέγξετε κατά την επιλογή ενός μετρητή ροής οξυγόνου;

Εκτός από τις βασικές λειτουργίες, η επιλογή θα πρέπει να επικεντρώνεται στον έλεγχο των ακόλουθων παραμέτρων:

• Το εύρος μέτρησης θα πρέπει να καλύπτει το πραγματικό εύρος ροής που χρησιμοποιείται. Οι χρήστες πρέπει να παρέχουν στους μηχανικούς του silverinstruments.com την ελάχιστη, την κανονική και τη μέγιστη ροή για να διαστασιολογήσουν το σωστό μέγεθος του αισθητήρα ροής O2, ώστε να αποφευχθεί η επηρεασμός της ακρίβειας εάν το εύρος είναι πολύ μεγάλο ή πολύ μικρό.
• Το επίπεδο ακρίβειας καθορίζεται από την αρχή του μετρητή ροής, χρησιμοποιώντας το εύρος, τη θερμοκρασία λειτουργίας και την πίεση, με βιομηχανικές σκηνές που κυμαίνονται από ± 1,5% έως ± 2,5% και απαιτήσεις υψηλής ακρίβειας που κυμαίνονται από ± 0,5% έως ± 1%.
• Η πίεση και η θερμοκρασία λειτουργίας πρέπει να ταιριάζουν με τις πραγματικές συνθήκες εργασίας. Το εύρος αντίστασης πίεσης του εξοπλισμού πρέπει να επιβεβαιωθεί για τη μέτρηση αερίου οξυγόνου και η ικανότητα ανοχής σε χαμηλή θερμοκρασία πρέπει να επαληθευτεί για τη μέτρηση υγρού οξυγόνου.
• Δώστε προτεραιότητα στο πρωτόκολλο 4-20mA/παλμό ή HART για τα σήματα εξόδου, ώστε να διευκολυνθεί η πρόσβαση στα συστήματα ελέγχου.
• Το υλικό θα πρέπει να είναι κατασκευασμένο από υλικά συμβατά με το οξυγόνο, όπως το ανοξείδωτο ατσάλι 316L, για να εξασφαλίζεται η ασφάλεια και η σταθερότητα.
