Μετρητής ροής εισαγωγής πεπιεσμένου αέρα

Ροόμετρο εισαγωγής για τη μέτρηση πεπιεσμένου αέρα: μια βολική και οικονομική επιλογή

Κατά την εγκατάσταση ενός μετρητή ροής σε ένα σύστημα πεπιεσμένου αέρα, η πρώτη αντίδραση πολλών ανθρώπων είναι να κόψουν ένα τμήμα του αγωγού και να εγκαταστήσουν ένα εν σειρά με σύνδεση φλάντζας ή βίδα. Αλλά τα τελευταία χρόνια, όλο και περισσότερα εργοστάσια έχουν αρχίσει να χρησιμοποιούν μετρητές ροής εισαγωγής, ειδικά για τη μέτρηση πεπιεσμένου αέρα. Γιατί συμβαίνει αυτό;

Γιατί οι πελάτες θέλουν να αγοράσουν μετρητή ροής εισαγωγής για πεπιεσμένο αέρα;

Οι πελάτες προτιμούν να χρησιμοποιούν μετρητή ροής εισαγωγής για πεπιεσμένο αέρα λόγω εύκολης εγκατάστασης

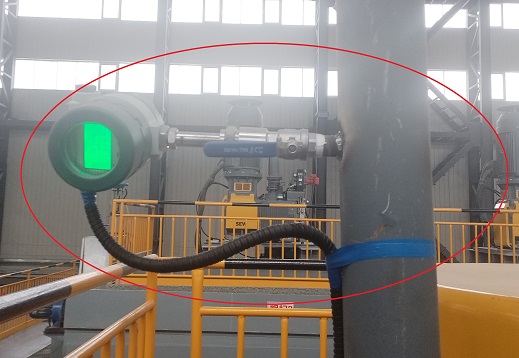

Ένα χαρακτηριστικό των συστημάτων πεπιεσμένου αέρα είναι ότι οι αγωγοί είναι συχνά ήδη τοποθετημένοι και η παραγωγή δεν μπορεί να διακοπεί. Εάν ο αγωγός κοπεί και συγκολληθεί ξανά μόνο για να εγκατασταθεί ένας αισθητήρας ροής πεπιεσμένου αέρα εκείνη τη στιγμή, οι απώλειες από τη διακοπή της παραγωγής θα είναι πολύ πιο ακριβές από το ροόμετρο. Το μεγαλύτερο πλεονέκτημα των ενσωματούμενων ροόμετρων είναι ότι μπορούν να εγκατασταθούν ηλεκτρονικά - ανοίγοντας μια τρύπα στον αγωγό και εισάγοντας τον αισθητήρα, η βίδα μπορεί να σφιχτεί και να χρησιμοποιηθεί χωρίς να επηρεαστεί η παραγωγή. Ιδιαίτερα κατάλληλο για έργα ανακαίνισης ή για εργοτάξια με παλιούς αγωγούς που δεν τολμούν να κάνουν σημαντικές αλλαγές.

Γιατί οι άνθρωποι προτιμούν τον μετρητή ροής αέρα εισαγωγής από τους ενσωματωμένους αισθητήρες;

Το πρώτο είναι φθηνό, το οποίο όχι μόνο εξοικονομεί το κόστος του συνολικού πομπού ροής αέρα, αλλά και πολλά έξοδα εγκατάστασης. Δεν χρειάζεται να κόβετε σωλήνες, δεν χρειάζεται να συνδέετε φλάντζες, δεν χρειάζονται γερανοί, δύο εργάτες μπορούν να το χειριστούν σε μισή μέρα.
Το δεύτερο είναι η χαμηλή απώλεια πίεσης, με μόνο έναν αισθητήρα και σχεδόν καθόλου μπλοκάρισμα από τον άνεμο, καθιστώντας το ιδιαίτερα φιλικό προς τα συστήματα πεπιεσμένου αέρα που ήδη έχουν «έλλειψη αέρα».
Το τρίτο είναι η ευελιξία. Εάν εγκατασταθεί σε αυτόν τον σωλήνα σήμερα και το σύστημα ανακαινιστεί αύριο, μπορεί ακόμα να χρησιμοποιηθεί αφαιρώντας και αντικαθιστώντας τον σωλήνα.
Παρακαλώ σημειώστε:
Ωστόσο, δεν μπορούν να χρησιμοποιηθούν όλοι οι αγωγοί για μετρητές ροής αέρα εισαγωγής, όπως οι 1/2", 3/4 ίντσας και 1", οι οποίοι δεν μπορούν να χρησιμοποιηθούν για μετρητές ροής αέρα με σύνδεση. Εάν επιλεγεί θερμικός μετρητής ροής εισαγωγής, μπορούν να επιλεγούν σωλήνες με διάμετρο 2 ίντσες ή περισσότερο, όπως αγωγός πεπιεσμένου αέρα 3 ιντσών ή 4 ιντσών. Εάν επιλεγεί μετρητής ροής στροβίλου, ένας εισαγόμενος αισθητήρας στροβίλου μπορεί να χρησιμοποιηθεί μόνο για μεγάλα τμήματα σωλήνων 6 ιντσών ή περισσότερο.

Δύο συνήθως χρησιμοποιούμενοι μετρητές ροής εισαγωγής για πεπιεσμένο αέρα

Υπάρχουν σήμερα δύο κύριες μέθοδοι για τη μέτρηση του πεπιεσμένου αέρα:

Θερμικός μετρητής ροής μάζας εισαγωγής:

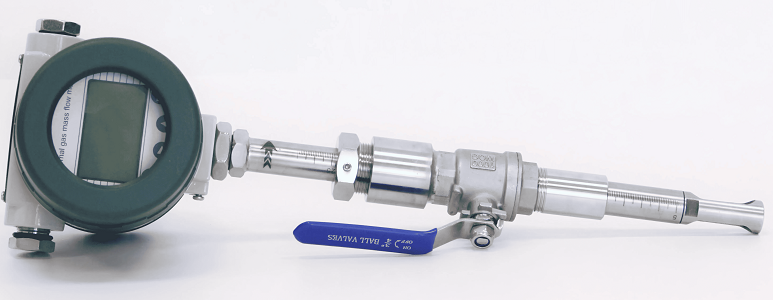

Θερμικός μετρητής ροής μάζας εισαγωγής

Ο θερμικός μετρητής ροής μάζας υπολογίζει τον ρυθμό ροής θερμαίνοντας και μετρώντας τη θερμοκρασία με έναν αισθητήρα. Το πλεονέκτημά του είναι το ευρύ φάσμα του, το οποίο μπορεί να μετρήσει με ακρίβεια από ελαφρούς έως ισχυρούς ανέμους, και ο αισθητήρας δεν φοβάται τους κραδασμούς, καθιστώντας τον κατάλληλο για καταστάσεις όπου η ροή αέρα στην έξοδο του σταθμού συμπίεσης αέρα είναι ασταθής. Το μειονέκτημα είναι ότι είναι ευαίσθητος στη σκόνη και τους λεκέδες λαδιού, και εάν το πίσω μέρος του συμπιεστή αέρα δεν υποστεί σωστή επεξεργασία, ο αισθητήρας είναι επιρρεπής σε βρωμιά. Τα καλά νέα είναι ότι ο θερμικός μετρητής ροής μάζας που εισάγεται και ο ενσωματωμένος θερμικός μετρητής ροής μάζας έχουν την ίδια ακρίβεια.

Ροόμετρο στροβίλου εισαγωγής:

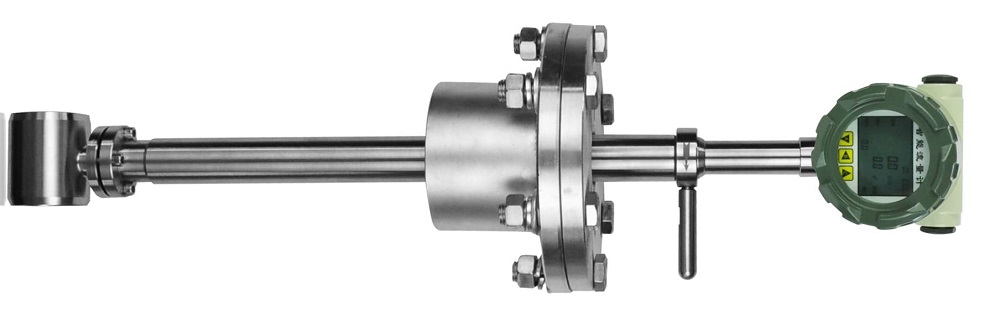

Μετρητής ροής στροβίλου εισαγωγής

Ο ρυθμός ροής υπολογίζεται με βάση τη συχνότητα στροβιλισμού πίσω από τον αισθητήρα. Είναι στιβαρός και ανθεκτικός στη βρωμιά, με ορισμένους λεκέδες λαδιού και υδρατμούς να μην τον επηρεάζουν ιδιαίτερα. Η τιμή του είναι συνήθως ένα επίπεδο χαμηλότερη από αυτή των παραδοσιακών αντλιών θερμότητας. Αλλά φοβούνται τους κραδασμούς. Εάν ο συμπιεστής αέρα δονείται έντονα ή ο αγωγός δονείται έντονα, η μέτρηση μπορεί να δείξει ένα άλμα. Το εύρος είναι επίσης στενότερο από αυτό του τύπου θέρμανσης και μπορεί να μετρήσει καλά σε ισχυρούς ανέμους, αλλά μπορεί να "σβήσει" σε ασθενείς ανέμους. Αλλά ο μετρητής ροής τύπου στροβιλισμού εισαγωγής έχει χαμηλότερη ακρίβεια από τον μετρητή ροής στροβιλισμού εν σειρά.

Ποια είναι η τιμή του μετρητή ροής πεπιεσμένου αέρα εισαγωγής;

Παίρνετε αυτό που πληρώνετε. Ο αισθητήρας ροής στροβίλου εισαγωγής που παράγεται στην Κίνα μπορεί να αγοραστεί με περίπου 1.000~2.000 δολάρια ΗΠΑ, ανάλογα με το υλικό, το μέγεθος του αγωγού αέρα και τη λειτουργία του μετρητή ροής.

Ενώ για την εισαγωγή θερμικού μετρητή ροής μάζας, το κόστος ξεκινά από 900 $.

Γενικά, στο σενάριο πεπιεσμένου αέρα, εκτός αν πρόκειται για έναν ολοκαίνουργιο αγωγό ή ένα οικονομικά αποδοτικό έργο, η τοποθέτηση μετρητών ροής πεπιεσμένου αέρα είναι συχνά μια πιο πρακτική επιλογή. Είναι σαν ένα στηθοσκόπιο για έναν "ιατρό σωλήνων", το οποίο μπορεί να διαγνώσει προβλήματα συστήματος χωρίς χειρουργική επέμβαση. Για τα περισσότερα εργοστάσια, είναι επαρκές, εύκολο στη χρήση και χωρίς ανησυχίες.
