Μετρητής ροής χλωριούχου μεθυλίου

Μετρητής ροής χλωριούχου μεθυλίου

Related Products

  • Μετρητής ροής υγρού-μετρητής ροής Coriolis

    Μετρητής ροής υγρού-μετρητής ροής Coriolis

    Ο μετρητής ροής Coriolis θεωρείται ευρέως ως ο πιο ακριβής και υψηλότερης τεχνολογίας μετρητής ροής υγρής μάζας στην αγορά σήμερα. Εφαρμόζεται σε μια μεγάλη ποικιλία βιομηχανικών και δημοτικών χώρων, το ...

  • Ενσωματωμένος μετρητής ροής στροβίλου

    Ενσωματωμένος μετρητής ροής στροβίλου

    Ο ενσωματωμένος μετρητής ροής στροβίλου είναι ένα όργανο μέτρησης ακριβείας ροής που μπορεί να χρησιμοποιηθεί για τη μέτρηση της ροής και του συνολικού όγκου των μέσων. Ο ενσωματωμένος μετρητής ροής στροβίλου έχει συμπαγή και ελαφριά δομή, ...

Τι είναι το χλωριούχο μεθύλιο;

Το μεθυλοχλωρίδιο (CH₃Cl), επίσης γνωστό ως χλωρομεθάνιο, είναι ένα άχρωμο υγρό που χρησιμοποιείται ευρέως ως ψυκτικό μέσο και διαλύτης.

Γιατί να μετρήσετε τη ροή υγρού χλωριούχου μεθυλίου;

1. Συμμόρφωση με τους κανονισμούς ασφαλείας: Το μεθυλοχλωρίδιο είναι επικίνδυνο. Ο ακριβής έλεγχος ροής αποτρέπει τις διαρροές και την έκθεση.
2. Αποδοτικότητα διεργασίας: Η σωστή δοσολογία διασφαλίζει σταθερή ποιότητα προϊόντος στις χημικές αντιδράσεις.
3. Εξοικονόμηση Κόστους: Η ελαχιστοποίηση των αποβλήτων μειώνει τα λειτουργικά έξοδα.

Γιατί να χρησιμοποιήσετε ένα μετρητή ροής υγρού στροβίλου για μεθυλοχλωρίδιο;

Οι μετρητές ροής υγρού στροβίλου είναι ιδανικοί για τη μέτρηση του μεθυλοχλωριδίου στην υγρή του κατάσταση.

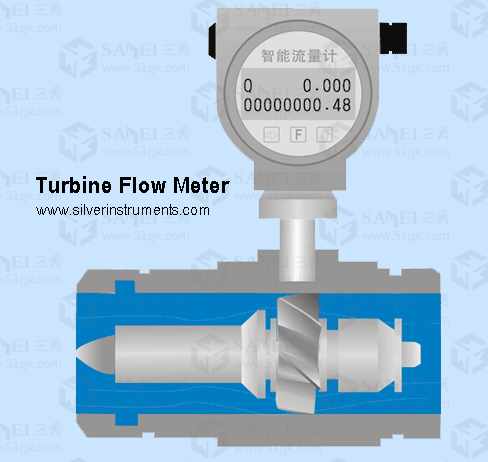

turbine flow meters working principle
- Ένας ρότορας (στρόβιλος) περιστρέφεται καθώς υγρό μεθυλοχλωρίδιο ρέει μέσα από τον μετρητή.
- Η ταχύτητα περιστροφής είναι ανάλογη με τον ρυθμό ροής.
- Οι αισθητήρες ανιχνεύουν την κίνηση της τουρμπίνας και τη μετατρέπουν σε σήμα ροής.
- Οι μετρητές ροής υγρού στροβίλου μπορούν να μετρήσουν αποτελεσματικά μη διαβρωτικό, χαμηλού ιξώδους και καθαρό μεθυλοχλωρίδιο λόγω των ρευστών ιδιοτήτων του.

Βασικά πλεονεκτήματα του μετρητή ροής υγρού στροβίλου

Υψηλή ακρίβεια: Μετράει τους ρυθμούς ροής με ακρίβεια ±0,5% έως ±1%.
Ευρύ φάσμα ροής: Κατάλληλο τόσο για χαμηλές όσο και για υψηλές ταχύτητες ροής (π.χ., 0,1 LPM έως 10.000 LPM).
Ανθεκτικότητα: Ο αισθητήρας ροής από ανοξείδωτο χάλυβα αντιστέκεται στη διάβρωση από το χλωριούχο μεθυλεστέρα.
Φθηνό: Χαμηλής τιμής και κόστους μετρητής ροής CH₃Cl όταν χρησιμοποιείται μετρητής ροής τεχνολογίας TUF.

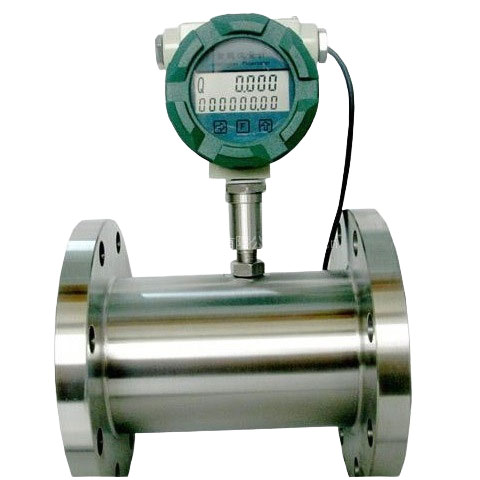

-Τεχνικές προδιαγραφές για μετρητές ροής στροβίλου χλωριούχου μεθυλίου:

Υλικό: Βρεγμένα μέρη του αισθητήρα ροής υγρού: μετρητής ροής από ανοξείδωτο χάλυβα
Εύρος θερμοκρασίας: -50°C έως 150°C (-58°F έως 302°F)
Ονομαστική πίεση: Έως 1000 psi (69 bar) Σήμα εξόδου: 4-20 mA, παλμός ή Modbus, RTU, RS485 Εγκατάσταση: Οριζόντια ή κάθετη
Αναλογία κλίσης: 1:10~ 1:20
Σύνδεση διεργασίας: Φλάντζα, γκοφρέτα, νήμα, τρι-σφιγκτήρας

-Εύρος ροής για αισθητήρες ροής στροβίλου μεθυλοχλωριδίου:
Size (mm) Standard Flow (m3/h) Extended Flow (m3/h)
DN4 (1/8 inch) 0.04-0.25 0.04-0.24
DN6 (1/4 inch) 0.1-0.6 0.06-0.6
DN10 (3/8 inch) 0.2-1.2 0.15-1.5
DN15(1/2inch) 0.6-6 0.4-8
DN20 (3/4 inch) 0.8-8 0.45-9
DN25 (1 inch) 45667 0.5-10
DN32 (1-1/4inch) 1.5-15 0.8-15
DN40(1-1/2 inch) 45708 45677
DN50 (2 inch) 4-40 2-40
DN65 (2-1/2 inch) 7-70 4-70
DN80 (3 inch) 10-100 5-100
DN100 (4 inch) 20-200 10-200
DN125 (5 inch) 25-250 13-250
DN150 (6 inch) 30-300 15-300
DN200 (8 inch) 80-800 40-800

Πλεονεκτήματα των μετρητών ροής στροβίλου για το χλωριούχο μεθυλεστέρα

1. Οικονομικά αποδοτικό: Χαμηλότερο αρχικό κόστος σε σύγκριση με τους μετρητές ροής Coriolis .
2. Εύκολη εγκατάσταση: Ο συμπαγής σχεδιασμός ταιριάζει σε υπάρχοντες αγωγούς.
3. Δεδομένα σε πραγματικό χρόνο: Ο μετρητής ροής τύπου ψηφιακής οθόνης παρέχει άμεσο ρυθμό ροής και μετρήσεις συνολικού όγκου.

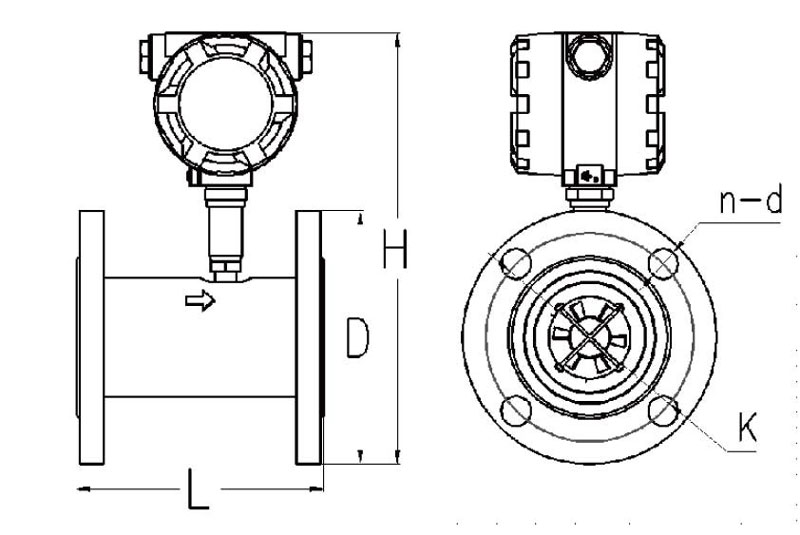

Διαστάσεις μετρητή ροής χλωριούχου μεθυλίου τύπου στροβίλου

Dimensions of turbine type Methyl Chloride flow meter
Diameter (mm) L (mm) D (mm) K (mm) H(mm) d (mm) n Press. Rate
Pulse Pulse with Ex 4-20mA with Ex Digital Display
15 75 95 65 175 180 180 245 14 4 2.5 Mpa
20 80 105 75 185 190 190 255 14 4
25 100 115 85 200 195 195 260 14 4
32 140 140 100 210 215 215 275 18 4
40 140 150 110 195 220 220 285 18 4
50 150 165 125 230 235 235 295 18 4
65 170 185 145 255 260 260 325 18 4 1.6 Mpa
80 200 200 160 260 265 265 330 18 8
100 220 220 180 285 285 285 350 18 8
125 250 250 210 310 315 315 380 18 8
150 300 285 240 345 345 345 410 22 8
200 360 340 295 395 400 400 465 22 12

Πώς να διορθώσετε την εγκατάσταση του μετρητή ροής χλωριούχου μεθυλίου;

Θέσεις τοποθέτησης
Οι μετρητές ροής στροβίλων θα πρέπει να εγκαθίστανται στο χώρο σύμφωνα με τις παρακάτω απαιτήσεις:
Εύκολη συντήρηση/Χωρίς δόνηση/Χωρίς ηλεκτρομαγνητική διεπαφή/Μακριά από πηγή θερμότητας/Κατεύθυνση ροής
(Όλα τα ροόμετρα στροβίλου SILVER έχουν σχεδιαστεί για να μετρούν τη ροή μόνο προς μία κατεύθυνση. Το βέλος στο σώμα υποδεικνύει την κατεύθυνση.)

Απαιτούμενα μήκη ευθύγραμμων διαδρομών

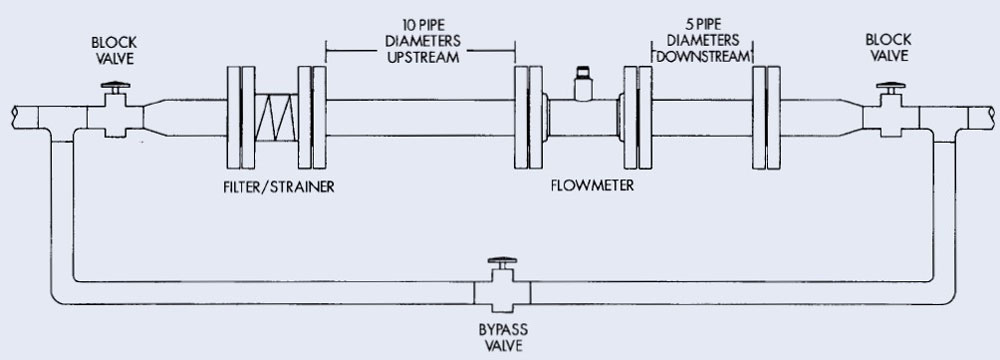

Συσκευές που αλλάζουν τη ροή, όπως γωνίες, βαλβίδες και μειωτήρες, μπορούν να επηρεάσουν την ακρίβεια. Δείτε το διάγραμμα 1 για μια τυπική εγκατάσταση συστήματος μετρητή ροής.
Typical Flow Meter System Installation

Οι συνιστώμενες οδηγίες δίνονται για την ενίσχυση της ακρίβειας και τη μεγιστοποίηση της απόδοσης. Οι αποστάσεις που δίνονται εδώ είναι οι ελάχιστες απαιτήσεις. Διπλασιάστε τες για τα επιθυμητά μήκη ευθύγραμμων σωλήνων.
Ανάντη: επιτρέψτε ένα ελάχιστο μήκος ευθύγραμμου σωλήνα τουλάχιστον 10 φορές την εσωτερική διάμετρο του σωλήνα. Για παράδειγμα, με τον σωλήνα 50 mm, 500 mm ευθύγραμμου σωλήνα θα πρέπει να βρίσκονται αμέσως ανάντη. Το επιθυμητό μήκος ευθύγραμμου σωλήνα ανάντη είναι 1000 mm.

Κατάντη: επιτρέψτε ένα ελάχιστο μήκος ευθύγραμμου σωλήνα τουλάχιστον 5 φορές την εσωτερική διάμετρο του σωλήνα. Για παράδειγμα, με τον σωλήνα 50 mm, θα πρέπει να υπάρχουν 250 mm ευθύγραμμου σωλήνα αμέσως ανάντη. Το επιθυμητό μήκος ευθύγραμμου σωλήνα ανάντη είναι 500 mm.

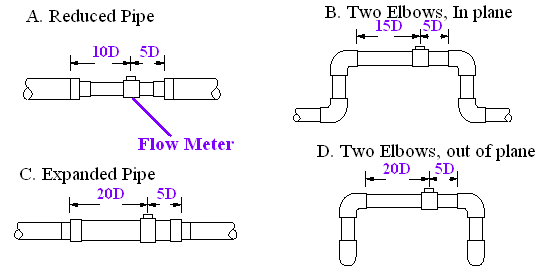

Δείτε το διάγραμμα 2 για την απαίτηση μήκους ευθύγραμμου σωλήνα όταν υπάρχει συσκευή τροποποίησης.
Number of Pipe Diameter

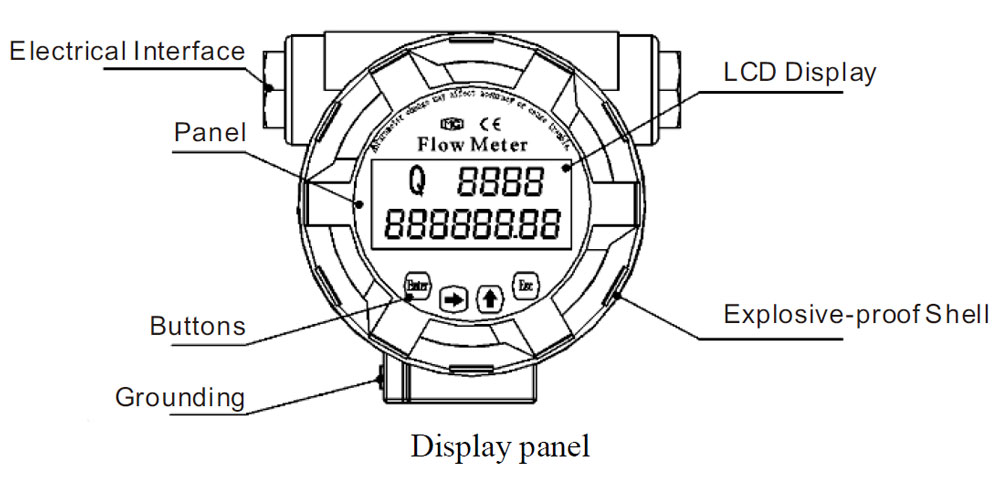

Πώς φαίνεται η ψηφιακή οθόνη του μετρητή ροής τουρμπίνας μας

silver instruments turbine flow meter digital display

Σύναψη

Για την ασφαλή και αποτελεσματική μέτρηση της ροής του μεθυλοχλωριδίου, οι μετρητές ροής υγρού στροβίλου προσφέρουν μια αξιόπιστη και οικονομικά αποδοτική λύση. Η υψηλή ακρίβεια, η ανθεκτικότητα και η ευκολία χρήσης τους τα καθιστούν οικονομική επιλογή για τις βιομηχανίες που χειρίζονται αυτή την κρίσιμη χημική ουσία.
Χρειάζεστε ένα ροόμετρο χλωριούχου μεθυλίου; Επικοινωνήστε μαζί μας (SALES@SILVERINSTRUMENTS.COM) σήμερα για συμβουλές από ειδικούς!
