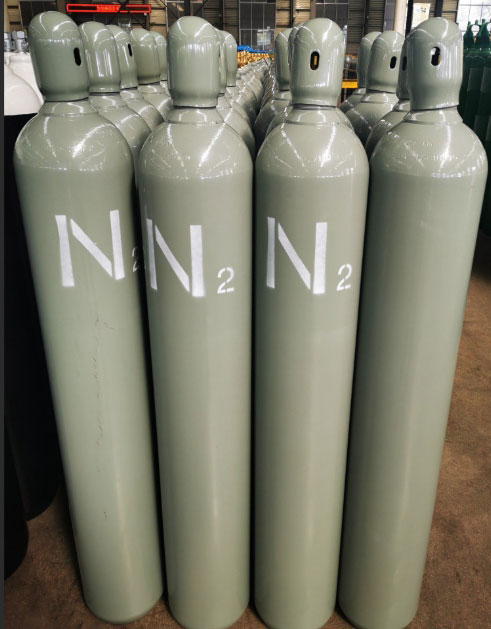

Χαρακτηριστικά των Προκλήσεων Μέτρησης Αζώτου και Πίεσης

Το άζωτο (N₂), ως ένα από τα πιο συχνά χρησιμοποιούμενα αδρανή αέρια σε βιομηχανικές εφαρμογές, διαθέτει μοναδικές φυσικές και χημικές ιδιότητες που επιβάλλουν ειδικές απαιτήσεις στις συσκευές μέτρησης πίεσης. Πρώτον, το άζωτο (N₂) είναι ένα άχρωμο, άοσμο αέριο σε κανονική θερμοκρασία και πίεση, με πυκνότητα ελαφρώς χαμηλότερη από τον αέρα (1,25 g/L έναντι 1,29 g/L στον αέρα), πράγμα που σημαίνει ότι τα δυναμικά χαρακτηριστικά του αερίου πρέπει να λαμβάνονται υπόψη για τη μέτρηση της ροής των αγωγών. Δεύτερον, το άζωτο είναι χημικά εξαιρετικά σταθερό και σπάνια αντιδρά με άλλες ουσίες. Ενώ αυτό μειώνει τους κινδύνους διάβρωσης, καθιστά επίσης αναποτελεσματικούς τους παραδοσιακούς αισθητήρες που βασίζονται σε χημικές αντιδράσεις ή αρχές προσρόφησης.


Στις βιομηχανικές διεργασίες, τα εύρη πίεσης του αζώτου ποικίλλουν δραματικά—από άζωτο χαμηλής πίεσης που παράγεται από εξοπλισμό διαχωρισμού αέρα (πιθανώς μόλις μερικά kPa) έως δεξαμενές αποθήκευσης υψηλής πίεσης (έως 40MPa ή περισσότερο). Εν τω μεταξύ, η θερμοκρασία του αζώτου μπορεί να κυμαίνεται από κρυογονικό υγρό άζωτο στους -196°C έως αρκετές εκατοντάδες βαθμούς Κελσίου σε διεργασίες υψηλής θερμοκρασίας. Αυτές οι ακραίες συνθήκες λειτουργίας απαιτούν εξοπλισμό μέτρησης με εξαιρετική περιβαλλοντική προσαρμοστικότητα και σταθερή απόδοση.


Ιδιαίτερα αξιοσημείωτο είναι ότι το άζωτο υπό υψηλή πίεση μπορεί να εμφανίσει μη ιδανική συμπεριφορά αερίου, αποκλίνοντας από την ιδανική εξίσωση κατάστασης αερίου. Αυτό απαιτεί από τις συσκευές μέτρησης πίεσης να αντισταθμίζουν με ακρίβεια τις επιδράσεις της θερμοκρασίας. Επιπλέον, σε βιομηχανίες με αυστηρές απαιτήσεις καθαρότητας, όπως οι ημιαγωγοί και τα φαρμακευτικά προϊόντα, ο εξοπλισμός μέτρησης πρέπει να διασφαλίζει μηδενική μόλυνση, αποφεύγοντας τυχόν πιθανές επιπτώσεις απαγωγής αερίων ή προσρόφησης υλικού.

Τεχνικά πλεονεκτήματα των μεταδοτών πίεσης σειράς SH308-M

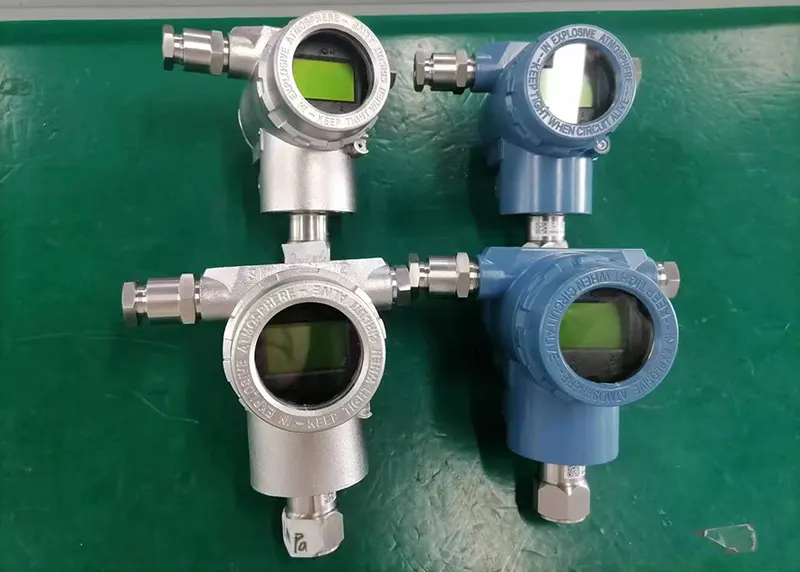

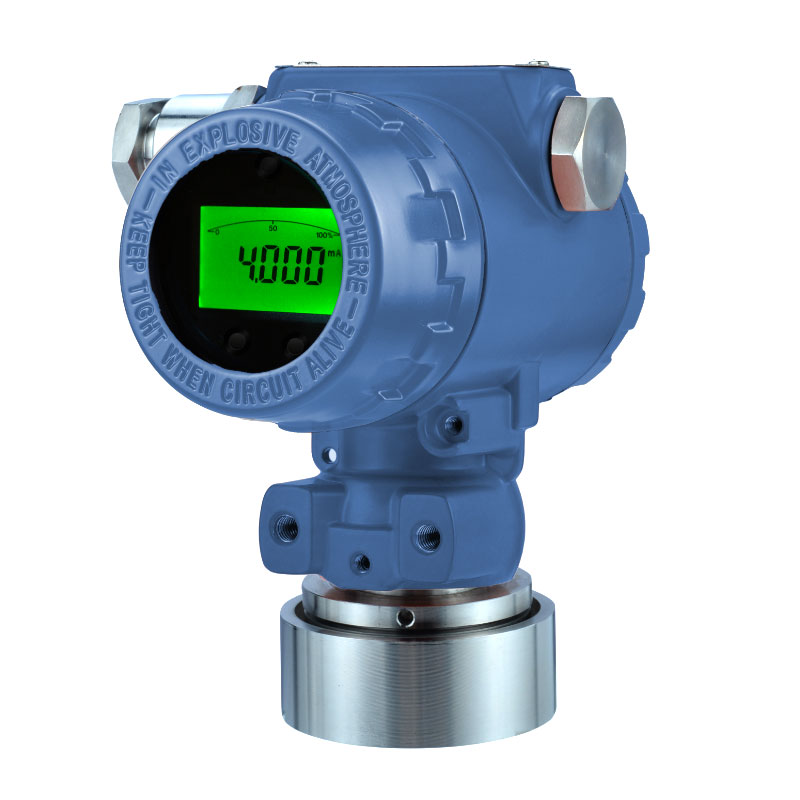

Οι μεταδότες πίεσης σειράς H308-M είναι η ιδανική επιλογή για τη μέτρηση της πίεσης N2

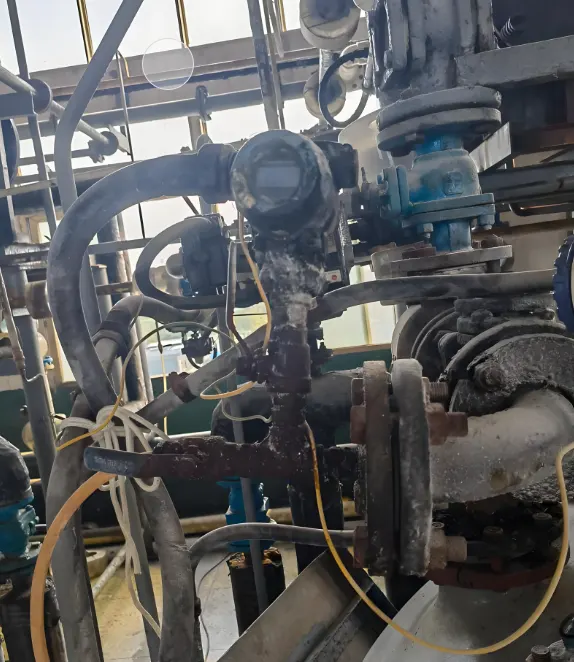

Ο πομπός πίεσης σειράς SH308-M χρησιμοποιεί ένα τσιπ αισθητήρα συντονισμού μονοκρυσταλλικού πυριτίου και προηγμένη τεχνολογία MEMS, καλύπτοντας τέλεια τις αυστηρές απαιτήσεις της μέτρησης αζώτου.

Τα βασικά τεχνικά πλεονεκτήματά του αντικατοπτρίζονται στις ακόλουθες πτυχές:

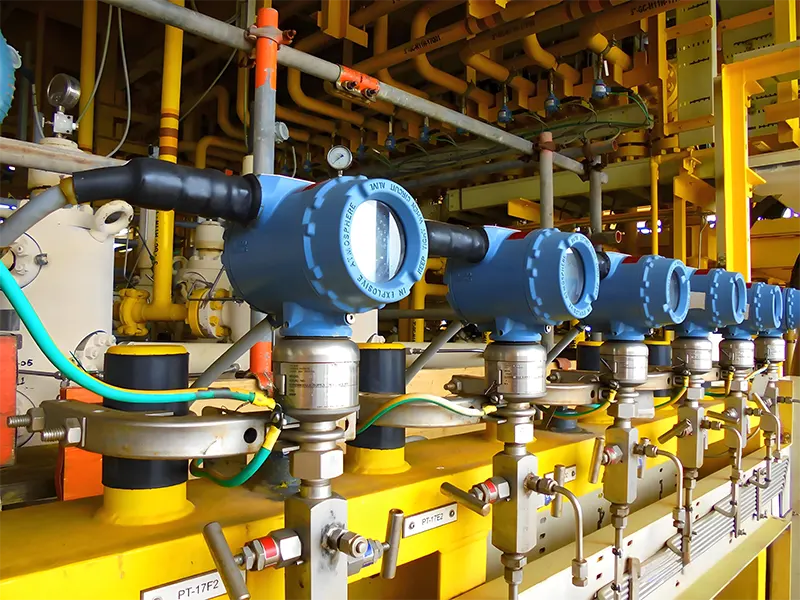

✔ Κορυφαία απόδοση υπερπίεσης παγκοσμίως

Ο πομπός πίεσης διαθέτει μοναδικό σχεδιασμό αισθητήρα μονοκρυσταλλικού πυριτίου με δυνατότητα υπερπίεσης έως και 50MPa, ξεπερνώντας κατά πολύ τους συμβατικούς αισθητήρες διάχυτου πυριτίου ή κεραμικούς χωρητικούς αισθητήρες https://www.silverinstruments.com/ceramic-pressure-sensor.html. Για συστήματα αζώτου που είναι επιρρεπή σε διακυμάνσεις πίεσης ή τυχαίους κραδασμούς, αυτή η ανώτερη δυνατότητα προστασίας από υπερφόρτωση αποτρέπει αποτελεσματικά τη ζημιά στον αισθητήρα. Οι προδιαγραφές του προϊόντος δείχνουν ότι ακόμη και για συστήματα αζώτου εύρους 40MPa (5800 psi), ο πομπός διατηρεί σταθερότητα υπερπίεσης ±0,1%FS/MPa, η οποία είναι ιδιαίτερα κρίσιμη για δεξαμενές αποθήκευσης αζώτου υψηλής πίεσης και συστήματα αγωγών.

✔ Εξαιρετική προσαρμοστικότητα θερμοκρασίας στον αισθητήρα πίεσης N2

Η σειρά SH308-M λειτουργεί σε εύρος θερμοκρασίας από -40°C έως +85°C (με πλήρωση φθοράνθρακα: -10°C έως +60°C) και μπορεί να αποθηκευτεί στους -40°C έως +90°C. Αυτό το ευρύ εύρος θερμοκρασίας της επιτρέπει να προσαρμόζεται σε διάφορες συνθήκες, από την εξάτμιση υγρού αζώτου έως την επεξεργασία αζώτου σε υψηλή θερμοκρασία. Αξίζει να σημειωθεί ότι η επίδραση της στη θερμοκρασία περιβάλλοντος είναι μόνο ±0,1%FS/10°C, πράγμα που σημαίνει ότι οι μετρήσεις δεν θα αποκλίνουν σχεδόν καθόλου ακόμη και σε εφαρμογές με δραστικές αλλαγές θερμοκρασίας αζώτου.

✔ Απαράμιλλη Μακροπρόθεσμη Σταθερότητα

Ο αισθητήρας μονοκρυσταλλικού πυριτίου παρουσιάζει ελάχιστα φαινόμενα ερπυσμού και υστέρησης, επιτυγχάνοντας μακροπρόθεσμη σταθερότητα ±0,2%URL/έτος. Για συστήματα αζώτου συνεχούς λειτουργίας (όπως μονάδες διαχωρισμού αέρα ή συστήματα προστατευτικού αερίου), αυτό μεταφράζεται σε σημαντικά μειωμένη συχνότητα βαθμονόμησης και χαμηλότερο κόστος συντήρησης. Σε σύγκριση, οι παραδοσιακοί αισθητήρες μετρητή τάσης συνήθως εμφανίζουν μετατόπιση μια τάξη μεγέθους υψηλότερη.

✔ Ευέλικτες επιλογές διαμόρφωσης κατά τη σύνδεση διεργασίας

Το προϊόν προσφέρει διάφορους τύπους πίεσης (μανόμετρο, απόλυτη), πολλαπλές συνδέσεις διεργασίας (G1/2, NPT1/2, M20×1.5, κ.λπ.) και διαφορετικά υλικά διαφράγματος (SUS316L, Hastelloy C-276, κ.λπ.). Για εφαρμογές αζώτου εξαιρετικά υψηλής καθαρότητας, διατίθεται μια επιχρυσωμένη επιλογή διαφράγματος 316L για την πλήρη εξάλειψη των κινδύνων μόλυνσης από την απαγωγή αερίων υλικού. Αυτός ο αρθρωτός σχεδιασμός επιτρέπει στο SH308-M να προσαρμόζεται τέλεια στις ειδικές απαιτήσεις σε διάφορα συστήματα αζώτου.

✔ Ψηφιακοί πομποί πίεσης αζώτου

Το SH308-M διαθέτει ψηφιακή οθόνη με οπίσθιο φωτισμό για παρακολούθηση πίεσης σε πραγματικό χρόνο και υποστηρίζει αναλογική έξοδο 4-20mA+HART για καθολική συμβατότητα. Μπορεί προαιρετικά να εξοπλιστεί με MODBUS RTU (RS485) για απρόσκοπτη ενσωμάτωση σε ψηφιακά συστήματα ελέγχου. Αυτός ο ευέλικτος πομπός συνδυάζει την τοπική αναγνωσιμότητα με δυνατότητες απομακρυσμένης επικοινωνίας, προσφέροντας άνεση και ευελιξία για βιομηχανικό αυτοματισμό.

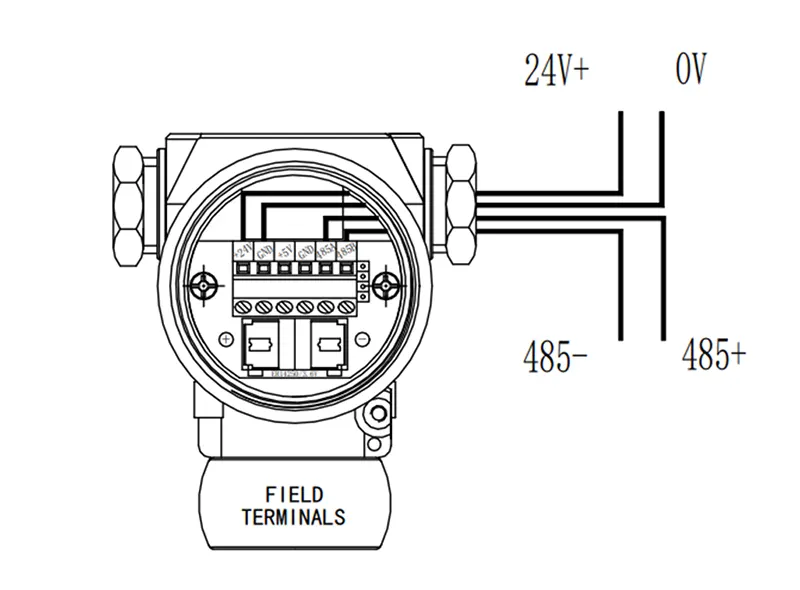

Επισυνάπτουμε επίσης έγγραφα ρύθμισης MODBUS RTU(RS485) για πομπούς πίεσης N2 >> ΛΗΨΗ

Τυπικές εφαρμογές του SH308-M σε συστήματα αζώτου

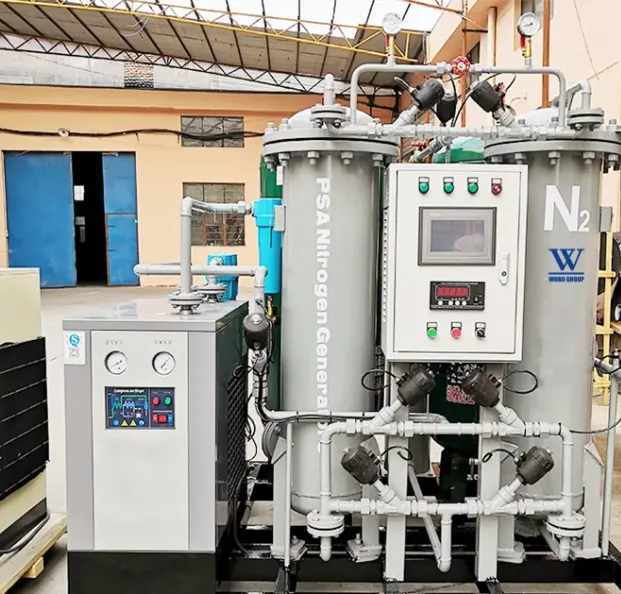

1. Παρακολούθηση συστήματος αζώτου διαχωρισμού αέρα

Σε συστήματα προσρόφησης με ταλάντωση πίεσης (PSA) ή διαχωρισμού με μεμβράνη αζώτου, το SH308-M μπορεί να μετρήσει με ακρίβεια τις αλλαγές πίεσης του πύργου προσρόφησης (συνήθως εύρος 0-1MPa). Ο λόγος μείωσης πίεσης 100:1 επιτρέπει στον ίδιο πομπό να καλύπτει διάφορες συνθήκες λειτουργίας από την εκκίνηση έως το πλήρες φορτίο, ενώ η υψηλή ακρίβεια 0,075% εξασφαλίζει ακριβή ανάλυση περιεκτικότητας σε οξυγόνο. Η ενσωματωμένη αντιστάθμιση θερμοκρασίας διορθώνει αυτόματα τις διακυμάνσεις της θερμοκρασίας περιβάλλοντος, εγγυώμενη συνεχή αξιοπιστία λειτουργίας 24/7.

2. Παρακολούθηση ασφάλειας δεξαμενής αποθήκευσης αζώτου υψηλής πίεσης

Για δεξαμενές αποθήκευσης αζώτου υψηλής πίεσης έως 40MPa, η προστασία υπερπίεσης 50MPa του SH308-M παρέχει διπλή εγγύηση ασφάλειας. Η βαθμολογία προστασίας IP67 αντέχει σε σκληρά εξωτερικά περιβάλλοντα, ενώ η έκδοση με διάφραγμα Hastelloy αντιστέκεται σε πιθανές ίχνη διαβρωτικών ακαθαρσιών. Μέσω του πρωτοκόλλου HART, οι χειριστές μπορούν να παρακολουθούν εξ αποστάσεως τις τάσεις πίεσης και να εντοπίζουν άμεσα ανωμαλίες.

3. Έλεγχος Αζώτου Υπερ-Υψηλής Καθαρότητας στη Βιομηχανία Ημιαγωγών

Στην κατασκευή ημιαγωγών, η επιχρυσωμένη επιλογή διαφράγματος 316L του SH308-M συμμορφώνεται πλήρως με τα πρότυπα SEMI F20 για την απαγωγή μεταλλικών ιόντων. Η υψηλή ακρίβεια 0,1% σε συνδυασμό με τον γρήγορο χρόνο απόκρισης 0,25 δευτερολέπτων επιτρέπει τον ακριβή έλεγχο της ροής αζώτου σε κρίσιμες διαδικασίες όπως η λιθογραφία και η χάραξη. Η τοπική λειτουργία με τρία κουμπιά επιτρέπει γρήγορη επιτόπια βαθμονόμηση χωρίς συχνή αφαίρεση του καλύμματος που θα μπορούσε να προκαλέσει μόλυνση.

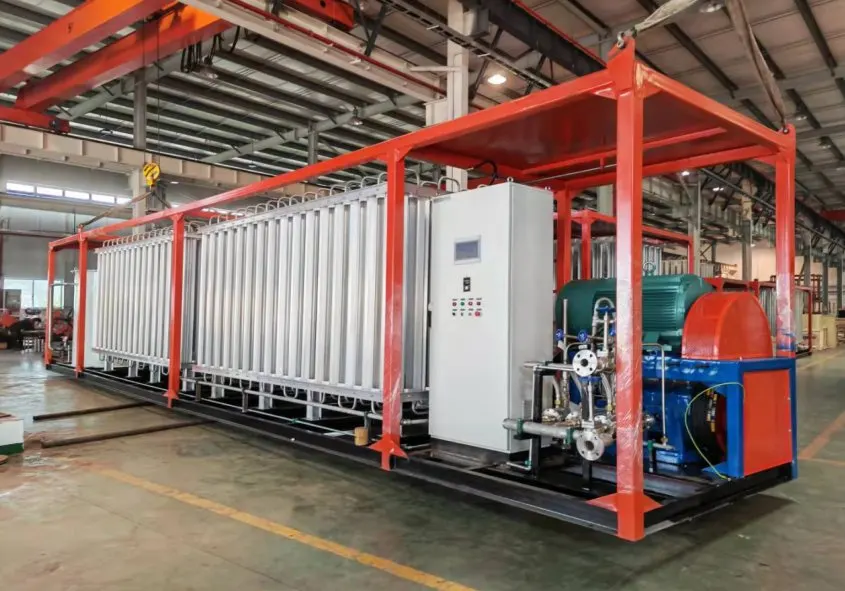

4. Συστήματα εξάτμισης υγρού αζώτου

Παρόλο που το SH308-M δεν μπορεί να μετρήσει άμεσα υγρό άζωτο στους -196°C, αποδίδει εξαιρετικά καλά σε αγωγούς αζώτου χαμηλής θερμοκρασίας με ατμοποίηση (-50°C έως 0°C). Η έκδοση με φθοράνθρακα και λάδι λειτουργεί σταθερά σε χαμηλές θερμοκρασίες -10°C, ενώ η εξαιρετική απόδοση στατικής πίεσης (N/A) εξασφαλίζει συνέπεια στις μετρήσεις σε διάφορες πιέσεις κορεσμένων ατμών.

Συστάσεις επιλογής και εγκατάστασης

Λαμβάνοντας υπόψη τις ιδιαιτερότητες της εφαρμογής αζώτου, συνιστούμε τις ακόλουθες αρχές διαμόρφωσης SH308-M:

1. Επιλογή εύρους πίεσης:

Επιλέξτε ένα εύρος 1,5 φορές τη μέγιστη πίεση λειτουργίας του συστήματος, που δεν υπερβαίνει τα 40MPa. Για παράδειγμα, για πίεση λειτουργίας 10MPa, επιλέξτε ένα εύρος 0-16MPa.
Παραθέτουμε όλο το εύρος αισθητήρων πίεσης N2 και τη διεύθυνση URL:

2. Επιλογή υλικού διαφράγματος:

- Πρότυπο βιομηχανικό άζωτο: Πρότυπο ανοξείδωτο ατσάλι 316L
- Άζωτο με ίχνη διαβρωτικών συστατικών: Hastelloy C-276
- Απαιτήσεις εξαιρετικά υψηλής καθαρότητας: Επιχρυσωμένο 316L

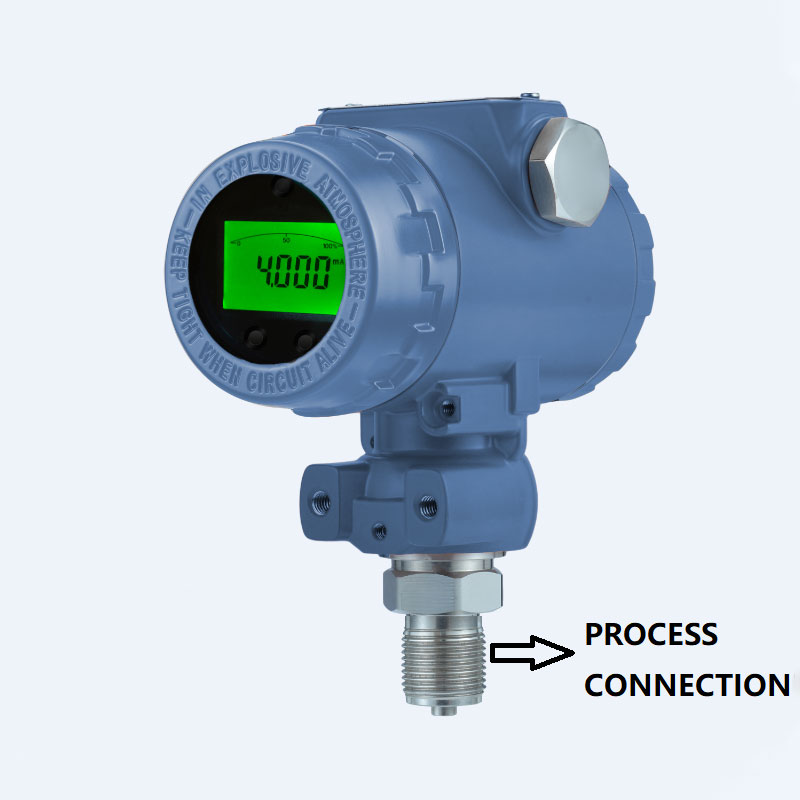

3. Τύποι σύνδεσης διεργασίας:

- Συστήματα υψηλής πίεσης: 1/2"NPT(F), M20* 1.5 ή G1/2
- Απαιτείται συχνή αποσυναρμολόγηση: Συνδέσεις υγιεινής με τριπλό σφιγκτήρα (απαιτείται ειδική παραγγελία)

4. Έξοδος που χρειάζεστε για τους πομπούς πίεσης n2

-Παρόλο που όλοι οι πομποί πίεσης n2 μας έχουν έξοδο 4-20mA, πρέπει να καθορίσετε εάν χρειάζεστε MODBUS MODBUS, HART για τις εφαρμογές σας.

5. Ειδικές επιλογές:

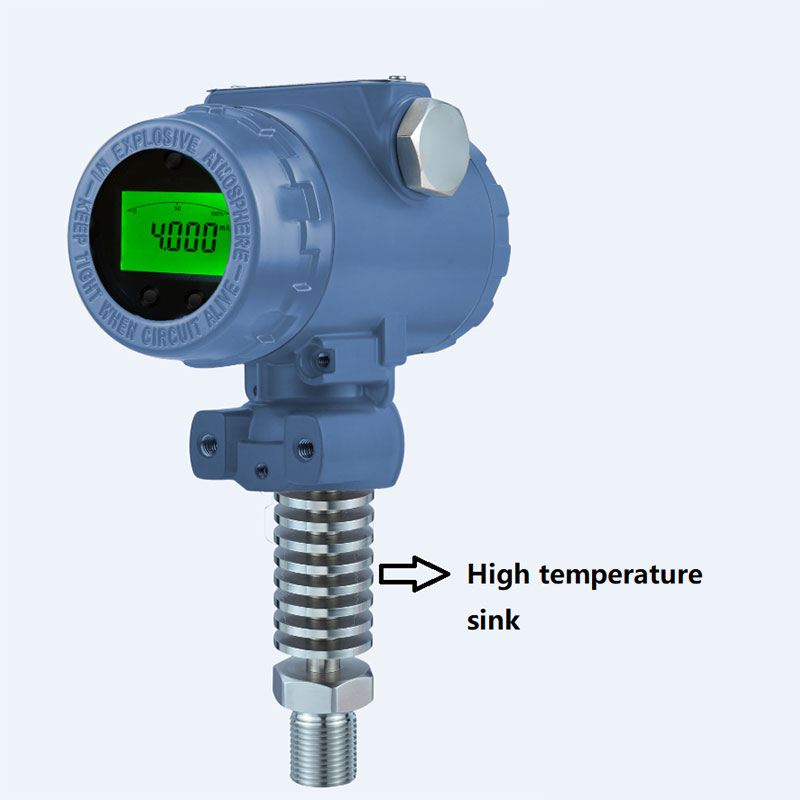

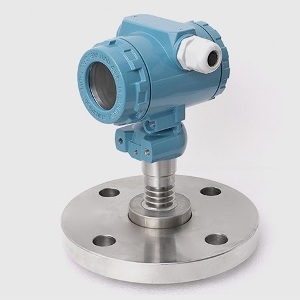

- Άζωτο υψηλής θερμοκρασίας: Επιλέξτε ψύκτρα (R1/R2/R3)
- Παρουσία κραδασμών: Ρυθμίστε τη ρύθμιση χρόνου απόσβεσης (ρυθμιζόμενο 0-99,9 δευτερόλεπτα)

Σημειώσεις εγκατάστασης:

- Αποφύγετε την εγκατάσταση πομπών σε σημεία όπου το υγρό άζωτο ενδέχεται να έρθει σε άμεση επαφή
- Για εφαρμογές υψηλής πίεσης, συνιστάται η τοποθέτηση με βίδα U σε σωλήνες 50 mm
- Τα καλώδια σήματος θα πρέπει να διατηρούν απόσταση τουλάχιστον 15 cm από τα καλώδια τροφοδοσίας, αποφεύγοντας την παράλληλη δρομολόγηση.

Συντήρηση και Βαθμονόμηση

Ο αρθρωτός σχεδιασμός του SH308-M επιτρέπει εξαιρετικά απλή συντήρηση:
1. Οι καθημερινοί έλεγχοι απαιτούν μόνο επιθεώρηση μηδενικής απόκλισης (μπορεί να βαθμονομηθεί τοπικά μέσω τριών κουμπιών)
2. Ετήσια ολοκληρωμένη επαλήθευση απόδοσης (συνιστάται η χρήση τυπικής συσκευής με τουλάχιστον 3 φορές υψηλότερη ακρίβεια)
3. Γεμίστε το δοχείο υγρού αντικατάστασης κάθε 3-5 χρόνια (ανάλογα με το περιβάλλον λειτουργίας)

Χρησιμοποιώντας επικοινωνητές HART ή λογισμικό διαμόρφωσης, οι μηχανικοί μπορούν:

- Απομακρυσμένη διάγνωση της κατάστασης του αισθητήρα
- Προσαρμόστε τον χρόνο απόσβεσης για βελτιστοποίηση της δυναμικής απόκρισης
- Ρύθμιση ρευμάτων συναγερμού (ρυθμιζόμενα 3,6-22,8mA)
- Δείτε κρίσιμες παραμέτρους όπως ο αθροιστικός χρόνος λειτουργίας

Αυτό το πλεονέκτημα απόδοσης προσδίδει στο SH308-M εξαιρετική σχέση κόστους-αποτελεσματικότητας σε εφαρμογές μέτρησης αζώτου. Αν και η αρχική επένδυση είναι ελαφρώς υψηλότερη, η μακροπρόθεσμη σταθερότητά του, οι ελάχιστες απαιτήσεις συντήρησης και η εκτεταμένη διάρκεια ζωής του έχουν ως αποτέλεσμα σημαντικά χαμηλότερο συνολικό κόστος ιδιοκτησίας (TCO).

Σύναψη
Ο πομπός πίεσης της σειράς SH308-M, με την τεχνολογία συντονισμού μονοκρυσταλλικού πυριτίου και τον καινοτόμο σχεδιασμό MEMS, αντιμετωπίζει τέλεια διάφορες προκλήσεις στη μέτρηση αζώτου. Είτε πρόκειται για δεξαμενές αποθήκευσης εξαιρετικά υψηλής πίεσης, εφαρμογές εξαιρετικά καθαρών ημιαγωγών είτε για συνθήκες με δραστικές διακυμάνσεις θερμοκρασίας, παρέχει σταθερά, ακριβή και αξιόπιστα δεδομένα μέτρησης. Σε συνδυασμό με ευέλικτες επιλογές διαμόρφωσης και απλά χαρακτηριστικά συντήρησης, ο SH308-M είναι αναμφίβολα η ιδανική επιλογή για την παρακολούθηση πίεσης συστήματος αζώτου.

Για χρήστες που επιδιώκουν μέγιστη αξιοπιστία και χαμηλότερο κόστος κύκλου ζωής, συνιστούμε ανεπιφύλακτα το SH308-M ως το βασικό εξάρτημα για συστήματα μέτρησης αζώτου. Επισκεφθείτε την επίσημη ιστοσελίδα της Silver Instruments ή επικοινωνήστε με τους τοπικούς διανομείς για συμβουλές εξατομικευμένης επιλογής και τεχνική υποστήριξη προσαρμοσμένη στις συγκεκριμένες εφαρμογές.
