Βέλτιστες πρακτικές για την εγκατάσταση μετρητών ροής Vortex: Μήκος ευθύγραμμου σωλήνα και οδηγίες σ

Απαιτήσεις μήκους ευθύγραμμου σωλήνα

Για να διασφαλιστεί η σταθερή και ακριβής μέτρηση της ροής, πρέπει να διατηρούνται τα κατάλληλα ευθύγραμμα μήκη σωλήνων ανάντη και κατάντη του μετρητή ροής στροβίλου .

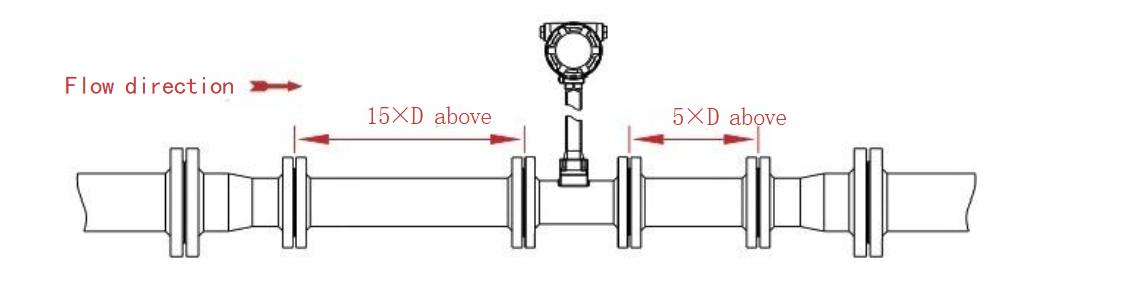

(1) Μείωση Σωλήνα (Συστολή Ροής)
Για τη μείωση των σωλήνων, παρέχετε τουλάχιστον 15D ευθύγραμμου σωλήνα ανάντη και 5D κατάντη του μετρητή ροής.
(D = Ονομαστική εσωτερική διάμετρος του μετρητή ροής στροβίλου)

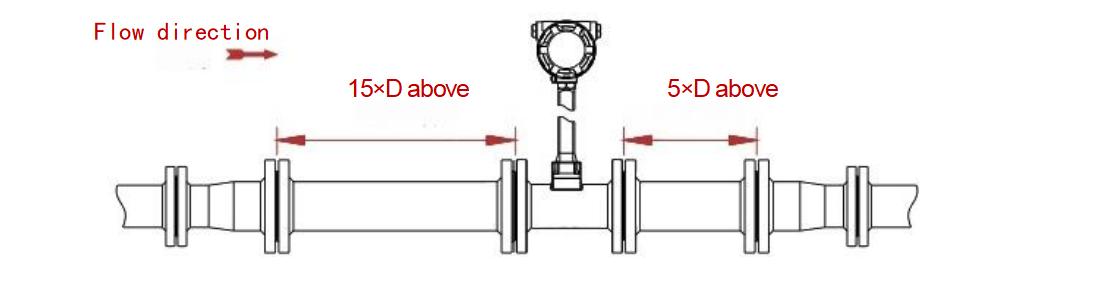

(2) Σωλήνας επέκτασης (Διαστολή ροής)
Σε περιπτώσεις επέκτασης σωλήνων, διατηρήστε τα ίδια ευθύγραμμα μήκη: 15D ανάντη και 5D κατάντη.

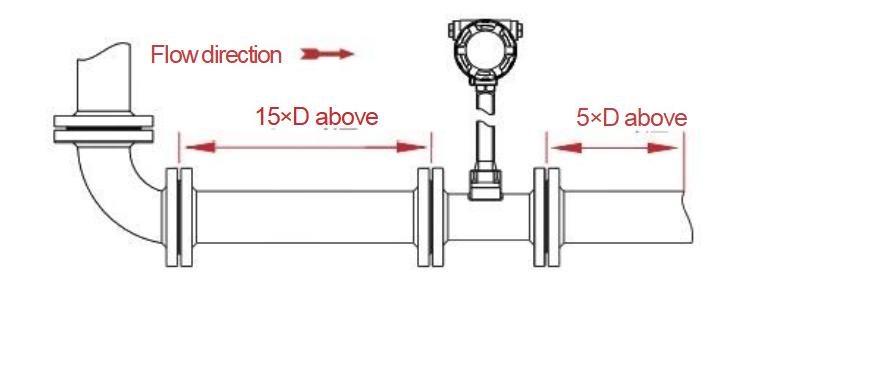

(3) Αγκώνες και Λυγμοί
Για κάθε καμπύλη ή καμπύλη σωλήνα, εγκαταστήστε 15D ευθύγραμμου σωλήνα ανάντη και 5D κατάντη για να σταθεροποιήσετε τη ροή πριν από τη μέτρηση.

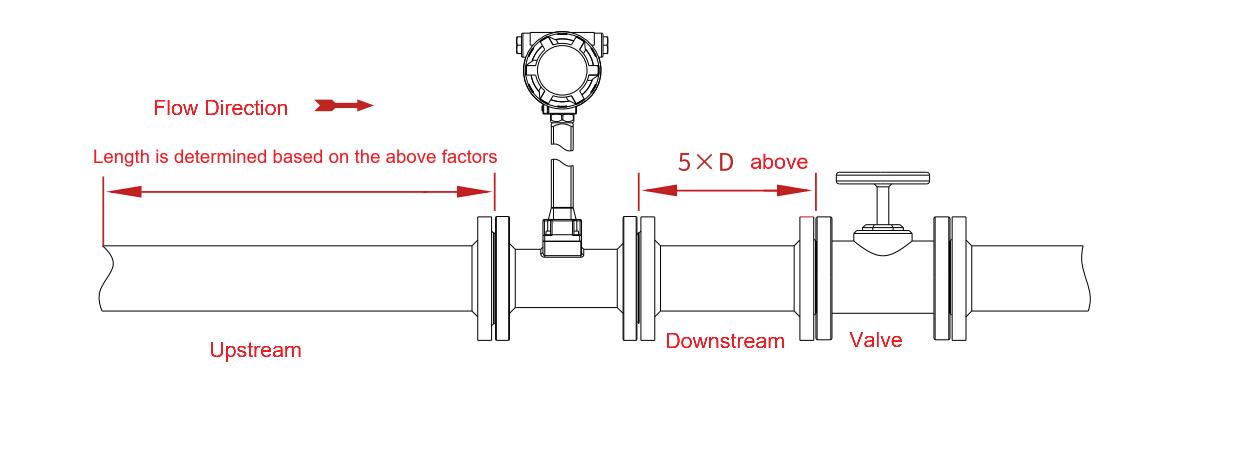

(4) Θέση βαλβίδας
Ιδανικά, η βαλβίδα θα πρέπει να εγκατασταθεί κατάντη του ροόμετρου.

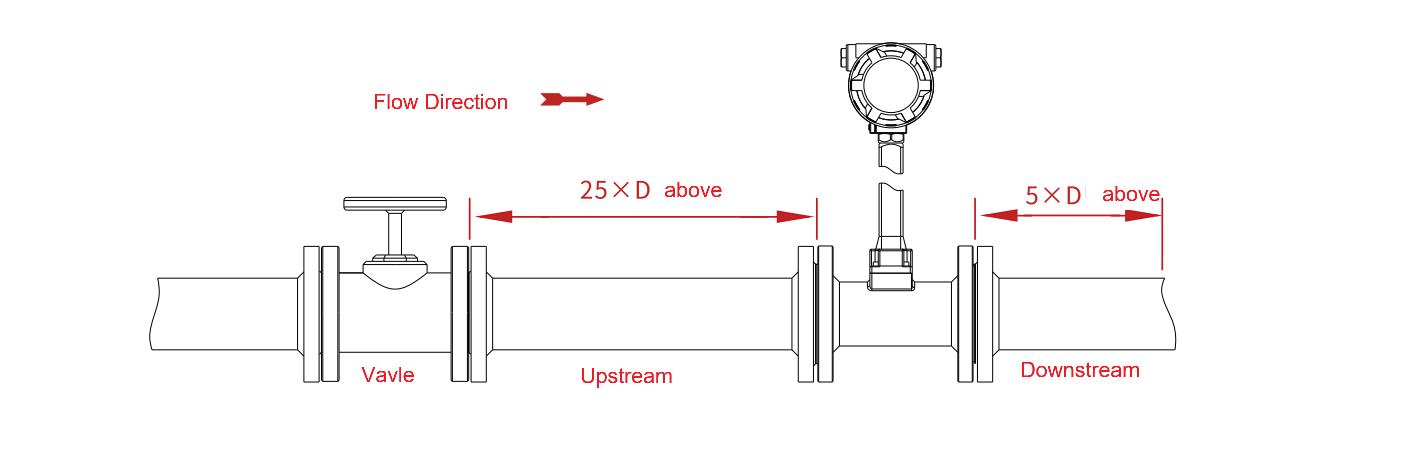

Εάν πρέπει να εγκατασταθεί ανάντη, επεκτείνετε το ανάντη ευθύγραμμο μήκος σε τουλάχιστον 25D και διατηρήστε το 5D κατάντη. Αυτό βοηθά στην ελαχιστοποίηση της διαταραχής ροής που προκαλείται από τη λειτουργία της βαλβίδας.

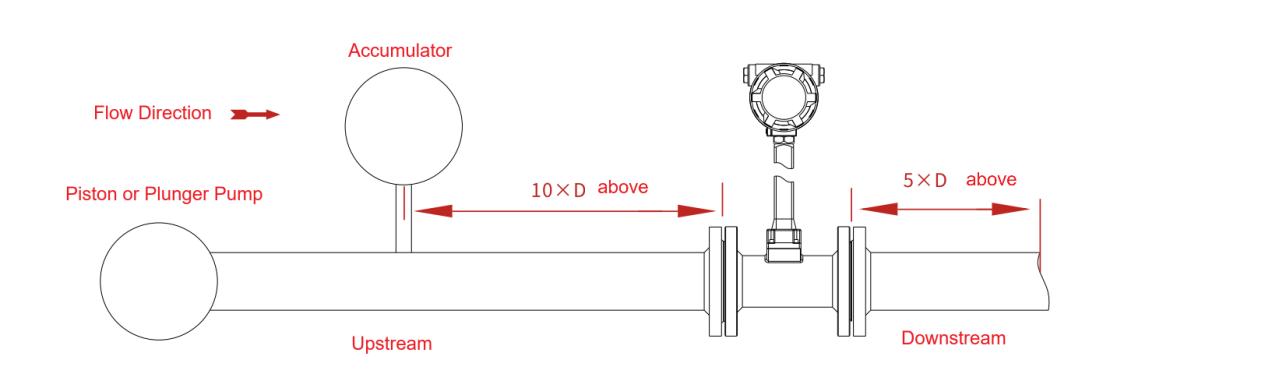

(5) Αντλίες με έμβολα ή εμβόλους
Όταν χρησιμοποιείτε αντλίες με έμβολο ή έμβολο, εγκαταστήστε έναν συσσωρευτή πριν από το ροόμετρο για να μειώσετε την παλμική ροή και να διασφαλίσετε σταθερές μετρήσεις.

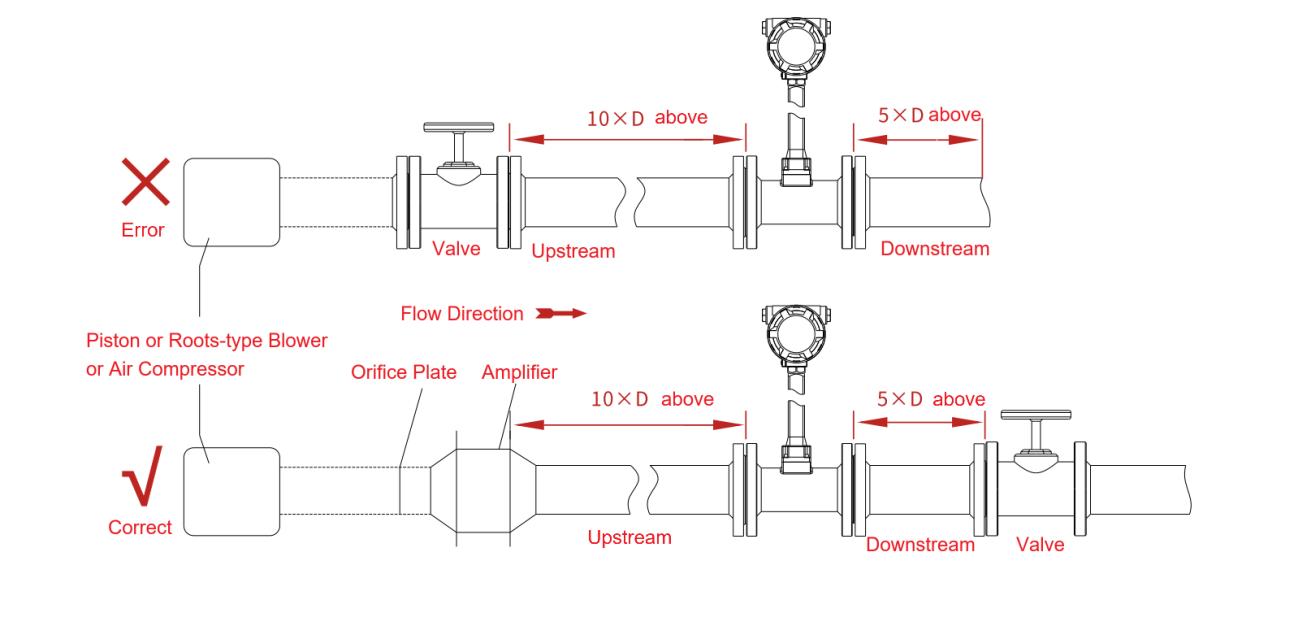

(6) Παλμική ροή σε γραμμές αερίου ή υγρού
Οι αγωγοί αερίου με φυσητήρες με έμβολα ή τύπου Roots, ή οι γραμμές υγρού υψηλής πίεσης με αντλίες εμβόλου, συχνά δημιουργούν παλμούς. Για να μετριαστεί αυτό, εγκαταστήστε έναν αποσβεστήρα παλμών (όπως μια πλάκα στομίου ή έναν θάλαμο διαστολής) πριν από τον μετρητή.

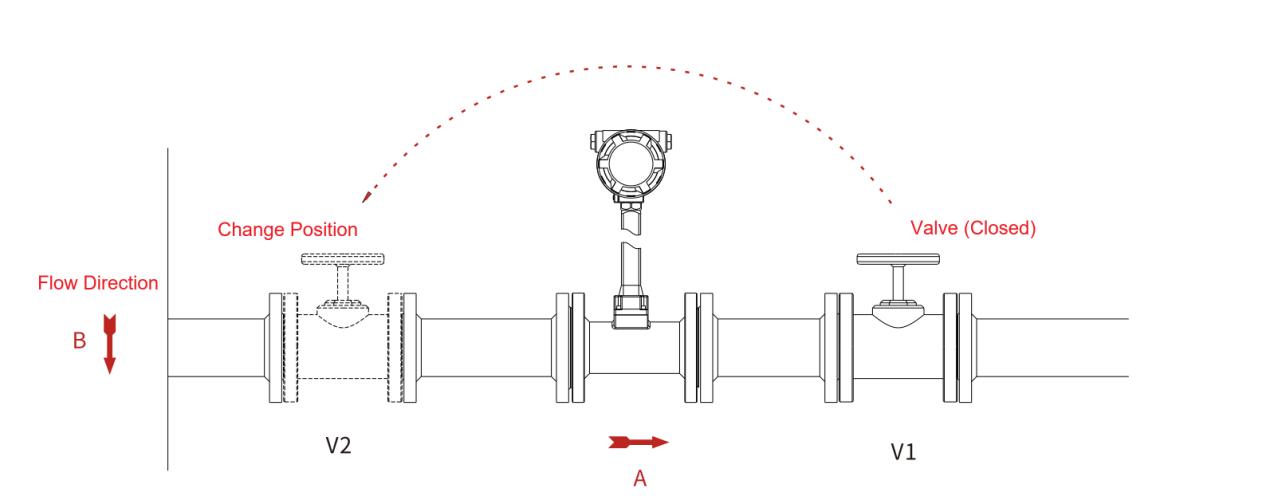

(7) Θέση σωλήνα και βαλβίδας τύπου Τ
Για αγωγούς τύπου Τ, η τοποθέτηση της βαλβίδας ανάντη του ροόμετρου μπορεί να αποτρέψει την επίδραση της πίεσης παλμών στη σταθερότητα μηδενικού σημείου. Μετακινήστε τη βαλβίδα για να αποφύγετε τις διακυμάνσεις του σήματος κατά τη διάρκεια διακοπών ροής.

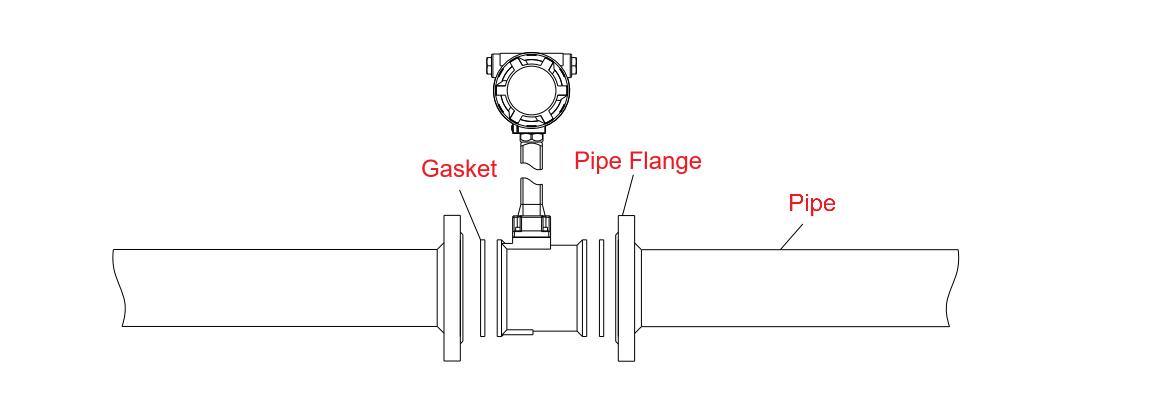

(8) Φλάντζες
Βεβαιωθείτε ότι οι φλάντζες δεν προεξέχουν μέσα στον αγωγό, καθώς αυτό μπορεί να προκαλέσει αναταράξεις και ανακρίβειες μέτρησης.

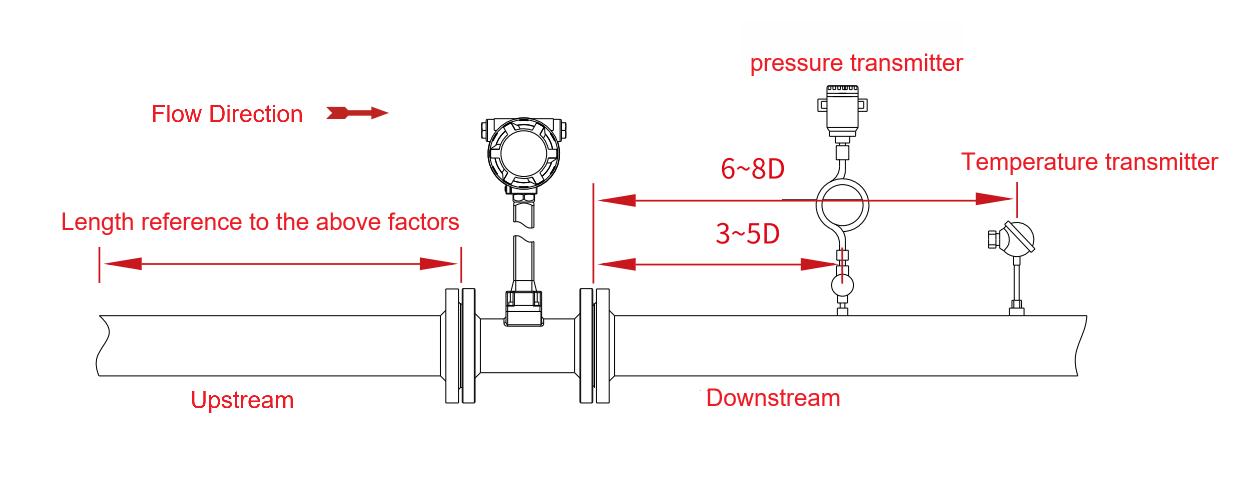

(9) Σημεία σύνδεσης πίεσης και θερμοκρασίας
Σημείο λήψης πίεσης: 3–5D κατάντη του ροόμετρου
Σημείο λήψης θερμοκρασίας: 6–8D κατάντη του ροόμετρου

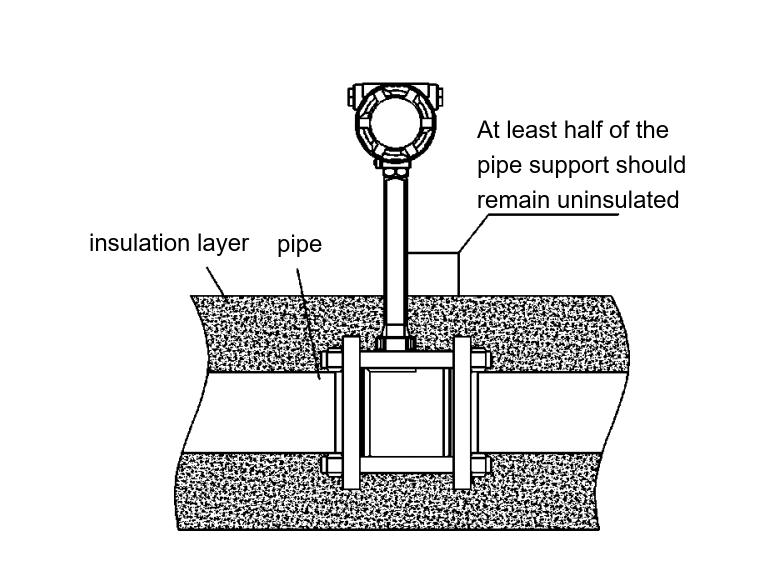

(10) Θερμομόνωση
Όταν μονώνετε αγωγούς που μεταφέρουν υγρά υψηλής θερμοκρασίας, μην καλύπτετε τη βάση του πομπού του ροόμετρου για να επιτρέψετε τον σωστό αερισμό και την πρόσβαση για συντήρηση.

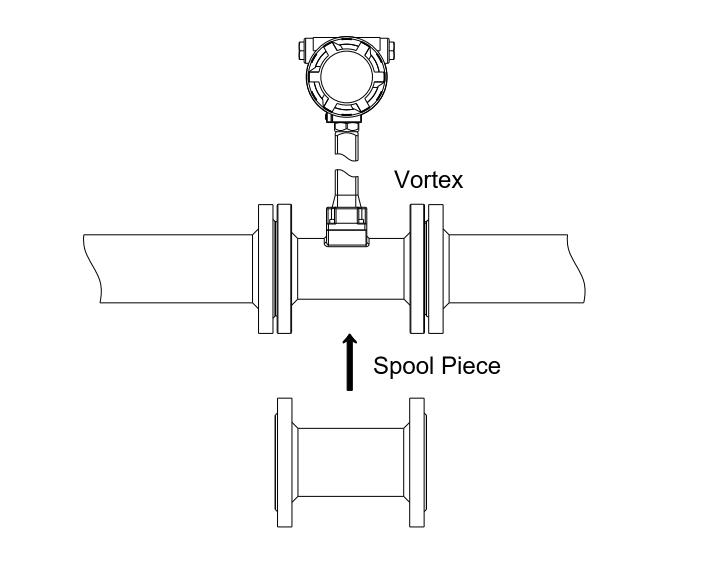

(11) Καθαρισμός Αγωγών
Πριν από τη θέση σε λειτουργία, ξεπλύνετε τους πρόσφατα εγκατεστημένους ή επισκευασμένους αγωγούς για να αφαιρέσετε τη σκουριά, τη σκωρία συγκόλλησης ή τα υπολείμματα. Χρησιμοποιήστε μια γραμμή παράκαμψης για το ξέπλυμα για να αποφύγετε την πρόκληση ζημιάς στον μετρητή. Εάν δεν υπάρχει παράκαμψη, αντικαταστήστε προσωρινά τον μετρητή με ένα καρούλι κατά τον καθαρισμό.

Απαιτήσεις τοποθεσίας εγκατάστασης

Τα ροόμετρα Vortex μπορούν να τοποθετηθούν σε εσωτερικούς ή εξωτερικούς χώρους, υπό την προϋπόθεση ότι οι κραδασμοί ελαχιστοποιούνται. Εάν οι κραδασμοί είναι σημαντικοί, προσθέστε στηρίγματα σωλήνων για να μειώσετε τη μηχανική καταπόνηση. Η εσωτερική διάμετρος του αγωγού σύνδεσης πρέπει να είναι 1-5 mm μεγαλύτερη από αυτή του ροόμετρου για να αποφευχθεί ο περιορισμός της ροής.

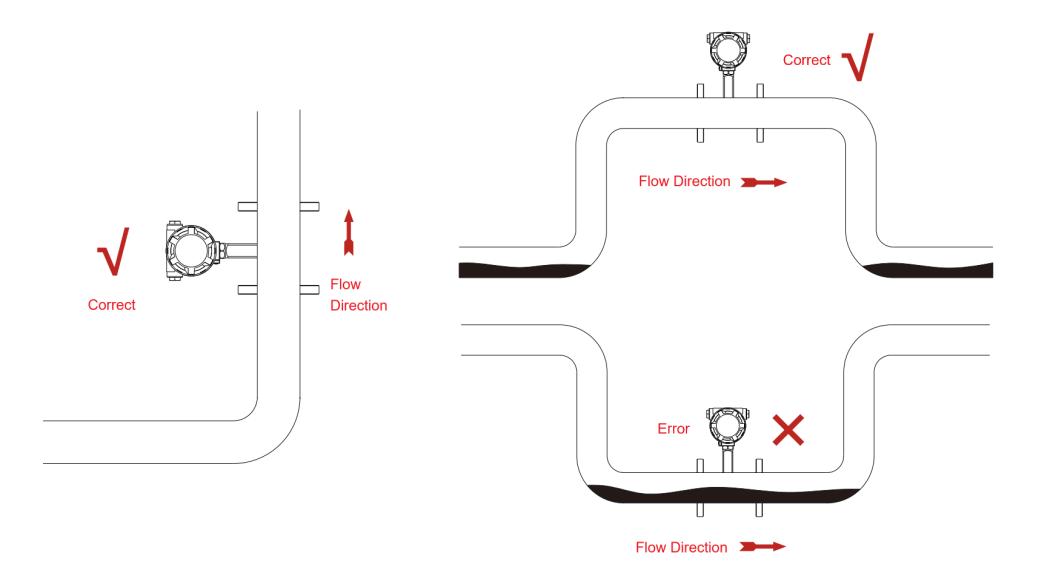

1. Εφαρμογές αερίου και ατμού
Εγκαταστήστε κάθετα για να αποφύγετε τη συσσώρευση συμπυκνωμάτων.
Για οριζόντιες εγκαταστάσεις, τοποθετήστε το μετρητή στο υψηλότερο σημείο ενός ανεστραμμένου τμήματος σχήματος U.
Αποφύγετε την εγκατάσταση στο χαμηλότερο σημείο ενός σωλήνα σχήματος U, όπου ενδέχεται να συσσωρευτεί συμπύκνωμα και να προκαλέσει ψευδείς μετρήσεις ή πιθανή ζημιά.

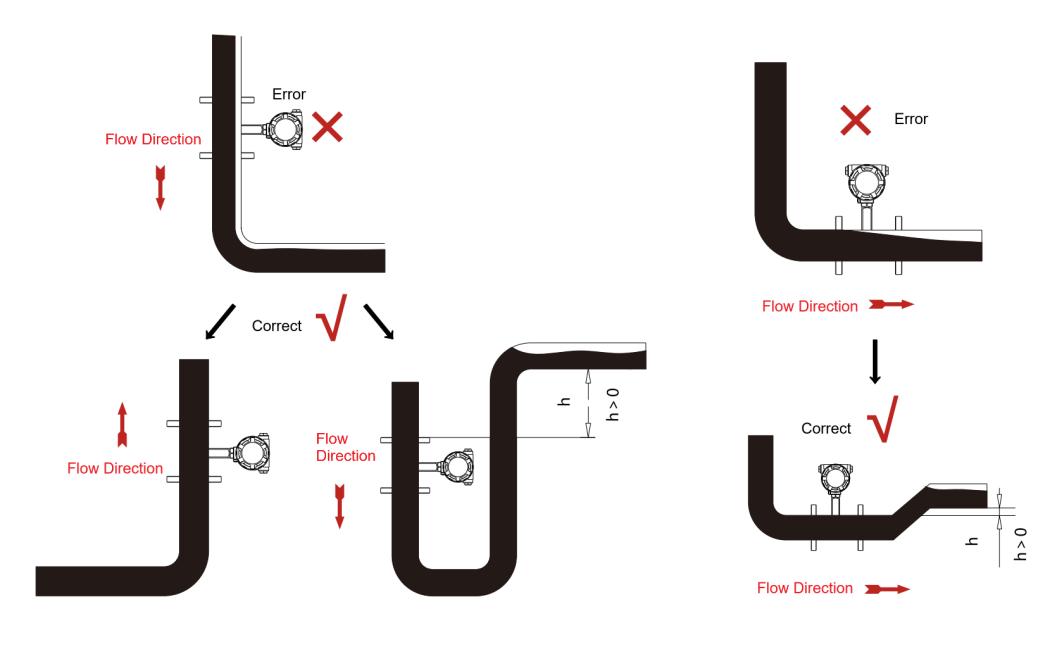

2. Εφαρμογές μέτρησης υγρών
Βεβαιωθείτε ότι ο σωλήνας του μετρητή παραμένει πλήρως γεμάτος με υγρό.
Η κατεύθυνση της ροής πρέπει να είναι προς τα πάνω, όποτε είναι δυνατόν.
Εάν είναι απαραίτητη η εγκατάσταση προς τα κάτω, τοποθετήστε τον μετρητή κάτω από τον κατάντη αγωγό για να διατηρήσετε μια κατάσταση πλήρους ροής.

Αποφύγετε την εγκατάσταση του ροόμετρου στο υψηλότερο σημείο ενός αγωγού, καθώς ενδέχεται να σχηματιστούν φυσαλίδες αερίου και να μειωθεί η ακρίβεια.
Για να αποτρέψετε την εμφάνιση σπηλαίωσης ή φυσαλίδων που προκαλούνται από πτώσεις πίεσης που προκαλούνται από τη βαλβίδα, εγκαταστήστε το ροόμετρο πριν από τις βαλβίδες ελέγχου.

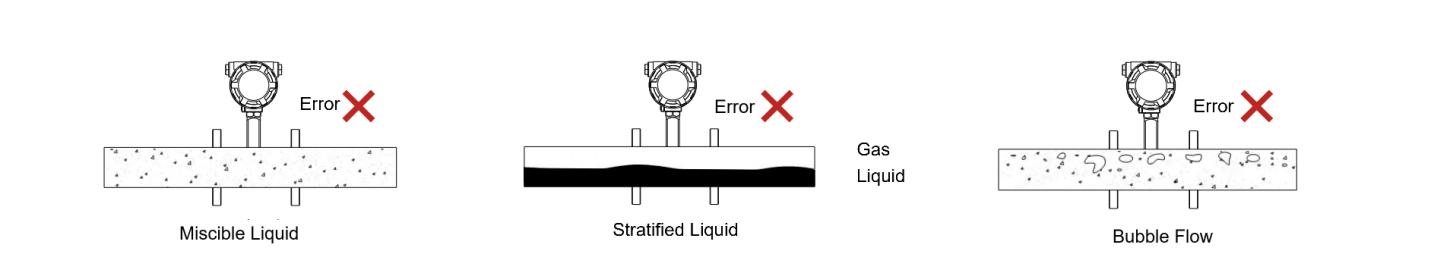

3. Ροή Μικτής Φάσης
Για ακριβείς μετρήσεις, το μετρούμενο μέσο πρέπει να είναι μονοφασικό (αέριο, ατμός ή υγρό). Σε συνθήκες δύο φάσεων ή μικτής φάσης, η ακρίβεια της μέτρησης θα υποβαθμιστεί σημαντικά.

Διαδικασίες εγκατάστασης και προφυλάξεις

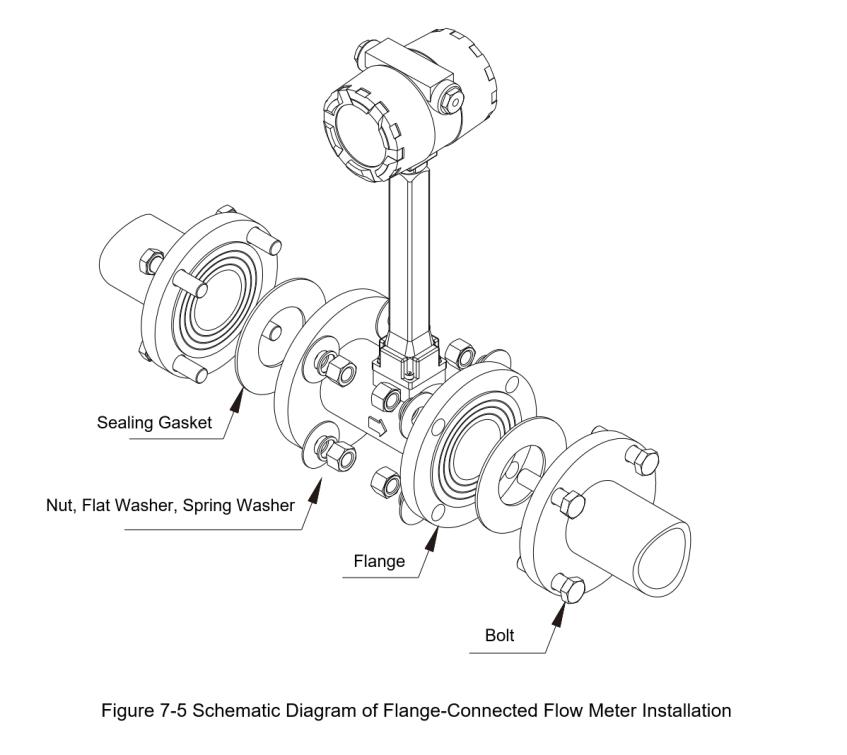

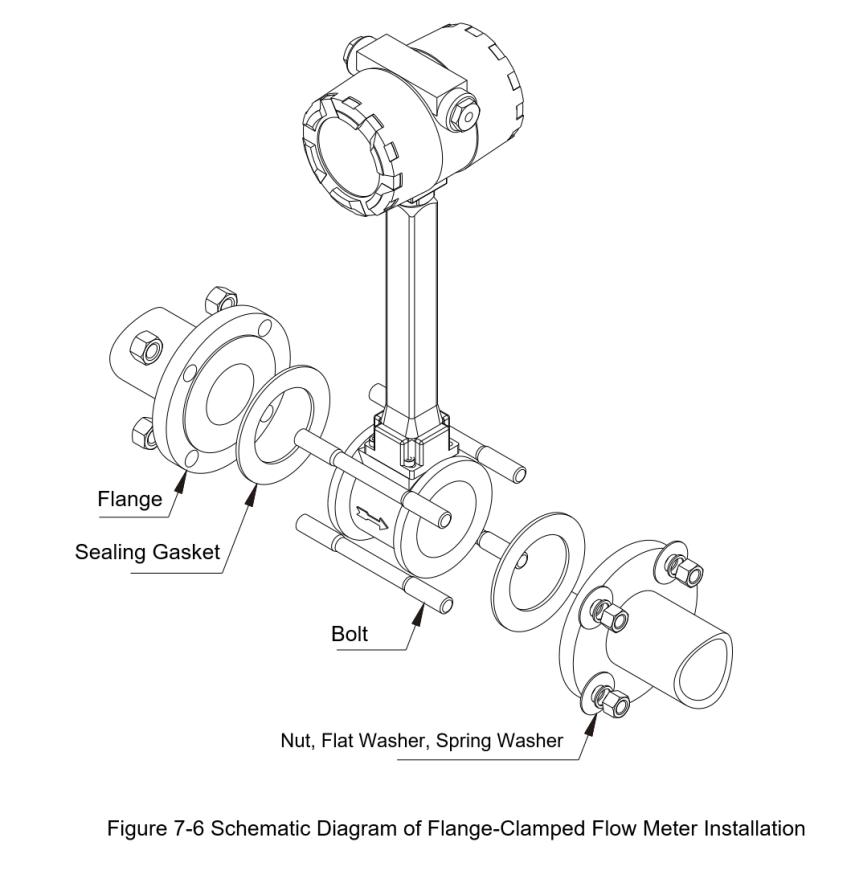

1. Ροόμετρα με σύνδεση με φλάντζα και με σφιγκτήρα με φλάντζα

Βεβαιωθείτε για την ευθυγράμμιση των σωλήνων και την ομοαξονικότητα μεταξύ του ροόμετρου και του αγωγού πριν από την εγκατάσταση.
Για νέους αγωγούς, ξεπλύνετε πάντα τα υπολείμματα συγκόλλησης και τα υπολείμματα συγκόλλησης για να αποτρέψετε τυχόν απόφραξη ή ανακριβείς μετρήσεις.
Ακολουθώντας αυτές τις πρακτικές εγκατάστασης, τα ροόμετρα στροβιλισμού μπορούν να επιτύχουν βέλτιστη απόδοση, εξασφαλίζοντας μακροπρόθεσμη σταθερότητα, ακρίβεια και ανθεκτικότητα σε βιομηχανικές εφαρμογές που περιλαμβάνουν μέτρηση ροής αερίου, ατμού ή υγρού.
