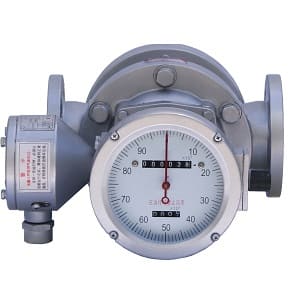

Ροόμετρο θετικής μετατόπισης με έξοδο παλμού

Τι είναι ο μετρητής ροής PD;

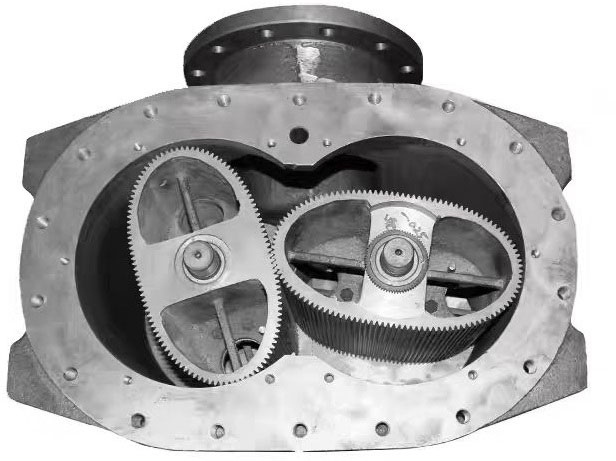

Ένα ροόμετρο θετικής μετατόπισης είναι ένα όργανο μέτρησης ροής που μετρά απευθείας τον συνολικό ρυθμό ροής καθαρού υγρού, γεμίζοντας και εκκενώνοντας περιοδικά τον όγκο του υγρού σε έναν θάλαμο μέτρησης ακριβείας. Χρησιμοποιείται κυρίως για τη μέτρηση καθαρών υγρών όπως ντίζελ, καύσιμα, αργό πετρέλαιο, λιπαντικά, χημικές πρώτες ύλες και υγρά ποιότητας τροφίμων, ιδιαίτερα κατάλληλο για περιπτώσεις όπου απαιτείται αυστηρά ακρίβεια μέτρησης υγρών.

Το βασικό του πλεονέκτημα έγκειται στην υψηλή ακρίβεια μέτρησης (0,2% ~0,5%), η οποία δεν επηρεάζεται από τις αλλαγές στο ιξώδες του ρευστού και στην έλλειψη ανάγκης για ευθύγραμμα τμήματα σωλήνων ανάντη και κατάντη κατά την εγκατάσταση.

Γιατί χρειαζόμαστε μετρητή ροής θετικής μετατόπισης με παλμική έξοδο;

Οι παραδοσιακοί μετρητές ροής PD χρησιμοποιούν συχνά μηχανικό δείκτη για την απεικόνιση της αθροιστικής ροής. Με την αυξανόμενη ζήτηση για αυτοματοποίηση, έχουν εμφανιστεί μετρητές ροής θετικής μετατόπισης παλμικής εξόδου. Το πλεονέκτημά τους έγκειται στη μετατροπή των σημάτων ροής σε πραγματικό χρόνο σε ηλεκτρικά παλμικά σήματα (όπως παλμός PNP ή NPN), γεγονός που διευκολύνει την ενσωμάτωση με συστήματα ελέγχου όπως PLC και DCS, επιτρέποντας την απομακρυσμένη μετάδοση δεδομένων, τον στιγμιαίο υπολογισμό ροής, τον έλεγχο παρτίδων και την αυτοματοποιημένη διαχείριση, βελτιώνοντας σημαντικά το επίπεδο νοημοσύνης και την αποτελεσματικότητα ελέγχου των βιομηχανιών επεξεργασίας.

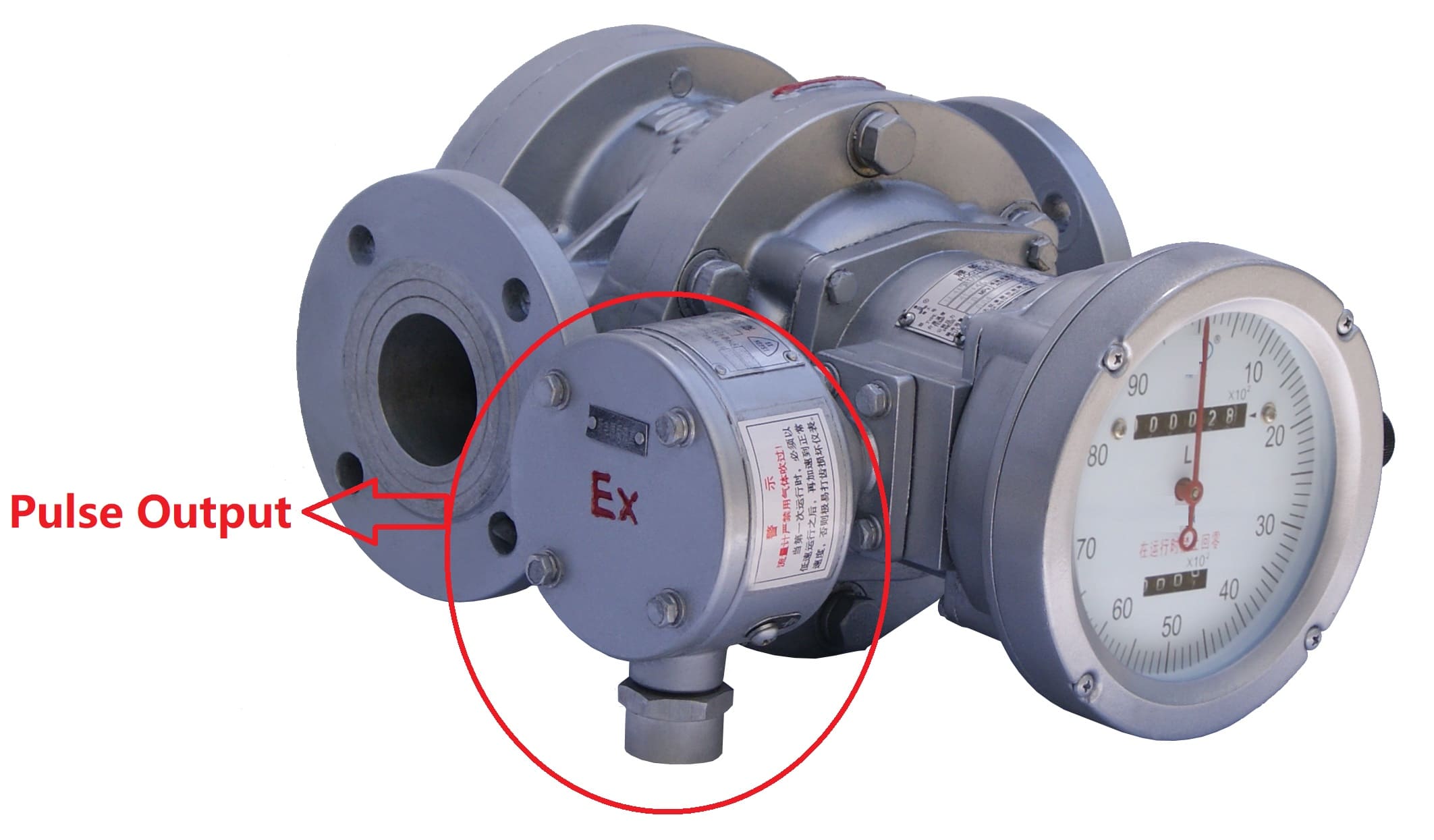

Πομπός εξόδου παλμών για μετρητή ροής PD

Επισκόπηση του παλμογράφου σειράς BGF για μετρητή PD

Ο παλμογράφος της σειράς BGF είναι ένας αισθητήρας γωνιακής μετατόπισης περιστροφικού άξονα που, όταν χρησιμοποιείται με τους μετρητές ροής θετικής μετατόπισης της εταιρείας μας, μπορεί να μετατρέψει τη ροή του μετρούμενου μέσου σε ηλεκτρικά παλμικά σήματα για απομακρυσμένη μετάδοση. Είναι ένας πομπός με προστασία από εκρήξεις.

Τεχνικές προδιαγραφές του μεταδότη ροής εξόδου παλμών

• 1. Έξοδος χωρίς επαφή, τετραγωνικού κύματος, αξιόπιστη μετάδοση σήματος
• 2. Συχνότητα σήματος ανάλογη με τον ρυθμό ροής
• 3. Θερμοκρασία περιβάλλοντος λειτουργίας: -10°C έως 60°C
• 4. Εκτίμηση αντοχής σε εκρήξεις: ExdⅡBT5
• 5. Μέγεθος προσαρμογέα εξόδου: Αντιεκρηκτικός τύπος, εσωτερικό σπείρωμα G1/2"
• 6. Μέγεθος οπής εισόδου καλωδίου: Αντιεκρηκτικός τύπος Φ11
• 7. Υψηλή ακρίβεια, αντικραδασμική, ιδιαίτερα κατάλληλη για εφαρμογές ποσοτικής πλήρωσης

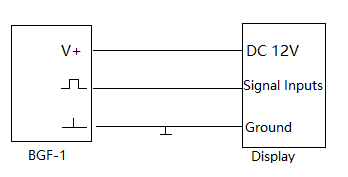

Καλωδίωση παλμών τροφοδοσίας 12V DC

1. Operating voltage: DC12V ± 10% 2. Output signal: • Voltage pulse high level > 9V • Voltage pulse low level < 0.5V 3. Three-wire system (positive power, signal, power ground)

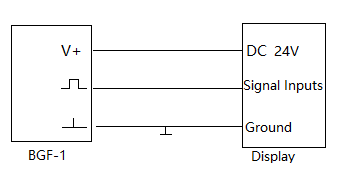

Καλωδίωση παλμών τροφοδοσίας 24V DC

1. Operating voltage: DC24V ± 10% 2. Output signal: • Voltage pulse high level > 20V • Voltage pulse low level < 1V 3. Three-wire system (positive power, signal, power ground)
