Πώς να επιλέξετε το σωστό μετρητή ροής με οβάλ γρανάζια: Ένας απλός οδηγός

Για να είναι οι εργασίες σας ακριβείς, αποτελεσματικές και ασφαλείς, η επιλογή του κατάλληλου ροόμετρου είναι απαραίτητη. Λόγω της μεγάλης ακρίβειας και αξιοπιστίας τους, οι ροόμετρα με οβάλ γρανάζια αποτελούν μια δημοφιλή επιλογή για πολλές βιομηχανίες, ιδιαίτερα κατά τη μέτρηση ιξωδών ρευστών όπως έλαια, καύσιμα και χημικά.

Ως τύπος μετρητή θετικής μετατόπισης (PD), λειτουργούν παγιδεύοντας μια ακριβή ποσότητα υγρού μεταξύ δύο περιστρεφόμενων οβάλ γραναζιών και μετρώντας κάθε δέμα καθώς διέρχεται. Αυτή η άμεση μέτρηση όγκου τα καθιστά απίστευτα ακριβή και επηρεάζονται λιγότερο από τις αλλαγές στις ιδιότητες του ρευστού. Ωστόσο, με τόσες πολλές διαθέσιμες επιλογές, η επιλογή της τέλειας μπορεί να φαίνεται περίπλοκη. Αυτός ο απλός οδηγός αναλύει τη διαδικασία επιλογής σε τέσσερα απλά βήματα για να σας βοηθήσει να επιλέξετε τον κατάλληλο μετρητή ροής με οβάλ γρανάζια για τις συγκεκριμένες ανάγκες σας.

---

Βήμα 1: Κατανοήστε το υγρό σας

Το πρώτο και πιο σημαντικό βήμα είναι να γνωρίζετε τις ιδιότητες του υγρού που πρέπει να μετρήσετε. Οι μετρητές με οβάλ γρανάζια έχουν σχεδιαστεί για καθαρά υγρά, καθώς τα στερεά μπορούν να μπλοκάρουν τα γρανάζια και να προκαλέσουν ζημιά. Να σχεδιάζετε πάντα να εγκαθιστάτε ένα φίλτρο ή φίλτρο πριν από τον μετρητή για να τον προστατεύσετε. Τρεις βασικές ιδιότητες του υγρού θα καθοδηγήσουν την επιλογή σας:

1. Ιξώδες (Πόσο παχύ είναι το υγρό σας;)

Το ιξώδες είναι η αντίσταση ενός ρευστού στη ροή. Τα οβάλ γραναζωτά όργανα δοκιμάζουν με επιτυχία ένα ευρύ φάσμα ιξωδών, αλλά αποτελούν κρίσιμο παράγοντα στην επιλογή σας. Χαμηλό ιξώδες (λιγότερο από 3 cP - π.χ. νερό, διαλύτες): Για αραιά, υγρά που μοιάζουν με νερό, κάποιο υγρό μπορεί να "ολισθήσει" μεταξύ των γραναζιών και του τοιχώματος του θαλάμου, γεγονός που μπορεί να επηρεάσει την ακρίβεια σε πολύ χαμηλούς ρυθμούς ροής. Για να έχετε τα καλύτερα αποτελέσματα, ίσως χρειαστεί να λειτουργήσετε με ελαφρώς υψηλότερο ρυθμό ροής για να διατηρήσετε την δηλωμένη ακρίβεια του μετρητή. Μέτριο ιξώδες (3 έως 1.000 cP - π.χ. ντίζελ, λιπαντικά έλαια): Αυτή είναι η ιδανική περιοχή για οβάλ γραναζωτά όργανα. Παρέχουν εξαιρετική ακρίβεια με αυτά τα υγρά επειδή υπάρχει ελάχιστη ολίσθηση. Υψηλό ιξώδες (πάνω από 1.000 cP - π.χ. μέλι, γράσο, παχύρρευστες ρητίνες): Τα πολύ παχύρρευστα υγρά δημιουργούν μεγαλύτερη αντίσταση, οδηγώντας σε μεγαλύτερη πτώση πίεσης στον μετρητή. Για αυτές τις εφαρμογές, αναζητήστε όργανα με ειδικούς ρότορες "υψηλού ιξώδους". Αυτά έχουν σχεδιαστεί για να μειώνουν την πτώση πίεσης έως και 50% χωρίς να θυσιάζουν την ακρίβεια.

2. Χημική Συμβατότητα

Τα υλικά του αισθητήρα ροής πρέπει να είναι ανθεκτικά στο υγρό χωρίς να διαβρώνονται ή να υποβαθμίζονται. Αυτό ισχύει για κάθε μέρος που έρχεται σε επαφή με το υγρό, γνωστό ως "βρεγμένα μέρη". Υλικό σώματος: Ο χυτοσίδηρος ή ο χυτοσίδηρος είναι μια κοινή και οικονομικά αποδοτική επιλογή για καύσιμα, έλαια και γράσα. Για χημικά, διαλύτες ή εφαρμογές στη βιομηχανία τροφίμων και ποτών, συνήθως απαιτείται ανοξείδωτος χάλυβας (316 ή 304). Υλικό ρότορα (γρανάζι): Οι ρότορες συχνά κατασκευάζονται από υλικά όπως χυτοσίδηρος, αλουμίνιο ή ανοξείδωτος χάλυβας. Οι ρότορες από χυτοσίδηρο ή αλουμίνιο χρησιμοποιούνται γενικά για τη μέτρηση μη διαβρωτικών υγρών, όπως μαζούτ, βαρύ πετρέλαιο και ντίζελ. Ο ανοξείδωτος χάλυβας προσφέρει ανώτερη αντοχή σε πιο επιθετικά χημικά ή στη βιομηχανία τροφίμων, όπως βρώσιμα έλαια, γαλακτώματα και μελάσες, γάλα κ.ο.κ.

Παρακάτω ο πίνακας απαριθμεί λεπτομερές υλικό για τον μετρητή ροής οβάλ γραναζιών

Shell and cover	cover plate	oval gear	shaft	Sheath of shaft
LC-A	Cast steel	Cast iron		Stainless steel	Bronze or rolling bearing
LC-E	Cast steel	Cast iron, Stainless steel
LC-B.C	Stainless steel	Stainless steel	Stainless steel		Graphite

LC-A: Ροόμετρο οβάλ γραναζιών από χυτοσίδηρο, που εφαρμόζεται ευρέως για υγρά υψηλού ιξώδους ή άλλο μέσο που δεν είναι διαβρωτικό για το υλικό από χυτοσίδηρο. Ο ροόμετρο οβάλ γραναζιών από χυτοσίδηρο είναι κατάλληλος για μέτρηση ροής υγρών νάφθας, κηροζίνης, ντίζελ, βαρέος πετρελαίου, λιπαντικού ελαίου, παραφίνης, ασφάλτου, μαζούτ, υδραυλικού λαδιού.

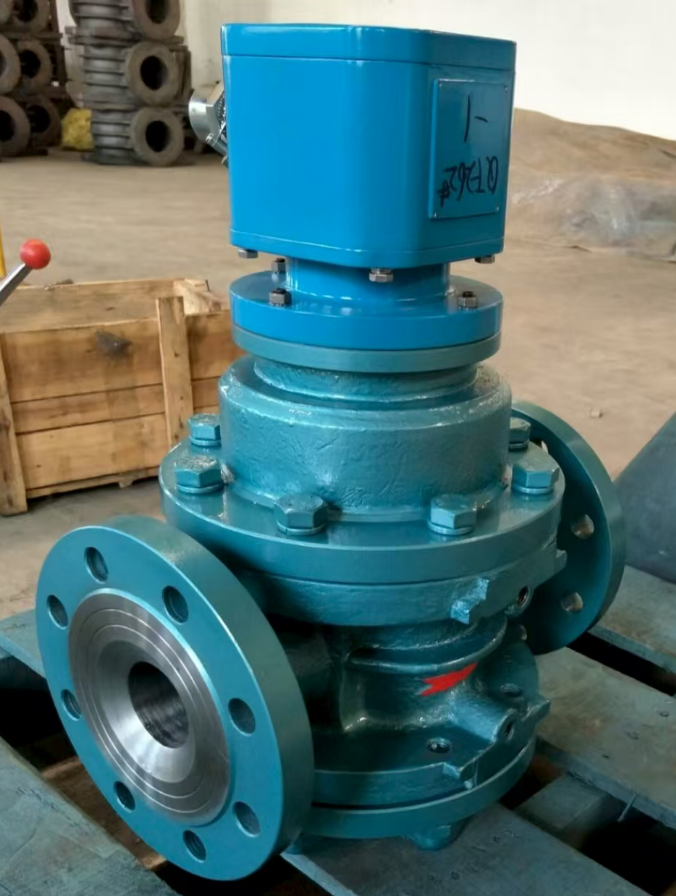

LC-E: Μετρητής ροής οβάλ γραναζιών από χυτό χάλυβα, που εφαρμόζεται σε υγρά χαμηλής διαβρωτικότητας με υψηλή πίεση. Ο μετρητής ροής οβάλ γραναζιών από χυτό χάλυβα είναι κατάλληλος για αργό πετρέλαιο, ανιλίνη, κηροζίνη, αργό πετρέλαιο, μαζούτ, ντίζελ, λιπαντικό λάδι, υδραυλικό λάδι, μέτρηση ροής ασφάλτου.
LC-B, C: Ροόμετρο οβάλ γραναζιών από ανοξείδωτο χάλυβα, κατάλληλο για ισχυρά διαβρωτικά υγρά όπως οξέα, αλκάλια, αλμυρά ή οργανικά χημικά. Το ροόμετρο οβάλ γραναζιών από ανοξείδωτο χάλυβα είναι κατάλληλο για μέτρηση ροής νερού, αμμωνίας, καυστικής σόδας, οξικού οξέος, ακρυλικού οξέος, αιθανόλης, θειικού οξέος, φωσφορικού οξέος, νιτρικού αμμωνίου, χυμών φρούτων, φυτικού ελαίου, φυστικέλαιου, ελαιόλαδου, βρώσιμων ελαίων, μπύρας γάλακτος, βουταδιενίου, τολουολίου, ξυλολίου, υγραερίου.

3. Θερμοκρασία και Πίεση

Βεβαιωθείτε ότι ο μετρητής που επιλέγετε έχει ονομαστική τιμή για να χειρίζεται την κανονική θερμοκρασία και πίεση λειτουργίας του συστήματός σας, καθώς και τυχόν πιθανές μέγιστες τιμές. Η κανονική θερμοκρασία λειτουργίας για τον μετρητή ροής με οβάλ γρανάζια σειράς LC είναι -20 ~+60°C, κατασκευάζουμε μέγιστο μετρητή ροής με οβάλ γρανάζια υψηλής θερμοκρασίας 200°. Ο μετρητής ροής με οβάλ γρανάζια σειράς LC έχει οριακή ονομαστική πίεση.

Παρακάτω παραθέτουμε την κανονική και μέγιστη πίεση που μπορούμε να παράγουμε για τον μετρητή ροής οβάλ γραναζιών

	Normal Pressure	Max Pressure
LC-A	16 bar	16 bar
LC-E,B,C	16 bar	Max 63 bar for size below 4” Max 25 bar for 6” and 8”

---

Βήμα 2: Ορίστε τις απαιτήσεις του συστήματός σας

Στη συνέχεια, εξετάστε τις φυσικές και λειτουργικές ανάγκες του συστήματός σας.

1. Ρυθμός ροής (Ελάχιστη, Κανονική και Μέγιστη)

Αυτός είναι ο κύριος παράγοντας που καθορίζει το μέγεθος του μετρητή. Πρέπει να γνωρίζετε το πλήρες εύρος ροής που θα αντιμετωπίσει το σύστημά σας. Παρακάτω στον πίνακα παραθέτουμε το εύρος ροής του μετρητή ροής με οβάλ γρανάζια σειράς LC για υγρά διαφορετικού ιξώδους. Ένας χρήσιμος εμπειρικός κανόνας του κλάδου είναι να επιλέξετε ένα μέγεθος μετρητή όπου ο κανονικός ρυθμός ροής λειτουργίας σας είναι περίπου το 60% της μέγιστης χωρητικότητας του μετρητή. Αυτή η πρακτική διασφαλίζει ότι ο μετρητής λειτουργεί στο πιο ακριβές εύρος του, μειώνει τη φθορά και παρατείνει τη διάρκεια ζωής του. Για παράδειγμα, εάν η κανονική σας ροή είναι 25 GPM, ένας μετρητής με μέγιστη χωρητικότητα περίπου 40 GPM θα ήταν μια καλή επιλογή.

2. Μέγεθος σωλήνα και τύπος σύνδεσης

Ο αισθητήρας ροής πρέπει να ταιριάζει φυσικά στις υπάρχουσες σωληνώσεις σας. Διατίθενται μετρητές οβάλ γραναζιών με διάφορους τύπους σύνδεσης, όπως: Φλαντζωτοί (ANSI ή DIN ή JIS ή φλάντζα πίνακα E) Υγιεινοί (Tri-Clover) για εφαρμογές κρίσιμες για την υγιεινή. Ένα από τα μεγαλύτερα πλεονεκτήματα των μετρητών οβάλ γραναζιών είναι ότι δεν απαιτούν ευθείες διαδρομές σωλήνων πριν ή μετά τον μετρητή, σε αντίθεση με πολλές άλλες τεχνολογίες, όπως οι μετρητές ροής στροβίλου ή οι μετρητές ροής στροβίλου. Αυτό σας δίνει μεγάλη ευελιξία να τους εγκαταστήσετε σε στενούς χώρους, αμέσως μετά από μια αντλία ή έναν αγκώνα, χωρίς να επηρεάζεται η ακρίβεια.

---

Βήμα 3: Επιλέξτε την έξοδο και την οθόνη σας

Πώς χρειάζεται να αποκτήσετε πρόσβαση στα δεδομένα ροής;

Υπάρχουν αρκετές επιλογές που ταιριάζουν σε διαφορετικές ανάγκες.

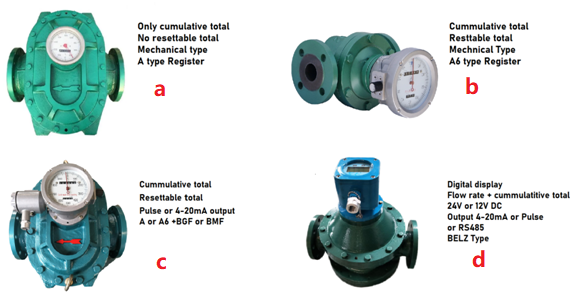

α. Μηχανική οθόνη: Πρόκειται για έναν απλό, μη τροφοδοτούμενο μετρητή στον ίδιο τον μετρητή. Είναι μια ισχυρή και αξιόπιστη επιλογή για τοπικές μετρήσεις όπου δεν χρειάζεται να συνδεθείτε σε σύστημα ελέγχου. Όπως φαίνεται στην παραπάνω εικόνα, φαίνεται ένας τύπος μετρητή ροής.

β. Μηχανική οθόνη και μηδενιζόμενο άθροισμα: Μια μηχανική οθόνη προσφέρει μια απλή, χωρίς ρεύμα ένδειξη απευθείας στον μετρητή. Περιλαμβάνει έναν μηδενιζόμενο αθροιστή παρτίδας που μπορεί να μηδενιστεί χειροκίνητα για μεμονωμένες μετρήσεις. Όπως φαίνεται στην παραπάνω εικόνα, ο μετρητής ροής τύπου β.

γ. Έξοδος παλμού ή αναλογική έξοδος 4-20mA: Αυτός ο τύπος διαθέτει μηχανική οθόνη, παράγει επίσης ένα ηλεκτρονικό παλμικό σήμα ή 4-20mA που μπορεί να σταλεί σε PLC, ελεγκτή παρτίδας ή απομακρυσμένη ψηφιακή οθόνη. Αυτό είναι ιδανικό για αυτοματοποιημένα συστήματα. Όπως φαίνεται στην παραπάνω εικόνα, ο μετρητής ροής τύπου c.

δ. Ενσωματωμένη Ψηφιακή Οθόνη: Μια ηλεκτρονική οθόνη που τροφοδοτείται από μπαταρία ή βρόχο και τοποθετείται απευθείας στον μετρητή. Μπορεί να δείξει τον ρυθμό ροής και τον συνολικό όγκο, προσφέροντας μια σύγχρονη εναλλακτική λύση σε έναν μηχανικό καταχωρητή. Για ηλεκτρονική οθόνη που τροφοδοτείται από βρόχο, προσφέρει 4-20mA, παλμό, έξοδο RS485 ή Hart ή επικοινωνίες. Όπως φαίνεται στην παραπάνω εικόνα δ.

---

Βήμα 4: Εξετάστε το ενδεχόμενο ειδικών πιστοποιήσεων

Τέλος, προσδιορίστε εάν η αίτησή σας απαιτεί ειδικές εγκρίσεις για λόγους ασφάλειας ή συμμόρφωσης με τις νομικές απαιτήσεις.

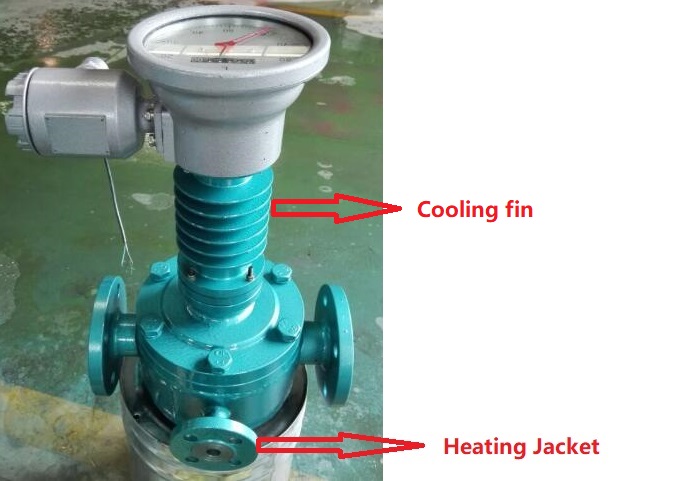

1. Μετρητής ροής για θερμαντικά μανδύα

Για υγρά που στερεοποιούνται εύκολα ή είναι εξαιρετικά ιξώδη σε θερμοκρασίες περιβάλλοντος, όπως άσφαλτος, άσφαλτος ή βαριές ρητίνες, ένας τυπικός μετρητής δεν επαρκεί. Σε αυτές τις περιπτώσεις, χρειάζεστε έναν μετρητή με θερμαντικό περίβλημα. Πρόκειται για ένα εξωτερικό περίβλημα γύρω από το σώμα του μετρητή όπου μπορεί να κυκλοφορήσει ένα θερμαντικό μέσο όπως ατμός ή καυτό λάδι. Το περίβλημα διατηρεί τη θερμοκρασία του υγρού, διατηρώντας το υγρό και εμποδίζοντας το να στερεοποιηθεί μέσα στον μετρητή, κάτι που είναι απαραίτητο για ακριβή μέτρηση. Θέλετε να μάθετε περισσότερα για τον μετρητή ροής με οβάλ γρανάζια με περίβλημα; Κάντε κλικ εδώ [ Μετρητής ροής με οβάλ γρανάζια και εξωτερικό θερμαντικό περίβλημα ]

2. Μετρητής ροής υψηλής θερμοκρασίας

Για διεργασίες που περιλαμβάνουν ρευστά με θερμοκρασία σταθερά πάνω από 60°C, η υψηλή θερμοκρασία μπορεί ενδεχομένως να προκαλέσει ζημιά στα ηλεκτρονικά εξαρτήματα του μετρητή (όπως τον πομπό και τον αισθητήρα) και να μειώσει τη διάρκεια ζωής τους. Σε αυτήν την περίπτωση, συνιστάται ένας αισθητήρας ροής εξοπλισμένος με πτερύγιο ψύξης ή ψύκτρα. Αυτά τα πτερύγια αυξάνουν την επιφάνεια του σώματος του μετρητή, διαχέοντας αποτελεσματικά τη θερμότητα στον αέρα περιβάλλοντος και μειώνοντας την εσωτερική θερμοκρασία σε ένα ασφαλές εύρος λειτουργίας για τα ηλεκτρονικά. Αυτός ο σχεδιασμός είναι κρίσιμος για αξιόπιστη λειτουργία σε εφαρμογές όπως έλαια υψηλής θερμοκρασίας, άσφαλτος ή άλλα θερμαινόμενα υγρά διεργασιών.

3. Μετρητής ροής υγιεινής

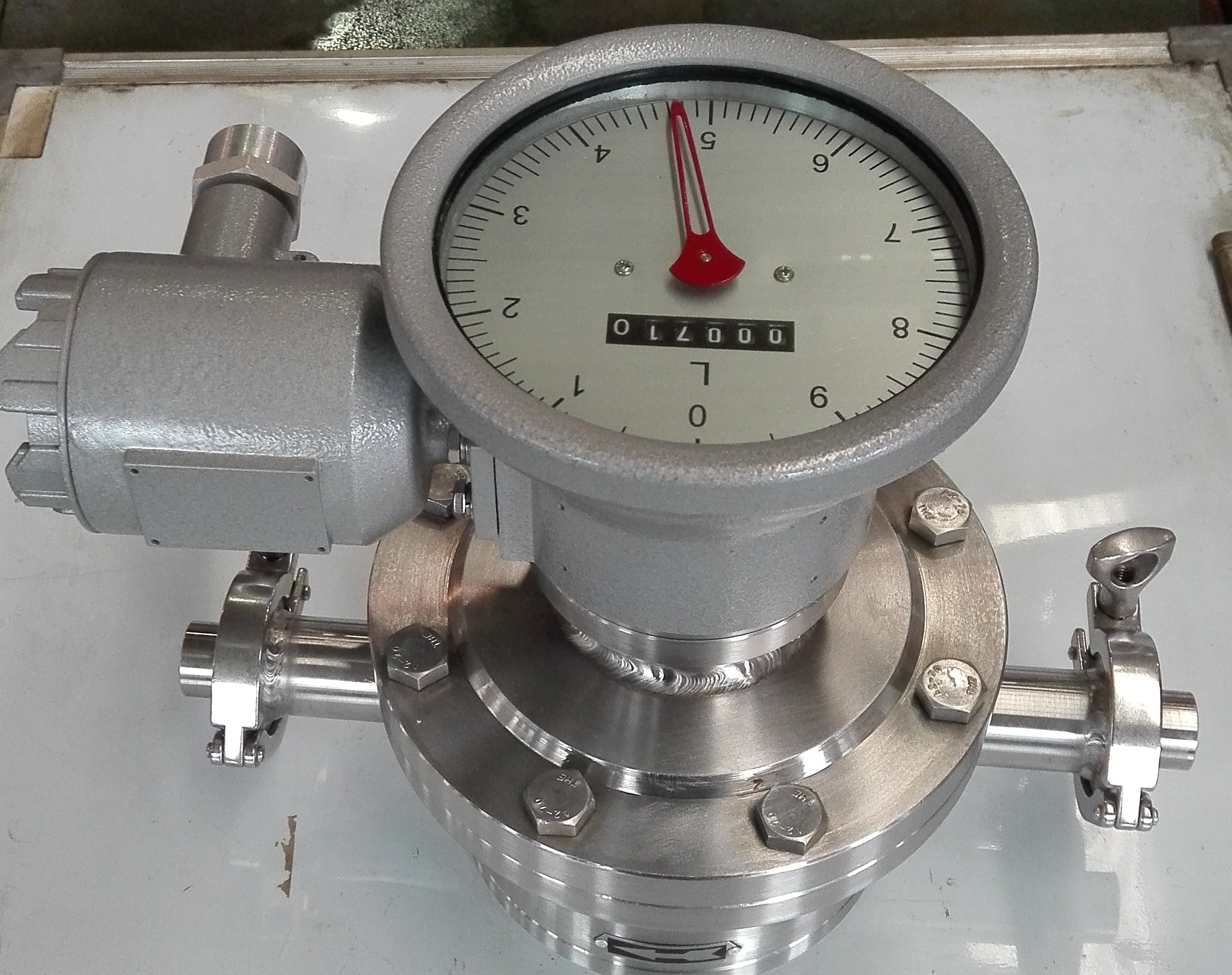

Για την παραγωγή τροφίμων, ποτών ή φαρμακευτικών προϊόντων, ο μετρητής πρέπει να πληροί αυστηρά πρότυπα υγιεινής σχεδιασμού για να διασφαλιστεί ότι μπορεί να καθαριστεί και να απολυμανθεί σχολαστικά. Για περισσότερες πληροφορίες σχετικά με τον μετρητή ροής με οβάλ γρανάζια, κάντε κλικ εδώ: [ Υγειονομικός μετρητής ροής με οβάλ γρανάζια]

4. Μέγεθος αισθητήρα και προσαρμογή σωλήνα (μειωτήρες/διαστολείς):

Κατά την επιλογή ενός μετρητή, η ονομαστική διάμετρος του αισθητήρα ροής με οβάλ γρανάζι επιλέγεται με βάση το εύρος ροής σας και όχι μόνο το μέγεθος του σωλήνα. Το ιδανικό σενάριο είναι η ονομαστική τιμή και το μέγεθος της φλάντζας του αισθητήρα να ταιριάζουν ακριβώς με τον υπάρχοντα αγωγό σας, καθώς αυτό ελαχιστοποιεί την πολυπλοκότητα και το κόστος εγκατάστασης.

Ωστόσο, εάν ο βέλτιστος ρυθμός ροής απαιτεί μέγεθος αισθητήρα διαφορετικό από το μέγεθος του σωλήνα σας, η προσαρμογή είναι δυνατή χρησιμοποιώντας μειωτικές φλάντζες (για την εγκατάσταση ενός μικρότερου μετρητή σε έναν μεγαλύτερο σωλήνα) ή διαστολικές φλάντζες (για την εγκατάσταση ενός μεγαλύτερου μετρητή σε έναν μικρότερο σωλήνα).

Σημαντικός περιορισμός προϊόντος:

Ο τύπος LC-A (πιθανώς ένα συγκεκριμένο μοντέλο ροόμετρου) δεν μπορεί να εξοπλιστεί με μειωτικές ή διαστολικές φλάντζες. Η εγκατάστασή του απαιτεί το μέγεθος του αγωγού να ταιριάζει ακριβώς με το μέγεθος της φλάντζας του.

Αυτή η δυνατότητα προσαρμογής είναι προς το παρόν διαθέσιμη μόνο σε ορισμένες στιβαρές κατασκευές μετρητών, όπως οι μετρητές μας από χυτό χάλυβα σειράς LC-E και οι ελλειπτικοί μετρητές από ανοξείδωτο χάλυβα σειράς LC-B & C. Επιβεβαιώστε τη συμβατότητα των μοντέλων κατά τη διαδικασία επιλογής.

5. Επικίνδυνες περιοχές:

Εάν μετράτε εύφλεκτα υγρά ή ο μετρητής βρίσκεται σε περιβάλλον με εκρηκτικά αέρια ή σκόνη, πρέπει να είναι πιστοποιημένος για την ασφάλειά του.

---

Η λίστα ελέγχου επιλογής σας

Απαντώντας σε αυτές τις απλές ερωτήσεις, μπορείτε να επιλέξετε με σιγουριά το σωστό οβάλ γρανάζι:

Ρευστό: Τι είναι το υγρό μου και ποιο είναι το ιξώδες, η θερμοκρασία και η πίεσή του;
Συμβατότητα: Ποια υλικά (σώμα, ρότορες, τσιμούχες) είναι συμβατά με το υγρό μου;
Καθαριότητα: Είναι το υγρό μου καθαρό; (Εάν όχι, χρειάζομαι φίλτρο).
Ρυθμός ροής: Ποιοι είναι οι ελάχιστοι, κανονικοί και μέγιστοι ρυθμοί ροής μου;
Εγκατάσταση: Ποιο είναι το μέγεθος του σωλήνα μου και ο προτιμώμενος τύπος σύνδεσης;
Έξοδος: Πώς πρέπει να διαβάσω τα δεδομένα (μηχανικά, ψηφιακή οθόνη, παλμικά);
Πιστοποιήσεις: Χρειάζομαι εγκρίσεις για επικίνδυνες περιοχές, μεταβίβαση φύλαξης ή υγειονομική χρήση;

---

Σύναψη

Η επιλογή του σωστού οβάλ ροόμετρου δεν χρειάζεται να είναι περίπλοκη. Λαμβάνοντας συστηματικά υπόψη το ρευστό σας, τις απαιτήσεις συστήματος, τις ανάγκες σε δεδομένα και τυχόν ειδικές πιστοποιήσεις, μπορείτε να επιλέξετε έναν μετρητή που θα παρέχει ακριβείς και αξιόπιστες μετρήσεις για τα επόμενα χρόνια. Αυτή η προσεκτική διαδικασία επιλογής είναι μια μικρή επένδυση που αποδίδει με βελτιωμένο έλεγχο διεργασίας, μειωμένα απόβλητα και χαμηλότερο συνολικό κόστος ιδιοκτησίας.
