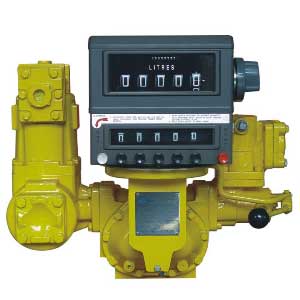

Ο μετρητής της σειράς LC-M είναι μετρητής θετικής μετατόπισης για υγρά. είναι ένα είδος μετρητών ροής καυσίμου χύδην. Έχουν σχεδιαστεί για τη μέτρηση χύδην υγρών τόσο σε εφαρμογές μεταφοράς όσο και σε εφαρμογές ελέγχου διεργασιών. είναι τέλειο για τη μέτρηση της μαζικής ροής λαδιού και καυσίμων.
Αρχή λειτουργίας του μετρητή ροής θετικής μετατόπισης
Ο μετρητής αποτελείται από περίβλημα όπου δύο ρότορες μετατόπισης με πτερύγια και ένας κεντρικός δρομέας μονής μπλοκαρίσματος περιστρέφονται σε συγχρονισμένη σχέση εντός τριών κυλινδρικών οπών χωρίς επαφή μετάλλου με μέταλλο εντός του στοιχείου του μετρητή. Κάθε ρότορας στηρίζεται και στα δύο άκρα από μια πλάκα έδρασης μέσω της οποίας προεξέχουν οι άξονες του ρότορα.
Οι ρότορες μετατόπισης με πτερύγια κινούνται εναλλάξ μέσω των δύο ημικυλινδρικών οπών του στοιχείου μετρητή, ενώ ο μονός δρομέας μπλοκαρίσματος περιστρέφεται εντός της οπής του με τέτοιο τρόπο ώστε να δημιουργεί μια συνεχή τριχοειδή σφράγιση μεταξύ του μη μετρημένου προϊόντος προς τα πάνω και του μετρούμενου, κατάντη προϊόντος .
Στο ένα άκρο κάθε άξονα του ρότορα υπάρχει ένα γρανάζι χρονισμού. Το γρανάζι του ρότορα μπλοκαρίσματος, που έχει διπλάσιο αριθμό δοντιών από καθένα από τα γρανάζια του ρότορα μετατόπισης, περιστρέφεται με το ήμισυ των στροφών ανά λεπτό από τους ρότορες μετατόπισης.
Πλεονεκτήματα του ροόμετρου θετικής μετατόπισης σειράς LC-M
- Ο εξαιρετικός μηχανισμός ρύθμισης χωρίς βήμα επιτρέπει τη μικρορύθμιση του μετρητή
- Υψηλή ακρίβεια και επαναληψιμότητα σε σχέση με το ευρύ παράξενο της ροής, ανώτερη ακρίβεια σε σταθερή ροή
- Χαμηλή συντήρηση, χωρίς επαφή μετάλλου με μέταλλο στον θάλαμο μέτρησης, μεγάλη διάρκεια ζωής Χαμηλή απώλεια πίεσης, πραγματικός μετρητής ροής βαρύτητας
- Μέτρηση ροής υψηλής ακρίβειας ανεξάρτητα από διακυμάνσεις πίεσης, διακύμανση θερμοκρασίας, αλλαγή ιξώδους
- Τα αξεσουάρ του μετρητή ροής θετικής μετατόπισης περιλαμβάνουν εξολκέα αέρα, φίλτρα, βαλβίδες και μια επιλογή μηχανικών ή ηλεκτρονικών μητρώων και εκτυπωτών για προρύθμιση, αθροιστική παράδοση και εκτύπωση εισιτηρίων.
Προδιαγραφές ροόμετρου PD
- Υλικό αισθητήρα μετρητή ροής PD: αλουμίνιο, χυτοσίδηρος και ανοξείδωτος χάλυβας
- Ροόμετρο PD υψηλής ακρίβειας: ± 0,2%
- Επαναληψιμότητα: ≤0,07%
- Μονάδα ροής: Λίτρο/Γαλόνι ΗΠΑ/Γαλόνι IMP
- Διαθέσιμο μέγεθος μετρητή ροής PD και εύρος ροής
- Ροόμετρο PD 40mm ή 1,5”: 25-250 L/min
- Ροόμετρο θετικής μετατόπισης DN50 ή 2 ιντσών, 55-550 LPM
- Μετρητής ροής DN80 PD ή μέγεθος 3 ιντσών: 506-5063 GPM (γαλόνι ΗΠΑ ανά λεπτό)
- Μετρητής ροής θετικής μετατόπισης DN100 ή 4 ιντσών: 748~7484 γαλόνι/λεπτό
- Ο αισθητήρας ροής PD NB150mm ή 6 ιντσών μπορεί να αντιμετωπίσει ροή 300-3000 λίτρα ανά λεπτό
Εφαρμογές ροόμετρου θετικής μετατόπισης
Μέτρηση ροής για αεροπορικά καύσιμα, διαλύτες, καύσιμα, βενζίνη, ντίζελ, βιοντίζελ, υγροποιημένο αέριο πετρελαίου (LPG), μετρητή ροής αργού πετρελαίου, ανεφοδιασμό τρένων και σιδηροδρομικών αυτοκινήτων, ανεφοδιασμό οχημάτων ορυχείων και εργοστασίων και ανεφοδιασμό πλοίων και σκαφών. επίσης για θερμαινόμενα ή/και παχύρρευστα υγρά. βαγόνια δεξαμενών που παραδίδουν καύσιμα σε σπίτια για οικιακή θέρμανση ή βενζίνη σε πρατήρια καυσίμων. bobtails που παραδίδουν υγραέριο σε σπίτια και αγροκτήματα. και ανεφοδιασμούς αεροσκαφών που παραδίδουν αέριο ή καύσιμα αεριωθουμένων στα αεροσκάφη.
Έλεγχος των εργασιών φόρτωσης/εκφόρτωσης καυσίμων και πετροχημικών προϊόντων σε εργοστάσια χύδην καυσίμων ή/και διυλιστήρια
Σε φορτηγό βυτιοφόρο για μεταφορά και παράδοση καυσίμων/LPG
Σύστημα διανομής καυσίμων βαρέως τύπου για μεγάλα οχήματα και αεροπλάνα
Εξαρτήματα για μετρητές ροής θετικής μετατόπισης
