Μετρητής ροής υγρών ριζών

Related Products

Μετρητής ροής υγρού-μετρητής ροής Coriolis

Ο μετρητής ροής Coriolis θεωρείται ευρέως ως ο πιο ακριβής και υψηλότερης τεχνολογίας μετρητής ροής υγρής μάζας στην αγορά σήμερα. Εφαρμόζεται σε μια μεγάλη ποικιλία βιομηχανικών και δημοτικών χώρων, το ...
Ελικοειδείς μετρητές ροής

Οι ελικοειδείς μετρητές ροής είναι τυπικά όργανα μέτρησης ογκομετρικής ροής τα οποία μετρούν άμεσα την ποσότητα του ρέοντος υγρού μέσω μερικών στροφείων. Είναι ένα είδος θετικής μετατόπισης στ ...

1. ΕΙΣΑΓΩΓΗ ΠΡΟΪΟΝΤΟΣ

Το ροόμετρο υγρών ριζών σειράς LL είναι ένας τύπος ροόμετρου θετικής μετατόπισης ή μερικές φορές το ονομάζουμε ροόμετρο περιστροφικού λοβού. Με καινοτόμο σχεδιασμό προϊόντος, ελκυστική εμφάνιση και ορθολογική δομή, ο μετρητής ροής υγρών ριζών σειράς LL προσφέρει υψηλή ακρίβεια, υψηλή ακρίβεια και εύκολη εγκατάσταση και χρήση. Εφαρμόζεται ευρέως στο πετρέλαιο, την ηλεκτρική ενέργεια, τη μεταλλουργία, τις μεταφορές, την εθνική άμυνα και άλλους τομείς για τη μέτρηση πετρελαίου και την εμπορική διευθέτηση.

1.1 Αρχή Λειτουργίας

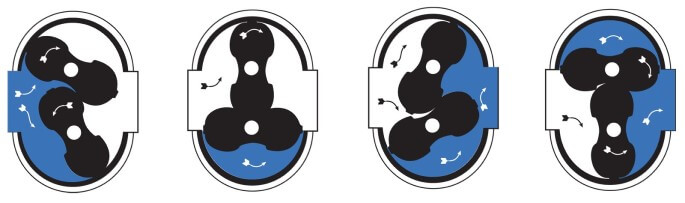

working principle of roots flow meter

Όταν το μετρούμενο υγρό ρέει μέσω του θαλάμου μέτρησης, σχηματίζεται μια διαφορά πίεσης στην είσοδο και την έξοδο του ροόμετρου και οι Liquid Roots περιστρέφονται υπό την ώθηση αυτής της διαφοράς πίεσης. Ταυτόχρονα, μέσω ενός ζεύγους κινητήριων γραναζιών που είναι στερεωμένα στον άξονα του λοβού, οι δύο Liquid Roots διατηρούν συνεχή περιστροφή. Καθώς οι Liquid Roots περιστρέφονται, το υγρό εκκενώνεται συνεχώς από το ροόμετρο μέσω του θαλάμου μέτρησης. Ο όγκος του υγρού που διέρχεται από κάθε ζεύγος είναι τέσσερις φορές ο όγκος του θαλάμου μέτρησης. Μέσω του σφραγισμένου μηχανισμού ζεύξης και μείωσης, ο αριθμός των περιστροφών μειώνεται και μεταδίδεται στον μετρητή, γεγονός που υποδεικνύει την στιγμιαία ροή και τη σωρευτική ροή του υγρού.

Η εγκατάσταση ενός πομπού στον μηχανισμό μέτρησης δημιουργεί ένα ροόμετρο με πομπό. Όταν συνδυάζεται με όργανα απεικόνισης ή συστήματα μικροϋπολογιστών, μπορεί να πραγματοποιήσει αυτοματοποιημένη μέτρηση και έλεγχο απομακρυσμένης μετάδοσης (ποσοτικές, αθροιστικές, στιγμιαίες και άλλες λειτουργίες). Για οδηγίες χρήσης, ανατρέξτε στο εγχειρίδιο ταξινόμησης οργάνων απεικόνισης.

1. 2. ΠΡΟΤΥΠΑ ΚΑΙ ΠΙΣΤΟΠΟΙΗΣΕΙΣ

Product Standard	JB/T9242-2015 (General Technical Specifications for Positive Displacement Flowmeters)
Explosion-proof Mark	Exd II CT6
Flange Standard	DN, ANSI, JIS
Protection Class	IP66

1.3 ΤΕΧΝΙΚΕΣ ΠΑΡΑΜΕΤΡΟΙ

Accuracy Grades

0.5%, 0.3%, 0.2%

Ambient Temperature

-25°C to +60°C

Environmental Temperature

Electronic Counter (Standard): -25°C to +60°C

Mechanical Counter (Optional): -43°C to +60°C

Κύρια υλικά συστατικών και ονομαστική πίεση

Model	Shell, Front & Rear Cover	Cover Plate	Liquid Roots	Shaft	Bearing	Nominal Pressure (MPa)
LL-AL	Cast Iron	Cast Iron	Aluminum Alloy	Stainless Steel	Rolling Bearing	0.6, 1.0, 1.6
LL-EL	Cast Steel	Cast Iron	Aluminum Alloy	Stainless Steel	Rolling Bearing	DN80↓ 4.0 DN100↑ 2.5
LL-LL	Aluminum Alloy	Cast Iron	Aluminum Alloy	Stainless Steel	Rolling Bearing	0.6, 1.0, 1.6
*Note*	Special materials available upon request and can be customized for specific applications

Σημειώσεις εφαρμογής:

• Σειρά LL-AL: Τα ροόμετρα από χυτοσίδηρο χρησιμοποιούνται ευρέως για διάφορα λάδια και μη διαβρωτικά υγρά.

• Σειρά LL-EL: Τα ροόμετρα από χυτό χάλυβα είναι κατάλληλα για υγρά υψηλής πίεσης και χαμηλού ιξώδους.

• Σειρά LL-LL: Υπερελαφρύ κράμα αλουμινίου για υγρά χαμηλής πίεσης και χαμηλού ιξώδους.

1. 4. ΕΥΡΟΣ ΡΟΗΣ

Τα εύρη ροής ποικίλλουν ανάλογα με το ιξώδες του ρευστού και τον απαιτούμενο βαθμό ακρίβειας.

Μονάδα εύρους ροής: m³/h

Nominal Diameter (mm)	Fluid Viscosity (mPa·s)
Nominal Diameter (mm)	2.0~150	0.6~2.0	2.0~150	0.6~2.0	2.0~150	0.6~2.0
25	0.6~6	1.2~6	1.2~6	1.5~6	1.5~6	2~6
40	1.6~16	3.2~16	3.2~16	4~16	4~16	5~16
50	2.5~25	5~25	5~25	6~25	6~25	8~25
80	6~60	12~60	12~60	15~60	15~60	20~60
100	10~100	20~100	20~100	25~100	25~100	33~100
150	25~250	50~250	50~250	60~250	60~250	80~250
Accuracy Grade	0.5		0.3		0.2

Σημείωση: Για εφαρμογές που απαιτούν βαθμό ακρίβειας 0,2% με συγκεκριμένες απαιτήσεις ροής, μπορεί να χρησιμοποιηθεί μηχανικά σφραγισμένη δομή με ρυθμισμένες μέγιστες παροχές. Συμβουλευτείτε το εργοστάσιο για συγκεκριμένες διαμορφώσεις.

1. 5. ΔΙΑΣΤΑΣΕΙΣ ΚΑΙ ΕΓΚΑΤΑΣΤΑΣΗ

dimensions of roots flow meter

Ανατρέξτε στο ξεχωριστό έγγραφο πινάκων διαστάσεων για τις πλήρεις προδιαγραφές των:

• Ροόμετρο τύπου χυτοσιδήρου (σειρά LL-AL) - Μαγνητική σφραγισμένη δομή

Model	L	H	I	B	C	D	D1	N-Φ	Weight (kg/unit)
LL-AL25.06 Thread	180	297	75	110×110	148	G1¼″ (Pipe thread)			8
LL-AL25.06 Flange	180	297	75	110×110	148	φ115	φ85	4-φ14	10
LL-AL40.1	240	320	88	φ170	170	φ150	φ110	4-φ18	21
LL-AL50.1	265	335	97	φ190	185	φ165	φ125	4-φ18	26
LL-AL80.1	265	394	122	φ246	248	φ200	φ160	8-φ18	40
LL-AL100.1	350	484	164	φ305	335	φ220	φ180	8-φ18	88
LL-AL150.1	560	602	232	φ440	455	φ285	φ240	8-φ22	202

Δείγμα επεξήγησης μοντέλου: LL-AL25.06

Ροόμετρο LL-Liquid Roots

Κέλυφος από χυτοσίδηρο AL + ρότορας από κράμα αλουμινίου

25-DN25

0,06-Πίεση 0,6 Mpa

• Ροόμετρο τύπου χυτού χάλυβα (σειρά LL-EL) - Μαγνητική σφραγισμένη δομή

Model	L	H	I	B	C	D	D1	N×Φ	Weight (kg/unit)
LL-EL25.3 Thread	180	297	75	120×120	148	G1¼″ (Pipe thread)			10
LL-EL25.3 Flange	180	297	75	120×120	148	φ115	φ85	4-φ14	10
LL-EL40.4	240	320	88	φ170	170	φ150	φ110	4-φ18	30
LL-EL50.4	360	370	105	φ226	222	φ165	φ125	4-φ18	41
LL-EL80.4	360	405	128	φ256	258	φ200	φ160	8-φ18	52
LL-EL100.3	450	482	167	φ334	338	φ235	φ190	8-φ22	110
LL-EL150.3	560	602	232	φ455	458	φ300	φ250	8-φ26	215

Δείγμα επεξήγησης μοντέλου: LL-EL40.4

Ροόμετρο LL-Liquid Roots

Κέλυφος από χυτό χάλυβα EL + ρότορας από κράμα αλουμινίου

40-DN40

.4-Πίεση 4Mpa

2. ΔΙΑΜΟΡΦΩΣΗ ΜΕΤΡΗΤΗ ΡΟΗΣ

Οι μετρητές ροής παρέχονται γενικά από το εργοστάσιο σύμφωνα με τις ακόλουθες διαμορφώσεις. Δείτε τον παρακάτω πίνακα για τα αντίστοιχα μοντέλα μετρητών και τις παραμέτρους απόδοσης:

Type	Parameters	Pictures

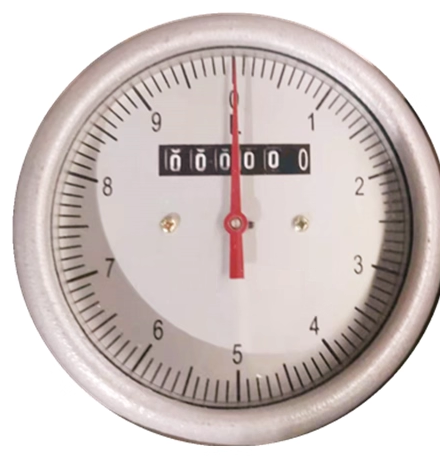

A	Pointer indication, 6-digit totalizer, no reset. Pointer indication: DN25 and below: 10L/rev DN80 and below: 100L/rev DN100 and above: 1000L/rev

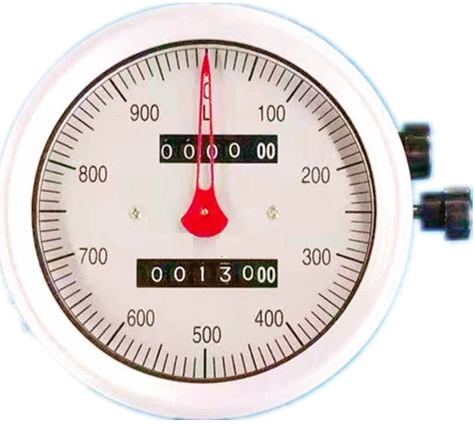

A6	Pointer indication, 6-digit totalizer with 4-digit batch totalizer, resettable. Pointer indication: DN25 and below: 10L/rev DN80 and below: 100L/rev DN100 and above: 1000L/rev
BELZ	Digital display. Displays total flow, instantaneous flow, batch reset, explosion-proof available

3. ΕΠΙΛΟΓΗ ΜΟΝΤΕΛΟΥ

Το ακόλουθο σύστημα κωδικοποίησης χρησιμοποιείται για την επιλογή μοντέλου ροόμετρου Liquid Roots:

Item	Code	Description
Series Type	LL	Liquid Roots Flowmeter
Shell Material	A	Cast iron
	E	Cast steel
	L	Aluminum alloy
Rotor Material	L	Aluminum alloy
Nominal Diameter	25~150	Flow meter sizes from DN 25mm to DN150mm
Pressure Rating	.06	0.6 MPa
	.1	1.0 MPa
	.2	1.6 MPa
	.3	2.5 MPa
	.4	4.0 MPa
Register	A	Mechanical pointer, 6 digits totalizer, no return to zero
	A6	Mechanical pointer, 6 digits totalizer, return to zero
	BELZ-0	Digital indicator, instant and totalized flow, battery power, no output, Explosion proof
	BELZ-1	Digital indicator, instant and totalized flow, 24V DC, Pulse output, 3-wire, Explosion proof
	BELZ-2	Digital indicator, instant and totalized flow, 24V DC, 4-20mA output, 2-wire, Explosion proof
	BELZ-3	Digital indicator, instant and totalized flow, 24V DC, 4-20mA output, 4-wire, Explosion proof
	BELZ-4	Digital indicator, instant and totalized flow, 24V DC, 4-20mA output, Hart, Explosion proof
Transmitter	BGF-I	Only for A or A6, Pulse output, 3-wire, Explosion proof 12V DC
	BGF-II	Only for A or A6, Pulse output, 3-wire, Explosion proof 24V DC
	BMF	Only for A or A6, 4-20mA output, Explosion proof 24V DC power supply
