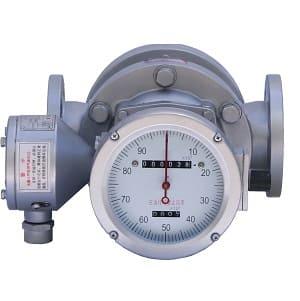

Πώς να εγκαταστήσετε τον μετρητή ροής με οβάλ γρανάζια;

Πώς να επιλέξετε ένα κατάλληλο σημείο εγκατάστασης για τον μετρητή ροής με οβάλ γρανάζια;

Το ροόμετρο με οβάλ γρανάζια πρέπει να εγκατασταθεί σε κατάλληλη θέση, λαμβάνοντας αυστηρά υπόψη τις ακόλουθες κρίσιμες απαιτήσεις:

1) Η θερμοκρασία και η υγρασία περιβάλλοντος θα πρέπει να συμμορφώνονται με τους κανονισμούς του κατασκευαστή του οβάλ ροόμετρου, με γενική θερμοκρασία -10 (-15)~40 (50) °C και υγρασία 10%~90%.

2) Το άμεσο ηλιακό φως το καλοκαίρι μπορεί να προκαλέσει αύξηση της θερμοκρασίας. Μέρη κοντά σε ακτινοβολούμενη θερμότητα μπορούν επίσης να προκαλέσουν αύξηση της θερμοκρασίας. Σε τέτοια μέρη θα πρέπει να λαμβάνονται μέτρα για την τοποθέτηση σκίαστρου ή μόνωσης.

3) Τα μη ανθεκτικά στις καιρικές συνθήκες όργανα (μοντέλα που δεν είναι ανθεκτικά στη σκόνη/αδιάβροχα) πρέπει να εγκαθίστανται μακριά από διαβρωτικές ατμόσφαιρες ή υγρά περιβάλλοντα. Η συμπύκνωση που σχηματίζεται από τις ημερήσιες διακυμάνσεις της θερμοκρασίας, σε συνδυασμό με διαβρωτικά αέρια, μπορεί να προκαλέσει ζημιά σε κρίσιμα εξαρτήματα, όπως τα γρανάζια μείωσης της ταχύτητας του ολοκληρωτή. Όταν είναι απαραίτητη η αναπόφευκτη εγκατάσταση σε τέτοιες συνθήκες, διατηρήστε μια ελαφρά θετική πίεση μέσα στο περίβλημα μέσω ενός συστήματος καθαρισμού καθαρού αέρα.

4) Η τοποθεσία εγκατάστασης πρέπει να είναι απαλλαγμένη από υπερβολικούς κραδασμούς και μηχανικούς κραδασμούς. Θα πρέπει να αποφεύγονται περιοχές με περιστρεφόμενο εξοπλισμό ή βαριά μηχανήματα, εκτός εάν εφαρμόζονται κατάλληλα μέτρα απομόνωσης από κραδασμούς.

5) Θα πρέπει να υπάρχει επαρκής χώρος για εγκατάσταση και καθημερινή συντήρηση.

Σχετικά με την κατεύθυνση ροής του μετρητή ροής οβάλ γραναζιών και τη σύνδεση διεργασίας

Ο οβάλ οδοντωτός μετρητής ροής πρέπει να εγκατασταθεί με τέλεια ισοπέδωση και κατακόρυφη ευθυγράμμιση. Ο άξονας του ρότορα πρέπει να διατηρείται παράλληλος με το επίπεδο του εδάφους, εκτός από τα σχέδια άξονα ρότορα με κατακόρυφο προσανατολισμό. Άλλα μοντέλα πρέπει να εγκαθίστανται οριζόντια όπως καθορίζεται στο εγχειρίδιο λειτουργίας. Ανατρέξτε στο Σχήμα 1 για το τυπικό σχηματικό διάγραμμα εγκατάστασης.

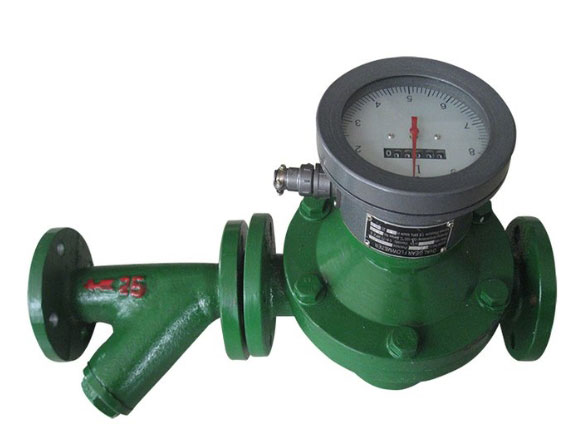

Για εφαρμογές αντίστροφης ροής, οι θέσεις του ροόμετρου και του φίλτρου θα πρέπει να αντικαθίστανται από την εικονιζόμενη διαμόρφωση. Θα πρέπει να παρέχεται επαρκής χώρος για την αφαίρεση και τον καθαρισμό του φίλτρου. Σε κάθετες εγκαταστάσεις, το PDF θα πρέπει να τοποθετείται σε μια γραμμή παράκαμψης για να αποτρέπεται η είσοδος υπολειμμάτων από τις ανάντη σωληνώσεις.

Το ροόμετρο με οβάλ γρανάζια πρέπει να είναι μονωμένο από τις καταπονήσεις των αγωγών, συμπεριλαμβανομένων της θερμικής διαστολής/συστολής, της παραμόρφωσης και των κραδασμών. Πρέπει να αποτρέπονται οι κραδασμοί που προκαλούνται από τον ακατάλληλο σχεδιασμό της βαλβίδας/σωλήνωσης, με ιδιαίτερη προσοχή στην αποφυγή συνθηκών συντονισμού. Κατά την εγκατάσταση πρέπει να αποφεύγεται η μηχανική καταπόνηση που προκαλείται από μη παράλληλες όψεις φλάντζας, υπερβολική απόσταση μεταξύ των φλάντζων, κακή ευθυγράμμιση των σωλήνων και άλλες ακατάλληλες διαμορφώσεις σωληνώσεων.

Για τον οβάλ οδοντωτό μετρητή ροής με ενσωματωμένα περιβλήματα πίεσης και θαλάμους μέτρησης, η υπερβολική καταπόνηση κατά την εγκατάσταση μπορεί να προκαλέσει παραμόρφωση του περιβλήματος, να επηρεάσει την υποβάθμιση της ακρίβειας των μετρήσεων, ακόμη και να μπλοκάρει τα κινητά εξαρτήματα μέτρησης.

Αποτροπή εισόδου υγρών εκτός φάσης στον μετρητή ροής με οβάλ γρανάζια

Ο μετρητής ροής με οβάλ γρανάζια διαθέτει ελάχιστες αποστάσεις μεταξύ του θαλάμου μέτρησης και των κινούμενων εξαρτημάτων. Η μόλυνση από σωματίδια στο υγρό μπορεί να προκαλέσει εμπλοκή των εξαρτημάτων και πρόωρη φθορά. Πρέπει να εγκατασταθεί ένα φίλτρο ανάντη με τακτική συντήρηση καθαρισμού. Για τη μέτρηση αερίων, εγκαταστήστε προστατευτικές συσκευές όταν απαιτείται, όπως παγίδες ιζημάτων ή απορροφητές υγρασίας. Για εφαρμογές μέτρησης ροής υγρού, πρέπει να αποτρέπεται η είσοδος αερίου στο σύστημα σωληνώσεων. Όταν είναι απαραίτητο, πρέπει να εγκατασταθεί ένας διαχωριστής αερίου-υγρού ανάντη της συσκευής μέτρησης.

Μέτρα μετριασμού για παλμικές ροές, υπερτάσεις και υπερφόρτωση

Ενώ υπάρχουν επιτυχημένες περιπτώσεις εγκατάστασης σε γραμμές αναρρόφησης αντλίας, οι μετρητές ροής με οβάλ γρανάζια πρέπει να εγκαθίστανται στην πλευρά κατάθλιψης της αντλίας ως συνήθης πρακτική. Οι παλμικές και οι υπερτάσεις ροής μπορούν να προκαλέσουν ζημιά στους αισθητήρες ροής με οβάλ γρανάζια. Ιδανικές πηγές ροής περιλαμβάνουν τις φυγοκεντρικές αντλίες και τις δεξαμενές υπερυψωμένης πίεσης. Για εφαρμογές που περιλαμβάνουν παλινδρομικές αντλίες ή συστήματα σωληνώσεων ευαίσθητα σε υπερτάσεις υπερπίεσης (συμπεριλαμβανομένων των φαινομένων υδραυλικού πλήγματος), πρέπει να εγκαθίστανται προστατευτικές συσκευές όπως αποσβεστήρες παλμών, θάλαμοι εκτόνωσης και βαλβίδες εκτόνωσης πίεσης.

Η λειτουργία σε υπερβολική ταχύτητα ενός ελλειπτικού ροόμετρου με γρανάζια μπορεί να προκαλέσει μη αναστρέψιμη ζημιά. Σε συστήματα όπου ενδέχεται να προκύψουν συνθήκες υπερφόρτωσης ροής, θα πρέπει να εγκαθίστανται προστατευτικές συσκευές όπως στόμιο περιορισμού, βαλβίδα σταθερής ροής και ελεγκτής ροής κατάντη.

Εγκατάσταση χωρίς διακοπή

Λόγω του μειονεκτήματος της διακοπής του αγωγού που προκαλείται από ζημιά στα εξαρτήματα μέτρησης του ελλειπτικού ροόμετρου με γρανάζια, θα πρέπει να υπάρχει εφεδρικός παράλληλος μηχανισμός με αυτόματο εξοπλισμό μεταγωγής σε χώρους όπου επιτρέπεται η συνεχής παραγωγή ή καμία διακοπή. Μπορεί επίσης να υιοθετηθεί η συνήθως χρησιμοποιούμενη λειτουργία παράλληλης λειτουργίας με υψηλή ροή, όπου η μία μηχανή παρουσιάζει βλάβη και η άλλη μπορεί ακόμα να ρέει.

Βαθμονόμηση πεδίου

Εάν απαιτείται επιτόπια βαθμονόμηση ενός οβάλ γραναζωτού μετρητή ροής με χρήση κινητών τυποποιημένων σωλήνων όγκου, τυποποιημένων μετρητών ή άλλων τυποποιημένων συσκευών ροής, οι σωλήνες διακλάδωσης, τα εξαρτήματα σύνδεσης και οι βαλβίδες διακοπής θα πρέπει να είναι προεγκατεστημένα σε κατάλληλες θέσεις επί του χώρου.

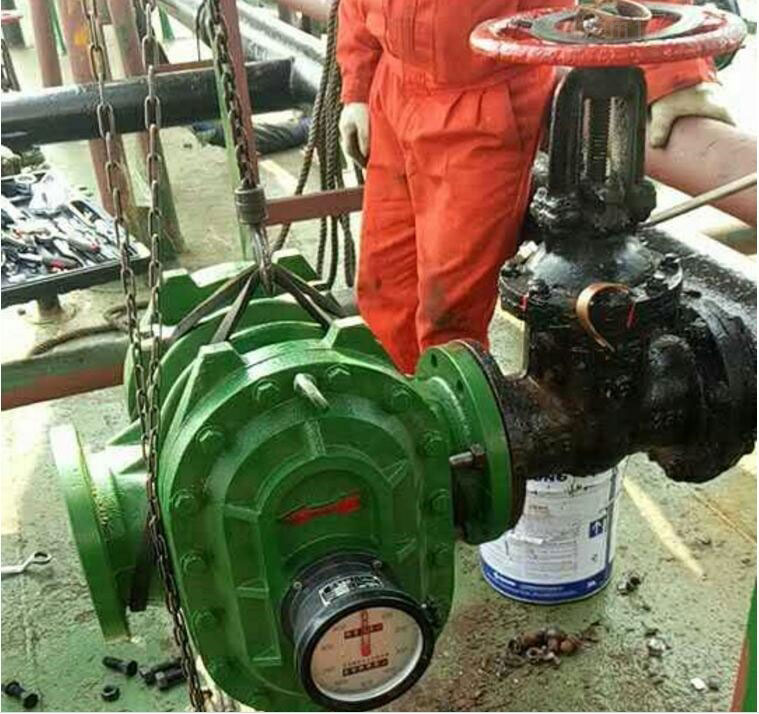

Ποιες είναι οι προφυλάξεις κατά τη χρήση μετρητών ροής με οβάλ γρανάζια;

1) Καθαρισμός Αγωγών

Οι πρόσφατα εγκατεστημένοι αγωγοί πρέπει να καθαρίζονται πριν από τη λειτουργία και συχνά απαιτείται επακόλουθο ξέπλυμα με πραγματικό υγρό για την απομάκρυνση υπολειμματικής σκωρίας συγκόλλησης, αλάτων και άλλων υπολειμμάτων. Αυτή η διαδικασία θα πρέπει να κλείνει τις βαλβίδες διακοπής τόσο στην είσοδο όσο και στην έξοδο του ροόμετρου για να εκτρέπει το υγρό μέσω της γραμμής παράκαμψης.

Εάν δεν υπάρχει διαθέσιμη γραμμή παράκαμψης, αντικαταστήστε προσωρινά το ροόμετρο με ένα κοντό τμήμα σωλήνα.

2) Καθαρισμός αερίου

Μετά την αρχική έκπλυση με υγρό, συχνά παραμένουν σημαντικές θήκες αέρα στον αγωγό. Όταν ξεκινά η λειτουργία υπό πίεση, αυτός ο παγιδευμένος αέρας μπορεί να ρέει μέσω των οβάλ γραναζιών με υπερβολικές ταχύτητες, προκαλώντας υπερβολική ταχύτητα των κινούμενων εξαρτημάτων μέτρησης και πιθανή ζημιά στους άξονες και τα ρουλεμάν. Επομένως, στην αρχή, ο ρυθμός ροής θα πρέπει να αυξάνεται αργά για να επιτραπεί η σταδιακή διαφυγή του αέρα.

3) Ακολουθία εναλλαγής σωλήνων παράκαμψης

Κατά την εναλλαγή της ροής ρευστού από τον σωλήνα παράκαμψης στο όργανο, η ακολουθία ανοίγματος και κλεισίματος πρέπει να είναι σωστή και οι λειτουργίες πρέπει να εκτελούνται αργά, ειδικά σε αγωγούς υψηλής θερμοκρασίας και υψηλής πίεσης. Όπως φαίνεται στο Σχήμα 2, τα βήματα ενεργοποίησης είναι τα εξής:

• Βήμα 1: Ανοίξτε σταδιακά τη βαλβίδα Α, επιτρέποντας στο υγρό να ρέει μέσω του σωλήνα παράκαμψης για ένα χρονικό διάστημα.
• Βήμα 2: Ανοίξτε σταδιακά τη βαλβίδα Β.
• Βήμα 3: Ανοίξτε σταδιακά τη βαλβίδα C.
• Βήμα 4: Κλείστε σταδιακά τη βαλβίδα Α.

Για απενεργοποίηση, ακολουθήστε την αντίστροφη σειρά και τις ενέργειες.

Μετά την εκκίνηση, χρησιμοποιήστε τον δείκτη χαμηλότερης θέσης ή τον αριθμητικό τροχό μαζί με ένα χρονόμετρο για να επιβεβαιώσετε ότι δεν υπάρχει υπερβολική ροή. Ο βέλτιστος ρυθμός ροής θα πρέπει να διατηρείται στο (70–80)% του μέγιστου ρυθμού ροής για να διασφαλιστεί η διάρκεια ζωής του οργάνου.

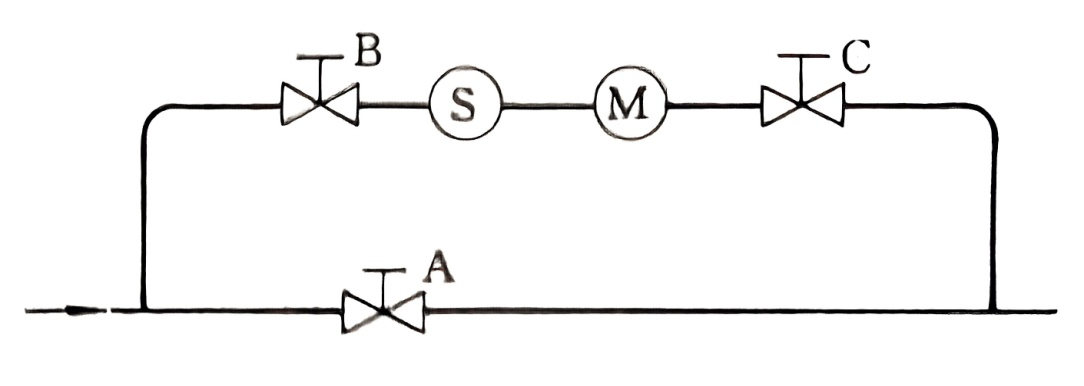

Σχήμα 2 Ακολουθία εναλλαγής σωλήνα παράκαμψης

4) Παρακολούθηση φίλτρων

Το φίλτρο είναι πιο ευάλωτο σε ζημιές κατά την αρχική εκκίνηση ενός νέου αγωγού. Μετά τη δοκιμαστική λειτουργία, ελέγξτε αμέσως εάν το φίλτρο παραμένει άθικτο. Επιπλέον, όταν το φίλτρο είναι καθαρό και απαλλαγμένο από ρύπους, καταγράψτε την πτώση πίεσης σε κανονικούς ρυθμούς ροής. Αυτή η παράμετρος εξαλείφει την ανάγκη για μελλοντική αποσυναρμολόγηση για έλεγχο απόφραξης — αντ' αυτού, η έκταση της αύξησης της πτώσης πίεσης μπορεί να χρησιμοποιηθεί για να προσδιοριστεί εάν απαιτείται καθαρισμός.

5) Μέτρηση υγρών υψηλού ιξώδους

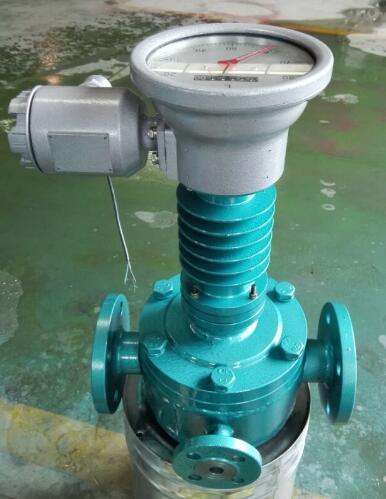

Για τη μέτρηση ροής υγρών υψηλού ιξώδους , συνήθως απαιτείται θέρμανση για να διασφαλιστεί η ρευστότητα. Όταν το ελλειπτικό ροόμετρο με γρανάζια απενεργοποιείται, το εσωτερικό υγρό ψύχεται και πήζει. Πριν από την επανεκκίνηση, πρέπει να θερμανθεί ξανά για να μειωθεί το ιξώδες πριν επιτραπεί η ροή του μέσα από το όργανο. Διαφορετικά, το πηγμένο υγρό μπορεί να μπλοκάρει τα κινούμενα εξαρτήματα μέτρησης, οδηγώντας σε ζημιά στο όργανο.

6) Λίπανση

Για μετρητή ροής θετικής εκτόπισης που λειτουργεί με αέριο, η λίπανση πρέπει να πραγματοποιείται πριν από την εκκίνηση. Κατά τη διάρκεια της κανονικής λειτουργίας, ελέγχετε τακτικά τον μετρητή στάθμης λαδιού για να παρακολουθείτε την ποσότητα λιπαντικού.

7) Αποφύγετε τις απότομες αλλαγές στον ρυθμό ροής

Όταν χρησιμοποιείτε ροόμετρο αερίου, είναι σημαντικό να αποφεύγετε τις απότομες αλλαγές στον ρυθμό ροής (π.χ., που προκαλούνται από βαλβίδες γρήγορου ανοίγματος). Λόγω της αδράνειας των ρότορων, οι απότομες διακυμάνσεις της ροής μπορούν να δημιουργήσουν σημαντικές πρόσθετες αδρανειακές δυνάμεις, ενδεχομένως προκαλώντας ζημιά στους ρότορες.
Εάν ο μετρητής ροής χρησιμοποιείται ως όργανο ανίχνευσης ροής σε ένα σύστημα ελέγχου, ένα ξαφνικό κλείσιμο της βαλβίδας ελέγχου κατάντη μπορεί να προκαλέσει τη συνέχιση της περιστροφής των ρότορων για λίγο, δημιουργώντας ένα φαινόμενο συμπιεστή. Αυτό οδηγεί σε αύξηση της πίεσης κατάντη, ακολουθούμενη από αντίστροφη ροή, η οποία μπορεί να οδηγήσει σε εσφαλμένα σήματα.

8) Απαγορεύεται η διέλευση ατμού που χρησιμοποιείται για την έκπλυση των αγωγών μέσω των οβάλ γραναζωτών μετρητών ροής.

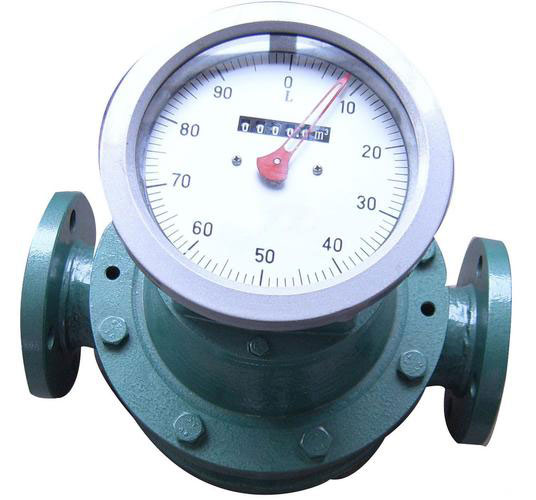

Αντιμετώπιση προβλημάτων για μετρητές ροής με οβάλ γρανάζια

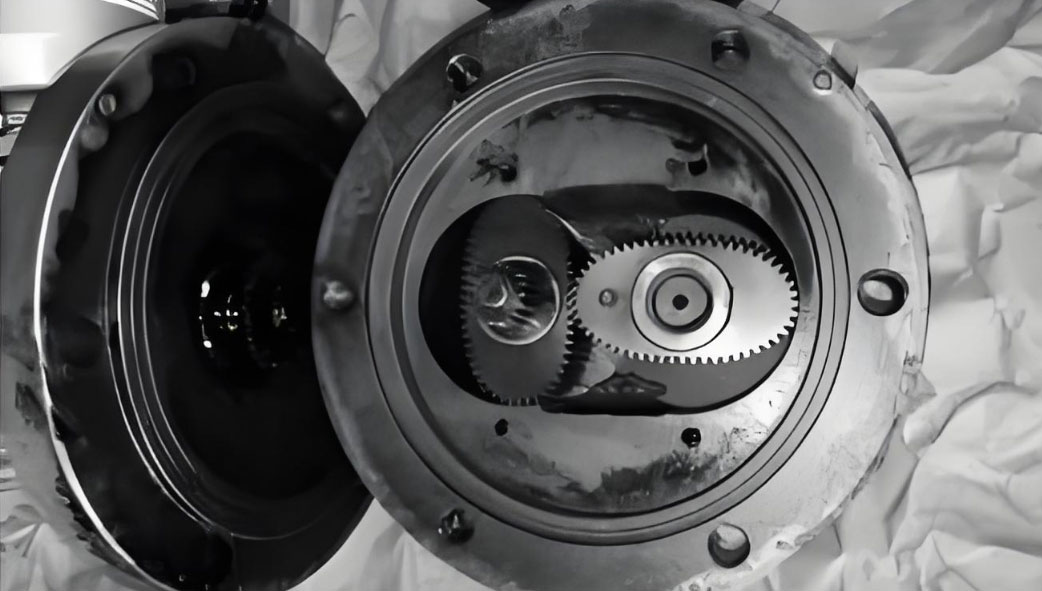

1. Εμπλοκή ρότορα στον θάλαμο μέτρησης

 Αιτίες:
(1) Ξένα υπολείμματα που εισέρχονται στον θάλαμο μέτρησης από τον αγωγό.
(2) Στερεοποίηση του μετρούμενου ρευστού·
(3) Υδραυλικό πλήγμα ή υπερφόρτωση λόγω μη φυσιολογικής λειτουργίας του συστήματος, με αποτέλεσμα να προκληθεί ζημιά στους πείρους που συνδέουν τον ρότορα και το γρανάζι κίνησης.
(4) Υπερβολική φθορά των ρουλεμάν του γραναζιού κίνησης μετά από παρατεταμένη χρήση, που προκαλεί σύγκρουση και μπλοκάρισμα του ρότορα.

 Μέτρα αντιμετώπισης προβλημάτων:
(1) Αποσυναρμολογήστε και καθαρίστε το ροόμετρο· ξεπλύνετε τα φίλτρα και τους αγωγούς.
(2) Εφαρμόστε μέτρα απόψυξης για το στερεοποιημένο μέσο.
(3) Τροποποίηση του συστήματος σωληνώσεων για την εξάλειψη του υδραυλικού πλήγματος/υπερφόρτωσης· επισκευή του ροόμετρου.

(4) Αντικαταστήστε τα ρουλεμάν, τα γρανάζια κίνησης ή τους ρότορες· εγκαταστήστε νέο ροόμετρο εάν η ζημιά είναι ανεπανόρθωτη.

2. Ο ρότορας λειτουργεί κανονικά, αλλά ο μετρητής δεν καταγράφει

Αιτίες:
(1) Ζημιά στο τμήμα εξόδου της στεγανοποίησης του θαλάμου μέτρησης, απομαγνήτιση μαγνητικού χάλυβα ή ξένη ύλη που μπλοκάρει τη μαγνητική σύζευξη.
(2) Χαλαρή αποσύμπλεξη γραναζιού στην κεφαλή του μετρητή.
(3) Δυσλειτουργία του μετρητή επαναφοράς ή του μετρητή αθροιστή·
(4) Χαλαρή διάταξη δείκτη.

Μέτρα αντιμετώπισης προβλημάτων:
(1) Αποσυναρμολόγηση και καθαρισμός ή επαναμαγνητισμός εξαρτημάτων.
(2) Επανεγκαταστήστε και ρυθμίστε το συγκρότημα γραναζιών.
(3) Αφαίρεση και επισκευή του μηχανισμού του μετρητή.
(4) Ασφαλίστε τη στερέωση του δείκτη.

3. Ανακρίβεια μέτρησης ροόμετρου

Αιτίες:
(1) Σημαντική απόκλιση θερμοκρασίας με ελαττωματικό αυτόματο αντισταθμιστή θερμοκρασίας.
(2) Αλλαγή στο μετρούμενο ιξώδες του μέσου.
(3) Λανθασμένη εμπλοκή γραναζιών στην κεφαλή του μετρητή μετά τη συντήρηση.
(4) Η βαλβίδα παράκαμψης δεν είναι πλήρως κλειστή κατά τη λειτουργία, προκαλώντας διαρροή.
(5) Η πραγματική ροή υπερβαίνει το καθορισμένο εύρος τιμών.
(6) Άκαμπτη κίνηση του μηχανισμού ένδειξης ή του ρότορα που έρχεται σε επαφή με το περίβλημα.
(7) Υπερβολικός παλμός ροής.
(8) Συμπύκνωση αερίου στο μετρούμενο μέσο.

Μέτρα αντιμετώπισης προβλημάτων:
(1) Επιθεώρηση και επισκευή συστήματος αντιστάθμισης θερμοκρασίας.
(2) Επαναβαθμονομήστε για το τρέχον ιξώδες του μέσου ή επιλέξτε νέο μετρητή κατάλληλο για το μέσο.
(3) Αφαιρέστε την κεφαλή του μετρητή και τοποθετήστε ξανά σωστά τα γρανάζια.
(4) Βεβαιωθείτε ότι η βαλβίδα παράκαμψης είναι πλήρως κλειστή.
(5) Αντικαταστήστε με ροόμετρο κατάλληλου μεγέθους ή ρυθμίστε τη ροή εντός του καθορισμένου εύρους.
(6) Επαληθεύστε την ορθή εγκατάσταση του ρότορα, των ρουλεμάν και των γραναζιών κίνησης· αντικαταστήστε τα φθαρμένα εξαρτήματα·
(7) Εφαρμογή μέτρων απόσβεσης παλμών.

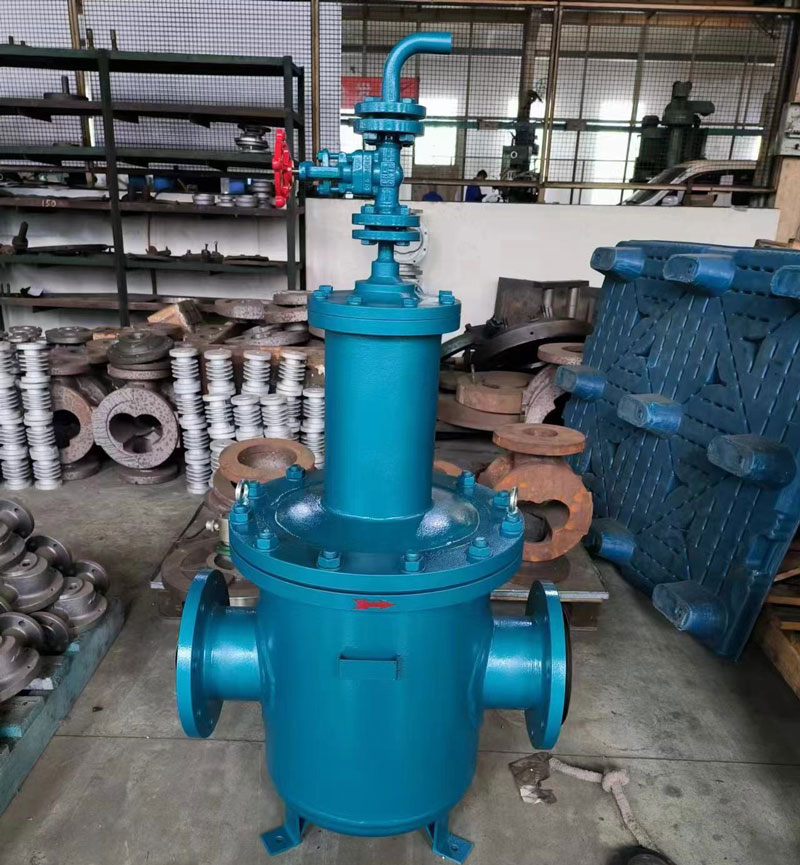

(8) Εγκαταστήστε τον απαγωγέα αερίων.

4. Υπερβολικός θόρυβος ροόμετρου

Αιτίες:
(1) Σπασμένος πείρος γραναζιού κίνησης ρότορα που προκαλεί πρόσκρουση στον ρότορα.
(2) Ακατάλληλη λειτουργία με υπερβολική υπερφόρτωση ροής·
(3) Παγίδευση αερίου ή δόνηση συστήματος.
(4) Αστοχία ρουλεμάν·
(5) Εκτεταμένη διάρκεια ζωής πέραν της λειτουργικής διάρκειας.

Μέτρα αντιμετώπισης προβλημάτων:
(1) Αφαιρέστε και αντικαταστήστε τον ρότορα, ξύστε τυχόν γρατσουνιές ή βαθουλώματα στον ρότορα.
(2) Εγκαταστήστε μια συσκευή περιορισμού ροής κατάντη του ροόμετρου.
(3) Επιθεωρήστε το σύστημα και εξαλείψτε τους κραδασμούς.
(4) Αντικαταστήστε το ρουλεμάν, ελέγξτε αν το φίλτρο είναι αξιόπιστο και μειώστε τη φθορά του ρουλεμάν.
(5) Αντικαταστήστε το ροόμετρο με ένα καινούργιο.

5. Διαρροή ροόμετρου

Αιτίες:
(1) Η πίεση λειτουργίας υπερβαίνει το καθορισμένο όριο, προκαλώντας παραμόρφωση του περιβλήματος και διαρροή.
(2) Γήρανση ελαστικών σφραγίδων.
(3) Βλάβη μηχανικής στεγανοποίησης.

Μέτρα αντιμετώπισης προβλημάτων:
(1) Επαλήθευση της ακεραιότητας του μετρητή πίεσης του συστήματος, μείωση της πίεσης ή αντικατάσταση του μετρητή για διατήρηση εντός των ονομαστικών ορίων· αντικατάσταση/επισκευή σοβαρά παραμορφωμένων περιβλημάτων·
(2) Αντικαταστήστε όλες τις φθαρμένες τσιμούχες.
(3) Αντικαταστήστε τα φθαρμένα μηχανικά εξαρτήματα ή τα ελαστικά μέρη.

6. Ασταθής κίνηση βελόνας (κολλάει/ακανόνιστη ένδειξη)

Αιτία:
Χαλαροί ή άκαμπτοι σύνδεσμοι στον μηχανισμό κίνησης του δείκτη.

Μέτρα αντιμετώπισης προβλημάτων:
Ασφαλίστε όλες τις συνδέσεις και λιπάνετε τα κινούμενα μέρη.
