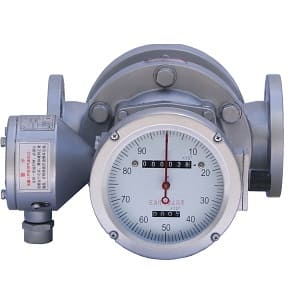

Μετρητής ροής θετικής μετατόπισης εξόδου παλμού

Γιατί χρειαζόμαστε έξοδο παλμών για το ροόμετρο PD;

Ένα ροόμετρο θετικής μετατόπισης είναι ένα όργανο μέτρησης ροής που μετρά απευθείας τον συνολικό ρυθμό ροής καθαρού υγρού, γεμίζοντας και εκκενώνοντας περιοδικά τον όγκο του υγρού σε έναν θάλαμο μέτρησης ακριβείας. Χρησιμοποιείται κυρίως για τη μέτρηση καθαρών υγρών όπως ντίζελ, καύσιμα, αργό πετρέλαιο, λιπαντικά, χημικές πρώτες ύλες και υγρά ποιότητας τροφίμων, ιδιαίτερα κατάλληλο για περιπτώσεις όπου απαιτείται αυστηρά ακρίβεια μέτρησης υγρών.

Το βασικό του πλεονέκτημα έγκειται στην υψηλή ακρίβεια μέτρησης (0,2% ~0,5%), η οποία δεν επηρεάζεται από τις αλλαγές στο ιξώδες του ρευστού και στην έλλειψη ανάγκης για ευθύγραμμα τμήματα σωλήνων ανάντη και κατάντη κατά την εγκατάσταση.

Οι παραδοσιακοί μετρητές ροής PD χρησιμοποιούν συχνά μηχανικό δείκτη για την απεικόνιση της αθροιστικής ροής. Με την αυξανόμενη ζήτηση για αυτοματοποίηση, έχουν εμφανιστεί μετρητές ροής θετικής μετατόπισης παλμικής εξόδου. Το πλεονέκτημά τους έγκειται στη μετατροπή των σημάτων ροής σε πραγματικό χρόνο σε ηλεκτρικά παλμικά σήματα (όπως παλμός PNP ή NPN), γεγονός που διευκολύνει την ενσωμάτωση με συστήματα ελέγχου όπως PLC και DCS, επιτρέποντας την απομακρυσμένη μετάδοση δεδομένων, τον στιγμιαίο υπολογισμό ροής, τον έλεγχο παρτίδων και την αυτοματοποιημένη διαχείριση, βελτιώνοντας σημαντικά το επίπεδο νοημοσύνης και την αποτελεσματικότητα ελέγχου των βιομηχανιών επεξεργασίας.

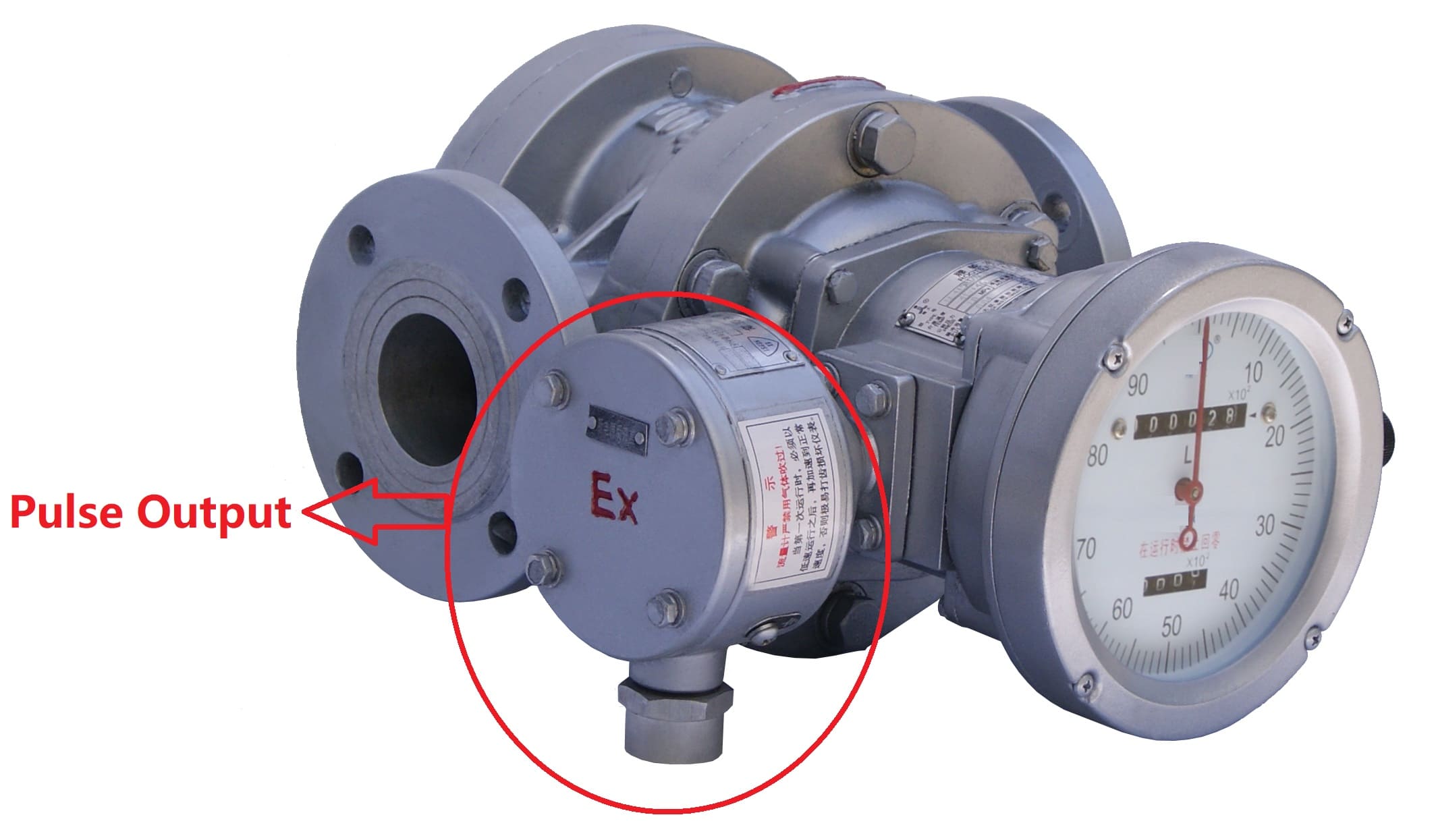

Επισκόπηση του πομπού εξόδου παλμών σειράς BGF για μετρητή ροής PD

Ο πομπός της σειράς BGF είναι ένας αισθητήρας γωνιακής μετατόπισης περιστροφικού άξονα που, όταν χρησιμοποιείται με τους μετρητές ροής θετικής μετατόπισης της εταιρείας μας, μπορεί να μετατρέψει τη ροή του μετρούμενου μέσου σε ηλεκτρικά παλμικά σήματα για απομακρυσμένη μετάδοση. Είναι ένας πομπός με προστασία από εκρήξεις.

Τεχνικές προδιαγραφές της εξόδου παλμών από τον μετρητή ροής PD

· 1. Έξοδος χωρίς επαφή, τετραγωνικού κύματος, αξιόπιστη μετάδοση σήματος, παλμός NPN ή PNP

· 2. Συχνότητα σήματος ανάλογη με τον ρυθμό ροής

· 3. Θερμοκρασία περιβάλλοντος λειτουργίας: -10°C έως 60°C

· 4. Βαθμός αντοχής σε εκρήξεις: ExdⅡBT5

· 5. Μέγεθος προσαρμογέα εξόδου: Αντιεκρηκτικός τύπος, εσωτερικό σπείρωμα G1/2"

· 6. Μέγεθος οπής εισόδου καλωδίου: Αντιεκρηκτικός τύπος Φ11

· 7. Υψηλή ακρίβεια, αντικραδασμική, ιδιαίτερα κατάλληλη για εφαρμογές ποσοτικής πλήρωσης

Τεχνικές Προδιαγραφές Πομπού Παλμών BGF-I (Σύστημα 12V DC + 3 συρμάτων)

Τεχνικές Προδιαγραφές Πομπού Έξοδος Παλμού BGF-II (24V DC + Σύστημα 3 Καλωδίων)
