Πώς να μετρήσετε με ακρίβεια τη ροή ατμού: 4 καλύτερες τεχνολογίες μετρητών που εξηγούνται
2025/09/21
Ο ατμός ή οι ατμοί είναι ένα από τα πιο σημαντικά και ισχυρά εργαλεία στη σύγχρονη βιομηχανία. Είναι ο κύριος τρόπος με τον οποίο κινείται η ενέργεια στην παραγωγή ενέργειας, την κατασκευή, τη χημική επεξεργασία και τα συστήματα HVAC. Η παραγωγή ατμού απαιτεί πολλή ενέργεια και χρήματα, επομένως η δυνατότητα ακριβούς μέτρησης της ροής του δεν είναι απλώς μια τεχνική εργασία. Είναι επίσης ένα σημαντικό μέρος της διαχείρισης της ενέργειας, της μείωσης του κόστους, της αποτελεσματικότητας των διαδικασιών και της ασφάλειας της εγκατάστασης. Ωστόσο, η μέτρηση του ατμού είναι εξαιρετικά δύσκολη, παρουσιάζοντας μοναδικές προκλήσεις που μπορούν να προκαλέσουν βλάβη σε τυπικούς ψηφιακούς μετρητές ροής (όπως μετρητές ροής στροβίλου ή μαγνητικούς μετρητές ροής).
Η μέτρηση της ροής ατμού είναι σημαντική
Επομένως, η επιλογή του σωστού μετρητή ροής ατμού είναι πολύ σημαντική. Εάν ένας αισθητήρας ροής ατμού επιλεγεί ή εγκατασταθεί λανθασμένα ή δεν εγκατασταθεί καθόλου, μπορεί να σας δώσει λανθασμένα δεδομένα, τα οποία μπορεί να σας κοστίσουν πολλά χρήματα και να κάνουν την επιχείρησή σας λιγότερο αποτελεσματική.
Αυτός ο πλήρης οδηγός θα αποτελέσει την πηγή σας για τη μέτρηση της ροής ατμού. Θα μιλήσουμε για τα πιο σημαντικά προβλήματα που προκύπτουν, θα εξετάσουμε τις καλύτερες τεχνολογίες αισθητήρων ροής ατμού και θα σας δώσουμε έναν χρήσιμο τρόπο για να επιλέξετε τα κατάλληλα όργανα ροής ατμού για τις ανάγκες σας.
Γιατί είναι τόσο σημαντικό να μετράμε με ακρίβεια τη ροή του ατμού;
Πριν εμβαθύνουμε στις διάφορες τεχνολογίες μέτρησης ροής ατμού, είναι σημαντικό να γνωρίζουμε πόσο σημαντική είναι η μέτρηση ατμού. Για τα ακόλουθα, τα ακριβή και αξιόπιστα δεδομένα είναι πολύ σημαντικά:

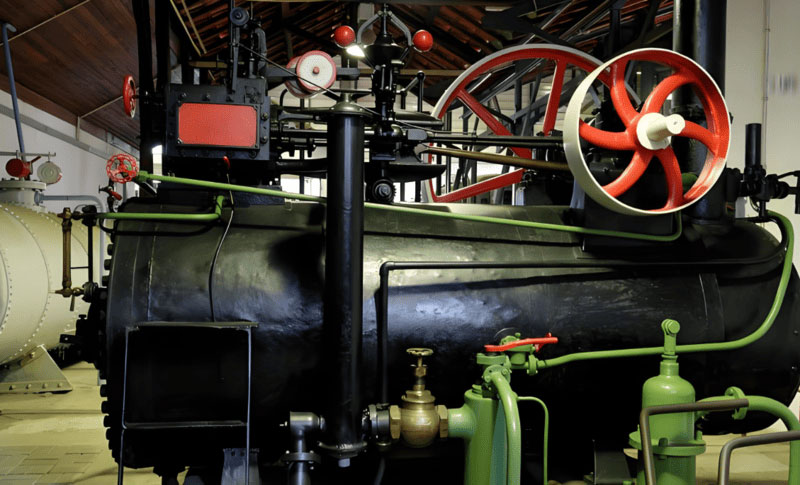

Ο λέβητας ατμού χρειάζεται μέτρηση ροής ατμού.
Ενεργειακή Απόδοση και Κατανομή Κόστους: Η καύση καυσίμων ή η άμεση χρήση ηλεκτρικής ενέργειας παράγει ατμό. Μπορείτε να παρακολουθείτε την κατανάλωση ενέργειας, να αντιστοιχίζετε το κόστος σε συγκεκριμένα τμήματα ή διαδικασίες και να εντοπίζετε περιοχές με σπατάλη, όπως διαρροές ή εξοπλισμό που δεν λειτουργεί τόσο καλά όσο θα μπορούσε, μετρώντας με ακρίβεια τη ροή ατμού.
Έλεγχος Διαδικασίας: Σε πολλές περιπτώσεις, η ποσότητα του παρεχόμενου ατμού είναι ένας βασικός παράγοντας για να διασφαλιστεί ότι η ποιότητα του προϊόντος παραμένει η ίδια. Είναι πολύ σημαντικό να υπάρχει ακριβής έλεγχος ροής για τη θέρμανση, την αποστείρωση και τη λειτουργία των στροβίλων.
Μεταβίβαση και Χρέωση Κηδεμονίας: Όταν ο ατμός πωλείται από μια οντότητα σε μια άλλη (π.χ., από μια κεντρική μονάδα σε έναν ενοικιαστή), η ακριβής μέτρηση αποτελεί τη βάση για δίκαιη και διαφανή χρέωση.

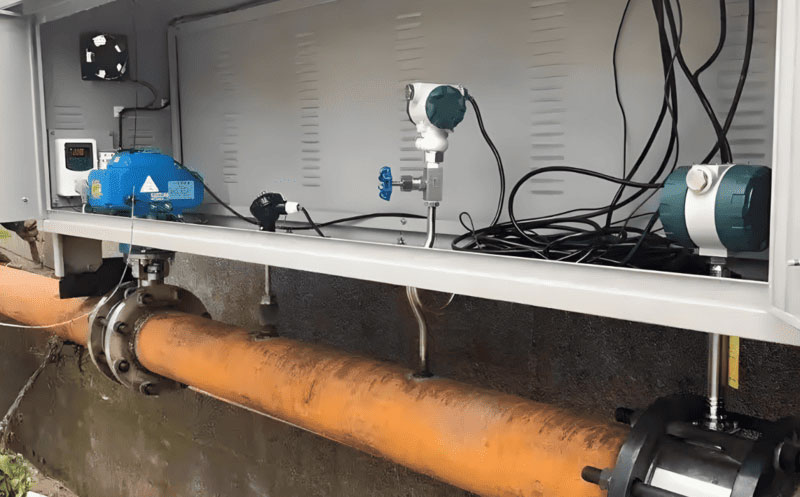

Η μεταφορά επιμέλειας Steam χρειάζεται ακριβή μέτρηση Steam.
Απόδοση και ασφάλεια λέβητα: Η απόδοση και η υγεία ενός λέβητα μπορούν να μετρηθούν από την ποσότητα ατμού που παράγει. Οι αλλαγές ροής που συμβαίνουν γρήγορα μπορεί να αποτελούν ένδειξη πιθανών προβλημάτων ασφαλείας που πρέπει να αντιμετωπιστούν άμεσα.
Τα Ειδικά Προβλήματα με τη Μέτρηση της Ροής Ατμού
Ο ατμός δεν είναι απλώς ένα υγρό όπως το νερό ή το ντίζελ. Λόγω των ιδιοτήτων του, δημιουργεί ένα σκληρό περιβάλλον που απαιτεί ισχυρά, εξειδικευμένα όργανα.
1. Υψηλές θερμοκρασίες και πιέσεις: Ο ατμός υπάρχει σε πολύ υψηλές θερμοκρασίες και πιέσεις, οι οποίες μπορούν να βλάψουν ή να καταστρέψουν αισθητήρες που δεν είναι κατασκευασμένοι για να λειτουργούν σε αυτές τις συνθήκες. Η θερμοκρασία του συνηθισμένου κορεσμένου ατμού είναι συνήθως κάτω από 200 °C, ενώ ο υπέρθερμος ατμός μπορεί να ξεπεράσει τους 350 °C και, υπό ορισμένες συνθήκες, μπορεί ακόμη και να φτάσει τους 450 °C ή και περισσότερο, ειδικά σε υψηλές πιέσεις.
2. Αλλαγή Πυκνότητας: Το μεγαλύτερο πρόβλημα είναι ότι η πυκνότητα του ατμού ποικίλλει σημαντικά ανάλογα με την πίεση και τη θερμοκρασία. Για παράδειγμα, ο κορεσμένος ατμός στα 3 bar έχει πυκνότητα περίπου 3,2 kg/m³, ενώ στα 10 bar, η πυκνότητα αυξάνεται σε περίπου 8,5 kg/m³. Αυτό σημαίνει ότι ένα κυβικό μέτρο ατμού στα 3 bar περιέχει πολύ λιγότερη μάζα από ένα κυβικό μέτρο στα 10 bar, γεγονός που μπορεί να οδηγήσει σε σημαντικά σφάλματα εάν η ροή μάζας δεν μετρηθεί σωστά. Κάντε κλικ εδώ, διαφορετική πυκνότητα για κορεσμένο ατμό και υπερθερμασμένο ατμό σε διαφορετική θερμοκρασία και πίεση.
3. Ποιότητα ατμού (υγρός έναντι ξηρού): Υπάρχει πολύ λίγο αέριο στον ατμό σε έναν σωλήνα. Συχνά έχει σταγόνες νερού μέσα σε αυτόν, κάτι που ονομάζεται «υγρός ατμός». Αυτή η διφασική ροή μπορεί να προκαλέσει σημαντικά σφάλματα σε πολλές τεχνολογίες μετρητών ροής. Δωρεάν αριθμομηχανή μεριδίου Steam>>
4. Διαβρωτική Φύση: Ο ατμός υψηλής ταχύτητας, ειδικά αν είναι υγρός, μπορεί να είναι ιδιαίτερα διαβρωτικός για οποιαδήποτε εξαρτήματα εντός του σωλήνα, οδηγώντας σε φθορά των μηχανικών μετρητών. Επομένως, απαιτούνται υλικά αισθητήρων από ανοξείδωτο χάλυβα ως βρεγμένα μέρη των μετρητών ροής ατμού για να αντέχουν στη διάβρωση.
Η βασική αρχή: Γιατί η ροή μάζας είναι απαραίτητη για τον ατμό

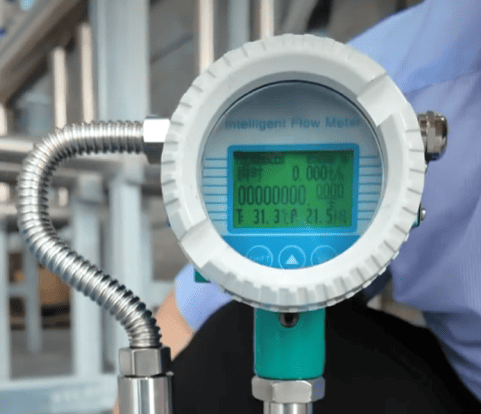

Μέτρηση μάζας ροής ατμού (μονάδα ροής t/h)
Επειδή η πυκνότητα του ατμού δεν είναι σταθερή, η μέτρηση της ογκομετρικής ροής του (π.χ., σε m³/h) είναι συχνά άνευ νοήματος χωρίς να γνωρίζουμε επίσης την ακριβή πίεση και θερμοκρασία του στο ίδιο σημείο. Για αυτόν τον λόγο, όλες οι αξιόπιστες μετρήσεις ατμού βασίζονται τελικά στη ροή μάζας (π.χ., σε kg/h, ton/hr ή lb/h), καθώς η μάζα του ατμού είναι μια σταθερή, αξιόπιστη τιμή ανεξάρτητα από την κατάστασή του. Ένας μετρητής ροής μάζας ατμού υψηλής απόδοσης παρέχει την πιο ακριβή και άμεση ένδειξη για όλες τις εφαρμογές ατμού. Έτσι, οι περισσότερες μετρήσεις ροής ατμού χρειάζονται μονάδα ροής μάζας.
Ένας λεπτομερής οδηγός για τις τεχνολογίες μετρητών ροής ατμού
Ενώ υπάρχουν διάφοροι τρόποι προσέγγισης αυτής της πρόκλησης μέτρησης ατμού υψηλής θερμοκρασίας, η βιομηχανία βασίζεται κυρίως σε λίγες αποδεδειγμένες τεχνολογίες. Μια πλήρης επισκόπηση των [τεσσάρων τρόπων μέτρησης της ροής ατμού] θα περιελάμβανε διάφορες μεθόδους, αλλά για πρακτικές βιομηχανικές εφαρμογές μέτρησης ατμών, τα ακόλουθα είναι τα πιο συνηθισμένα και αξιόπιστα όργανα μέτρησης ροής ατμού.
# 1. Μετρητές Ροής Vortex: Το Πρότυπο της Βιομηχανίας
Ο μετρητής ροής στροβιλισμού έχει γίνει η πιο ευρέως χρησιμοποιούμενη και αξιόπιστη τεχνολογία για τη μέτρηση ατμού λόγω της εξαιρετικής ισορροπίας απόδοσης, ανθεκτικότητας και πολύ χαμηλού κόστους.
Αρχή λειτουργίας
Ένα σώμα απόκρημνου πετρώματος (ή ράβδος αποβολής) τοποθετείται στην πορεία ροής. Καθώς ο ατμός ρέει δίπλα του, δημιουργεί εναλλασσόμενους στροβίλους (eddies) εκατέρωθεν. Ένας αισθητήρας ανιχνεύει τη συχνότητα αυτών των στροβίλων, η οποία είναι άμεσα ανάλογη με την ταχύτητα του ρευστού.
Φόντα
☆ Χωρίς κινούμενα μέρη: Αυτό είναι το μεγαλύτερο πλεονέκτημά του. Χωρίς να φθείρεται, να σπάει ή να φράζει, τα vortex meters είναι εξαιρετικά αξιόπιστα και απαιτούν ελάχιστη συντήρηση.
☆ Ευρύς λόγος περιστροφής: Μπορούν να μετρήσουν με ακρίβεια ένα ευρύ φάσμα ρυθμών ροής, ο μετρητής ροής στροβίλου σειράς STLU από το silverinstruments.com μπορεί να χειριστεί ταχύτητα ροής ατμού 3-60 m/s.
☆ Ικανότητα αντοχής σε υψηλή θερμοκρασία και πίεση: Η στιβαρή, εξ ολοκλήρου συγκολλημένη κατασκευή τους από ανοξείδωτο χάλυβα τα καθιστά εγγενώς κατάλληλα για σκληρά περιβάλλοντα ατμού.

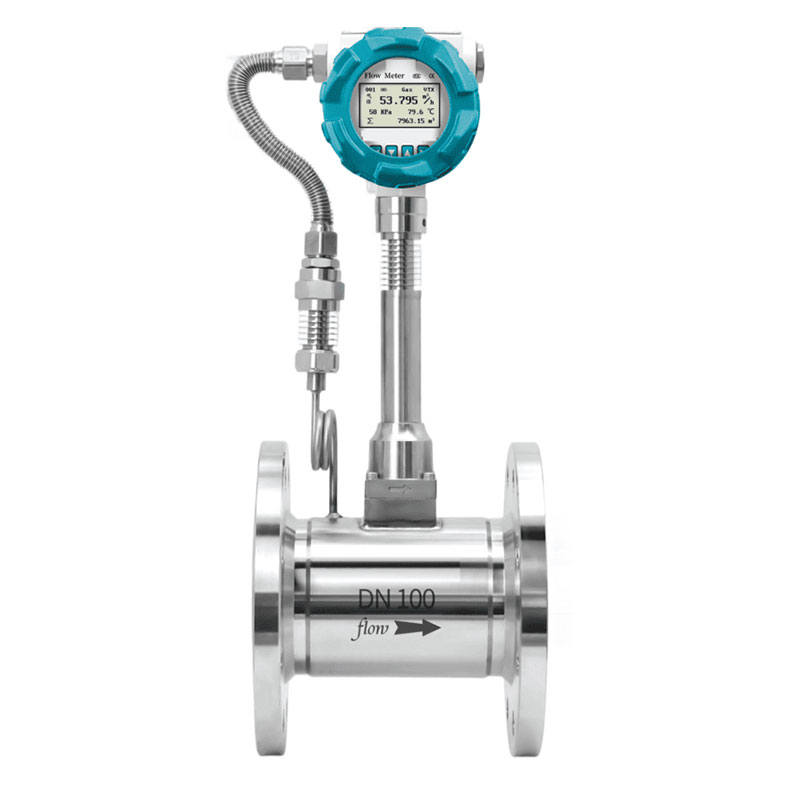

☆ Ενσωματωμένη αντιστάθμιση θερμοκρασίας και πίεσης: Πολλά μοντέλα μπορούν να περιλαμβάνουν ενσωματωμένους αισθητήρες θερμοκρασίας και πίεσης, επιτρέποντας την αντιστάθμιση σε πραγματικό χρόνο για τις αλλαγές πυκνότητας ατμού.
☆ Ολοκληρωμένη οθόνη ροής: Μπορούν να εμφανίσουν άμεσα τη θερμοκρασία ατμού, την πίεση, την ογκομετρική ροή και τη ροή μάζας, παρέχοντας πλήρεις πληροφορίες διεργασίας επί τόπου.
Απαιτούνται ευθείες διαδρομές σωλήνων: Είναι ευαίσθητες στις διαταραχές του προφίλ ροής και απαιτούν ένα σημαντικό μήκος ευθύγραμμου, ανεμπόδιστου σωλήνα ανάντη και κατάντη για ακριβείς μετρήσεις. Ελάχιστος Ρυθμός Ροής: Δεν μπορούν να μετρήσουν πολύ χαμηλούς ρυθμούς ροής, καθώς απαιτείται ελάχιστη ταχύτητα για τη δημιουργία σταθερών στροβίλων.
Οδηγός αναφοράς εύρους ροής κορεσμένου και υπερθερμασμένου ατμού για το μετρητή ροής Vortex
Παρέχουμε έναν πίνακα αναφοράς των ροόμετρων στροβιλισμού της σειράς STLU που δείχνει τα εύρη ροής ατμού για διαφορετικά μεγέθη σωλήνων υπό διάφορες πιέσεις και θερμοκρασίες. Ο πίνακας περιλαμβάνει τόσο κορεσμένα όσο και υπερθερμασμένα εύρη ροής ατμού. Αν και τα ακριβή εύρη ροής ενδέχεται να διαφέρουν ελαφρώς μεταξύ των κατασκευαστών ροόμετρων ατμού, αυτή η αναφορά επαρκεί για να δώσει στο ευρύ κοινό μια καλή ιδέα για τα τυπικά εύρη ροής ατμού. Ροόμετρα στροβιλισμού: εύρος ροής κορεσμένου και υπερθερμασμένου ατμού.

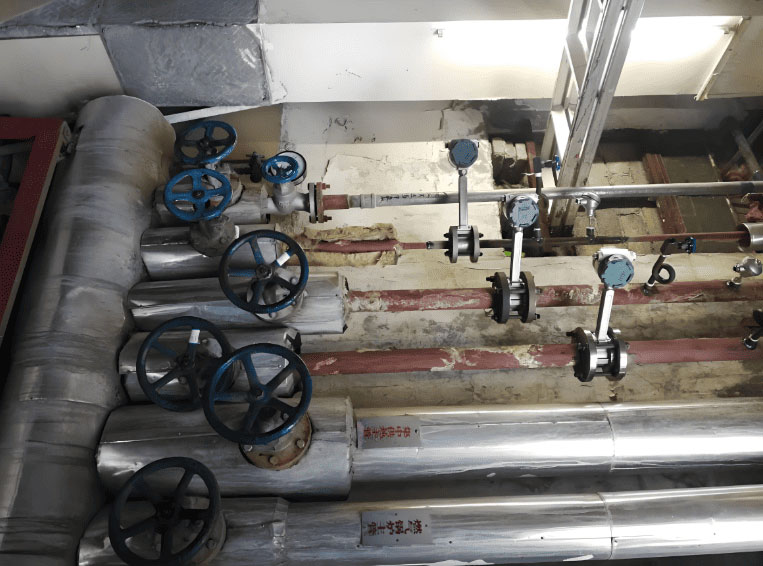

Ιδανικές Εφαρμογές
Για μια βαθύτερη κατανόηση, εξερευνήστε τον λεπτομερή οδηγό μας σχετικά με το [Vortex steam flow meter] . Αποτελούν την ιδανική λύση για τη συντριπτική πλειοψηφία των εφαρμογών ατμού εγκαταστάσεων και κορεσμένου ατμού.
Σχετικό βίντεο: Πώς να ρυθμίσετε τον μετρητή ροής στροβίλου για μέτρηση ατμού.

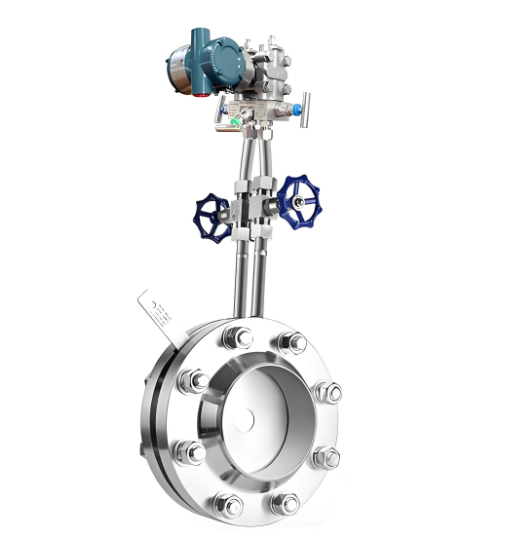

Τα ροόμετρα DP είναι η παλαιότερη και πιο παραδοσιακή μέθοδος μέτρησης ατμού. Λειτουργούν χρησιμοποιώντας ένα πρωτεύον στοιχείο για να δημιουργήσουν μια πτώση πίεσης ανάλογη με το τετράγωνο του ρυθμού ροής. Τα ροόμετρα διαφορικής πίεσης γενικά απαιτούν από τον κατασκευαστή να παρέχει ένα φύλλο υπολογισμού ροής ατμού. Ακολουθεί ένα παράδειγμα: ένα Φύλλο Υπολογισμού Ροόμετρου με Ακροφύσιο Μακράς Ακτίνας που χρησιμοποιείται για τη μέτρηση ατμού. Δείγμα φύλλου υπολογισμού μετρητή ροής DP
Αρχή λειτουργίας
Ένα πρωτεύον στοιχείο (όπως μια πλάκα στομίου, ένας σωλήνας Venturi ή ένας σωλήνας Annubar) εισάγεται στον σωλήνα για να δημιουργήσει μια στένωση. Στη συνέχεια, ένας πομπός διαφορικής πίεσης μετρά την πίεση πριν και μετά το στοιχείο.
Φόντα
Ικανότητα εξαιρετικά υψηλής θερμοκρασίας: Επειδή το πρωτεύον στοιχείο είναι ένα απλό κομμάτι μετάλλου, μπορεί να κατασκευαστεί από εξωτικά κράματα για να αντέχει σχεδόν σε οποιαδήποτε θερμοκρασία, για παράδειγμα, η θερμοκρασία υπερθέρμανσης των ατμών μπορεί να είναι πολύ υψηλή και επίσης η πίεση είναι επίσης πολύ υψηλή, και μερικές φορές ο μετρητής ροής στροβίλου δεν μπορεί να το χειριστεί, ορισμένοι χρήστες θα χρησιμοποιήσουν μετρητή ροής σωλήνα βεντούρι για μέτρηση ατμού.
Χαμηλό κόστος για μεγάλους αγωγούς: Για πολύ μεγάλες γραμμές ατμού, η προσέγγιση DP μπορεί να είναι πιο οικονομική από άλλες τεχνολογίες.
Μειονεκτήματα
Απώλεια πίεσης: Οι πλάκες στομίου ειδικότερα προκαλούν σημαντική και μόνιμη απώλεια πίεσης, η οποία μεταφράζεται σε σπατάλη ενέργειας.
Φθορά: Η αιχμηρή άκρη μιας πλάκας στομίου μπορεί να διαβρωθεί με την πάροδο του χρόνου σε ατμό υψηλής ταχύτητας, οδηγώντας σε απώλεια ακρίβειας.
Περιορισμένη Απόκλιση: Έχουν πολύ στενότερο εύρος μέτρησης σε σύγκριση με τους μετρητές στροβίλου.
# 3. Μετρητές Ροής Μάζας Coriolis: Η απόλυτη ακρίβεια

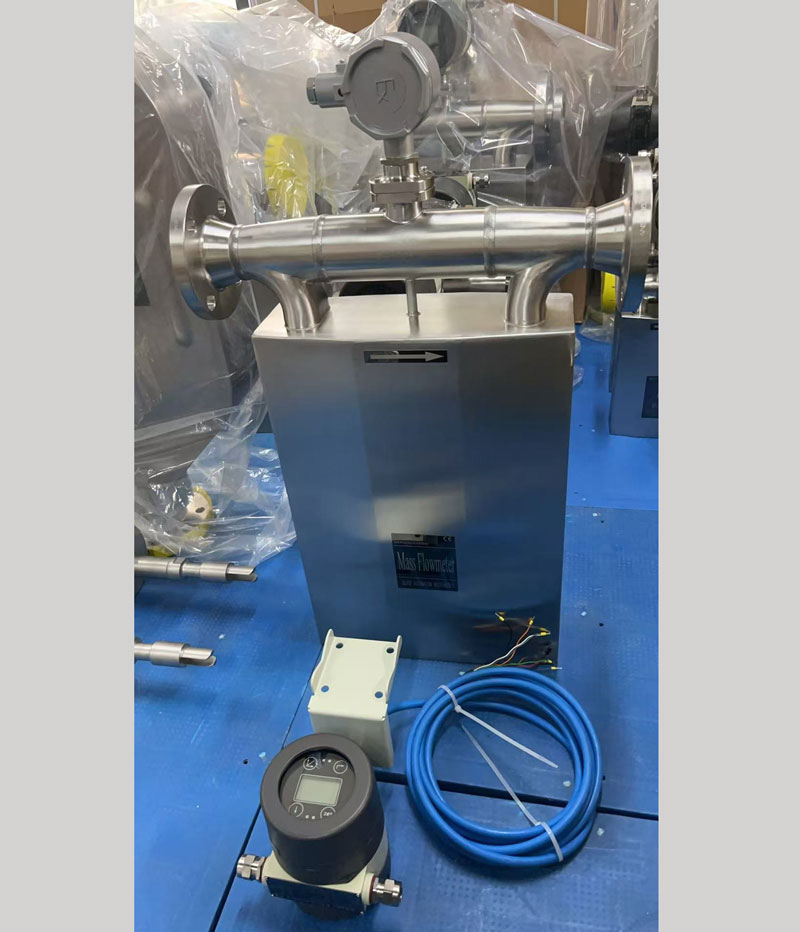

Καλύτερος μετρητής ροής ατμού - τύπος Coriolis
Για εφαρμογές που απαιτούν την απόλυτη υψηλότερη ακρίβεια, ο μετρητής Coriolis παρέχει άμεση μέτρηση της ροής μάζας ατμού.
Αρχή λειτουργίας
Ο μετρητής χρησιμοποιεί δονούμενους σωλήνες που περιστρέφονται λόγω του φαινομένου Coriolis καθώς ο ατμός διέρχεται από αυτούς. Το μέγεθος της περιστροφής είναι άμεσα ανάλογο με τον ρυθμό ροής μάζας.
Φόντα
Άμεση Μέτρηση Μάζας: Μετράει τη μάζα απευθείας, εξαλείφοντας την ανάγκη για ξεχωριστή αντιστάθμιση θερμοκρασίας και πίεσης.
Υψηλότερη ακρίβεια: Είναι η πιο ακριβής τεχνολογία που διατίθεται για μέτρηση ατμού.
Μειονεκτήματα
Πολύ υψηλό κόστος: Τα μετρητές Coriolis είναι σημαντικά πιο ακριβά από τα μετρητές vortex ή DP.
Η τιμή ενός μετρητή ροής μάζας κυμαίνεται από 3.000 έως 10.000 δολάρια, ανάλογα με το μέγεθος του σωλήνα, τη θερμοκρασία και την ονομαστική πίεση.
Περιορισμένο μέγεθος: Συνήθως περιορίζονται σε μικρότερα μεγέθη γραμμών για εφαρμογές ατμού λόγω κόστους και τεχνικών περιορισμών. Προς το παρόν, το μέγιστο μέγεθος για τον μετρητή ροής ατμού Coriolis είναι 12 ίντσες.
# 4. Μεταλλικά ροτόμετρα σωλήνων: Η απλή και ανθεκτική επιλογή

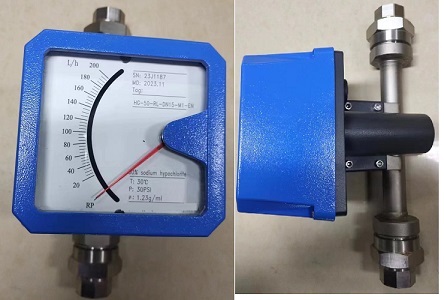

Μέτρηση ροής ατμού με ροόμετρο μεταλλικού σωλήνα
Παρόλο που οι προηγμένες τεχνολογίες όπως η στροβιλισμός, η DP και η Coriolis κυριαρχούν στη συζήτηση γύρω από τη μέτρηση ατμού, το ροταμέτρο μεταλλικού σωλήνα (ένας τύπος μετρητή ροής μεταβλητής επιφάνειας) εξακολουθεί να κατέχει πολύτιμη θέση στις βιομηχανικές εφαρμογές ατμού. Προσφέρει μια στιβαρή και οικονομικά αποδοτική λύση, ειδικά όταν η απλότητα και η ανθεκτικότητα αποτελούν ύψιστες προτεραιότητες.
Αρχή λειτουργίας:
Ένα στροφόμετρο μεταλλικού σωλήνα αποτελείται από έναν κωνικό σωλήνα με ένα πλωτήρα στο εσωτερικό του. Καθώς ο ατμός ρέει προς τα πάνω μέσα από τον σωλήνα, ανυψώνει το πλωτήρα. Το πλωτήρα φτάνει σε ένα σημείο ισορροπίας όπου η ανοδική δύναμη της ροής ατμού ισούται με το βάρος του πλωτήρα. Η κατακόρυφη θέση του πλωτήρα διαβάζεται στη συνέχεια σε σχέση με μια κλίμακα, παρέχοντας μια άμεση ένδειξη του ρυθμού ροής. Σε αντίθεση με τα στροφόμετρα γυάλινου σωλήνα, τα οποία περιορίζονται σε χαμηλές πιέσεις και ήπια ρευστά, τα στροφόμετρα μεταλλικού σωλήνα κατασκευάζονται από ανοξείδωτο χάλυβα και άλλα κράματα, καθιστώντας τα κατάλληλα για απαιτητικές συνθήκες, όπως η λειτουργία με ατμό.
Φόντα:
Στιβαρή κατασκευή: Τα ροταμέτρα με μεταλλικούς σωλήνες έχουν σχεδιαστεί για να χειρίζονται υψηλή πίεση και θερμοκρασία, καθιστώντας τα κατάλληλα για εφαρμογές κορεσμένου και ακόμη και για ορισμένες εφαρμογές υπερθερμασμένου ατμού.
Μηχανική απλότητα: Δεν απαιτούν εξωτερική τροφοδοσία, ηλεκτρονικά ή περίπλοκη εγκατάσταση. Αυτό τα καθιστά ιδανικά για απομακρυσμένα ή επικίνδυνα περιβάλλοντα όπου οι πόροι συντήρησης είναι περιορισμένοι. Τοπική Ένδειξη και Απομακρυσμένη Μετάδοση: Ενώ πολλά ροταμέτρα παρέχουν άμεση ένδειξη επί τόπου, τα σύγχρονα μοντέλα μπορούν επίσης να εξοπλιστούν με μαγνητική σύζευξη και ηλεκτρονικούς πομπούς για την παροχή σημάτων 4-20 mA για ενσωμάτωση σε συστήματα ελέγχου.
Ανθεκτικά στη διάβρωση: Η μεταλλική κατασκευή και η απουσία ευαίσθητων αισθητήρων σημαίνουν ότι μπορούν να αντέξουν σε διαβρωτικά περιβάλλοντα ατμού καλύτερα από ορισμένους παραδοσιακούς μηχανικούς μετρητές.
Οικονομικά αποδοτικό: Σε σύγκριση με τους μετρητές Coriolis ή τους μετρητές στροβίλου, τα ροταμέτρα είναι σημαντικά λιγότερο ακριβά και συχνά αποτελούν την οικονομική επιλογή για την παρακολούθηση ατμού σε επίπεδο εταιρείας κοινής ωφέλειας.
Μειονεκτήματα:
Χαμηλότερη ακρίβεια: Τα ροταμέτρα μεταλλικών σωλήνων συνήθως επιτυγχάνουν ακρίβεια στην περιοχή από ±1,5% έως ±2,5% της πλήρους κλίμακας, η οποία είναι χαμηλότερη από τα στροφόμετρα ή τα στροφόμετρα Coriolis. Είναι καταλληλότερα για παρακολούθηση και παρακολούθηση τάσεων παρά για εφαρμογές μεταφοράς φύλαξης ή υψηλής ακρίβειας. Περιορισμένος λόγος μείωσης ροής: Το εύρος μέτρησης είναι στενότερο από αυτό των μετρητών στροβίλου, που σημαίνει ότι ενδέχεται να μην καταγράφουν αποτελεσματικά πολύ χαμηλές ή πολύ υψηλές διακυμάνσεις ροής. Χειροκίνητη ανάγνωση χωρίς ηλεκτρονικά: Τα βασικά ροταμέτρα απαιτούν οπτική επιθεώρηση. Αν και οι ηλεκτρονικοί πομποί λύνουν αυτό το πρόβλημα, προσθέτουν επιπλέον κόστος.
Ιδανικές Εφαρμογές
Τα ροταμέτρα μεταλλικών σωλήνων χρησιμοποιούνται ευρέως σε γραμμές ατμού κοινής ωφέλειας, σε εφαρμογές τροφοδοσίας λεβήτων και στην παρακολούθηση διεργασιών όπου επαρκούν οι κατά προσέγγιση μετρήσεις. Για παράδειγμα, μια μονάδα μπορεί να εγκαταστήσει ροταμέτρα για την παρακολούθηση της κατανάλωσης ατμού σε διαφορετικά τμήματα, διασφαλίζοντας μια πρόχειρη κατανομή του ενεργειακού κόστους χωρίς να επενδύει σε πιο ακριβές τεχνολογίες ακριβείας. Για πιο απαιτητικές εφαρμογές, ένα ροταμετρικό μεταλλικού σωλήνα με πομπό μπορεί να παρέχει αξιόπιστη ηλεκτρονική έξοδο διατηρώντας παράλληλα την στιβαρή απλότητα του σχεδιασμού. Αυτό το καθιστά μια πρακτική ενδιάμεση λύση μεταξύ των παραδοσιακών μηχανικών μετρητών και των προηγμένων ηλεκτρονικών συστημάτων μέτρησης ροής.
Σύνοψη τεχνολογιών μετρητών ροής ατμού
Flow Meter Type
Working Principle
Advantages
Disadvantages
Ideal Applications
Vortex
Steam flows past a bluff body, creating vortices; frequency measured for flow
No moving parts, wide turndown, high T/P capability, built-in temp & pressure compensation, easy installation
Η σωστή επιλογή περιλαμβάνει μια προσεκτική αναθεώρηση της διαδικασίας σας. Το πρώτο βήμα είναι μια συζήτηση για τους κύριους [τύπους μετρητών ροής ατμού] .
# Κορεσμένος έναντι υπερθερμασμένου ατμού
Είναι κρίσιμο να γνωρίζετε την κατάσταση του ατμού σας. Ο κορεσμένος ατμός βρίσκεται στο σημείο βρασμού του για μια δεδομένη πίεση, ενώ ο υπέρθερμος ατμός έχει θερμανθεί. Η θερμοκρασία του κορεσμένου ατμού είναι γενικά περίπου 200-250 °C, ενώ ο υπέρθερμος ατμός μπορεί να φτάσει σε πολύ υψηλότερες θερμοκρασίες, συνήθως 350-450 °C ή περισσότερο, συχνά υπό πολύ υψηλή πίεση. Η μέτρηση της ροής του υπέρθερμου ατμού είναι σημαντικά πιο δύσκολη από τη μέτρηση του κορεσμένου ατμού λόγω της υψηλής θερμοκρασίας, της χαμηλής πυκνότητας και των μεταβλητών ιδιοτήτων του πέρα από το σημείο βρασμού του. Ο υπέρθερμος ατμός είναι ξηρός (100% αέριο), γεγονός που καθιστά ευκολότερη τη μέτρησή του. Ο κορεσμένος ατμός είναι συχνά "υγρός" και απαιτεί προσεκτική τοποθέτηση του μετρητή και μερικές φορές εξειδικευμένο εξοπλισμό για τον χειρισμό πιθανού συμπυκνώματος.

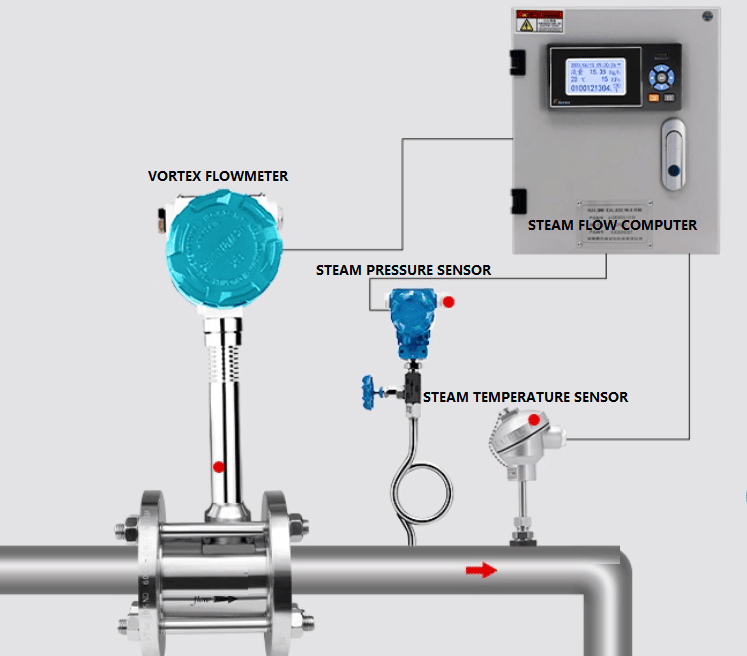

# Ο κρίσιμος ρόλος της αντιστάθμισης θερμοκρασίας και πίεσης
Όπως αναφέρθηκε, η πυκνότητα του ατμού αλλάζει με τη θερμοκρασία και την πίεση. Οι ογκομετρικοί μετρητές όπως οι Vortex και DP μετρούν στην πραγματικότητα την ταχύτητα και όχι τη μάζα. Για να μετατρέψουν την ογκομετρική τους ένδειξη σε ακριβή ένδειξη ροής μάζας, πρέπει να είναι ενσωματωμένοι με αισθητήρες θερμοκρασίας και πίεσης. Αυτό επιτυγχάνεται χρησιμοποιώντας έναν υπολογιστή ροής, ο οποίος λαμβάνει το σήμα ταχύτητας από τον μετρητή ροής και τα δεδομένα σε πραγματικό χρόνο από έναν ειδικό [ πομπό πίεσης ατμού ] και έναν αισθητήρα θερμοκρασίας (RTD). Ο υπολογιστής ροής εκτελεί στη συνέχεια έναν υπολογισμό σε πραγματικό χρόνο για να εξάγει τον αντισταθμισμένο ρυθμό ροής μάζας.
Σχετικό βίντεο: Πώς να ρυθμίσετε τον υπολογιστή ροής ατμού της σειράς AJ
# Διαστασιολόγηση και Εγκατάσταση
Το σωστό μέγεθος είναι απαραίτητο για την ακρίβεια. Ο αισθητήρας ατμού πρέπει να έχει μέγεθος για τους αναμενόμενους ρυθμούς ροής στις δεδομένες συνθήκες λειτουργίας. Για παράδειγμα, ένας [ μετρητής ροής ατμού 4 ιντσών ] για μια κύρια γραμμή εγκατάστασης θα επιλεχθεί με βάση τη μέγιστη απόδοση του λέβητα και την πίεση της γραμμής. Η εγκατάσταση είναι εξίσου σημαντική, ιδιαίτερα η απαίτηση για ευθείες διαδρομές σωλήνων για τους μετρητές Vortex και DP για να διασφαλιστεί ένα σταθερό προφίλ ροής.
Συμπέρασμα: Συνεργασία με τους ειδικούς
Η επιλογή του σωστού μετρητή ροής ατμού είναι μια σύνθετη αλλά κρίσιμη εργασία που επηρεάζει άμεσα την απόδοση και τα κέρδη της εγκατάστασής σας. Ενώ ο στιβαρός και αξιόπιστος μετρητής Vortex είναι η ιδανική επιλογή για την πλειονότητα των εφαρμογών, οι μετρητές DP και Coriolis προσφέρουν λύσεις για πιο εξειδικευμένες απαιτήσεις. Το κλειδί για την επιτυχία είναι η διεξοδική ανάλυση της εφαρμογής σας και η κατανόηση του τρόπου μετατροπής των ογκομετρικών μετρήσεων στα ακριβή δεδομένα ροής μάζας που πραγματικά χρειάζεστε.
Στην Silver Automation Instruments, ειδικευόμαστε στην παροχή ολοκληρωμένων λύσεων για τη μέτρηση της ροής ατμού. Οι ειδικοί μας μπορούν να σας βοηθήσουν να επιλέξετε, να διαστασιολογήσετε και να διαμορφώσετε την κατάλληλη τεχνολογία για τη διαδικασία σας, διασφαλίζοντας ότι θα λαμβάνετε αξιόπιστα και ακριβή δεδομένα για τα επόμενα χρόνια.
Συχνές ερωτήσεις (FAQ) σχετικά με τους μετρητές ροής ατμού
1. Ποιος είναι ο καλύτερος και πιο συνηθισμένος μετρητής ροής για ατμό; Για τη συντριπτική πλειονότητα των βιομηχανικών εφαρμογών, το Vortex Flow Meter αποτελεί το βιομηχανικό πρότυπο και την καλύτερη επιλογή για τη μέτρηση ατμού. Ο στιβαρός σχεδιασμός του χωρίς κινούμενα μέρη το καθιστά εξαιρετικά αξιόπιστο και απαιτεί χαμηλή συντήρηση, ενώ προσφέρει εξαιρετική ισορροπία απόδοσης και κόστους. Ωστόσο, το κλασικό ροόμετρο Διαφορικής Πίεσης (DP) παραμένει μια πολύ ευρέως χρησιμοποιούμενη λύση, ιδιαίτερα για απαιτητικές εφαρμογές ατμού υψηλής πίεσης και υψηλής θερμοκρασίας που μπορεί να είναι δύσκολο να χειριστούν.
2. Γιατί δεν μπορώ να χρησιμοποιήσω ένα τυπικό μετρητή ροής νερού για ατμό; Ο ατμός υπάρχει σε πολύ υψηλές θερμοκρασίες και πιέσεις που θα κατέστρεφαν τα τυπικά ροόμετρα, όπως τα μαγνητικά ή τα στροβιλομετρικά. Επιπλέον, η πυκνότητα του ατμού αλλάζει δραματικά με την πίεση και τη θερμοκρασία, κάτι που απαιτεί τις εξειδικευμένες δυνατότητες αντιστάθμισης που υπάρχουν στα ειδικά ροόμετρα ατμού.
3. Χρειάζεται να μετρήσω τη ροή μάζας ή τη ροή όγκου για τον ατμό; Θα πρέπει πάντα να μετράτε τη ροή μάζας (π.χ., σε kg/h ή lb/h). Επειδή η πυκνότητα του ατμού δεν είναι σταθερή, μια απλή ένδειξη όγκου (όπως m³/h) είναι συχνά άνευ νοήματος. Μια ένδειξη ροής μάζας είναι ο μόνος τρόπος για την ακριβή παρακολούθηση της κατανάλωσης ενέργειας και του κόστους.
4. Τι είναι η αντιστάθμιση θερμοκρασίας και πίεσης; Δεδομένου ότι οι ογκομετρικοί μετρητές όπως οι Vortex και DP μετρούν στην πραγματικότητα την ταχύτητα, πρέπει να συνδυάζονται με ξεχωριστούς αισθητήρες θερμοκρασίας και πίεσης για να είναι ακριβείς για τη ροή μάζας ατμού. Ένας υπολογιστής ροής χρησιμοποιεί τα δεδομένα και από τους τρεις αισθητήρες για να υπολογίζει συνεχώς την πυκνότητα του ατμού και να μετατρέπει την ένδειξη ταχύτητας σε ακριβή ρυθμό ροής μάζας.
5. Ποια είναι η διαφορά μεταξύ κορεσμένου και υπερθερμασμένου ατμού; Ο κορεσμένος ατμός βρίσκεται στο σημείο βρασμού του για μια δεδομένη πίεση και συχνά περιέχει σταγονίδια νερού («υγρός ατμός»). Ο υπέρθερμος ατμός έχει θερμανθεί πέρα από το σημείο βρασμού του και είναι ένα εντελώς ξηρό αέριο. Ο υπέρθερμος ατμός είναι πιο εύκολος στη μέτρηση, αλλά και οι δύο τύποι μπορούν να αντιμετωπιστούν με το σωστό ροόμετρο.
6. Απαιτούνται ευθείες διαδρομές σωλήνων για την εγκατάσταση των μετρητών ροής ατμού; Ναι, οι περισσότεροι από αυτούς το κάνουν. Οι μετρητές ροής Vortex και Διαφορικής Πίεσης (DP) είναι ευαίσθητοι στις διαταραχές ροής και απαιτούν ένα σημαντικό μήκος ευθύγραμμου, ανεμπόδιστου σωλήνα (συνήθως 10 διαμέτρων ανάντη και 5 κατάντη) για να διασφαλιστεί η ακρίβεια. Ένας μετρητής Coriolis είναι ο μόνος τύπος που δεν απαιτεί ευθείες διαδρομές σωλήνων.
7. Πότε πρέπει να χρησιμοποιώ ένα ροόμετρο Coriolis για ατμό; Ένας μετρητής ροής Coriolis χρησιμοποιείται για εφαρμογές που απαιτούν το απόλυτα υψηλότερο επίπεδο ακρίβειας (π.χ., καλύτερο από ±1%). Είναι η καλύτερη επιλογή για έλεγχο κρίσιμων διεργασιών ή μεταβίβαση φύλαξης υψηλής αξίας, αλλά έχει σημαντικά υψηλότερο κόστος.
8. Μπορεί ένα μεταλλικό στροφόμετρο να χρησιμοποιηθεί για ατμό; Ναι. Ένα ροταμέτρο μεταλλικού σωλήνα είναι ένας απλός, ανθεκτικός και οικονομικός μηχανικός μετρητής που μπορεί να χρησιμοποιηθεί για την τοπική ένδειξη ροής σε γραμμές ατμού γενικής χρήσης όπου η υψηλή ακρίβεια δεν είναι η κύρια απαίτηση. Η εταιρεία μας παρέχει επίσης ροταμέτρα μεταλλικού σωλήνα εξοπλισμένα με εξόδους σήματος και λειτουργίες άθροισης, προσφέροντας μια απλή και ανθεκτική επιλογή για την παρακολούθηση ατμού κοινής ωφέλειας.
9. Τι συμβαίνει εάν ο ατμός μου είναι «υγρός»; Ο «υγρός ατμός» περιέχει σταγονίδια νερού που μπορούν να προκαλέσουν ανακρίβειες μέτρησης και να διαβρώσουν τα εξαρτήματα του μετρητή. Για να επιτευχθούν τα καλύτερα αποτελέσματα, ο μετρητής ροής θα πρέπει να εγκατασταθεί σε έναν κατακόρυφο σωλήνα με τον ατμό να ρέει προς τα πάνω και οι παγίδες συμπυκνωμάτων θα πρέπει να εγκατασταθούν πριν από τον μετρητή για να αφαιρεθεί όσο το δυνατόν περισσότερο υγρό.
10. Πώς μπορώ να επιλέξω το σωστό μέγεθος για το ροόμετρο ατμού μου; Ο μετρητής πρέπει να έχει διαστάσεις με βάση τους αναμενόμενους ρυθμούς ροής στην συγκεκριμένη πίεση λειτουργίας και θερμοκρασία της εφαρμογής σας. Ένας μετρητής με λάθος μέγεθος (είτε πολύ μεγάλος είτε πολύ μικρός) θα είναι ανακριβής. Είναι πάντα καλύτερο να παρέχετε τα δεδομένα της διεργασίας σας σε έναν ειδικό σε όργανα (όπως το silverinstruments.com) για να διασφαλίσετε το σωστό μέγεθος.
