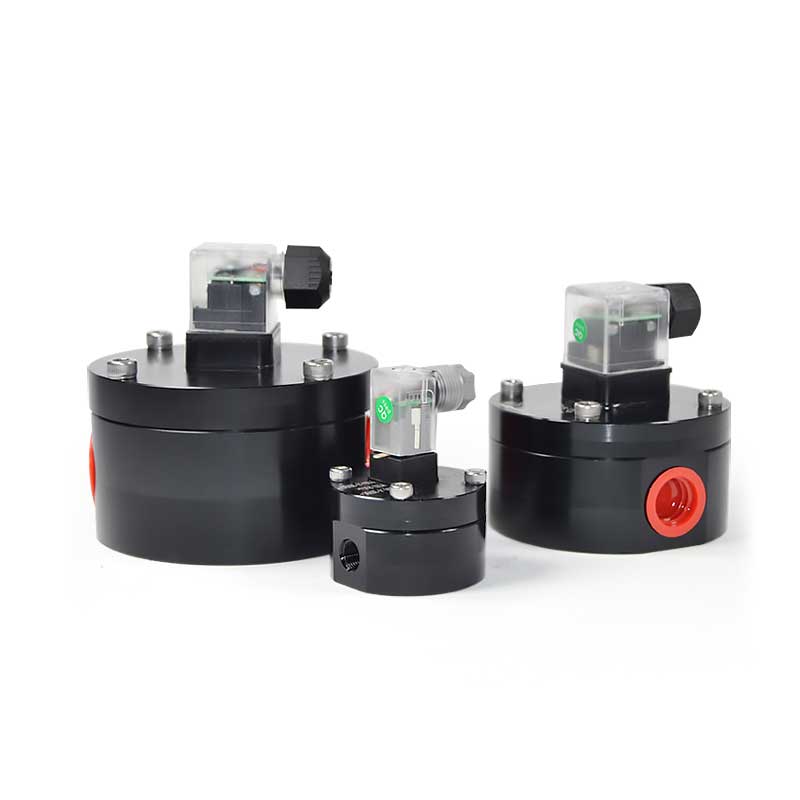

Μικρός μετρητής ροής θετικής μετατόπισης

Σε τι χρησιμοποιείται ένας μικρός μετρητής ροής θετικής μετατόπισης;

Το ροόμετρο εξαιρετικά χαμηλής ροής PD έχει σχεδιαστεί ειδικά για να μετρά με ακρίβεια πολύ μικρούς ρυθμούς ροής υγρών, με τον μικρότερο να μπορεί να μετρήσει μισό χιλιοστόλιτρο ανά λεπτό (περίπου μόνο δώδεκα σταγόνες ντίζελ), αλλά εξακολουθεί να διατηρεί υψηλή ακρίβεια 0,5%. Είναι ιδιαίτερα χρήσιμο σε μέρη όπου απαιτείται ακριβής έλεγχος της χρήσης υγρών, όπως η μέτρηση νερού χαμηλής ροής, η ανίχνευση καυσίμου ml/min και η μέτρηση γράσου πολύ χαμηλής ροής.

Πώς λειτουργεί ο μετρητής ροής θετικής μετατόπισης εξαιρετικά χαμηλού ρυθμού ροής;

Η αρχή είναι απλή όπως οι ροόμετρα με οβάλ γρανάζια κανονικού μεγέθους: ο μικροσκοπικός ροόμετρο PD διαιρεί το υγρό χαμηλής ροής σε σταθερά μικρά τμήματα και στη συνέχεια μετρά πόσα τμήματα έχουν περάσει από τον μικροαισθητήρα ροής για να μάθει πόσο υγρό έχει ρέει συνολικά.

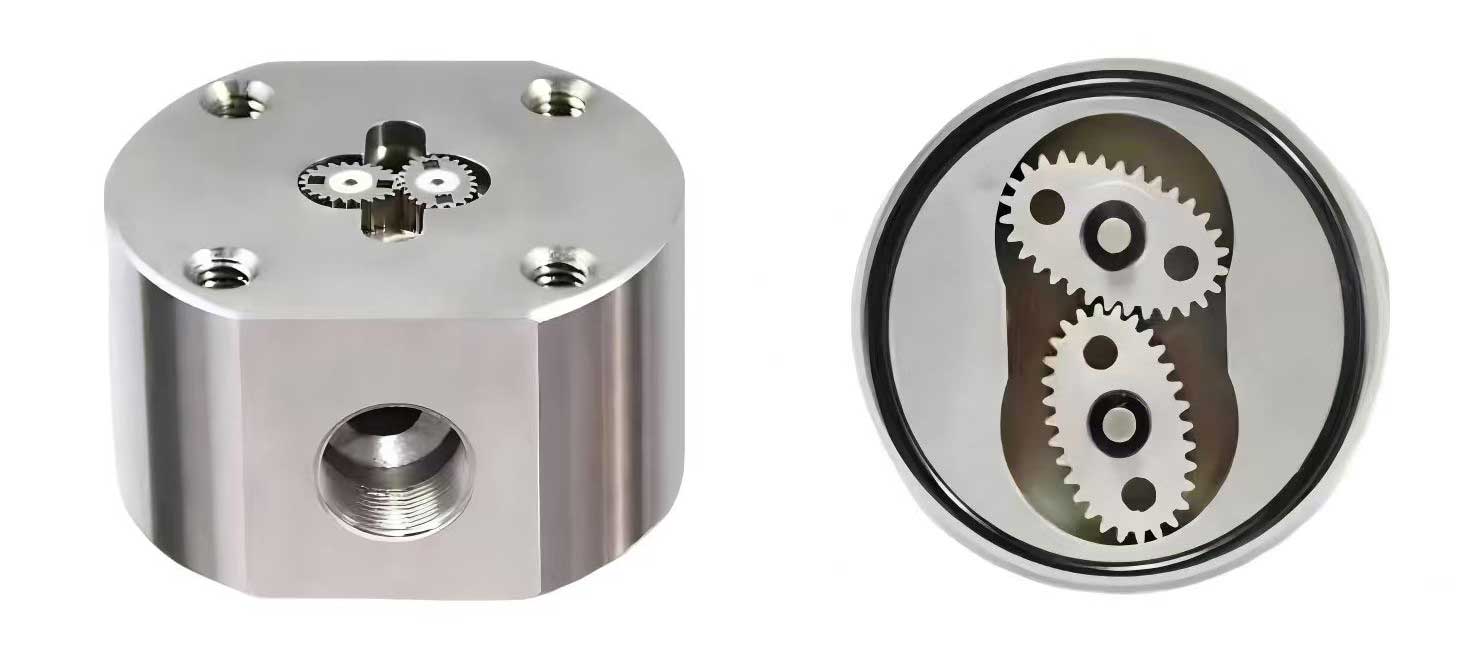

Μέσα στον στιβαρό θάλαμο του αισθητήρα ροής υπάρχουν μικρά και ακριβούς κατεργασίας οβάλ γρανάζια, τα οποία θα ωθούνται για να περιστρέφονται όταν ρέει υγρό. Κάθε περιστροφή αντιπροσωπεύει την αποστολή ενός σταθερού όγκου υγρού. Υπολογίζοντας τον αριθμό των περιστροφών που έγιναν, μπορεί να προσδιοριστεί ο συνολικός ρυθμός ροής. Αυτή η μέθοδος είναι πολύ άμεση και τα αποτελέσματα των μετρήσεων ουσιαστικά δεν επηρεάζονται από τη θερμοκρασία και το ιξώδες του υγρού, επομένως είναι πολύ ακριβής.

Χαρακτηριστικά του μετρητή ροής θετικής μετατόπισης χαμηλού ρυθμού ροής

Υψηλή ακρίβεια: Η ακρίβεια μέτρησης μπορεί να είναι τόσο χαμηλή όσο ± 0,5%, η οποία είναι πολύ αξιόπιστη.

Ευρύ φάσμα: Μπορεί να μετρήσει πολύ μικρούς ρυθμούς ροής και επίσης να αντιμετωπίσει μεγαλύτερες αλλαγές ρυθμού ροής.

Ψηφιακός μικρομετρητής ροής: Τροφοδοτικό 24V DC, έξοδος παλμών PNP ή NPN, επιλογή με ψηφιακή οθόνη, αναλογικές εξόδους 4-20mA και RS485.

Καλή επαναληψιμότητα: Υπό τις ίδιες συνθήκες, τα αποτελέσματα μέτρησης είναι συνεπή κάθε φορά.

Μικρό μέγεθος, αντοχή σε υψηλή πίεση: εύκολη εγκατάσταση, ορισμένα μοντέλα μπορούν να χρησιμοποιηθούν σε αγωγούς με υψηλή πίεση έως 1.000 bar.

Δεν υπάρχει επιλογή υγρού: Είτε πρόκειται για ένα λεπτόρρευστο υγρό όπως νερό είτε για ένα παχύρρευστο υγρό όπως λιπαντικό λάδι, μπορεί να μετρηθεί. Και όσο υψηλότερο είναι το ιξώδες, τόσο πιο ακριβής είναι η μέτρηση, επειδή υπάρχει λιγότερη διαρροή μεταξύ των ελλειπτικών γραναζιών.

Πού χρησιμοποιούνται οι μικροί μετρητές ροής θετικής μετατόπισης;

Έχει εφαρμογές γύρω μας και σε πολλούς κλάδους:

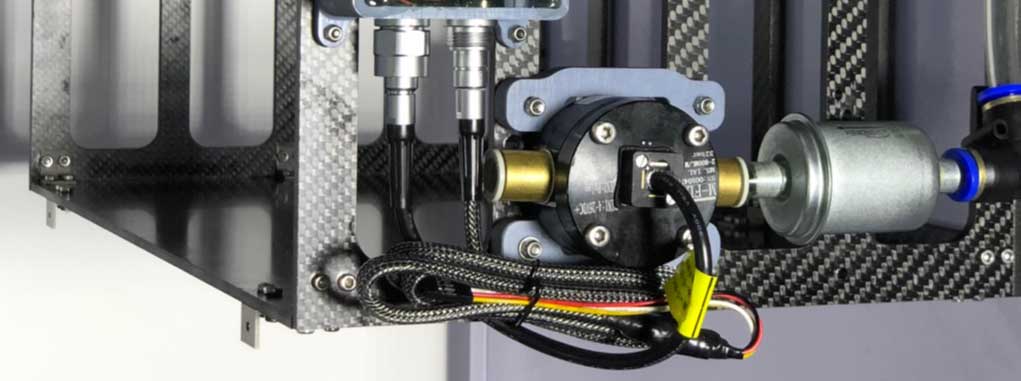

Κινητήρας και σύστημα καυσίμου: Ακριβής μέτρηση της ελάχιστης κατανάλωσης καυσίμου για την ανάπτυξη κινητήρων με μεγαλύτερη οικονομία καυσίμου.

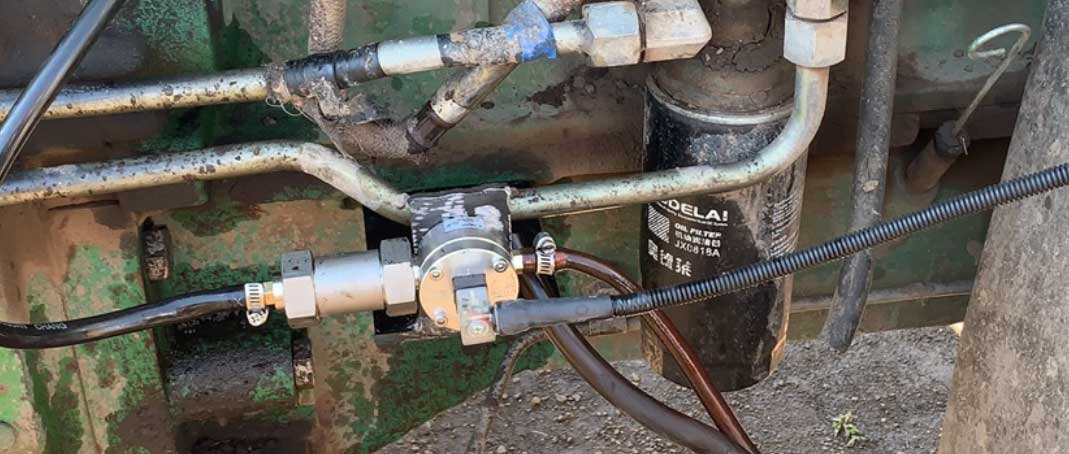

Μέτρηση λαδιού λίπανσης υψηλού ιξώδους και χαμηλής ροής

Σύστημα λίπανσης μηχανήματος: Παρακολουθήστε την παροχή λιπαντικού λαδιού για να βεβαιωθείτε ότι το μηχάνημα δεν φθείρεται λόγω έλλειψης λαδιού ή σπατάλης λαδιού.

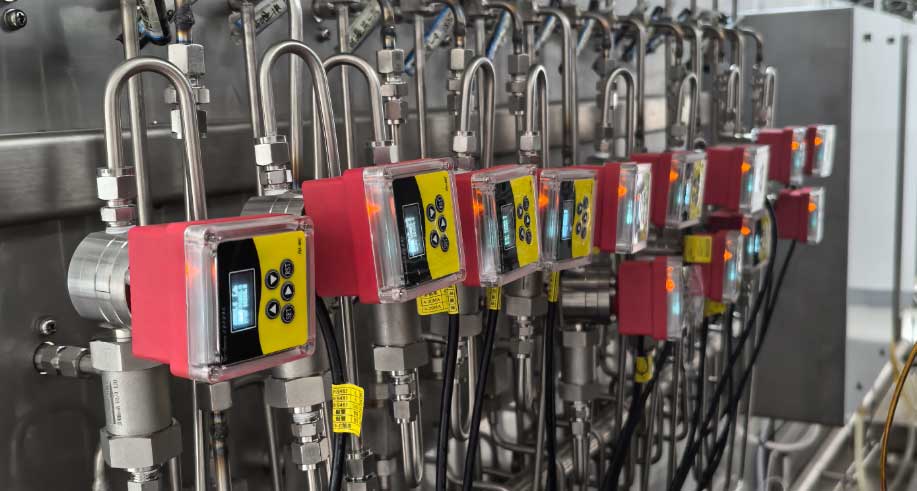

Μετρητής ροής δοσολογίας χημικών χαμηλής ροής

Χημικές ουσίες και συστατικά: Ελέγξτε με ακρίβεια την ποσότητα διαφόρων χημικών ουσιών (ακόμα και διαβρωτικών) που προστίθενται για να διασφαλίσετε την ποιότητα και την ασφάλεια του προϊόντος.

Μούχλα και ψύξη: Στη χύτευση με έγχυση πλαστικού και σε άλλες διαδικασίες, ο ακριβής έλεγχος του ρυθμού ροής του ψυκτικού λαδιού εξασφαλίζει καλύτερη χύτευση προϊόντος.

Εργαστήριο και Επεξεργασία Νερού: Ακριβής προσθήκη ιχνοποσοτήτων υγρών σε επιστημονική έρευνα ή ακριβής χορήγηση απολυμαντικών διαλυμάτων κατά τον καθαρισμό του νερού.

Τι πρέπει να προσέξουμε κατά την επιλογή και τη συντήρηση ενός μικρού ροόμετρου PD;

Πώς να επιλέξετε: Εξαρτάται κυρίως από το εύρος ροής που θέλετε να μετρήσετε, τις ιδιότητες του υγρού (αν είναι διαβρωτικό ή κολλώδες), την πίεση λειτουργίας και την απαιτούμενη ακρίβεια.

Τρόπος συντήρησης: Το υγρό πρέπει να είναι καθαρό και είναι καλύτερο να εγκαταστήσετε ένα φίλτρο μπροστά για να αποτρέψετε την προσκόλληση ακαθαρσιών στα εξαρτήματα ακριβείας στο εσωτερικό. Κατά την εγκατάσταση, βεβαιωθείτε ότι ο μετρητής ροής είναι πάντα γεμάτος με υγρό και χωρίς αέρα.

Μικρομετρητής ροής θετικής μετατόπισης κάτω των 1.000 $

Η τιμή των μικρών ροόμετρων PD σχετίζεται με πολλούς παράγοντες, όπως το ότι ο αισθητήρας ροής αλουμινίου είναι γενικά πιο ακριβός από τον αισθητήρα ροής από ανοξείδωτο χάλυβα, οι ογκομετρικοί ροόμετρα υψηλής πίεσης στα 400 bar είναι πιο ακριβοί από αυτούς στα 100 psi, οι ογκομετρικοί ροόμετρα υψηλής θερμοκρασίας στους 300 βαθμούς Κελσίου είναι πιο ακριβοί από αυτούς που χρησιμοποιούνται σε θερμοκρασία δωματίου, και το μέγεθος του αισθητήρα επηρεάζει επίσης την τιμή. Αλλά το silverinstruments.com μπορεί πάντα να σας βοηθήσει να επιλέξετε έναν ροόμετρο θετικής μετατόπισης που κοστίζει λιγότερο από 1000 $, επομένως δεν χρειάζεται να ανησυχείτε για την τιμή.

Ένα μικρό ογκομετρικό ροόμετρο ροής είναι σαν ένα υψηλής ακρίβειας "μικρόμετρο" υγρών. Λειτουργεί απευθείας "αντίγραφο προς αντίγραφο", με ακριβή και αξιόπιστα αποτελέσματα, παίζοντας βασικό ρόλο σε πολλές διεργασίες ακριβείας, από το εργαστήριο έως την παραγωγή στο εργοστάσιο, και αποτελεί ένα σημαντικό εργαλείο για τη σύγχρονη βιομηχανία για την επίτευξη λεπτού ελέγχου.
