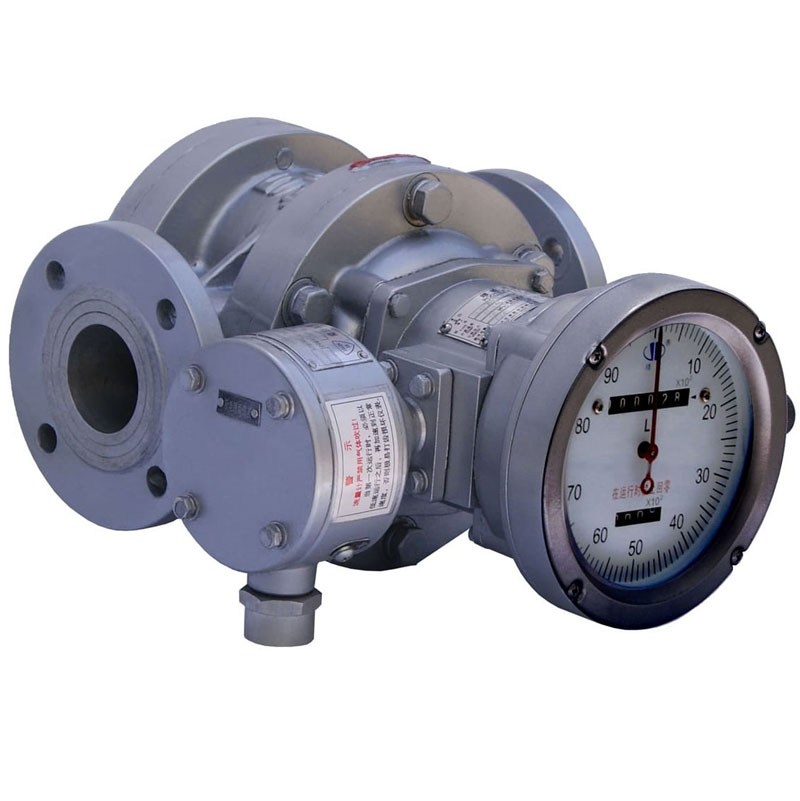

Ροόμετρο θετικής μετατόπισης με έξοδο 4-20mA

Ροόμετρο θετικής μετατόπισης: μια αξιόπιστη επιλογή για μετρήσεις υψηλής ακρίβειας

Τι είναι ένας μετρητής ροής θετικής μετατόπισης;

Ένας μετρητής ροής θετικής μετατόπισης, γνωστός και ως ογκομετρικός μετρητής ροής, είναι ένα όργανο ακριβείας μέτρησης ροής υγρού. Η αρχή λειτουργίας του είναι πολύ άμεση: διαιρεί το ρευστό σε "μικρές μονάδες" γνωστού όγκου και υπολογίζει τον συνολικό όγκο ρευστού μετρώντας τον αριθμό αυτών των μονάδων. Είναι σαν να χρησιμοποιείτε έναν κουβά σταθερής χωρητικότητας για να μετρήσετε τη συνολική ποσότητα υγρού που ρέει μέσω του αγωγού ανά κουβά. Οι συνήθεις τύποι μετρητών ροής περιλαμβάνουν μετρητές ροής με οβάλ γρανάζια, μετρητές ροής με ρίζες και μετρητές ροής με ελικοειδή γρανάζια.

Μετρητής ροής θετικής μετατόπισης για όλα τα εφαρμοστέα σενάρια<

Λόγω των χαρακτηριστικών υψηλής ακρίβειας, οι μετρητές ροής PD χρησιμοποιούνται συχνά σε περιπτώσεις που απαιτούν ακριβή μέτρηση, καθίζηση ή έλεγχο παρτίδας. Τυπικές εφαρμογές περιλαμβάνουν:

• Εμπόριο πετρελαίου: όπως βενζινάδικα, μεταφορά ντίζελ, καυσίμων, κηροζίνης, προπανίου, καυσίμου αεριωθούμενων, αργού πετρελαίου και προϊόντων διύλισης πετρελαίου.
• Χημική βιομηχανία: Ακριβής προσθήκη ακριβών ή κρίσιμων χημικών αντιδραστηρίων, όπως τολουόλιο, ξυλόλιο, νάφθα, παραφίνη
• Τρόφιμα και φαρμακευτικά προϊόντα: μέτρηση πρώτων υλών όπως βρώσιμο λάδι, αλκοόλ, αιθανόλη, μελάσα, σιρόπι κ.λπ.
• Μέτρηση ρευστών υψηλού ιξώδους όπως ρητίνες, αργό πετρέλαιο και άσφαλτος.

Γιατί χρειαζόμαστε ένα ροόμετρο θετικής μετατόπισης εξόδου 4-20mA;

Οι παραδοσιακοί μηχανικοί μετρητές ροής PD παρέχουν κυρίως αθροιστική ροή (συνολική χρήση) χωρίς εξόδους. Το Silverinstruments.com μπορεί να προμηθεύσει μοντέλα εξοπλισμένα με λειτουργία εξόδου 4-20mA που προσφέρουν βασικά πλεονεκτήματα εκσυγχρονισμού:

Πραγματοποιήστε απομακρυσμένη παρακολούθηση του στιγμιαίου ρυθμού ροής: Το σήμα 4-20mA μπορεί να αντιστοιχεί άψογα στην τιμή του στιγμιαίου ρυθμού ροής του ρευστού. Αυτό επιτρέπει στους χειριστές να παρακολουθούν τις αλλαγές του ρυθμού ροής στον αγωγό σε πραγματικό χρόνο στην κεντρική αίθουσα ελέγχου, βελτιώνοντας σημαντικά την ευκολία ελέγχου της διεργασίας.

Εύκολη ενσωμάτωση και αυτοματοποίηση: Η αναλογική έξοδος 4-20mA είναι το πιο τυπικό σήμα στον τομέα του βιομηχανικού ελέγχου, το οποίο μπορεί εύκολα να ληφθεί από συστήματα όπως PLC και DCS. Αυτό επιτρέπει στα δεδομένα ροής να συμμετέχουν άμεσα στον αυτοματοποιημένο έλεγχο, όπως η αυτόματη ρύθμιση βαλβίδων, η ενεργοποίηση συναγερμών ή η διασύνδεση με άλλο εξοπλισμό.

Βελτίωση της αξίας των δεδομένων: Με την ταυτόχρονη λήψη στιγμιαίας ροής (έξοδος ρεύματος 4-20mA) και αθροιστικής ροής (που εμφανίζεται από το ίδιο το όργανο), οι επιχειρήσεις μπορούν να διεξάγουν πιο ολοκληρωμένη ανάλυση ενεργειακής απόδοσης, βελτιστοποίηση διαδικασιών και διάγνωση σφαλμάτων.

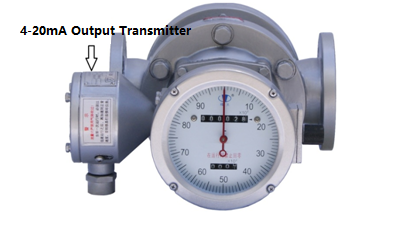

Αναλογικός πομπός εξόδου 4-20mA για μετρητή ροής PD

Ο πομπός εξόδου 4-20mA της σειράς BMF μπορεί να συνδυαστεί με τους μετρητές ροής θετικής μετατόπισης της εταιρείας μας για να μετατρέψει την στιγμιαία ροή επί τόπου σε αναλογική έξοδο 4-20mA και να τη μεταδώσει εξ αποστάσεως στην αίθουσα ελέγχου για απεικόνιση, ρύθμιση και έλεγχο της στιγμιαίας ροής. Επίσης, εξάγει σήματα παλμών ροής για άθροιση ροής.

Χαρακτηριστικά του πομπού 4-20mA για μετρητή PD

1. Σύστημα τεσσάρων καλωδίων (καλώδιο θετικής τροφοδοσίας, καλώδιο ρεύματος 4-20mA, καλώδιο σήματος παλμού, καλώδιο γείωσης τροφοδοσίας)

• Σημείωση: Μόνο για έξοδο 4-20mA, πρόκειται για σύστημα τριών συρμάτων. Το καλώδιο σήματος παλμού δεν συνδέεται εξωτερικά κατά την παροχή.

2. Άμεση έξοδος 4-20mA από το ροόμετρο, μεγάλη απόσταση μετάδοσης, ασφαλής και αξιόπιστη

Τεχνικές παράμετροι πομπών 4-20mA για μετρητή ροής PD

1. Σήματα εξόδου:

α. Αναλογική ποσότητα 4-20mA

β. Παλμός τάσης: VL<0.5V, VH>9V για τροφοδοσία 12V· VL<1V, VH>20V για τροφοδοσία 24V

2. Επιτρεπόμενο σφάλμα:

• Αναλογική ποσότητα: ±0,5% FS

• Ποσότητα παλμών: ±1 παλμός

3. Θερμοκρασία περιβάλλοντος: -25°C έως +50°C

4. Αντίσταση φορτίου αναλογικής ποσότητας (από την πλευρά του χρήστη):

• <400Ω για τροφοδοσία 12V

• <800Ω για τροφοδοσία 24V

5. Τροφοδοσία ρεύματος:

• DC12V ± 10%, 60mA

• DC24V ± 10%, 60mA

6. Βαθμός αντοχής σε εκρήξεις: ExdIIBT5

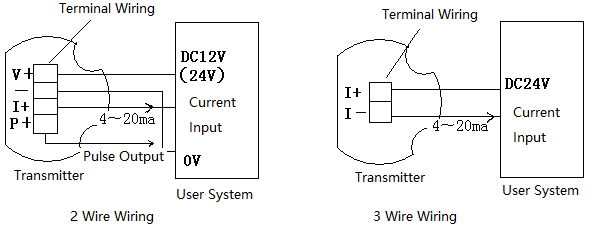

Πώς να συνδέσετε τον πομπό ροής σειράς BMF 4-20mA

Κατά την παραγγελία, οι χρήστες πρέπει να διευκρινίσουν εάν απαιτείται τροφοδοσία DC24V ή 12V. Η καλωδίωση πρέπει να γίνει σύμφωνα με το παρεχόμενο διάγραμμα.

ΠΡΟΣΟΧΗ: ΜΗΝ ΣΥΝΔΕΕΤΕ ΤΗΝ ΚΑΛΩΔΙΩΣΗ ΕΝΩ ΕΙΣΤΕ ΣΕ ΡΕΥΜΑ!

Σύναψη

Το ίδιο το ροόμετρο θετικής μετατόπισης είναι συνώνυμο με την υψηλή ακρίβεια. Η προσθήκη λειτουργίας εξόδου 4-20mA σε αυτό ισοδυναμεί με τον εξοπλισμό του με "απομακρυσμένα μάτια και αυτιά", καθιστώντας το όχι μόνο μια ακριβή "ζυγαριά μέτρησης", αλλά και έναν αξιόπιστο συμμετέχοντα σε πραγματικό χρόνο στα σύγχρονα συστήματα ελέγχου αυτοματοποιημένων διεργασιών, κάτι που αποτελεί σημαντικό μέρος της επίτευξης βιομηχανικής νοημοσύνης και εκλεπτυσμένης διαχείρισης.
