Τι είναι η Τυπική Ροή, η Πραγματική Ροή, η Κανονική Ροή στη Μέτρηση Αερίου;

Έχουμε λάβει πολλά ερωτήματα σχετικά με εφαρμογές μέτρησης ροής αερίου από βιομηχανίες παγκοσμίως. Δεδομένου ότι η μέτρηση ροής αερίου περιλαμβάνει πολλαπλές δυναμικές μεταβλητές όπως η θερμοκρασία, η πίεση και η περιεκτικότητα σε υγρασία στο ρεύμα αερίου, η επιλογή ενός κατάλληλου μετρητή ροής αερίου θεωρείται πιο δύσκολη από την επιλογή ενός μετρητή ροής υγρού. Στην Silver Automation Instruments, πριν οι μηχανικοί μας μπορέσουν να προτείνουν το κατάλληλο μέγεθος μετρητή αερίου για τις ανάγκες σας, πρέπει να γνωρίζουν τον τύπο του αερίου που μετράται, τη θερμοκρασία λειτουργίας και την πίεση λειτουργίας.

Μερικοί πελάτες μπερδεύονται σχετικά με τις διαφορετικές μονάδες ροής αερίου που συχνά εμφανίζονται στις προδιαγραφές και τα δελτία δεδομένων, όπως:

• Nm³/h (Κανονικά κυβικά μέτρα ανά ώρα)
• Am³/h (Πραγματικά κυβικά μέτρα ανά ώρα)
• SCFM (Τυπικά κυβικά πόδια ανά λεπτό)
• SCCM (Τυπικά κυβικά εκατοστά ανά λεπτό)
• ACFM (Πραγματικά κυβικά πόδια ανά λεπτό)

Τα προθέματα έχουν συγκεκριμένες σημασίες:

• N = Κανονική ροή
• S = Τυπική ροή
• A = Πραγματική ροή

Αλλά ποιες ακριβώς είναι αυτές οι διαφορές και γιατί είναι σημαντικές;

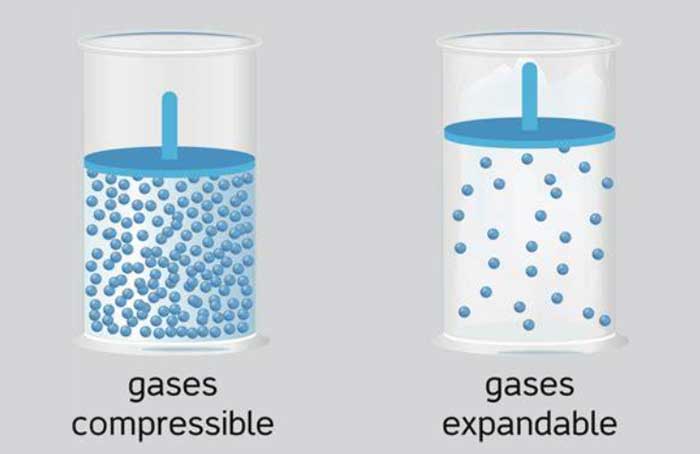

Αυτή η σύγχυση προκύπτει επειδή τα αέρια είναι συμπιέσιμα, πράγμα που σημαίνει ότι ο όγκος τους αλλάζει πολύ με τη θερμοκρασία και την πίεση. Ανάλογα με τον τρόπο που τον μετράτε, η ίδια ποσότητα αερίου θα μπορούσε να καταλαμβάνει πολύ διαφορετικό χώρο. Η βιομηχανία φυσικού αερίου χρησιμοποιεί τρία συστήματα μέτρησης ροής (Πραγματικό, Τυπικό και Κανονικό) για να αντιμετωπίσει αυτό το πρόβλημα. Πρέπει να τα γνωρίζετε για να επιλέξετε τον κατάλληλο εξοπλισμό και να μετρήσετε με ακρίβεια.

Λεπτομερείς Ορισμοί

- Τυπικός ρυθμός ροής

Ο τυπικός ρυθμός ροής (όπως Sm3/h, SCFM) προσαρμόζει την πραγματική ένδειξη ροής σας σε ένα κοινό σημείο αναφοράς, όπως μετατρέποντας το νόμισμα. Αυτό σας επιτρέπει να συγκρίνετε μετρήσεις από διαφορετικές καταστάσεις σε ισότιμη βάση. Η ρύθμιση χρησιμοποιεί τον νόμο των ιδανικών αερίων (PV = nRT), ο οποίος συσχετίζει την πίεση, τον όγκο και τη θερμοκρασία.

Οι πιο συνηθισμένες τυπικές συνθήκες:

• Πίεση: 1 ατμόσφαιρα (101,325 kPa ή 14,696 psia) στο επίπεδο της θάλασσας
• Θερμοκρασία: 15°C (59°F) ή μερικές φορές 60°F (15,56°C)

Λάβετε υπόψη: Διαφορετικές περιοχές και βιομηχανίες έχουν κάπως διαφορετικές τυπικές συνθήκες, επομένως να ελέγχετε πάντα ξανά ποιο πρότυπο ισχύει για την αίτησή σας.

- Κανονική Ροή

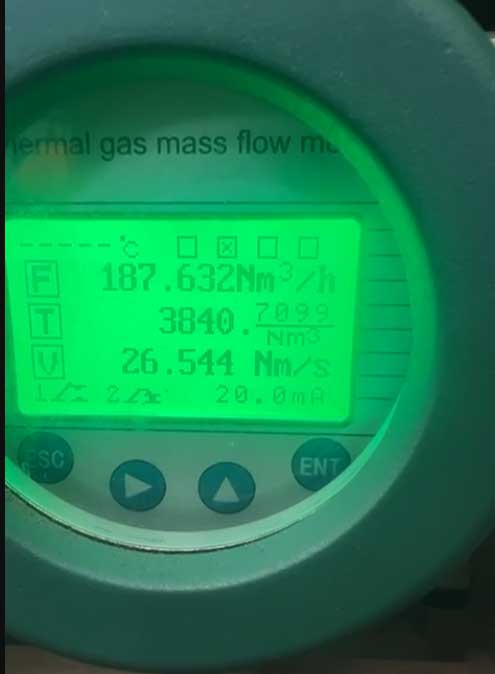

Θερμικός μετρητής ροής μάζας με κανονικές ταχύτητες ροής

Ο κανονικός ρυθμός ροής (όπως Nm3/h ) λειτουργεί με τον ίδιο τρόπο όπως η κανονική ροή, εκτός από το ότι χρησιμοποιεί διαφορετική θερμοκρασία αναφοράς:

Φυσιολογικές συνθήκες:

• Πίεση: 1 ατμόσφαιρα (101,325 kPa ή 14,696 psia)
• Θερμοκρασία: 0°C (32°F ή 273,15 K)

Θα το δείτε να χρησιμοποιείται συχνότερα στα ευρωπαϊκά πρότυπα και στις χημικές ή πετροχημικές βιομηχανίες.

- Πραγματικός ρυθμός ροής

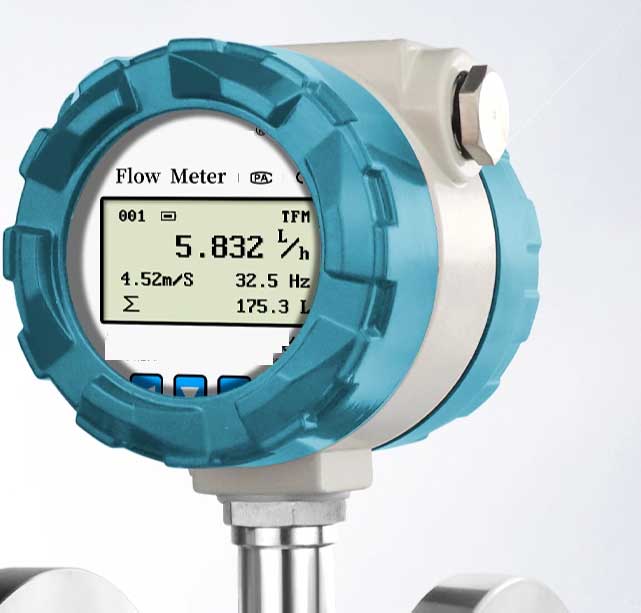

Εμφάνιση πραγματικού ρυθμού ροής από το ροόμετρο

Η πραγματική παροχή είναι αυτό που συμβαίνει πραγματικά στον σωλήνα σας αυτή τη στιγμή: ο όγκος αερίου που ρέει σε πραγματικό χρόνο στην τρέχουσα θερμοκρασία και πίεση λειτουργίας σας. Χωρίς προσαρμογές, χωρίς διορθώσεις.

Να τι το επηρεάζει: όταν η θερμοκρασία αυξάνεται, το αέριο διαστέλλεται και η πραγματική ροή αυξάνεται· όταν η πίεση αυξάνεται, το αέριο συμπιέζεται και ο πραγματικός όγκος μειώνεται.

Συνιστώμενα προϊόντα για μέτρηση πραγματικής ροής:

Η Silver Automation Instruments προσφέρει διάφορες λύσεις:

---

---

---

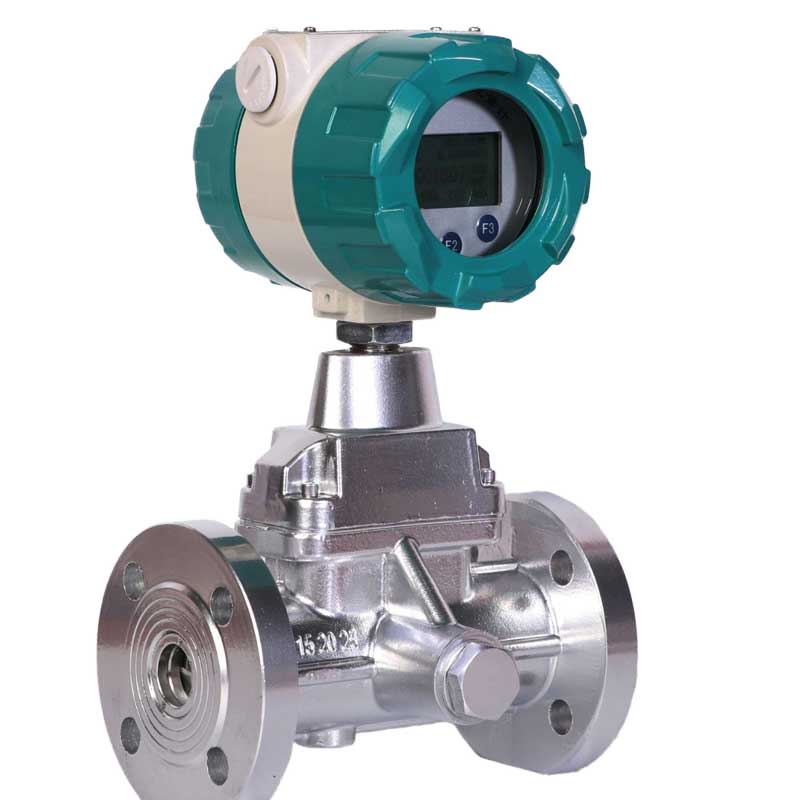

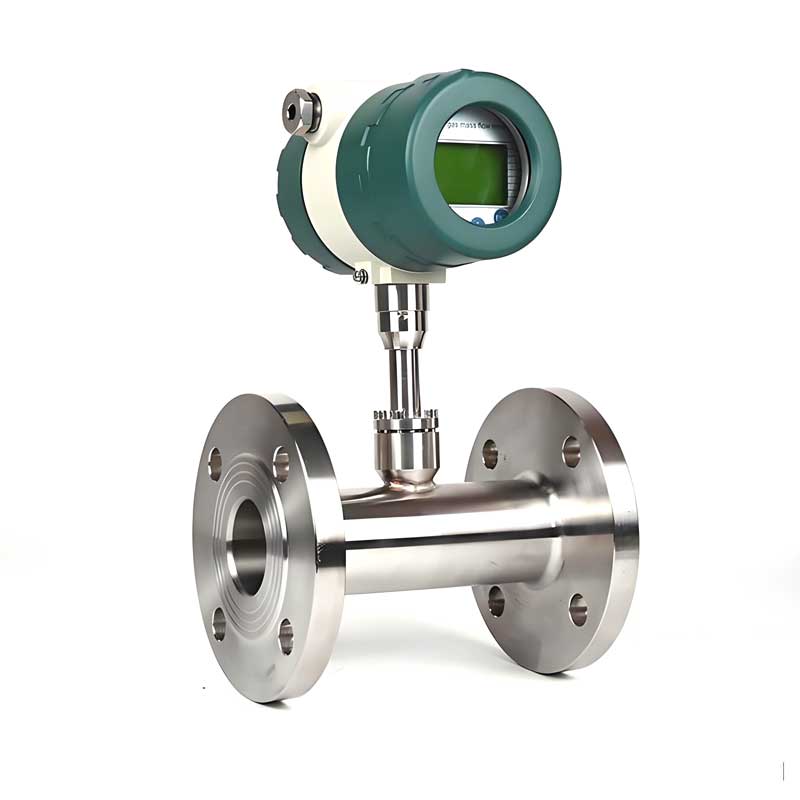

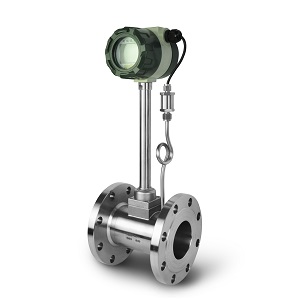

Πίνακας γρήγορης σύγκρισης αναφοράς

Flow Type	Reference Pressure	Reference Temperature	Typical Use	Common Units
Standard	101.325 kPa (14.696 psia)	15°C (59°F) or 60°F	US markets, billing	SCFM, Sm³/h
Normal	101.325 kPa (14.696 psia)	0°C (32°F)	EU markets, chemical industry	Nm³/h, NLPM
Actual	Process pressure	Process temperature	Equipment sizing, control	ACFM, Am³/h

Γιατί αυτές οι διακρίσεις έχουν σημασία

Η κατανόηση αυτών των τύπων ρυθμού ροής επηρεάζει άμεσα τις λειτουργίες και το κόστος σας:

• Διαστασιολόγηση εξοπλισμού: Οι αισθητήρες ροής αερίου πρέπει να διαστασιολογούνται με βάση τις πραγματικές συνθήκες ροής, ώστε να διασφαλίζεται η σωστή ταχύτητα και το κατάλληλο εύρος μέτρησης.
• Χρέωση και Μεταβίβαση Φύλαξης: Οι πωλήσεις φυσικού αερίου χρησιμοποιούν τυπικές ή σταθερές συνθήκες για να διατηρούν τις τιμές ίδιες, ανεξάρτητα από τις λειτουργικές συνθήκες.
• Έλεγχος Διαδικασίας: Τα συστήματα ελέγχου μπορεί να χρειάζονται πραγματικό ρυθμό ροής αερίου ή αέρα για να κάνουν άμεσες και σωστές αλλαγές σε ολόκληρη τη διαδικασία, αλλά μπορεί επίσης να χρειάζονται τυπική ροή για να διαπιστώσουν πόσο υλικό βρίσκεται σε ισορροπία.
• Σύγκριση και Τυποποίηση: Οι τυπικές και οι κανονικές ροές επιτρέπουν στους εργαζόμενους σε καταγεγραμμένα όργανα και στους διευθυντές εργοστασίων να συγκρίνουν μετρήσεις σε διαφορετικές τοποθεσίες, διαφορετικούς χρόνους και συνθήκες.

Πρακτικό παράδειγμα:

Θεωρήστε ένα αέριο που ρέει με:

• Πραγματικές συνθήκες: 5 bar (500 kPa) και 50°C
• Πραγματικός ρυθμός ροής: 100 Am³/h

Όταν διορθώνεται σε τυπικές συνθήκες (101,325 kPa και 15°C):

Ο τυπικός ρυθμός ροής μπορεί να είναι περίπου 450 Sm³/h

Αυτό καταδεικνύει γιατί η διάκριση είναι σημαντική — η ίδια ροή αερίου έχει δραματικά διαφορετικές τιμές ανάλογα με τις συνθήκες αναφοράς που χρησιμοποιούνται.

Μετατροπή μεταξύ τύπων ροής:

Για να μετατρέψετε μεταξύ πραγματικών, τυπικών και κανονικών ροών, θα χρειαστεί να εφαρμόσετε διορθώσεις του νόμου περί αερίων:

Βασικός τύπος μετατροπής:

Q₁/Q₂ = (P₁/P₂) × (T₂/T₁) × (Z₂/Z₁)

Οπου:

• Q = ογκομετρική παροχή
• P = απόλυτη πίεση
• T = απόλυτη θερμοκρασία (Κέλβιν)
• Z = συντελεστής συμπιεστότητας

Παράδειγμα μετατροπής βήμα προς βήμα:

Μετατροπή 100 Am³/h στα 5 bar και στους 50°C σε τυπικές συνθήκες (1,01325 bar, 15°C):

1. Μετατρέψτε τις θερμοκρασίες σε βαθμούς Κέλβιν:

• oT₁ (πραγματική) = 50°C + 273,15 = 323,15 K
• oT2 (τυπικό) = 15°C + 273,15 = 288,15 K

2. Χρησιμοποιήστε πιέσεις σε απόλυτες τιμές:

• oP₁ (πραγματική) = 5 bar
• oP2 (στάνταρ) = 1,01325 bar

3. Εφαρμόστε τον τύπο (υποθέτοντας Z₁ ≈ Z₂ ≈ 1 για ιδανικό αέριο):

• oQ(πρότυπο) = 100 × (5/1,01325) × (288,15/323,15)
• oQ(πρότυπο) = 100 × 4,935 × 0,892
• oQ (τυπική) ≈ 440 Sm³/h

Συνήθη λάθη στη μέτρηση ροής αερίου ή αέρα

Η αποφυγή αυτών των συνηθισμένων σφαλμάτων μπορεί να σας εξοικονομήσει χρόνο και χρήματα, να σας βοηθήσει να λάβετε ακριβείς μετρήσεις και να λάβετε σωστές αποφάσεις.

1. Σύγχυση μεταξύ των πραγματικών και των τυπικών ρυθμών ροής.

Τι συμβαίνει: Παραγγέλνετε ένα ροόμετρο μεγέθους 100 Sm³/h, αλλά το σύστημά σας λειτουργεί στην πραγματικότητα στα 100 Am³/h σε αυξημένη πίεση.

Αποτέλεσμα: Ο μετρητής ροής αερίου ενδέχεται να είναι μικρός σε μέγεθος, με αποτέλεσμα να προκληθεί υπερβολική πτώση πίεσης, ασταθείς μετρήσεις ή ακόμη και ζημιά εάν η ροή αερίου υπερβαίνει το όριο που μπορεί να ανιχνεύσει ο αισθητήρας ροής αερίου.

Λύση: Να διευκρινίζετε πάντα στο silverinstruments.com εάν η απαιτούμενη παροχή αερίου είναι πραγματική, κανονική ή κανονική (ή λέμε λειτουργία) και να παρέχετε πλήρεις συνθήκες λειτουργίας στους μηχανικούς πωλήσεων του silverinstruments.com.

2. Αγνοώντας τον Συντελεστή Συμπιεστότητας

Τι συμβαίνει: Εφαρμόζετε τον απλό νόμο των ιδανικών αερίων για να μετρήσετε φυσικό αέριο υψηλής πίεσης χωρίς να λάβετε υπόψη πώς συμπεριφέρονται στην πραγματικότητα τα πραγματικά αέρια.

Αποτέλεσμα: Τα σφάλματα μέτρησης μπορούν εύκολα να φτάσουν το 5-15% ή και υψηλότερα όταν η πίεση υπερβεί τα 50 bar, και επίσης σε τόσο υψηλή ονομαστική πίεση, ο αισθητήρας ροής αερίου μπορεί να σπάσει.

Λύση: Να συμπεριλαμβάνετε πάντα διορθώσεις του παράγοντα Z σε εφαρμογές υψηλής πίεσης ή όποτε το αέριο δεν συμπεριφέρεται ιδανικά.

3. Παράβλεψη της περιεκτικότητας σε υγρασία

Τι συμβαίνει: Μέτρηση υγρού αερίου σαν να ήταν εντελώς ξηρό αέριο, αγνοώντας την περιεκτικότητα σε υδρατμούς.

Αποτέλεσμα: Υπερεκτιμημένος όγκος αερίου, λανθασμένη ισορροπία υλικών, κακή ακρίβεια μέτρησης ή προβλήματα χρέωσης.

Λύση: Καθορίστε εάν το αέριο είναι υγρό ή ξηρό όταν κάνετε αναζήτηση για μετρητή ροής αερίου από το silverinstruments.com. Στην πραγματικότητα, οι περισσότερες τεχνολογίες μετρητών ροής αερίου έχουν χαμηλή απόδοση στη μέτρηση υγρού αερίου. Χρησιμοποιήστε διαχωριστές υγρασίας ή μετρητές ειδικά σχεδιασμένους για υγρό αέριο όταν χρειάζεται.

4. Λανθασμένη ρύθμιση αντιστάθμισης θερμοκρασίας

Τι συμβαίνει: Εγκατάσταση αισθητήρων θερμοκρασίας σε σημεία με κακή θερμική επαφή ή παγιδευμένο αέρα.

Αποτέλεσμα: Οι ανακριβείς μετρήσεις θερμοκρασίας προκαλούν σφάλματα αντιστάθμισης.

Λύση: Ακολουθήστε τις πρακτικές εγκατάστασης του κατασκευαστή και χρησιμοποιήστε θερμοφρεάτια κατάλληλου μεγέθους με επαρκή εμβάπτιση και θερμική σύνθεση.

5. Ανάμειξη προτύπων μέτρησης

Τι συμβαίνει: σύγκριση προσφορών όπου ένας προμηθευτής χρησιμοποιεί Sm³/h (στους 15°C) και ένας άλλος χρησιμοποιεί Nm³/h (στους 0°C), χωρίς μετατροπή μεταξύ τους.

Αποτέλεσμα: Βλέπετε διαφορετικές τιμές επειδή συγκρίνετε λάθος πράγματα. Αυτό οδηγεί σε λανθασμένες επιλογές εξοπλισμού.

Λύση: Να μετατρέπετε πάντα όλες τις προδιαγραφές στις ίδιες συνθήκες αναφοράς πριν από τη σύγκριση.

Εφαρμογές Βιομηχανίας

Διαφορετικοί κλάδοι έχουν συγκεκριμένες ανάγκες όσον αφορά τη μέτρηση ροής. Δείτε πώς διαφορετικές εφαρμογές αντιμετωπίζουν τις μοναδικές προκλήσεις τους:

1. Φυσικό Αέριο: Χρέωση & Μεταφορά Κτηματομεσιτίας

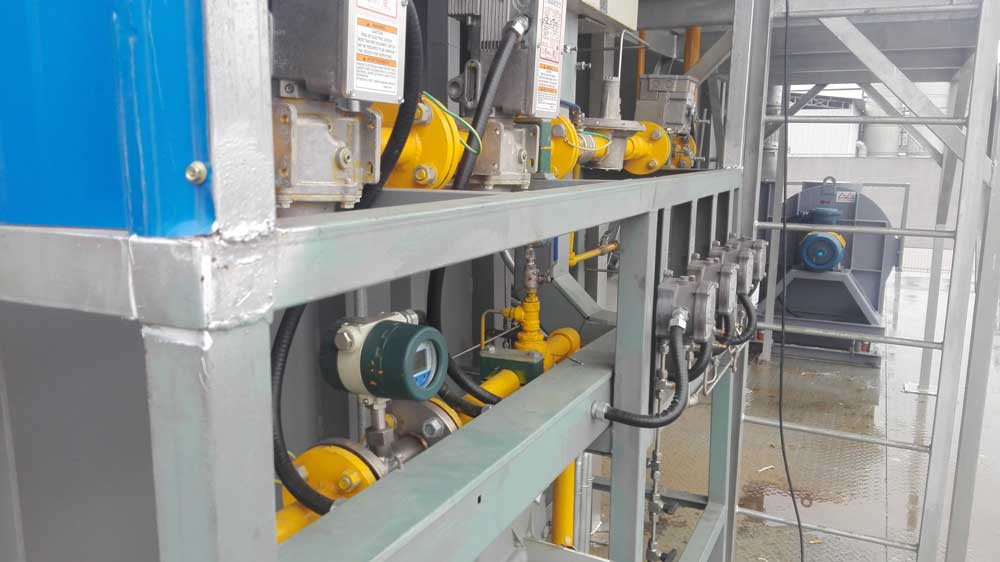

Μέτρηση ροής φυσικού αερίου

Απαίτηση: Τυπική μέτρηση ροής (συνήθως 15°C, 101,325 kPa) για την χρέωση

Βασικές προκλήσεις:

• Υψηλή πίεση που αλλάζει πολύ (20-70 bar)
• Αλλαγές θερμοκρασίας ανάλογα με τις εποχές
• Πρέπει να έχει ακρίβεια ±0,5% για χρηματικές συναλλαγές

Λύση: Στροβίλος με αυτόματο αισθητήρα πίεσης και αντιστάθμιση αισθητήρα θερμοκρασίας. Ή μπορείτε να χρησιμοποιήσετε ροόμετρα Coriolis που μπορούν να μετρήσουν απευθείας τη ροή μάζας φυσικού αερίου (NG).

2. Συστήματα πεπιεσμένου αέρα: Διαχείριση ενέργειας

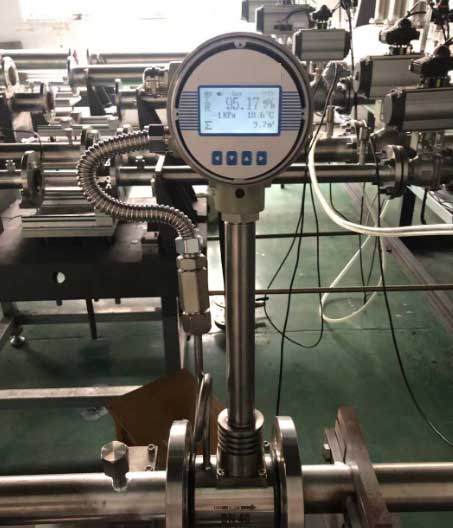

Μέτρηση ροής πεπιεσμένου αέρα

Απαίτηση: Μέτρηση πραγματικής ροής πεπιεσμένου αέρα για ανίχνευση διαρροών και παρακολούθηση της απόδοσης

Βασικές προκλήσεις:

• Πολύ μεταβλητά πρότυπα ζήτησης (διακύμανση 50-100%)
• Πτώσεις πίεσης κατά τη διάρκεια της μέγιστης χρήσης
• απαιτώντας οικονομικά αποδοτική παρακολούθηση για πολλές τοποθεσίες

Λύση: Θερμικός μετρητής ροής μάζας ή μετρητής ροής στροβίλου (καλή τιμή/απόδοση)

Πλεονεκτήματα : Μπορεί να μειώσει την ενεργειακή σπατάλη κατά 20-30% εντοπίζοντας έγκαιρα τις διαρροές

3. Χημικά Εργοστάσια: Έλεγχος Διεργασιών και Ισορροπία Υλικών

Απαίτηση: Μέτρηση κανονικής ροής (0°C, 101,325 kPa) που χρησιμοποιείται συνήθως σε πολλές εγκαταστάσεις για στοιχειομετρικούς υπολογισμούς

Βασικές προκλήσεις:

• Πολλαπλές ροές τροφοδοσίας αερίου που απαιτούν ακριβή έλεγχο αναλογίας (±2-5%)
• Διαβρωτικές ή επικίνδυνες ροές αερίων
• Απαιτήσεις κλεισίματος ισοζυγίου υλικών

Λύση: Μετρητές Coriolis για μάζα ή θερμικός μετρητής ροής μάζας· εφεδρικοί μετρητές για κρίσιμες διεργασίες

4. Κατασκευή ημιαγωγών: Έλεγχος ειδικών αερίων

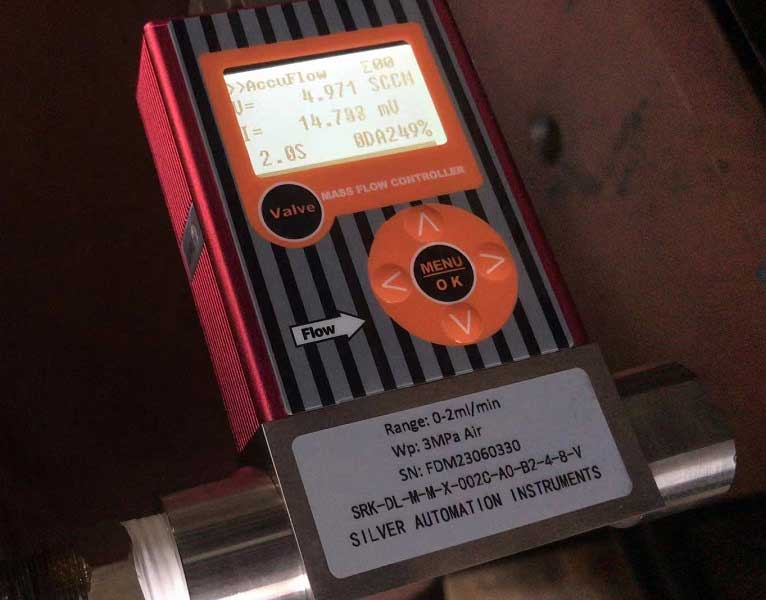

Ελεγκτές θερμικής ροής μάζας (MFC)

Απαίτηση: Εξαιρετικά ακριβής έλεγχος ροής μάζας μετρούμενος σε SCCM (Κυβικά Εκατοστόμετρα ανά Λεπτό)

Βασικές προκλήσεις:

• Πολύ χαμηλοί ρυθμοί ροής (τυπικά 0,1-1000 SCCM)
• Απαιτήσεις εξαιρετικά υψηλής καθαρότητας (99,9999%+)
• Ακριβά ειδικά αέρια (σιλάνιο, αρσίνη, κ.λπ.)
• Απαιτήσεις γρήγορου χρόνου απόκρισης (<1 δευτερόλεπτο)

Λύση: Θερμικοί ελεγκτές ροής μάζας (MFC) με ακρίβεια ανάγνωσης ±1,0% και επαναληψιμότητα ±0,2%

5. Παρακολούθηση Περιβάλλοντος: Εκπομπές και Αέρια Φλόγας

Πρωταρχική απαίτηση: Τυπική ογκομετρική ροή για την αναφορά κανονιστικής συμμόρφωσης

Βασικές προκλήσεις:

• Μεταβλητή σύνθεση αερίου που επηρεάζει τη μέτρηση
• Υψηλές θερμοκρασίες (έως 400°C σε εφαρμογές εκτόνωσης)
• Διαβρωτικά προϊόντα καύσης
• Συνθήκες εγκατάστασης σε εξωτερικούς χώρους

Λύση: Υπερηχητικός (μη παρεμβατικός), μετρητής ροής DP ή θερμικοί μετρητές μάζας· συστήματα δειγματοληψίας για τον έλεγχο της σύνθεσης του αερίου

Σύναψη

Ελπίζουμε ότι αυτός ο οδηγός σας βοήθησε να κατανοήσετε τις κρίσιμες διαφορές μεταξύ των πραγματικών, τυπικών και κανονικών ροών αερίου, ώστε να μπορείτε:

✓ Καθορίστε σωστά τις απαιτήσεις ροής αερίου
✓ Επιλέξτε μετρητές ροής αερίου κατάλληλου μεγέθους
✓ Αποφύγετε τα δαπανηρά σφάλματα μέτρησης
✓ Διασφάλιση ακριβούς χρέωσης και ελέγχου διαδικασιών
✓ Βελτιστοποιήστε την απόδοση του συστήματος μέτρησης αερίου σας

Θα πρέπει να κατανοήσουμε καλά αυτές τις βασικές αρχές εάν θέλουμε τα έργα μέτρησης ροής αερίου να είναι επιτυχημένα. Είτε σχεδιάζετε ένα νέο σύστημα, είτε αντιμετωπίζετε προβλήματα είτε βελτιστοποιείτε την απόδοση, η διαφορά μεταξύ πραγματικών, τυπικών και κανονικών ροών επηρεάζει κάθε μέρος του συστήματος μέτρησης.
