Στον κόσμο της βιομηχανικής επεξεργασίας και της διαχείρισης ενέργειας, η ακριβής μέτρηση της ροής αερίου είναι ύψιστης σημασίας. Κατά τον καθορισμό ή τη λειτουργία ενός μετρητή ροής αερίου, θα συναντήσετε τρεις κοινές μονάδες ογκομετρικής ροής: m³/h, Nm³/h και Sm³/h. Ενώ μπορεί να μοιάζουν, αντιπροσωπεύουν θεμελιωδώς διαφορετικές έννοιες. Η σύγχυσή τους μπορεί να οδηγήσει σε σημαντικά σφάλματα στον έλεγχο των διεργασιών, την κοστολόγηση και τη συμμόρφωση με τους κανόνες ασφαλείας.
Λοιπόν, ποια είναι η διαφορά και γιατί έχει τόση σημασία;
Αυτός ο οδηγός θα αναλύσει αυτές τις μονάδες με τους απλούστερους δυνατούς όρους, χρησιμοποιώντας μια σαφή αναλογία για να κάνει την έννοια διαισθητική. Στο τέλος, θα κατανοήσετε ακριβώς τι σημαίνει κάθε μονάδα και πότε να τη χρησιμοποιείτε, διασφαλίζοντας ότι μπορείτε να επιλέξετε και να χειριστείτε τα όργανα ροής αερίου σας με σιγουριά.
Το θεμελιώδες πρόβλημα: Γιατί ο όγκος του φυσικού αερίου είναι ένας «κινούμενος στόχος»
Πριν ορίσουμε τις μονάδες, πρέπει να κατανοήσουμε μια βασική αρχή της φυσικής:
ο όγκος ενός αερίου δεν είναι μια σταθερή ιδιότητα . Αλλάζει δραματικά με τις αλλαγές στη θερμοκρασία και την πίεση.

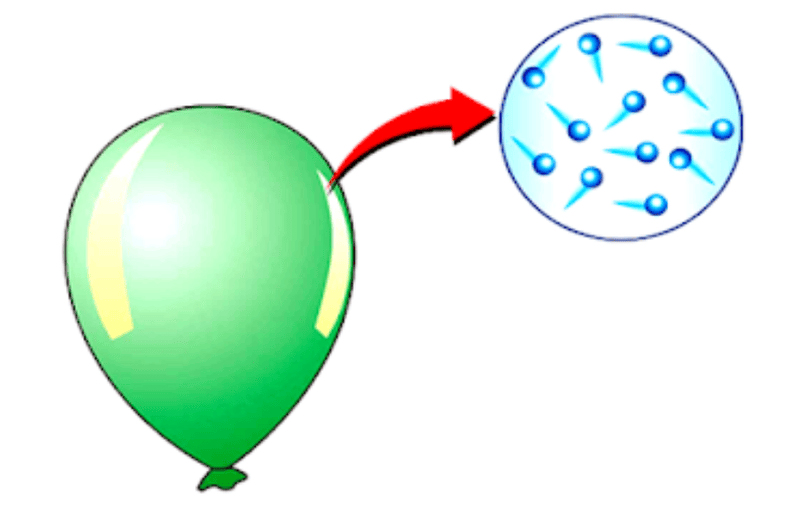

Φανταστείτε ότι έχετε ένα απλό μπαλόνι για πάρτι.
- Αν μεταφέρετε το μπαλόνι από ένα ζεστό δωμάτιο σε ένα κρύο εξωτερικό χώρο, θα συρρικνωθεί.
- Αν πάρεις αυτό το κρύο μπαλόνι πίσω σε ένα ζεστό δωμάτιο, θα διασταλεί.
- Αν πιέσετε το μπαλόνι (αυξήσετε την πίεσή του), ο όγκος του θα μειωθεί.
Η ποσότητα του αέρα —ο αριθμός των μορίων του αέρα (δηλαδή, η μάζα)— μέσα στο μπαλόνι δεν άλλαξε ποτέ. Ωστόσο, ο όγκος του ήταν ένας συνεχώς κινούμενος στόχος ανάλογα με το περιβάλλον του.
Το αέριο που ρέει μέσα από έναν βιομηχανικό σωλήνα συμπεριφέρεται ακριβώς με τον ίδιο τρόπο. Συχνά είναι ζεστό και υπό πίεση. Το να δηλώνουμε απλώς τον όγκο του χωρίς να αναφέρουμε τη θερμοκρασία και την πίεσή του είναι μια ελλιπής και συχνά παραπλανητική πληροφορία. Αυτό είναι το πρόβλημα για το οποίο δημιουργήθηκαν οι τυποποιημένες μονάδες για να λύσουν.
Ένας σαφής ορισμός κάθε μονάδας
Ας χρησιμοποιήσουμε την αναλογία με το μπαλόνι για να κατανοήσουμε καθεμία από τις τρεις κοινές μονάδες ροής αερίου.
m³/h (Πραγματικά Κυβικά Μέτρα ανά Ώρα) – «Αυτό που Βλέπετε»
- Ορισμός: Το m³/h, που συχνά γράφεται ως Am³/h (όπου το "A" σημαίνει "Πραγματική"), αντιπροσωπεύει τον πραγματικό όγκο αερίου που διέρχεται από τον μετρητή στις συνθήκες λειτουργίας . Πρόκειται για μια άμεση μέτρηση του όγκου αερίου μέσα στον σωλήνα τη συγκεκριμένη στιγμή, υπό τη συγκεκριμένη θερμοκρασία και πίεση λειτουργίας.
- Αναλογία μπαλονιού : Η μέτρηση σε m³/h είναι σαν να μετράμε το μέγεθος του μπαλονιού αυτή τη στιγμή, μέσα στο ζεστό, υπό πίεση εργοστάσιο όπου χρησιμοποιείται. Είναι ο πραγματικός, φυσικός όγκος που καταλαμβάνει το αέριο εκείνη τη στιγμή.
- Σημασία και Περιορισμοί: Αυτή είναι μια μέτρηση «αυτό που βλέπετε είναι αυτό που παίρνετε». Ενώ περιγράφει με ακρίβεια τον όγκο στον σωλήνα, δεν είναι χρήσιμη για τη σύγκριση ποσοτήτων αερίου. Για παράδειγμα, 100 m³/h πεπιεσμένου αέρα σε πίεση 7 bar περιέχουν οκτώ φορές περισσότερα μόρια αέρα (μάζα) από 100 m³/h αέρα σε ατμοσφαιρική πίεση. Επομένως, η χρήση m³/h για την τιμολόγηση ή τους υπολογισμούς απόδοσης είναι αναξιόπιστη χωρίς να αναφέρεται επίσης η πραγματική θερμοκρασία και πίεση.
Nm³/h (Κανονικά Κυβικά Μέτρα ανά Ώρα) – «Το Ευρωπαϊκό Πρότυπο»

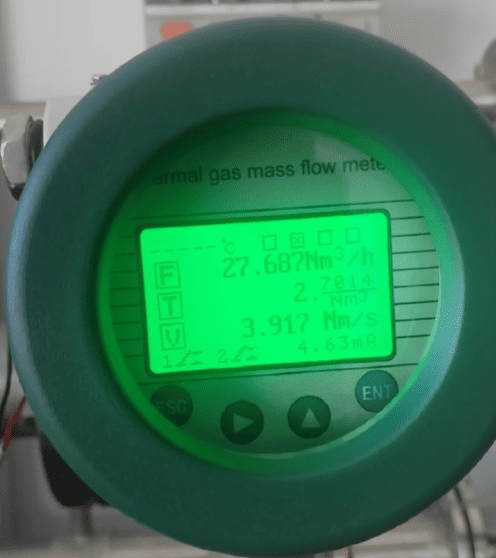

Ροόμετρο με Nm3/h
- Ορισμός: Το Nm³/h αντιστοιχεί στο Κανονικό Κυβικό Μέτρο ανά Ώρα. Αυτό δεν αποτελεί μέτρηση του πραγματικού όγκου στον σωλήνα. Είναι μια τυποποιημένη μέτρηση της ποσότητας (μάζας) του αερίου. Απαντά στην ερώτηση: "Αν έπαιρνα το αέριο που ρέει μέσα από τον σωλήνα μου και το έφερνα σε ένα σύνολο παγκοσμίως συμφωνημένων "Κανονικών" συνθηκών, ποιον όγκο θα καταλάμβανε;"
- Αυτές οι « Κανονικές Συνθήκες » ορίζονται διεθνώς από πρότυπα όπως το DIN 1343 και το ISO 2533 ως:
Θερμοκρασία: 20°C
Πίεση: 1,01325 bar απόλυτη (1 ατμόσφαιρα) - Αναλογία με το μπαλόνι: Η Nm³/h είναι σαν να βγάζουμε το ζεστό, υπό πίεση μπαλόνι από το εργοστάσιο, να το τοποθετούμε σε ένα ειδικό δωμάτιο αναφοράς που βρίσκεται στους 20°C και σε κανονική πίεση στην επιφάνεια της θάλασσας, και στη συνέχεια να μετράμε το μέγεθός του. Ανεξάρτητα από το μέγεθός του στο εργοστάσιο, αν περιέχει την ίδια ποσότητα μορίων αέρα, το μέγεθός του σε αυτό το κρύο, τυπικό δωμάτιο θα είναι πάντα το ίδιο.
- Σημασία και Αξία: Το Nm³/h είναι ένα μέτρο της μάζας του αερίου, εκφρασμένο ως όγκος. Επειδή χρησιμοποιεί μια σταθερή, καθολική γραμμή βάσης, επιτρέπει δίκαιες και ακριβείς συγκρίσεις. Είναι η τυπική μονάδα για τις περισσότερες επιστημονικές και βιομηχανικές μετρήσεις αερίων στην Ευρώπη και σε πολλά άλλα μέρη του κόσμου.
Sm³/h (Κυβικά Μέτρα ανά Ώρα) – «Το Αμερικανικό & Βιομηχανικό Πρότυπο»
- Ορισμός : Το Sm³/h αντιστοιχεί στο Τυπικό Κυβικό Μέτρο ανά Ώρα. Εννοιολογικά, είναι ακριβώς το ίδιο με το Nm³/h—είναι ένα τυποποιημένο μέτρο της ποσότητας (μάζας) του αερίου.
- Η μόνη διαφορά: Οι συνθήκες αναφοράς που χρησιμοποιούνται για τον όρο «Τυπικές» διαφέρουν από τον όρο «Κανονικές». Δυστυχώς, δεν υπάρχει ένας ενιαίος καθολικός ορισμός για τις «Τυπικές Συνθήκες», αλλά ένας από τους πιο συνηθισμένους, ιδιαίτερα στις Ηνωμένες Πολιτείες και στη βιομηχανία πετρελαίου και φυσικού αερίου, είναι:
Θερμοκρασία: 15,6°C (60°F) ή μερικές φορές 15°C
Πίεση: 1,01325 bar απόλυτη (1 ατμόσφαιρα) - Αναλογία με μπαλόνι: Το Sm³/h είναι σαν να μεταφέρετε το μπαλόνι σας σε ένα διαφορετικό τυπικό δωμάτιο, αυτό το δωμάτιο ρυθμισμένο σε μια πιο συνηθισμένη θερμοκρασία περιβάλλοντος όπως 15,6°C. Επειδή αυτό το δωμάτιο είναι θερμότερο από το "κανονικό" δωμάτιο των 0°C, το ίδιο μπαλόνι (με την ίδια μάζα αέρα) θα διασταλεί ελαφρώς. Επομένως, μια ποσότητα αερίου που μετριέται ως 100 Sm³/h έχει την ίδια μάζα με το ίδιο αέριο που μετριέται ως περίπου 94,5 Nm³/h.
- Σημασία και Αξία: Όπως και το Nm³/h, το Sm³/h είναι μια αξιόπιστη μονάδα για την τιμολόγηση, τον έλεγχο διεργασιών και τους υπολογισμούς απόδοσης. Το κρίσιμο συμπέρασμα είναι να γνωρίζετε πάντα ποια βάση θερμοκρασίας και πίεσης χρησιμοποιείται όταν βλέπετε τον όρο "Πρότυπο".
Πώς χειρίζονται αυτές τις μονάδες οι μετρητές ροής
Η κατανόηση αυτών των μονάδων είναι το κλειδί για την επιλογή της σωστής τεχνολογίας μετρητή ροής.

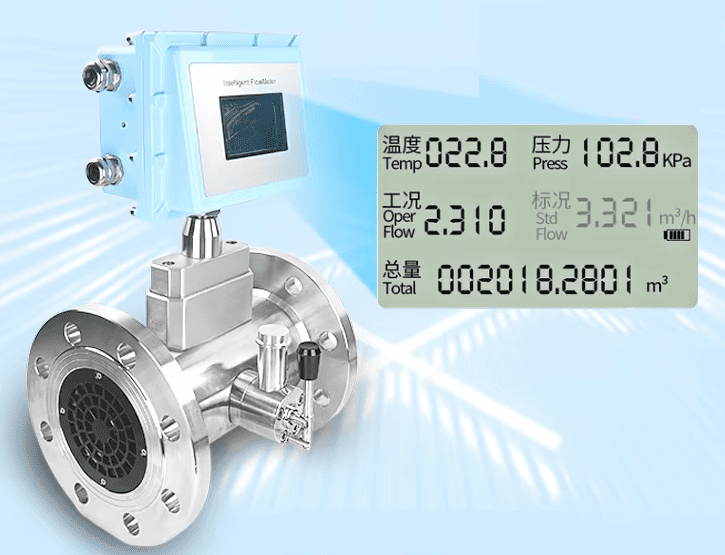

Ροόμετρο αεριοστροβίλου με ενσωματωμένο αισθητήρα θερμοκρασίας και πίεσης και υπολογιστή ροής για τον υπολογισμό Nm3/h

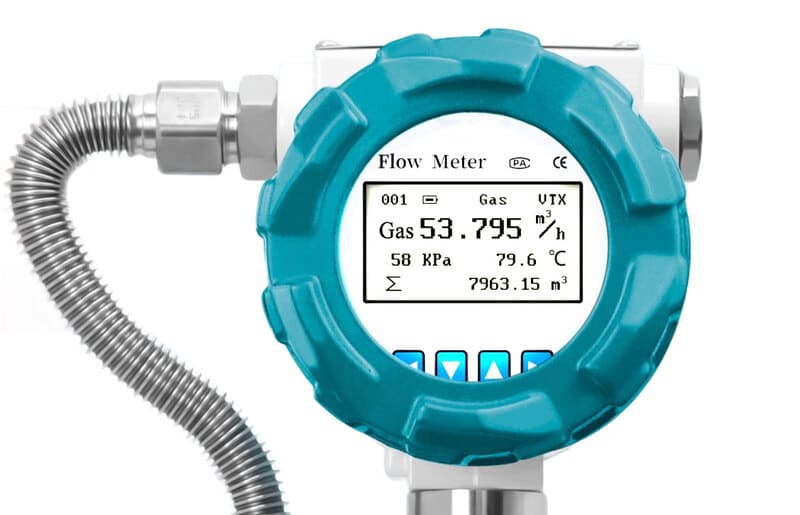

- Ογκομετρικά Μετρητά (π.χ., Vortex, Turbine, Oval Gear, Rotameter): Αυτά τα όργανα μετρούν εγγενώς την πραγματική ταχύτητα ή όγκο του αερίου καθώς διέρχεται, η οποία είναι η ένδειξη m³/h. Για να παρέχουν μια χρήσιμη, τυποποιημένη ένδειξη (Nm³/h ή Sm³/h), πρέπει να συνδυάζονται με ξεχωριστούς πομπούς πίεσης και θερμοκρασίας και έναν υπολογιστή ροής. Ο υπολογιστής ροής λαμβάνει τα δεδομένα σε πραγματικό χρόνο και από τα τρία όργανα και εκτελεί έναν συνεχή υπολογισμό για να μετατρέψει τον πραγματικό όγκο στον τυπικό όγκο. Τα ροόμετρα αεριοστροβίλου και vortex από το silverinstruments.com διαθέτουν ενσωματωμένους αισθητήρες θερμοκρασίας και πίεσης, μαζί με ενσωματωμένο λογισμικό για τον υπολογισμό του τυποποιημένου ρυθμού ροής σε πραγματικό χρόνο. Ένα μόνο μετρητή παρέχει πολλαπλές παραμέτρους: ροή εργασίας, τυποποιημένη ροή, θερμοκρασία και πίεση.

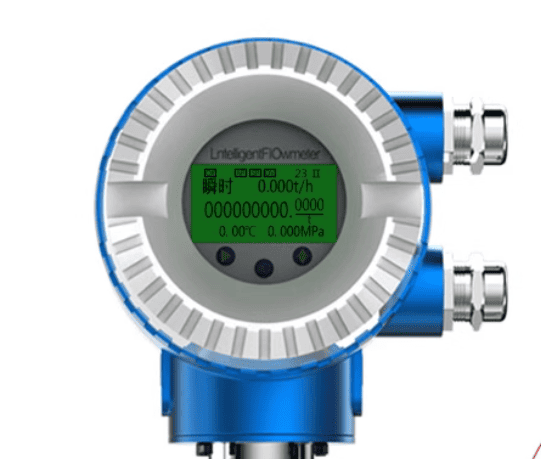

Ροόμετρο στροβίλου με μέτρηση ροής μάζας ατμού
- Μετρητές Ροής Μάζας (π.χ., Θερμικής Μάζας, Coriolis): Αυτά τα όργανα αποτελούν την άμεση λύση στο πρόβλημα. Μετρούν απευθείας τον ρυθμό ροής μάζας του αερίου (π.χ., σε kg/h). Δεδομένου ότι τα Nm³/h και Sm³/h είναι επίσης αναπαραστάσεις της μάζας, αυτοί οι μετρητές μπορούν να χρησιμοποιήσουν τους ενσωματωμένους μικροεπεξεργαστές τους για να μετατρέψουν με ακρίβεια και άμεσα την ένδειξη μάζας στην επιθυμητή τυποποιημένη ογκομετρική μονάδα (Nm³/h ή Sm³/h) χωρίς την ανάγκη εξωτερικής αντιστάθμισης. Οι μετρητές ροής Vortex είναι συνήθως εξοπλισμένοι με τη δυνατότητα προσδιορισμού της ροής μάζας ατμού μετρώντας τη θερμοκρασία και την πίεση με μια ενσωματωμένη αριθμομηχανή.
Πίνακας γρήγορης σύγκρισης
|
Unit
|
Full Name
|
Reference Conditions
|
What it Measures
|
|
m³/h
|
Actual Cubic Meter per Hour
|
The live process temperature & pressure
|
The "hot/pressurized" volume in the pipe
|
|
Nm³/h
|
Normal Cubic Meter per Hour
|
0°C & 1 atm
|
Standardized quantity/mass (European std.)
|
|
Sm³/h
|
Standard Cubic Meter per Hour
|
15.6°C (60°F) & 1 atm (Common US std.)
|
Standardized quantity/mass (American std.)
|
Η κατανόηση της διαφοράς μεταξύ των πραγματικών και των τυπικών μονάδων ροής αερίου είναι θεμελιώδης για κάθε μηχανικό ή τεχνικό. Εν ολίγοις:
- Το m³/h σας δείχνει πώς φαίνεται ο όγκος αερίου μέσα στον σωλήνα σας αυτή τη στιγμή.
- Τα Nm³/h και Sm³/h σας δείχνουν πόσο αέριο έχετε στην πραγματικότητα, παρέχοντας μια σταθερή βάση για σύγκριση και υπολογισμό.
Για οποιαδήποτε εφαρμογή που περιλαμβάνει χρέωση, έλεγχο καύσης ή αναφορά απόδοσης, βασίζεστε πάντα σε τυποποιημένες μονάδες. Κατανοώντας αυτές τις έννοιες, μπορείτε να επιλέξετε καλύτερα τον σωστό μετρητή ροής αερίου και να διασφαλίσετε ότι οι μετρήσεις σας είναι πάντα ακριβείς, συγκρίσιμες και ουσιαστικές.
Πώς να μετατρέψετε m³/h σε Nm³/h ή Sm³/h
Το αέριο είναι συμπιέσιμο, επομένως ο όγκος του εξαρτάται σε μεγάλο βαθμό από τη θερμοκρασία και την πίεση. Αυτό σημαίνει ότι η ίδια ποσότητα αερίου μπορεί να έχει πολύ διαφορετικές ογκομετρικές μετρήσεις ροής εάν μετρηθεί υπό διαφορετικές συνθήκες. Αυτός είναι ο λόγος για τον οποίο οι μηχανικοί συχνά διακρίνουν μεταξύ πραγματικών κυβικών μέτρων ανά ώρα (m³/h) και κανονικοποιημένων ή τυποποιημένων κυβικών μέτρων ανά ώρα (Nm³/h ή Sm³/h).
Ο τύπος μετατροπής
Ο γενικός τύπος για τη μετατροπή της πραγματικής ροής αερίου σε τυπικές συνθήκες βασίζεται στον νόμο των ιδανικών αερίων:
Οπου:
- QN = ρυθμός ροής σε τυπικές ή κανονικοποιημένες συνθήκες (Nm³/h ή Sm³/h)
- QA = πραγματική παροχή σε συνθήκες λειτουργίας (m³/h)
- PA = απόλυτη πίεση σε συνθήκες λειτουργίας (bar ή kPa)
- PN = απόλυτη πίεση σε κανονικές συνθήκες (π.χ., 1,01325 bar)
- TA = απόλυτη θερμοκρασία σε συνθήκες λειτουργίας (Kelvin)
- TN = απόλυτη θερμοκρασία σε κανονικές συνθήκες (π.χ., 273,15 K για 0 °C)
Για παράδειγμα, εάν το αέριο ρέει με ταχύτητα 50 m³/h στα 3 bar(g) και στους 40 °C, θα πρέπει πρώτα να μετατρέψετε τα 3 bar(g) σε απόλυτη πίεση (4 bar abs) και στη συνέχεια να εφαρμόσετε τον τύπο για να υπολογίσετε τα Nm³/h.
Μια απλοποιημένη προσέγγιση
Σε πολλές καθημερινές βιομηχανικές περιπτώσεις όπου η ακριβής ακρίβεια δεν είναι κρίσιμη, οι τεχνικοί συχνά εφαρμόζουν μια πρόχειρη συντόμευση:
Αυτή η μέθοδος αγνοεί τη θερμοκρασία, αλλά παρέχει μια γρήγορη εκτίμηση. Για παράδειγμα, 10 m³/h μετρούμενα στα 5 bar(g) θα μπορούσαν να εκτιμηθούν χονδρικά ως 50 Nm³/h.
Πίνακας Μετατροπών Γρήγορης Αναφοράς
|
Actual Flow m³/h
|
Pressure (bar)
|
Approximate Nm³/h (m³/h × Pressure)
|
|
5
|
1
|
5
|
|
10
|
2
|
20
|
|
15
|
3
|
45
|
|
20
|
4
|
80
|
|
25
|
5
|
125
|
Αυτός ο πίνακας είναι ένας απλός και πρακτικός οδηγός για γρήγορους υπολογισμούς, κατάλληλος για πρόχειρους ελέγχους αλλά όχι για χρέωση ή μεταβίβαση επιμέλειας.
Εργαλεία μετατροπής στο διαδίκτυο
Για πιο ακριβή αποτελέσματα, οι μηχανικοί χρησιμοποιούν συχνά ηλεκτρονικές αριθμομηχανές όπου μπορούν να εισαχθούν η πίεση, η θερμοκρασία και η ροή για να λάβουν άμεσα Nm³/h ή Sm³/h. Μια προτεινόμενη επιλογή είναι: https://airpack.nl/tools/capacity/nm3-hr-actual-m3-hr-conversion/
Αυτό το εργαλείο χρησιμοποιείται ευρέως για γρήγορες και ακριβείς μετατροπές σε βιομηχανικές εφαρμογές.
Συνοπτικά, η μέθοδος του νόμου των ιδανικών αερίων διασφαλίζει την ακριβή μετατροπή με διορθώσεις τόσο στην πίεση όσο και στη θερμοκρασία, ενώ η απλοποιημένη μέθοδος πολλαπλασιασμού (m³/h × bar) προσφέρει μια γρήγορη εκτίμηση. Για μηχανικούς σκοπούς, να εφαρμόζετε πάντα τον τύπο ή μια αξιόπιστη ηλεκτρονική αριθμομηχανή για να διασφαλίσετε την ακρίβεια.
