Τι είναι ένας μετρητής ροής ταχύτητας;

Ένας μετρητής ταχύτητας ροής είναι ένα όργανο που υπολογίζει τον όγκο ενός ρευστού (υγρού ή αερίου, όπως μετρητής ροής φυσικού αερίου , μετρητής ροής αέρα, μετρητής ροής N2) που διέρχεται από έναν σωλήνα μετρώντας πρώτα τη μέση ταχύτητα του ρευστού. Η βασική αρχή λειτουργίας του βασίζεται στην θεμελιώδη εξίσωση ροής:


Οπου:

· Q είναι ο ογκομετρικός ρυθμός ροής
· v είναι η μέση ταχύτητα ροής κατά μήκος της διατομής του σωλήνα
· A είναι η διατομή του σωλήνα

Μετρώντας με ακρίβεια την ταχύτητα (v) και γνωρίζοντας την επιφάνεια του σωλήνα (A), μπορεί να προσδιοριστεί με ακρίβεια ο ογκομετρικός ρυθμός ροής (Q). Αυτή η τεχνολογία έχει εξελιχθεί ραγδαία, οδηγώντας σε διάφορους τύπους μετρητών. Παρακάτω παρατίθενται οι πιο συνηθισμένοι και αντιπροσωπευτικοί μετρητές ταχύτητας ροής που χρησιμοποιούνται στη βιομηχανία σήμερα.

---

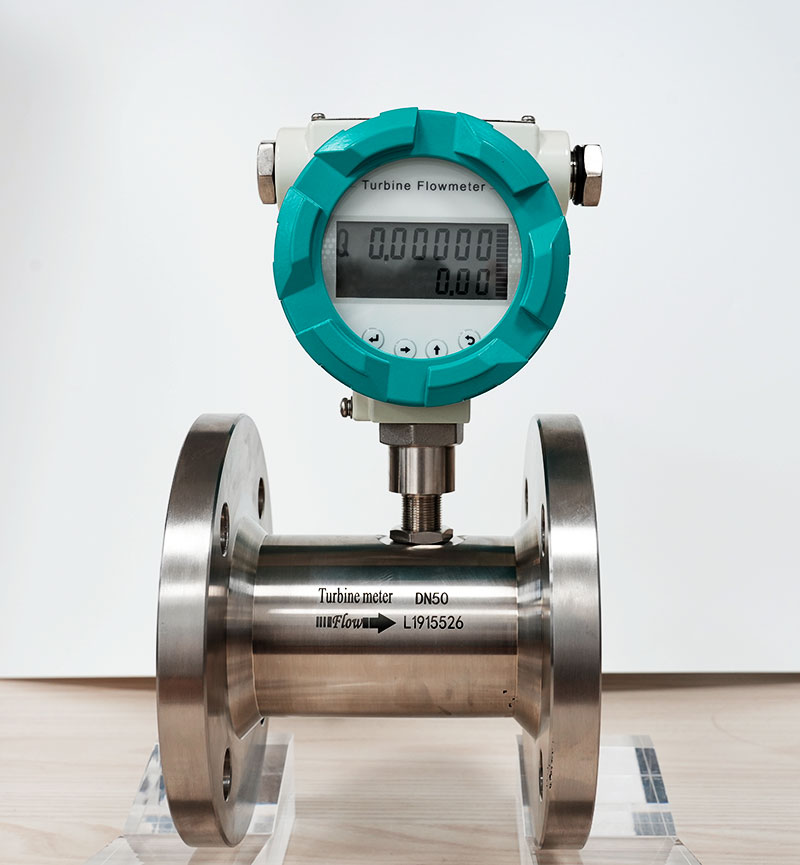

Ροόμετρο στροβίλου

Τεχνικά πλεονεκτήματα & εφαρμογές:

· Υψηλή ακρίβεια μέτρησης: Παρέχει εξαιρετικά ακριβή και επαναλήψιμα αποτελέσματα.
· Ευρύς λόγος περιστροφής: Διατηρεί την ακρίβεια σε ένα ευρύ φάσμα ρυθμών ροής.
· Άριστη Γραμμικότητα: Η σχέση μεταξύ ροής και εξόδου είναι σταθερά γραμμική.
· Ψηφιακή Έξοδος: Παράγει μια παλμική έξοδο που επεξεργάζεται εύκολα από ψηφιακά ηλεκτρονικά.

Χρησιμοποιείται ευρέως για τη μέτρηση διαφόρων υγρών χαμηλού ιξώδους (όπως νερό και καύσιμα) και αερίων.

Περισσότερες πληροφορίες σχετικά με τη μέτρηση ροής καυσίμου με ροόμετρο υγρού στροβίλου. Ψηφιακός ροόμετρο καυσίμου ντίζελ στροβίλου.

Τυπικό εύρος ταχύτητας:

· Μετρητής ροής υγρού στροβίλου: Περίπου 0,5 έως 10 m/s (1,5 έως 33 ft/s)
Περισσότερες τεχνικές πληροφορίες σχετικά με τον μετρητή ροής αεριοστροβίλου από το silverinstruments.com. Μετρητής ροής αεριοστροβίλου SGW.

· Ροόμετρο αεριοστροβίλου Περίπου 5 έως 100 m/s (15 έως 330 ft/s)
Περισσότερες τεχνικές πληροφορίες σχετικά με τον μετρητή ροής υγρού στροβίλου σειράς SLW από το silverinstruments.com. Μετρητής ροής υγρού στροβίλου

---

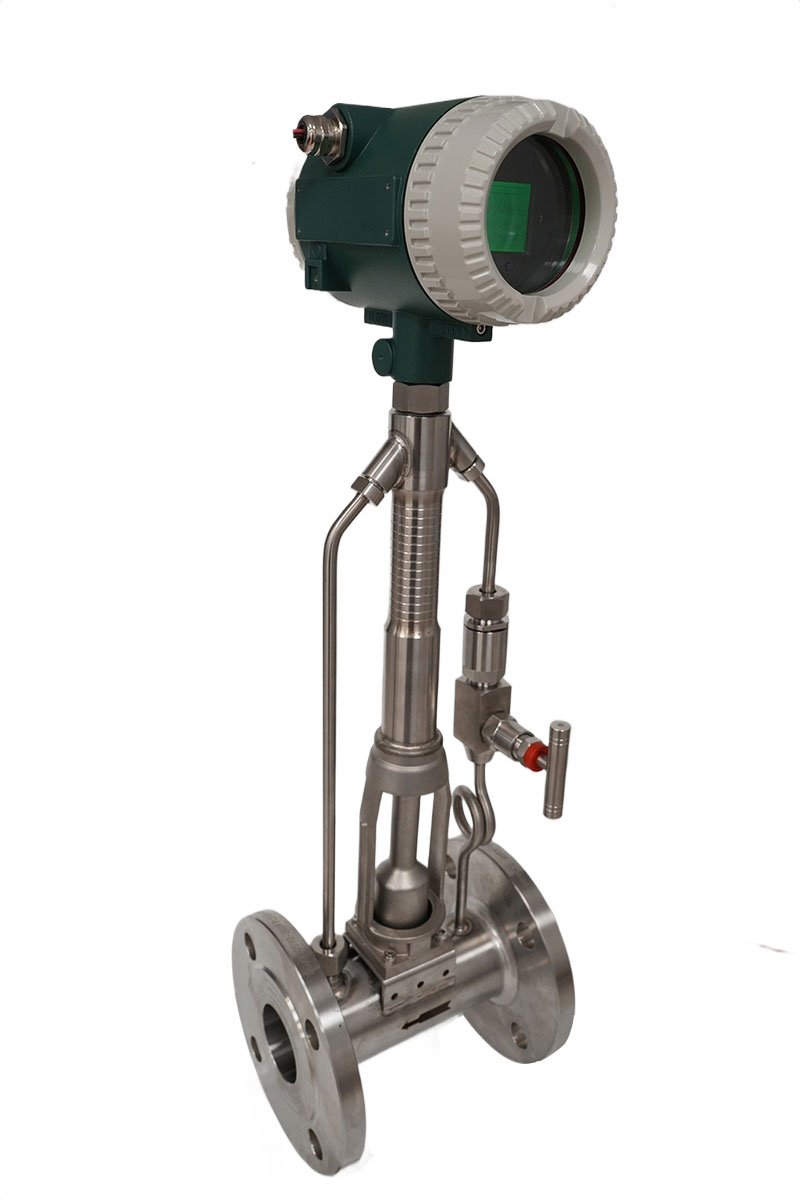

Ροόμετρο Vortex

Τεχνικά πλεονεκτήματα & εφαρμογές:

· Ευρύ φάσμα μέτρησης: Κατάλληλο για ένα ευρύ φάσμα ρυθμών ροής.
· Υψηλή ακρίβεια μέτρησης: Παρέχει σταθερές και ακριβείς μετρήσεις.
· Ευέλικτη συμβατότητα ρευστών: Μπορεί να μετρήσει υγρά, αέρια και ατμό.
· Χαμηλή μόνιμη απώλεια πίεσης: Ελάχιστη επίδραση στην κατανάλωση ενέργειας του συστήματος.

Τεχνικά Όρια: Η συνεχιζόμενη έρευνα επικεντρώνεται στη βελτιστοποίηση της γεωμετρίας του σώματος του γκρεμού για τη δημιουργία ενός πιο σταθερού και κανονικού δρόμου στροβίλου, ενισχύοντας περαιτέρω την ακρίβεια και την αξιοπιστία του μετρητή.

Τυπικό εύρος ταχύτητας:

· Υγρά: Περίπου 0,3 έως 10 m/s (1 έως 33 ft/s)
· Αέρια/Ατμός: Περίπου 3 έως 80 m/s (10 έως 260 ft/s)

---

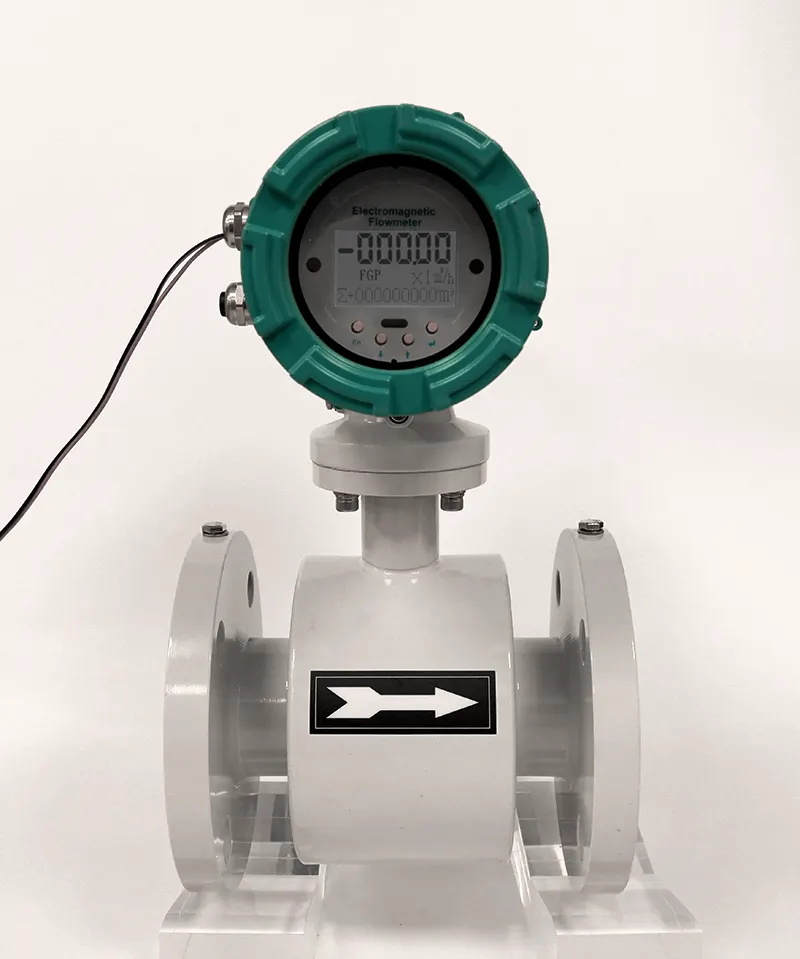

Ηλεκτρομαγνητικό Ροόμετρο (Μαγνόμετρο)

Τεχνικά πλεονεκτήματα & εφαρμογές:

· Εξαιρετικά γρήγορη απόκριση: Με αμελητέα υστέρηση, είναι ιδανικό για την καταγραφή στιγμιαίων διακυμάνσεων ροής.
· Καμία παρεμπόδιση στη ροή: Ο σωλήνας είναι διαφανής, που σημαίνει ότι δεν υπάρχουν κινούμενα μέρη και μηδενική πρόσθετη απώλεια πίεσης, είναι μετρητής ροής πλήρους διαμέτρου. Περισσότερες τεχνικές πληροφορίες σχετικά με τον μετρητή ροής πλήρους διαμέτρου: Ηλεκτρομαγνητικός μετρητής ροής πλήρους διαμέτρου
· Υψηλή Ακρίβεια: Σε ένα σταθερό, πλήρως ανεπτυγμένο προφίλ ροής, ο μετρητής αναπαριστά με ακρίβεια τη μέση ταχύτητα.

Περιορισμοί & Αντίμετρα:

· Απαιτήσεις σε ρευστό: Το μετρούμενο ρευστό πρέπει να έχει ελάχιστη ηλεκτρική αγωγιμότητα, γεγονός που το καθιστά ακατάλληλο για αέρια και τα περισσότερα προϊόντα με βάση υδρογονάνθρακες.

· Ηλεκτρομαγνητικές παρεμβολές (EMI): Μπορεί να είναι ευαίσθητες σε εξωτερικό ηλεκτρικό θόρυβο. Απαιτείται σωστή γείωση και ηλεκτρομαγνητική θωράκιση για αξιόπιστη λειτουργία.

Τυπικό εύρος ταχύτητας:

· Υγρά: Μπορούν να μετρήσουν ένα πολύ ευρύ φάσμα, συνήθως από 0,1 έως 10 m/s (0,3 έως 33 ft/s), υπερέχοντας σε εφαρμογές χαμηλής ροής όπου άλλοι μετρητές ενδέχεται να αποτύχουν.

Τι πρέπει να γνωρίζετε για περισσότερες πληροφορίες σχετικά με λύσεις μέτρησης χαμηλής ροής; Κάντε κλικ εδώ: μικρός μετρητής ροής

---

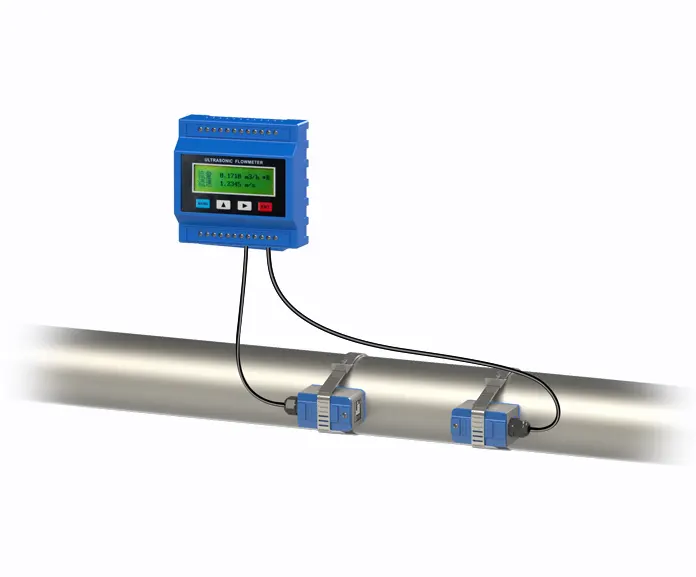

Υπερηχητικό ροόμετρο

Τεχνικά πλεονεκτήματα & εφαρμογές:

· Μη επεμβατική μέτρηση: Οι αισθητήρες στερέωσης είναι τοποθετημένοι στο εξωτερικό του σωλήνα, χωρίς να προκαλούν πτώση πίεσης και επιτρέποντας την εγκατάσταση χωρίς διακοπή της διαδικασίας. Αυτό τους καθιστά ιδανικούς για σωλήνες μεγάλης διαμέτρου και εφαρμογές υψηλής ροής. Περισσότερες τεχνικές πληροφορίες σχετικά με τη μη επεμβατική μέτρηση: Μη επεμβατικός μετρητής ροής νερού.

· Χρόνος Μετάβασης: Προσφέρει υψηλή ακρίβεια, αλλά είναι καλύτερο για καθαρά υγρά, καθώς σωματίδια ή φυσαλίδες μπορούν να επηρεάσουν το σήμα.

· Doppler: Εξαιρετικό για τη μέτρηση διφασικών ροών (υγρά με αιωρούμενα στερεά ή φυσαλίδες) όπου οι μετρητές χρόνου διέλευσης θα αποτύγχαναν.

Τυπικό εύρος ταχύτητας:

· Γενικά (Υγρά & Αέρια): Εξαιρετικά ευέλικτο, ικανό να μετρήσει από πολύ χαμηλές έως πολύ υψηλές ταχύτητες, συχνά στην περιοχή από 0,03 έως 35 m/s (0,1 έως 115 ft/s).

---

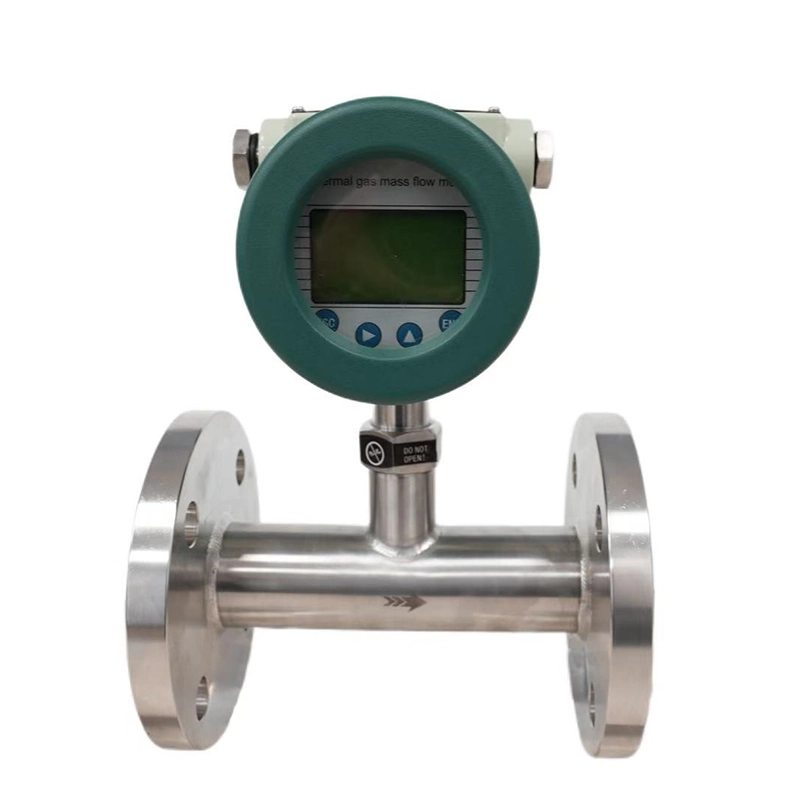

Ροόμετρο θερμικής μάζας

Τύποι & Εφαρμογές:

· Ανεμόμετρο θερμού σύρματος: Πρόκειται για ένα μετρητή πραγματικής ταχύτητας γνωστό για την εξαιρετικά υψηλής συχνότητας απόκριση και το μικρό μέγεθος του αισθητήρα. Χρησιμοποιείται ευρέως στην έρευνα ρευστοδυναμικής για τη μέτρηση της στιγμιαίας ταχύτητας σε συγκεκριμένα σημεία ενός πεδίου ροής.

· Θερμικοί Μετρητές Ροής Μάζας: Οι περισσότεροι βιομηχανικοί θερμικοί μετρητές έχουν σχεδιαστεί με αυτόν τον τρόπο. Το σήμα εξόδου τους συσχετίζεται άμεσα με τον ρυθμό ροής μάζας του ρευστού, όχι με τον ογκομετρικό ρυθμό ροής του, ο οποίος αποτελεί βασική διάκριση. Είναι εξαιρετικά καλοί για μέτρηση αερίων χαμηλής ροής.

Τυπικό εύρος ταχύτητας (για βιομηχανικές εφαρμογές αερίου):

· Αέρια: Εξαιρετικά για εφαρμογές χαμηλής ταχύτητας, με πολύ ευρύ φάσμα, συνήθως από 0,1 έως 120 m/s (0,3 έως 400 ft/s).
