Ροόμετρα Χρόνου Απόκρισης σε Χιλιοστά του Δευτερολέπτου: Το Κλειδί για Γρήγορη και Ακριβή Διανομή Δι


Στον σημερινό κόσμο της κατασκευής, η ταχύτητα και η ακρίβεια πάνε χέρι-χέρι. Πολλές γραμμές συναρμολόγησης λειτουργούν πλέον με τόσο υψηλές ταχύτητες που ακόμη και ένα κλάσμα του δευτερολέπτου κάνει τη διαφορά. Πρόσφατα, ένας από τους πελάτες μας ήρθε σε εμάς με μια δύσκολη πρόκληση: έπρεπε να μετρήσει τη ροή του διαλύτη MEK (μεθυλαιθυλοκετόνη) κατά τη συναρμολόγηση πλαστικών εξαρτημάτων.

Το δύσκολο κομμάτι; Κάθε εφαρμογή διαρκούσε μόλις 100 έως 300 χιλιοστά του δευτερολέπτου – δηλαδή λιγότερο από το ανοιγόκλεισμα του ματιού – και ο όγκος του διαλύτη κυμαινόταν από 0,01 ml έως 0,75 ml σε πίεση περίπου 20 psi. Το ερώτημα ήταν απλό: θα μπορούσε οποιοσδήποτε μετρητής ροής να «δει» και να μετρήσει κάτι που συμβαίνει τόσο γρήγορα;

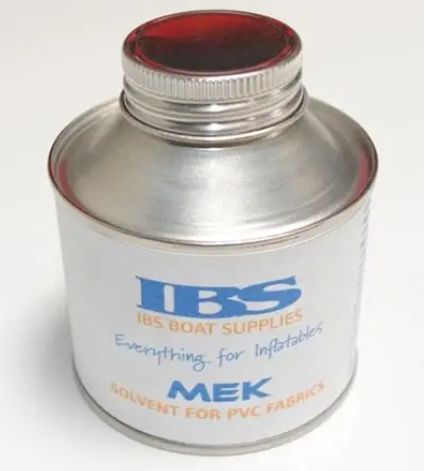

Μέτρηση ροής MEK (διαλύτη)

Γιατί αυτή ήταν μια τέτοια πρόκληση

Το MEK είναι ένας πτητικός διαλύτης που απαιτεί προσεκτικό χειρισμό. Η μέτρηση τόσο μικροσκοπικών ποσοτήτων σε τόσο σύντομες εκρήξεις είναι ήδη δύσκολη, αλλά η αξιόπιστη και επαναλαμβανόμενη μέτρηση σε μια αυτοματοποιημένη διαδικασία είναι ακόμη πιο δύσκολη.

Τα περισσότερα παραδοσιακά ροόμετρα απλώς δεν είναι κατασκευασμένα για αυτό. Είτε αντιδρούν πολύ αργά, είτε χρειάζονται περισσότερη ροή για να είναι ακριβή, είτε δεν μπορούν να αντιμετωπίσουν καλά διαλύματα όπως το MEK. Για τον πελάτη μας, η εικασία δεν ήταν επιλογή - χρειάζονταν βεβαιότητα, σε κάθε κύκλο.

Γιατί επιλέξαμε έναν μετρητή ροής μάζας Coriolis

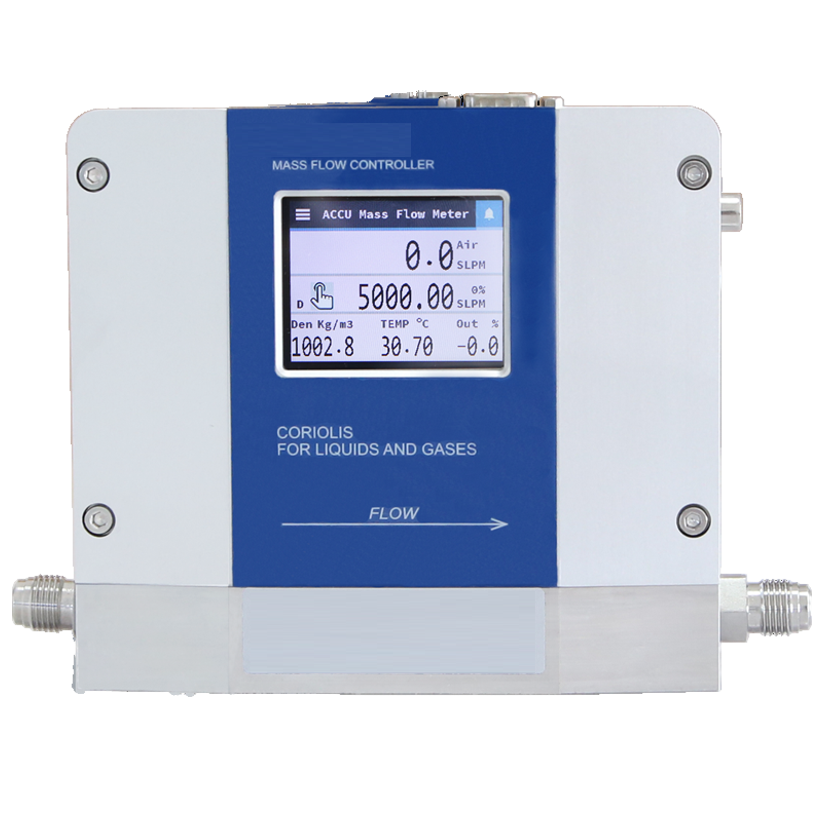

micro coriolis flow meter for solvent
Ροόμετρο Micro Coriolis SH-CMF-FE
Εδώ ακριβώς ξεχωρίζουν οι σύγχρονοι μετρητές ροής μάζας Coriolis. Σε αντίθεση με τους μηχανικούς μετρητές με γρανάζια ή έμβολα, ένας μετρητής Coriolis μετρά τη ροή μάζας απευθείας, χρησιμοποιώντας το φαινόμενο Coriolis. Αυτό σημαίνει ότι δεν ενδιαφέρεται για την πίεση, τη θερμοκρασία ή το ιξώδες του υγρού - μετρά μόνο την πραγματική μάζα που διέρχεται.

Το πιο σημαντικό είναι ότι η τελευταία τεχνολογία Coriolis αντιδρά απίστευτα γρήγορα. Ορισμένα μοντέλα μπορούν να εντοπίσουν αλλαγές ροής σε λίγα μόνο χιλιοστά του δευτερολέπτου. Για τον πελάτη μας, επιλέξαμε τον μετρητή ροής μάζας SH-CMF-FE Micro Coriolis , ο οποίος έχει χρόνο απόκρισης μικρότερο από 0,1 δευτερόλεπτα σε λειτουργία μετρητή ροής και λιγότερο από 0,2 δευτερόλεπτα σε λειτουργία ελέγχου ροής. Αυτός ο χρόνος είναι αρκετά γρήγορος για να καταγράψει εύκολα αυτές τις εκρήξεις MEK των 100–300 ms.

Τι το κάνει αυτό να λειτουργήσει

Να γιατί η λύση Coriolis ταιριάζει τόσο καλά:
• Άμεση απόκριση – ανιχνεύει αλλαγές ροής σχεδόν αμέσως
• Ακριβής με διαλύτες – ακρίβεια ±0,25%, ακόμη και με πτητικά υγρά όπως το MEK
• Χημική αντοχή – τα εξαρτήματα από ανοξείδωτο χάλυβα 316L αντέχουν σε MEK
• Ευρύ φάσμα – χειρίζεται τόσο πολύ μικρούς όσο και μεγαλύτερους ρυθμούς ροής, λόγος περιστροφής για την εμβέλεια του ροόμετρου Coriolis έως και 100:1.
• Υπερκατασκευασμένο για ασφάλεια – σχεδιασμένο για πιέσεις πολύ υψηλότερες από 20 psi
Αυτό σήμαινε ότι ο πελάτης μας μπορούσε επιτέλους να μετρήσει ακριβώς πόσο διαλύτη χορηγούνταν σε κάθε βολή – μέχρι και σε χιλιοστά του δευτερολέπτου.

Γιατί οι άλλοι μετρητές δεν ήταν αρκετοί

Εξετάσαμε επίσης εναλλακτικές λύσεις, αλλά όλες είχαν μειονεκτήματα:

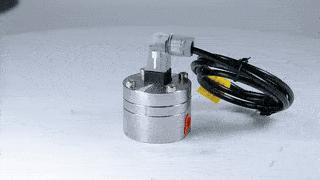

Liquid Chemical Small Micro Oval Gear Flow Meter
Ο χρόνος απόκρισης του μετρητή ροής με οβάλ γρανάζια είναι 1 δευτερόλεπτο

Μετρητές θετικής μετατόπισης (όπως οβάλ γρανάζια): ακριβείς για σταθερή ροή, αλλά τα κινούμενα μέρη τους απλά δεν μπορούν να ανταποκριθούν στις εκρήξεις χιλιοστών του δευτερολέπτου. Προσθέτουν επίσης επιπλέον πτώση πίεσης και η MEK μπορεί να είναι δύσκολη για τις τσιμούχες.

• Άλλοι ογκομετρικοί αισθητήρες: οι μετρητές ροής στροβίλου , οι διαφορικοί πιέσεις ή οι θερμικοί αισθητήρες λειτουργούν καλά σε πιο αργές εφαρμογές, αλλά απλώς δεν έχουν την ταχύτητα αντίδρασης που απαιτείται εδώ.

Με λίγα λόγια, ο Coriolis ήταν η μόνη τεχνολογία που μπορούσε να καλύψει τη ζήτηση.

Η ευρύτερη εικόνα

Αυτό το έργο αποτελεί ένα καλό παράδειγμα του πώς αλλάζει ο αυτοματισμός συναρμολόγησης. Οι κύκλοι διανομής μετρώνται πλέον σε χιλιοστά του δευτερολέπτου, οι όγκοι σε κλάσματα του χιλιοστόλιτρου και οι απαιτήσεις ποιότητας είναι αυστηρότερες από ποτέ. Οι μετρητές ροής σε αυτά τα συστήματα δεν είναι πλέον απλώς «συσκευές μέτρησης» - αποτελούν μέρος του βρόχου ελέγχου σε πραγματικό χρόνο που διασφαλίζει σταθερή ποιότητα προϊόντος.

Κοιτάζοντας μπροστά

Καθώς οι γραμμές παραγωγής γίνονται όλο και πιο γρήγορες, η ανάγκη για μέτρηση ροής σε χιλιοστά του δευτερολέπτου θα αυξάνεται μόνο. Αυτό που κάποτε ήταν «καλό να υπάρχει» γίνεται γρήγορα απαίτηση. Η επιτυχία του πελάτη μας με τον μετρητή Coriolis SH-CMF-FE δείχνει ότι είναι όχι μόνο δυνατό αλλά και πρακτικό να επιτυγχάνεται αξιόπιστη μέτρηση σε αυτές τις εξαιρετικά γρήγορες εφαρμογές.

Σύναψη

Η μέτρηση 0,01 ml MEK σε 100 χιλιοστά του δευτερολέπτου ακούγεται σχεδόν αδύνατη - αλλά με τη σωστή τεχνολογία, δεν είναι. Προχωρώντας πέρα από τα συμβατικά ροόμετρα και χρησιμοποιώντας μια λύση Coriolis ταχείας απόκρισης, ο πελάτης μας έχει πλέον ακριβή και αξιόπιστο έλεγχο της διαδικασίας χορήγησης.

Δεν πρόκειται μόνο για ένα έργο. Είναι μια ματιά στο μέλλον της μεταποίησης, όπου τα χιλιοστά του δευτερολέπτου έχουν σημασία και οι προηγμένοι μετρητές ροής κάνουν τη διαφορά μεταξύ «αρκετά καλού» και πραγματικά εξαιρετικού.

Παρακάτω μπορείτε να δείτε λεπτομερώς τον μικρομετρητή ροής Coriolis.
