Όσον αφορά την ακρίβεια, την αποδοτικότητα και τη μακροπρόθεσμη αξιοπιστία, οι ψηφιακοί βιομηχανικοί μετρητές ροής υπερτερούν κατά πολύ των μηχανικών αντίστοιχων. Ανεξάρτητα από το μέσο που παρακολουθείτε, είτε πρόκειται για νερό, φυσικό αέριο, πετρέλαιο, υγρά υψηλού ιξώδους είτε για διαβρωτικές χημικές ουσίες, η επιλογή του σωστού ψηφιακού μετρητή ροής εξασφαλίζει ακριβείς μετρήσεις και βέλτιστη απόδοση στις βιομηχανικές σας δραστηριότητες.
Σε αυτόν τον οδηγό, θα αναλύσουμε τους πιο συνηθισμένους
τύπους ψηφιακών μετρητών ροής, θα συγκρίνουμε τα χαρακτηριστικά τους και θα σας βοηθήσουμε να καταλάβετε τι πρέπει να αναζητήσετε πριν κάνετε την αγορά σας. Τύποι ψηφιακών μετρητών ροής (και πώς συγκρίνονται)
Υπάρχουν διάφοροι τύποι ψηφιακών μετρητών ροής που χρησιμοποιούνται σε βιομηχανικά περιβάλλοντα. Κάθε ένας λειτουργεί με διαφορετική αρχή και ταιριάζει σε συγκεκριμένες εφαρμογές. Ακολουθεί μια γρήγορη επισκόπηση:
Ηλεκτρομαγνητικός μετρητής ροής
Οι μαγνητικοί μετρητές ροής, που αναφέρονται επίσης ως ηλεκτρομαγνητικοί μετρητές ροής, μετρούν την τάση που παράγει ένα υγρό καθώς ρέει μέσα από ένα μαγνητικό πεδίο για να υπολογίσουν τους ρυθμούς ροής του ρευστού.
Ιδανικό για: Αγώγιμα υγρά (π.χ. νερό, οξύ, χημικά, γάλα, πολτός, λύματα)
Πώς λειτουργεί: Μετράει τη ροή χρησιμοποιώντας τον νόμο της ηλεκτρομαγνητικής επαγωγής του Faraday
Πλεονεκτήματα: Χωρίς κινούμενα μέρη, υψηλή ακρίβεια, χαμηλή πτώση πίεσης
Μειονεκτήματα: Δεν μπορεί να χρησιμοποιηθεί για μη αγώγιμα υγρά (όπως πετρέλαιο ή φυσικό αέριο)
Υπερηχητικός μετρητής ροής
Ένας υπερηχητικός ψηφιακός μετρητής ροής είναι ένας τύπος συσκευής μέτρησης ροής που χρησιμοποιεί υπερηχητικά ηχητικά κύματα για να προσδιορίσει τον ρυθμό ροής ενός ρευστού - συνήθως υγρών και μερικές φορές αερίων - μέσα σε έναν σωλήνα.
Ιδανικό για: Καθαρά υγρά σε μεγάλους σωλήνες, τις περισσότερες φορές μπορεί να λειτουργήσει με καθαρό νερό.
Πώς λειτουργεί: Χρησιμοποιεί υπερηχητικά κύματα για τη μέτρηση της ταχύτητας ροής
Πλεονεκτήματα: Μη παρεμβατικό (μοντέλα με σφιγκτήρα), ελάχιστη συντήρηση
Μειονεκτήματα: Η απόδοση μπορεί να επηρεαστεί από φυσαλίδες ή στερεά στο υγρό
Μετρητής ροής Coriolis
Σε αντίθεση με πολλά άλλα ροόμετρα που μετρούν τον όγκο, τα ροόμετρα Coriolis μετρούν απευθείας τον ρυθμό ροής μάζας ενός ρευστού, κάτι που είναι ιδιαίτερα χρήσιμο όταν η ακρίβεια είναι κρίσιμη.
Ιδανικό για: Μέτρηση υψηλής ακρίβειας υγρών και αερίων, είναι τα ροόμετρα με την καλύτερη ακρίβεια.
Πώς λειτουργεί: Ανιχνεύει αλλαγές στη ροή μάζας μέσω δόνησης
Πλεονεκτήματα: Εξαιρετικά ακριβής, μετρά τόσο τον ρυθμό ροής μάζας όσο και τον συνολικό ρυθμό ροής, τη θερμοκρασία και την πυκνότητα
Μειονεκτήματα: Ακριβό
Μετρητής ροής Vortex
Ένας ψηφιακός μετρητής ροής Vortex είναι ένας τύπος μετρητή ροής που μετρά τον ρυθμό ροής υγρών, αερίων ή ατμού ανιχνεύοντας στροβιλισμούς (στροβιλιζόμενα μοτίβα) που δημιουργούνται όταν το ρευστό ρέει περνώντας από ένα απόκρημνο σώμα (ένα σταθερό εμπόδιο στη διαδρομή ροής).
Ιδανικό για: Ατμό, αέριο και ορισμένα υγρά
Πώς λειτουργεί: Μετράει τους στροβίλους που δημιουργούνται από ένα εμπόδιο στη ροή
Πλεονεκτήματα: Δεν διαθέτει κινούμενα μέρη, είναι κατάλληλο για εφαρμογές υψηλής θερμοκρασίας και υψηλής πίεσης, χρησιμοποιείται συνήθως για μέτρηση ατμού.
Μειονεκτήματα: Λιγότερη ακρίβεια για μέτρηση υγρών με χαμηλές ταχύτητες ροής και υψηλό ιξώδες.

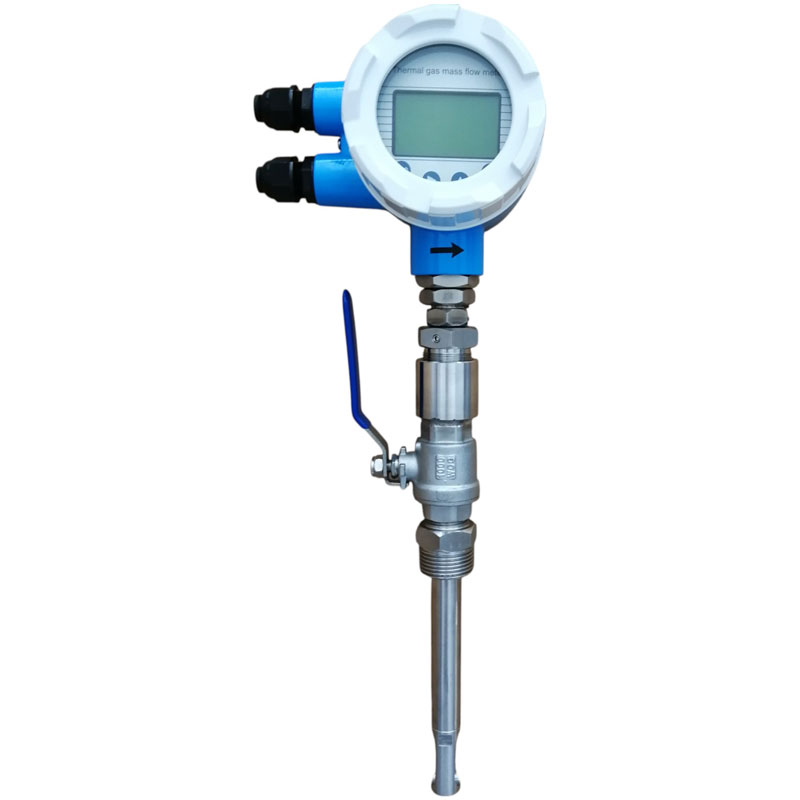

Θερμικός μετρητής ροής μάζας
Ένας θερμικός μετρητής ροής μάζας μετρά την πραγματική ροή μάζας των αερίων χρησιμοποιώντας μεταφορά θερμότητας, παρέχοντας ακριβείς μετρήσεις που δεν επηρεάζονται από τις αλλαγές θερμοκρασίας ή πίεσης — σε αντίθεση με τους μετρητές που μετρούν τον όγκο ή την ταχύτητα.
Ιδανικό για: Μέτρηση αερίων (ειδικά αέρα, άζωτο, βιοαέριο, CO2, LPG ή φυσικό αέριο)
Πώς λειτουργεί: Μετράει την απαγωγή θερμότητας καθώς το αέριο ρέει περνώντας από έναν θερμαινόμενο αισθητήρα
Πλεονεκτήματα: Άμεση μέτρηση ροής μάζας, καλή για χαμηλούς ρυθμούς ροής, μπορεί ακόμη και να μετρήσει αέριο σε περιβάλλον κενού.
Μειονεκτήματα: Δεν είναι κατάλληλο για μέτρηση υγρών ή αερίων υψηλής πίεσης
Συγκριτικός Συνοπτικός Πίνακας
Digital Flow Meter Type
|
Best Use Case
|
Compatible Fluids
|
Accuracy
|
Applications
|
Advantages
|
Limitations
|
Vortex Flow Meter
|
Steam, gas, and liquid flow measurement
|
Liquids, gases, steam
|
±1% of reading
|
Steam boilers, chemical processing, HVAC systems
|
Handles high temperatures and pressure, durable, low maintenance
|
Less accurate at low flow rates
|
Electromagnetic Flow Meter (Mag Meter)
|
Measuring conductive liquids
|
Water, slurry, chemicals, wastewater
|
±0.5% of reading
|
Water treatment, food processing, chemical plants
|
Highly accurate, no pressure loss, long service life
|
Cannot measure non-conductive fluids (e.g., oil, air, gas)
|
Ultrasonic Flow Meter
|
Clamp-on and inline flow monitoring
|
Clean water
|
±1% or better
|
Energy monitoring, water systems, pipeline flow
|
Non-invasive (clamp-on), no flow disruption
|
Accuracy may vary with pipe and fluid conditions
|
Coriolis Flow Meter
|
High-accuracy mass flow for liquids and gases
|
Liquids, gases (including high viscosity)
|
±0.1% or better
|
Oil & gas, pharmaceutical, food and beverage
|
Measures mass flow directly, extremely accurate
|
High cost, sensitive to vibration
|
Thermal Mass Flow Meter
|
Low flow gas measurement
|
Air, nitrogen, natural gas, CO₂
|
±1-2% of reading
|
HVAC systems, gas leak detection, cleanrooms
|
Ideal for low gas flow, high sensitivity
|
Not suitable for liquids or dirty gases
|
Βασικοί παράγοντες που πρέπει να λάβετε υπόψη κατά την επιλογή ενός μετρητή ροής
Τώρα που είστε εξοικειωμένοι με τους διαφορετικούς τύπους ψηφιακών μετρητών ροής και τον τρόπο λειτουργίας τους, το επόμενο βήμα είναι να αξιολογήσετε προσεκτικά διάφορους κρίσιμους παράγοντες και να τους ευθυγραμμίσετε με τον κατάλληλο τύπο μετρητή ροής.
✅ Τύπος υγρού
Είναι υγρό ή αέριο; Είναι καθαρό, βρώμικο, αγώγιμο ή ιξώδες; Αυτό θα περιορίσει γρήγορα τις επιλογές σας. Εάν το υγρό έχει υψηλό ιξώδες, όπως για παράδειγμα κατά τη μέτρηση ροής μελάσας, ασφάλτου, φρουκτόζης και ρητίνης, πρέπει επίσης να ενημερώσετε
τους προμηθευτές του ροόμετρου σας για το ιξώδες των υγρών.
✅ Εύρος ροής
Αξιολογήστε τους ελάχιστους και μέγιστους ογκομετρικούς ρυθμούς ροής της διεργασίας σε σχέση με τον καθορισμένο λόγο turndown του ροόμετρου και το εύρος λειτουργίας. Η ακριβής μέτρηση απαιτεί η ροή να παραμένει εντός του βαθμονομημένου εύρους του ροόμετρου. Για ρυθμούς ροής κάτω από το κατώτερο όριο ανίχνευσης του ροόμετρου, θα πρέπει να επιλεγεί ένας μετρητής ροής εξαιρετικά χαμηλής ροής ή ένας μετρητής μικροροής. Για ρυθμούς ροής που υπερβαίνουν το ανώτερο εύρος, εξετάστε το ενδεχόμενο αναβάθμισης του ροόμετρου ή αύξησης της ονομαστικής διαμέτρου του σωλήνα για να αποτρέψετε ανακρίβειες μέτρησης και να διατηρήσετε την καταλληλότητα του αριθμού Reynolds.
✅ Απαιτήσεις ακρίβειας
Χρειάζεστε ακριβή μέτρηση ή απλώς μια γενική ιδέα για τη ροή; Τα ροόμετρα Coriolis προσφέρουν την υψηλότερη ακρίβεια, ενώ τα ροόμετρα στροβίλου είναι συνήθως «αρκετά καλά» για πολλές διεργασίες. Για παράδειγμα, όταν η μέτρηση μαζούτ και υγραερίου περιλαμβάνει εμπορική μέτρηση, θα επιλέξουμε το ροόμετρο CORIOLIS, αλλά για πολλά μηχανήματα λεβήτων, χρειαζόμαστε μόνο ένα ροόμετρο στροβίλου για να υπολογίσουμε την κατανάλωση ατμού.
✅ Συνθήκες εγκατάστασης
Σκεφτείτε το μέγεθος του σωλήνα, τις απαιτήσεις σε ευθεία γραμμή, τον διαθέσιμο χώρο και τις περιβαλλοντικές συνθήκες (θερμοκρασία, πίεση, κραδασμούς).
✅ Έξοδος και Συνδεσιμότητα
Τα περισσότερα ψηφιακά ροόμετρα προσφέρουν διάφορες εξόδους όπως 4-20 mA, Modbus, συχνότητα, profibuds DP ή παλμούς. Επιλέξτε με βάση το σύστημα ελέγχου σας ή την ενσωμάτωση SCADA.
✅ Συντήρηση και Συνολικό Κόστος
Οι ψηφιακοί μετρητές απαιτούν γενικά λιγότερη συντήρηση από τους μηχανικούς, αλλά ορισμένοι τύποι υψηλής τεχνολογίας (όπως οι Coriolis) ενδέχεται να συνεπάγονται υψηλότερο αρχικό κόστος.
Η επιλογή του σωστού ψηφιακού βιομηχανικού ροόμετρου δεν χρειάζεται να είναι δύσκολη. Ξεκινήστε προσδιορίζοντας τις ανάγκες της εφαρμογής σας — τύπο υγρού, εύρος ροής και ακρίβεια — και στη συνέχεια αντιστοιχίστε τες με τον καταλληλότερο ροόμετρο.
Είτε μετράτε νερό, φυσικό αέριο, ατμό ή χημικά, υπάρχει μια ψηφιακή λύση που προσφέρει καλύτερη απόδοση, αξιοπιστία και απόδοση που βασίζεται σε δεδομένα.
