3) Μετρητές Ροής Ταχύτητας

Αυτά τα ροόμετρα μετρούν την ταχύτητα ενός ρεύματος υγρού για να προσδιορίσουν τον ογκομετρικό ρυθμό ροής. Είναι λιγότερο ευαίσθητα εάν και όταν ο αριθμός Reynolds ενός συγκεκριμένου υγρού είναι μεγαλύτερος από 10.000. Αυτά τα είδη ροόμετρων περιλαμβάνουν ροόμετρα με πτερύγια, ροόμετρα στροβίλου, ροόμετρα τεμαχισμού στροβίλου, ηχητικά/υπερηχητικά και ηλεκτρομαγνητικά ροόμετρα .

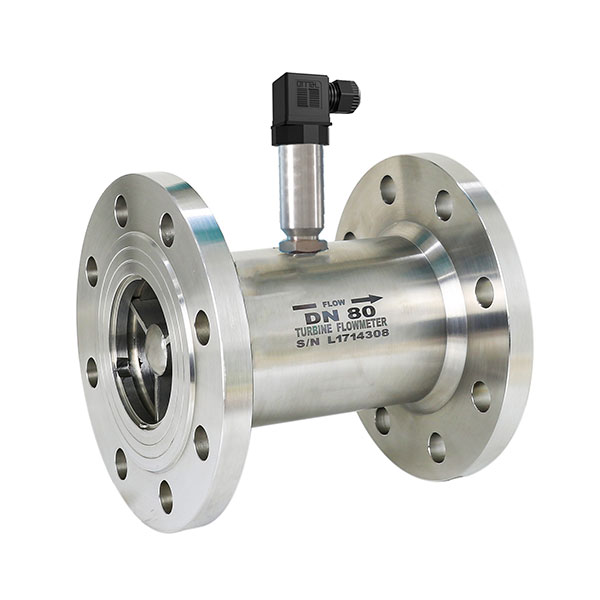

Ροόμετρο τύπου ταχύτητας - Ροόμετρο στροβίλου

Ο μετρητής ροής του στροβίλου χρησιμοποιεί υγρό για να κινήσει την τουρμπίνα ώστε να περιστρέφεται και η ταχύτητά του είναι ανάλογη με τον ρυθμό ροής. Η περιστρεφόμενη λεπίδα κόβει το μαγνητικό πηνίο επαγωγής για να δημιουργήσει ένα παλμικό σήμα, το οποίο μετατρέπεται για να ληφθεί ο ρυθμός ροής.

Πλεονέκτημα:
✅ Υψηλή ακρίβεια (± 0,5%), αναλογία ευρέος εύρους (10:1)
✅ Γρήγορη απόκριση (επίπεδο χιλιοστών του δευτερολέπτου), κατάλληλη για παλμική ροή
✅ Συμπαγής κατασκευή με ελάχιστη απώλεια πίεσης
✅ Μετρητής ροής χαμηλού κόστους

Μειονεκτήματα:
× Τα ρουλεμάν είναι επιρρεπή σε φθορά (απαιτείται τακτική συντήρηση)
× Υψηλές απαιτήσεις για την καθαριότητα του μέσου (τα στερεά σωματίδια ενδέχεται να μπλοκάρουν τις λεπίδες)
× Επηρεάζεται σημαντικά από το ιξώδες (μειωμένη ακρίβεια ρευστών υψηλού ιξώδους)

Τυπικές εφαρμογές:
 Πετρελαϊκή/Χημική Βιομηχανία: Μέτρηση Εμπορίου Τελικού Πετρελαίου και Υγροποιημένου Αερίου, Ντίζελ, Κηροζίνη
 Επεξεργασία νερού: παρακολούθηση νερού βρύσης υψηλής ροής, καθαρού νερού, πόσιμου νερού
 Ενέργεια: μέτρηση σε σταθμούς ρύθμισης πίεσης φυσικού αερίου
 Ιατρική: Έλεγχος πλήρωσης καθαρού υγρού. διαλύτης
 Εφαρμόσιμα σενάρια: καθαρό, χαμηλού ιξώδους (<10cP), σταθερό μέσο ροής. Απαγορεύεται η χρήση υγρών που περιέχουν ακαθαρσίες και διαβρωτικές ουσίες.

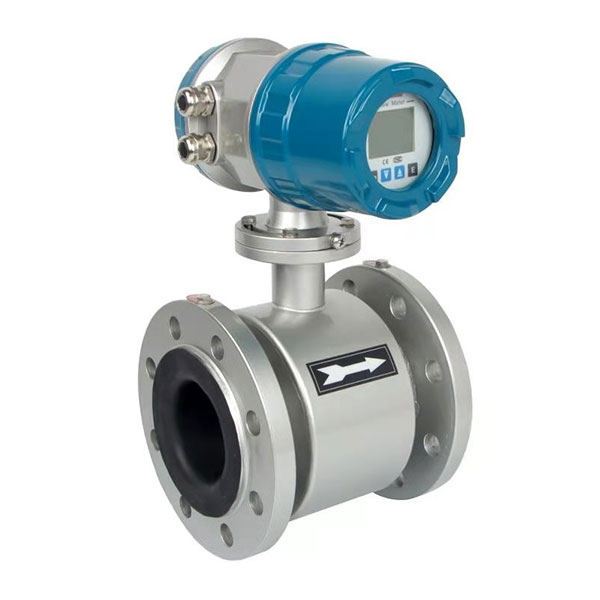

Ροόμετρο τύπου ταχύτητας - μαγνητικό ροόμετρο

Αρχή λειτουργίας ηλεκτρομαγνητικού ροόμετρου : Με βάση τον νόμο του Faraday για την ηλεκτρομαγνητική επαγωγή, το αγώγιμο ρευστό κόβει τη γραμμή μαγνητικής επαγωγής για να δημιουργήσει επαγόμενη ηλεκτροκινητική δύναμη (E=BDv), η ηλεκτροκινητική δύναμη είναι ανάλογη με τον ρυθμό ροής και ο ρυθμός ροής υπολογίζεται με ανίχνευση ηλεκτροδίων.

Πλεονέκτημα:
✅ Εξάρτημα ανεμπόδιστης ροής: μηδενική απώλεια πίεσης, κατάλληλο για διαβρωτικά/σωματίδια που περιέχουν υγρά, όπως HCL, H2SO3, διάλυμα NaOH, πολτός, λύματα
✅ Υψηλή ακρίβεια (± 0,5%), αναλογία ευρέος εύρους (20:1)
✅ Αμφίδρομη μέτρηση, υψηλή αντοχή στην πίεση (έως 40MPa)

Μειονεκτήματα:
X Μετρήστε μόνο αγώγιμα υγρά (αγωγιμότητα>5 μ S/cm), δεν μπορείτε να μετρήσετε λάδι ή οργανικά υγρά.
Οι φυσαλίδες X επηρεάζουν την ακρίβεια
X Δεν είναι δυνατή η μέτρηση της ροής αερίου και της ροής ατμού

Τυπικές εφαρμογές:
 Επεξεργασία νερού: μέτρηση λυμάτων/ακατέργαστου νερού
 Χημική βιομηχανία: παρακολούθηση μεταφοράς οξέος/αλκαλίων/πολτού
 Τρόφιμα: Αγωγός ποτών/γάλακτος
 Μεταλλουργία: έλεγχος ροής πολτού

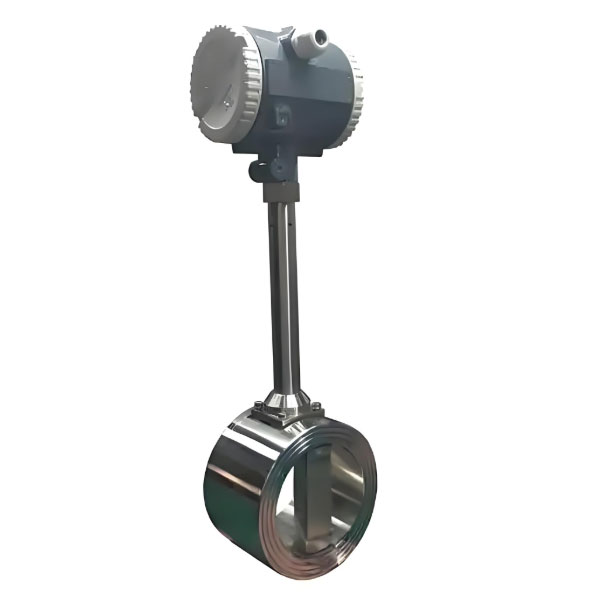

Ροόμετρο τύπου ταχύτητας - Ροόμετρο Vortex
Αρχή λειτουργίας του μετρητή ροής στροβίλου : Όταν ένα ρευστό ρέει μέσα από ένα ρευστό αντίστασης (γεννήτρια στροβίλου), κανονικοί στρόβιλοι (οδός στροβίλου Karman) παράγονται εναλλάξ και στις δύο πλευρές. Η συχνότητα στροβίλου είναι ανάλογη με την ταχύτητα ροής και ο ρυθμός ροής υπολογίζεται ανιχνεύοντας τη συχνότητα μέσω ενός αισθητήρα.

Φόντα
✅ Χωρίς κινούμενα μέρη: Ανθεκτικό στη φθορά, χαμηλό κόστος συντήρησης
✅ Ευρέως εφαρμόσιμα μέσα: μπορούν να μετρηθούν αέριο/υγρό/ατμός
✅ Ευρεία αναλογία εύρους (10:1), αντοχή σε υψηλή θερμοκρασία (λιγότερο από 450°C)

Μειονεκτήματα
Χαμηλή ταχύτητα ροής με χαμηλή ακρίβεια (πρέπει να είναι >0,5m/s)
X Ευαισθησία στους κραδασμούς (απαιτεί εγκατάσταση στηριγμάτων μείωσης κραδασμών)
X Υψηλές απαιτήσεις για ευθύγραμμη διατομή σωλήνα (πρώτα 20D και στη συνέχεια 5D)

Τυπική εφαρμογή
 Μέτρηση ατμού: Δίκτυο αγωγών ατμού/βιομηχανικού λέβητα (κορεσμένος/υπέρθερμος ατμός)
 Ενέργεια: Διακανονισμός Εμπορίου Φυσικού Αερίου/Πεπιεσμένου Αέρα
 Χημική βιομηχανία: παρακολούθηση ροής διαλύτη/υγροποιημένου αερίου
 Θέρμανση: Μέτρηση συστήματος κυκλοφορίας ζεστού νερού

---

4) Μετρητές Ροής Μάζας

Αυτοί οι μετρητές χρησιμοποιούνται καλύτερα σε διεργασίες που σχετίζονται με τη μάζα, καθώς μετρούν τη δύναμη που δημιουργείται από την επιτάχυνση της μάζας. Λεπτομερώς, η δύναμη αναφέρεται ως η κίνηση της μάζας σε μια μονάδα χρόνου που διέρχεται, και όχι ως ο όγκος σε μια μονάδα χρόνου. Οι υποτύποι μετρητών ροής μάζας περιλαμβάνουν τους μετρητές ροής θερμικής διασποράς και τους μετρητές ροής μάζας Coriolis. Οι πιο συνηθισμένες χρήσεις αυτών των μετρητών σχετίζονται με τις χημικές και τις βιομηχανίες φυσικού αερίου. Άλλοι τομείς χρήσης είναι η ενέργεια, η εξόρυξη, η φαρμακευτική βιομηχανία και τα λύματα.

Θερμικός μετρητής ροής μάζας

Αρχή λειτουργίας του θερμικού μετρητή ροής αερίου : Με βάση την αρχή της θερμικής διάχυσης, η διαφορά θερμοκρασίας μεταξύ του αισθητήρα θέρμανσης και του αισθητήρα θερμοκρασίας ποικίλλει ανάλογα με τον ρυθμό ροής αερίου και ο ρυθμός ροής υπολογίζεται μετρώντας τη διαφορά θερμοκρασίας ή την αλλαγή της θερμαντικής ισχύος.

Πλεονέκτημα:
✅ Χωρίς κινούμενα μέρη: Δεν χρειάζεται συντήρηση, ανθεκτικό στους κραδασμούς
✅ Ευαισθησία εξαιρετικά χαμηλής ταχύτητας ροής (μετρούμενη από 0,05m/s)
✅ Η αναλογία εμβέλειας είναι εξαιρετικά μεγάλη (100:1), με χαμηλές απαιτήσεις για ευθύγραμμα τμήματα σωλήνων

Μειονεκτήματα:
X Ισχύει μόνο για αέρια (το υγρό/ατμός δεν είναι έγκυρο)
X Το αποτέλεσμα της μέτρησης αερίου επηρεάζεται από τη σύνθεση του αερίου
X Οι συνθήκες υψηλής συγκέντρωσης σκόνης/ομίχλης λαδιού μπορούν εύκολα να μολύνουν τον αισθητήρα

Τυπικές εφαρμογές:
 Προστασία Περιβάλλοντος: Παρακολούθηση Εκπομπών Καυσαερίων/Καυσαερίων (Σύστημα CEMS)
 Ενέργεια: Μέτρηση ροής πεπιεσμένου αέρα/φυσικού αερίου
 Ημιαγωγός: Δοσομετρητής ειδικού αερίου υψηλής καθαρότητας (Ar/N₂)
 HVAC: Έλεγχος ροής αγωγών παροχής αέρα

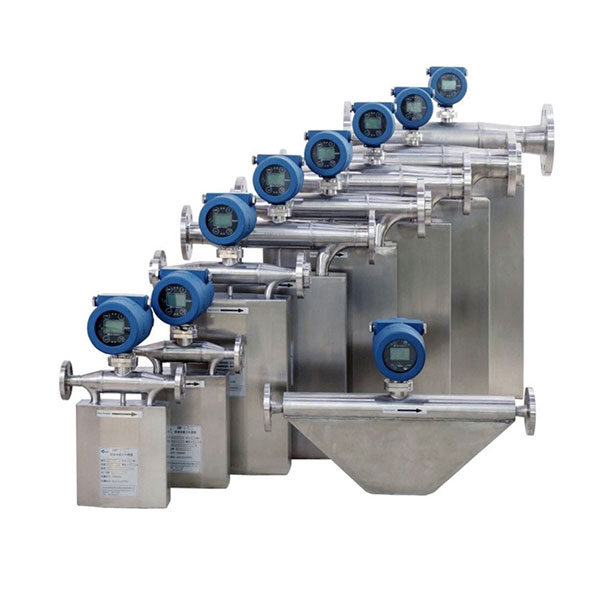

Ροόμετρο Coriolis

Αρχή λειτουργίας του ροόμετρου μάζας Coriolis : Όταν το ρευστό ρέει μέσα από έναν δονούμενο σωλήνα μέτρησης, παράγεται δύναμη Coriolis, η οποία προκαλεί μετατόπιση φάσης στο τοίχωμα του σωλήνα. Η μετατόπιση είναι ανάλογη με τον ρυθμό ροής μάζας του ρευστού και ο ρυθμός ροής υπολογίζεται ανιχνεύοντας τη διαφορά φάσης μέσω ενός αισθητήρα (μετρώντας ταυτόχρονα την πυκνότητα).

πλεονέκτημα:
✅ Άμεση μέτρηση του ρυθμού ροής μάζας (χωρίς μετατροπή όγκου) με εξαιρετικά υψηλή ακρίβεια (± 0,1%)
✅ Μέτρηση πολλαπλών παραμέτρων: σύγχρονη μέτρηση ροής μάζας, πυκνότητας, θερμοκρασίας, ρυθμού ροής όγκου
✅ Ευρέως εφαρμόσιμα μέσα: υγρά/αέρια/πολτοί/ρευστά υψηλού ιξώδους

Μειονεκτήματα:
X Εξαιρετικά υψηλό κόστος (3-5 φορές ακριβότερο από άλλα ροόμετρα)
X Υψηλή απώλεια πίεσης (λόγω σύνθετης δομής που έχει ως αποτέλεσμα υψηλή αντίσταση ροής)
X Περιορισμένη μεγάλη διάμετρος σωλήνα, το μέγιστο μέγεθος είναι DN250

Τυπικές εφαρμογές:
 Πετροχημική βιομηχανία: παράδοση εμπορίου αργού πετρελαίου, ακριβής μέτρηση προσθέτων
 Τρόφιμα και φάρμακα: πλήρωση αναλογίας σιροπιού/μελάσας/λοσιόν
 Ενέργεια: Παρακολούθηση ροής ποιότητας LNG
 Έρευνα: Πειραματική Ανάλυση Πολυφασικής Ροής

---

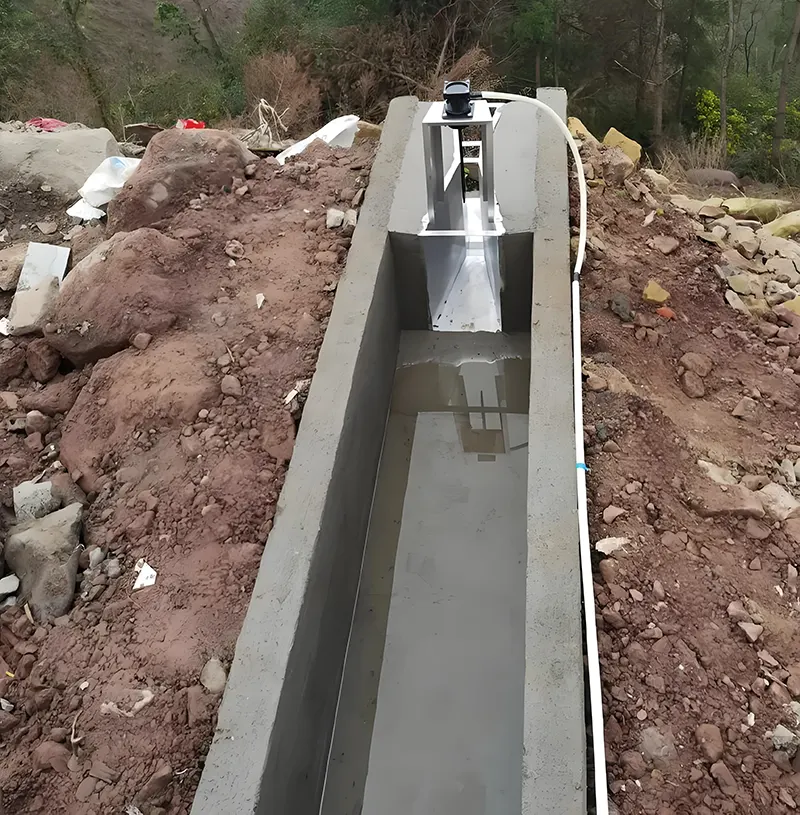

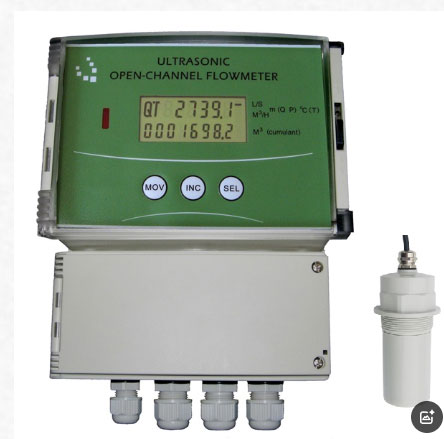

5) Μετρητές Ροής Ανοιχτού Καναλιού

Οι μετρητές ροής ανοιχτού καναλιού μετρούν υγρά μέσα σε ανοιχτά κανάλια όπως φράγματα, αγωγούς ή εγκοπές σχήματος V. Πρόκειται για υπερχειλίσεις, οι οποίες είναι κατασκευές φραγμάτων, οι οποίες επιτρέπουν σε ένα μικρό ή ιδιαίτερα συμπυκνωμένο υγρό να ρέει ελεύθερα ανάλογα με το μέγεθος και το σχήμα της κατασκευής. Οι μετρητές ροής ανοιχτού καναλιού επιτρέπουν τη μέτρηση των μετρήσεων του ρυθμού ροής. Οι πιο συνηθισμένες χρήσεις αυτών των μετρητών ροής είναι σε περιβάλλοντα υγρών ελεύθερης ροής, όπως ποτάμια, ρέματα, συστήματα αποχέτευσης/λυμάτων ή αρδευτικά κανάλια.
