Τα ροόμετρα στροβιλισμού και τα ροόμετρα θερμικού αερίου χρησιμοποιούνται συχνά για τη μέτρηση του ρυθμού ροής πεπιεσμένου αέρα. Οι εγκαταστάσεις τους έχουν κάποιες διαφορές. Παρακάτω, θα παρουσιάσω τις μεθόδους εγκατάστασης.
Μετρητής ροής Vortex για πεπιεσμένο αέρα
Για τα μέσα πεπιεσμένου αέρα, πρέπει να δοθεί πρόσθετη προσοχή: δώστε προτεραιότητα στην εγκατάσταση του μετρητή ροής μετά τον ξηραντήρα και μπροστά από τη δεξαμενή αποθήκευσης αέρα και εγκαταστήστε έναν διαχωριστή αερίου-υγρού ανάντη για να διασφαλίσετε ότι ο αέρας που εισέρχεται στο μετρητή ροής είναι ξηρός και απαλλαγμένος από σταγονίδια υγρού. Ταυτόχρονα, κάντε καλή δουλειά στη στήριξη του αγωγού και στην απορρόφηση κραδασμών για να αποφύγετε την υπέρθεση των παλμών της ροής του αέρα και των κραδασμών του αγωγού που επηρεάζουν τη σταθερότητα των μετρήσεων.
Αποφύγετε την εγκατάσταση ροόμετρων στροβιλισμού σε περιοχές με ισχυρές δονήσεις και μαγνητικά πεδία.
Μείνετε μακριά από ισχυρό ηλεκτρικό εξοπλισμό και εξοπλισμό υψηλών συχνοτήτων, μην μοιράζεστε ρεύμα με αυτές τις συσκευές και μειώστε τις ηλεκτρομαγνητικές παρεμβολές.
Αποφύγετε μέρη με μεγάλες διακυμάνσεις θερμοκρασίας και μην εγκαθιστάτε μετρητές ροής σε περιβάλλοντα με υψηλή διαβρωτικότητα ή εξαιρετικά υγρασία.
Εάν το ροόμετρο εγκατασταθεί σε εξωτερικό χώρο, πρέπει να προστεθεί ένα προστατευτικό κάλυμμα για να αποφευχθεί η επίδραση του ήλιου και της βροχής στην ακρίβεια.
Επιλέξτε μια τοποθεσία γύρω από το ροόμετρο με επαρκή χώρο για καθημερινή επιθεώρηση ρουτίνας, εντοπισμό σφαλμάτων και εργασίες καλωδίωσης.
Οι μετρητές ροής μπορούν να εγκατασταθούν οριζόντια ή κάθετα σε αγωγούς πεπιεσμένου αέρα. Όταν εγκαθίστανται κάθετα, η κατεύθυνση της ροής του αέρα πρέπει να είναι από κάτω προς τα πάνω για να αποφευχθεί η συσσώρευση συμπυκνωμένου νερού που επηρεάζει τον αισθητήρα.
Το μήκος των ανάντη και κατάντη ευθύγραμμων τμημάτων σωλήνων του ροόμετρου πρέπει να συμμορφώνεται αυστηρά με τις απαιτήσεις του Πίνακα 1.
Πίνακας 1: Το μήκος των ανάντη και κατάντη ευθύγραμμων τμημάτων σωλήνα του ροόμετρου στροβιλισμού
Ένας αγκώνας 90 μοιρών: ανάντη ≥ 20D, κατάντη ≥ 5D
Ομόκεντρη επέκταση: ανοδικά ≥ 30D, κατάντη ≥ 5D
Ομόκεντρη βαλβίδα συστολής πλήρως ανοιχτή: ανάντη ≥ 50D, κατάντη ≥ 5D
Δύο γωνίες 90 μοιρών στο ίδιο επίπεδο: ανάντη ≥ 25D, κατάντη ≥ 5D
Μην τοποθετείτε τη ρυθμιστική βαλβίδα ακριβώς ανάντη του ροόμετρου, για να αποφύγετε την επίδραση της διαταραχής της ροής του αέρα στη μέτρηση.
Όταν το μήκος του ευθύγραμμου τμήματος του σωλήνα ανάντη δεν πληροί τις απαιτήσεις του Πίνακα 1, θα πρέπει να εγκατασταθεί ένας ανορθωτής ρευστού ανάντη για να σταθεροποιηθεί το πεδίο ροής.
Όταν η διάμετρος του αγωγού χρειάζεται να μειωθεί, το μήκος του ευθύγραμμου τμήματος του σωλήνα και του κεκλιμένου σωλήνα θα πρέπει επίσης να πληροί τις απαιτήσεις του Πίνακα 1.
Μετά τη διόρθωση της πίεσης και της θερμοκρασίας, ρυθμίστε τις θύρες μέτρησης πίεσης και θερμοκρασίας σύμφωνα με τις θέσεις που φαίνονται στο διάγραμμα για να διασφαλίσετε την ακριβή αντιστάθμιση θερμοκρασίας και πίεσης.
Επιλέξτε μια τοποθεσία για την εγκατάσταση που ελαχιστοποιεί τους μηχανικούς κραδασμούς ή τις κρούσεις στο μέγιστο δυνατό βαθμό. Εάν οι κραδασμοί του αγωγού είναι σημαντικοί, πρέπει να εγκατασταθούν στηρίγματα και συσκευές στερέωσης του αγωγού.
Κατά την εγκατάσταση ενός ροόμετρου σε αγωγό υψηλής θερμοκρασίας, πρέπει να προστεθεί ένα μονωτικό στρώμα για να αποτραπεί η επίδραση της θερμικής ακτινοβολίας στα ηλεκτρονικά εξαρτήματα.
Το ροόμετρο πρέπει να είναι αξιόπιστα γειωμένο, με αντίσταση γείωσης μικρότερη από 10 ohms, για την αποφυγή ηλεκτροστατικών παρεμβολών.
Εγκατάσταση θερμικού μετρητή ροής μάζας για μέτρηση πεπιεσμένου αέρα

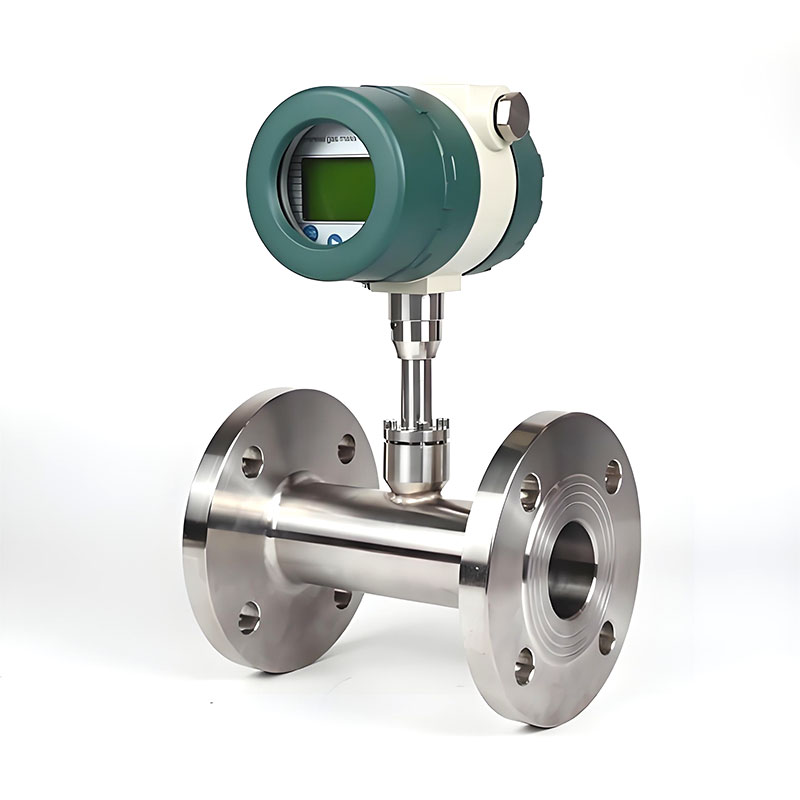

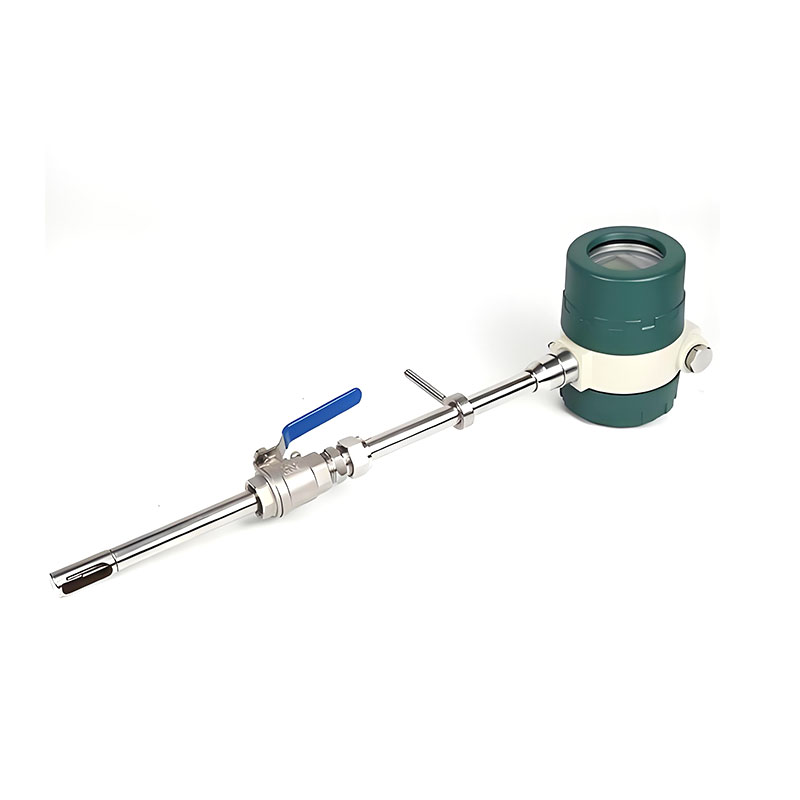

Όταν η ονομαστική διάμετρος του αγωγού είναι ≤ DN50, προτιμάται η εγκατάσταση του αγωγού, με προαιρετική χρήση μεθόδων σύνδεσης με συμπίεση, σπειρώματα ή φλάντζες. Όταν η ονομαστική διάμετρος του αγωγού πεπιεσμένου αέρα είναι μεγαλύτερη από DN50 (2 ίντσες), προτιμάται η εγκατάσταση θερμικού μετρητή ροής μάζας τύπου εισαγωγής και μπορούν να επιλεγούν μέθοδοι σύνδεσης με σπειρώματα ή φλάντζες.
Εάν ο αγωγός επί τόπου έχει εγκατασταθεί και δεν έχει κρατηθεί φλάντζα για την εγκατάσταση, μπορεί να χρησιμοποιηθεί η εγκατάσταση εισαγωγής. Κατά την παραγγελία, οι συνθήκες εργασίας επί τόπου πρέπει να εξηγούνται με σαφήνεια στον κατασκευαστή.
Βήματα εγκατάστασης εισαγωγής:
Ανοίξτε μια τρύπα με διάμετρο Ø 20 στον αγωγό (διάμετρος αισθητήρα Ø 19).
Συγκολλήστε τη βάση συγκόλλησης που παρέχεται από τοsilverinstruments.comστην αρχική θέση του αγωγού·
Τοποθετήστε τον αισθητήρα ροής αέρα στον αγωγό και το βάθος εισαγωγής μπορεί να επιλεγεί στο 1/2 της εσωτερικής διαμέτρου του αγωγού ανάλογα με τις συνθήκες του χώρου.
Για θερμικό μετρητή ροής μάζας για πεπιεσμένο αέρα με σφαιρικές βαλβίδες, βιδώστε τις σφαιρικές βαλβίδες στη συγκολλημένη βάση για να ολοκληρώσετε τη στερέωση.
Οι θερμικοί μετρητές ροής αερίου έχουν σαφείς απαιτήσεις για την κατάσταση του πεπιεσμένου αέρα, ώστε να διασφαλίζεται η ακρίβεια των μετρήσεων και η διάρκεια ζωής του οργάνου:
Απαιτήσεις στεγνότητας:Ο πεπιεσμένος αέρας πρέπει να ξηραίνεται και να φιλτράρεται καλά για να αποτρέπεται η είσοδος υγρού νερού, ομίχλης λαδιού ή συμπυκνώματος στο ροόμετρο. Τα υγρά μέσα μπορούν να προσκολληθούν στην επιφάνεια των θερμικών αισθητήρων, αλλάζοντας τα χαρακτηριστικά θερμικής αγωγιμότητάς τους, προκαλώντας άμεσα παραμόρφωση των μετρήσεων, ακόμη και μόνιμη βλάβη στους αισθητήρες.
Απαιτήσεις καθαριότητας:Ο πεπιεσμένος αέρας θα πρέπει να απομακρύνει τα στερεά σωματίδια, τη σκόνη και άλλες ακαθαρσίες, ώστε να αποτρέπεται η εναπόθεσή τους στον αισθητήρα και τον καθετήρα, επηρεάζοντας την απόδοση της ανταλλαγής θερμότητας και αποφεύγοντας την τοπική απόφραξη του αγωγού.
Σταθερότητα των συνθηκών εργασίας:Τα σημεία μέτρησης θα πρέπει να επιλέγονται όσο το δυνατόν περισσότερο σε τμήματα σωλήνων με μικρές διακυμάνσεις πίεσης και θερμοκρασίας, ώστε να αποφεύγεται η μείωση της επαναληψιμότητας των μετρήσεων λόγω συχνών αλλαγών στην κατάσταση του πεπιεσμένου αέρα.
Για να διασφαλιστεί η ακρίβεια και η επαναληψιμότητα της μέτρησης πεπιεσμένου αέρα, πρέπει να πληρούνται τα ακόλουθα μήκη ευθύγραμμων σωλήνων (σε πολλαπλάσια της εσωτερικής διαμέτρου D του αγωγού) ανάλογα με τον τύπο παρεμβολής ανάντη:
Τύπος παρεμβολής ανάντη: Ανάντη ευθύγραμμο τμήμα σωλήνα Α, κατάντη ευθύγραμμο τμήμα σωλήνα Β
Τύπος διαταραχής ανάντη | Ευθεία διαδρομή προς τα πάνω (A) | Κατάντη Ευθεία Διαδρομή (Β) |
Μονή αγκώνα 90° ή διασταύρωση Τ | 15Δ | 5D |
Δύο γωνίες 90° στο ίδιο επίπεδο | 21η Δεκ. | 5D |
Δύο γωνίες 90° σε διαφορετικά επίπεδα | 40D | 10D |
Μείωση διαμέτρου σωλήνα | 15Δ | 5D |
Διαστολή διαμέτρου σωλήνα | 30D | 10D |
Κατάντη μιας βαλβίδας | 40D | 5D |
Κατά την εγκατάσταση, θα πρέπει να δοθεί προτεραιότητα στην επιλογή μιας τοποθεσίας μακριά από πηγές παρεμβολών όπως βαλβίδες, στροφές και βαλβίδες ρύθμισης, ώστε να διασφαλίζεται σταθερή κατανομή της ταχύτητας του ρευστού.

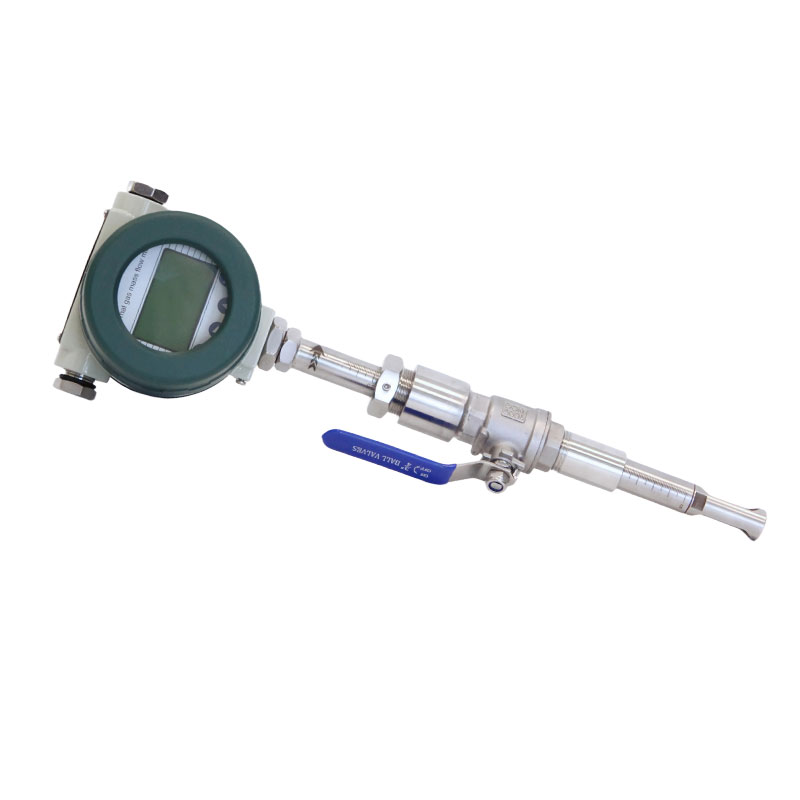

Ενσωματωμένος θερμικός μετρητής ροής μάζας με οθόνη: Οι ακροδέκτες καλωδίωσης του πομπού ροής αέρα έχουν εξαχθεί από το εργοστάσιο μετρητών ροής silverinstruments.com και το περίβλημα του οργάνου είναι απομονωμένο από το εσωτερικό κύκλωμα. Μπορεί να γειωθεί ανεξάρτητα και υποστηρίζει τροφοδοσία ρεύματος μέσω διακόπτη.
Καλωδίωση θερμικού μετρητή ροής μάζας με ενσωματωμένη οθόνη σειράς RK-100

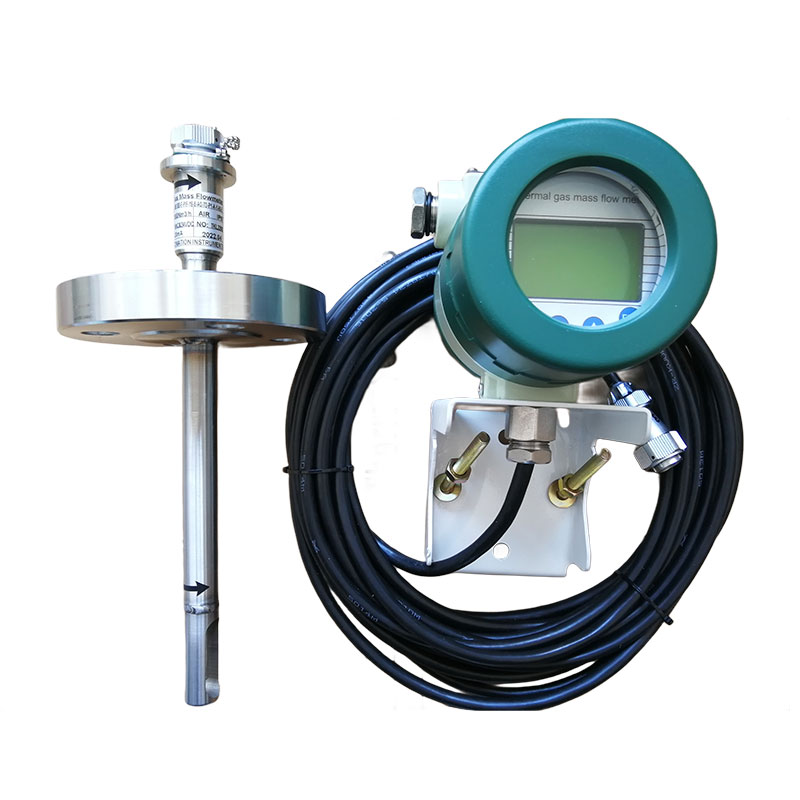

Δομή θερμικού μετρητή ροής μάζας με τηλεχειριστήριο: Ο αισθητήρας και ο ψηφιακός μετρητής συνδέονται χρησιμοποιώντας ένα σύστημα τριών καλωδίων και καλωδιώνονται σύμφωνα με το χρώμα που έχει επισημανθεί:
Καλωδίωση θερμικού μετρητή ροής μάζας με τηλεχειριστήριο σειράς SRK-100
Κόκκινο → Κόκκινο: Θετικός πόλος τροφοδοσίας
Μαύρο → Μαύρο: Αρνητικός πόλος τροφοδοσίας και αρνητικός πόλος εξόδου 4-20mA
Λευκό → Λευκό: Θετικός πόλος εξόδου 4-20mA
