Οι καλύτεροι μετρητές ροής για τη βιομηχανία γυαλιού: Ένας πρακτικός οδηγός για την επιλογή, το μέγε

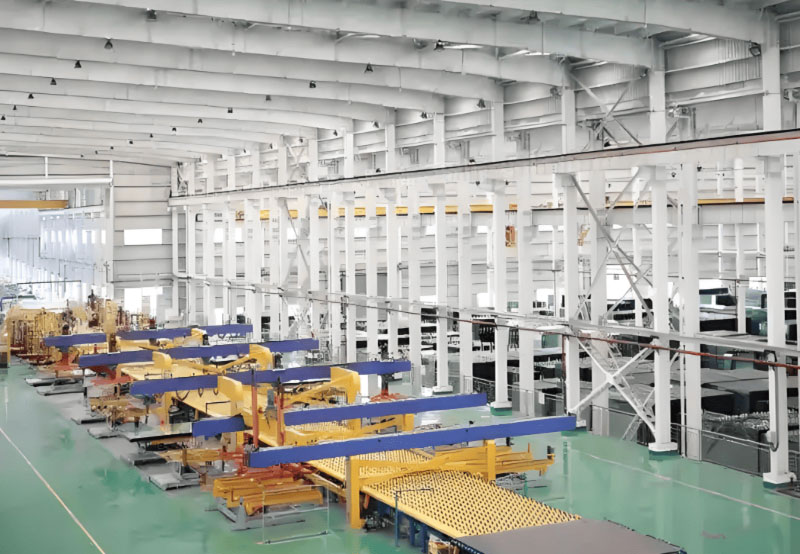

Μετρητές ροής για σύγχρονους υαλοπίνακες επίπλευσης

Η κατασκευή γυαλιού -ειδικά το σύγχρονο float glass- λειτουργεί με ακριβείς πηγές κοινής ωφέλειας. Από το πόσιμο νερό στον κύριο αγωγό Marafiq έως τους βρόχους νερού ψύξης, από το φυσικό αέριο και το υγραέριο έως το οξυγόνο, το άζωτο, το υδρογόνο και τον πεπιεσμένο αέρα, η αξιόπιστη μέτρηση ροής διατηρεί τους κλιβάνους σταθερούς, τα λουτρά κασσιτέρου ασφαλή και την ποιότητα σταθερή. Αυτός ο οδηγός εξηγεί ποιοι βιομηχανικοί τύποι μετρητών ροής ταιριάζουν σε κάθε γραμμή, πώς να τους διαστασιολογήσετε (4″, 8″, 16″, 20″, συνηθισμένοι σε μονάδες) και τι πρέπει να λάβετε υπόψη για την ακρίβεια, τη θερμοκρασία και τη συντήρηση. Αν ψάχνετε για « καλύτερο μετρητή ροής για νερό », « μετρητή ροής φυσικού αερίου », « μετρητή ροής πεπιεσμένου αέρα » ή « μετρητή ροής οξυγόνου », βρίσκεστε στο σωστό μέρος.

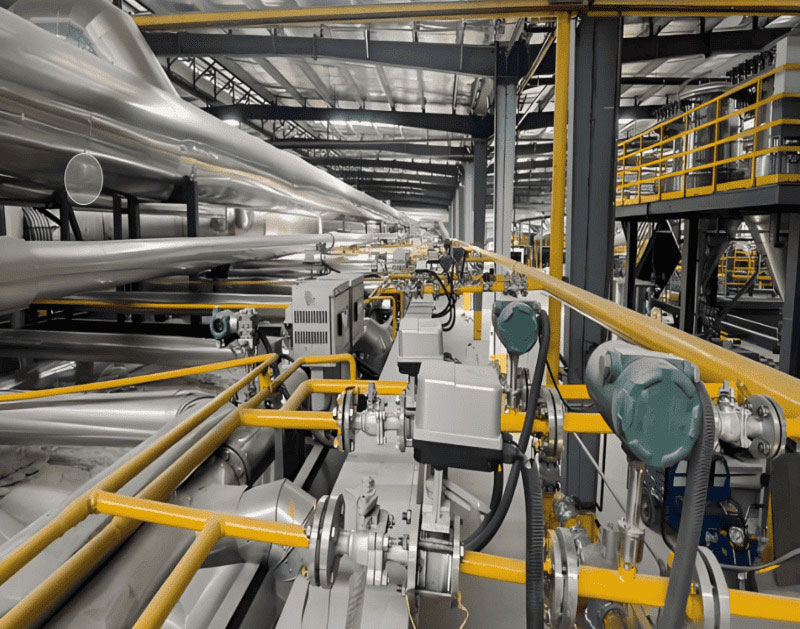

Βιομηχανικός μετρητής ροής

Γιατί είναι σημαντικά τα ροόμετρα σε θερμοσίφωνες εγκαταστάσεις; Γιατί είναι σημαντικά τα ροόμετρα σε θερμοσίφωνες;

• Σταθερότητα διεργασίας: Οι σωστές αναλογίες εμπλουτισμού καυσίμου προς αέρα και O₂ διατηρούν την ομοιομορφία της θερμοκρασίας του κλιβάνου και μειώνουν τα ελαττώματα.
• Βελτιστοποίηση υπηρεσιών κοινής ωφέλειας: Η παρακολούθηση της σύνθεσης του πύργου ψύξης , της διακοπής λειτουργίας του μετασχηματιστή CT και των κυκλωμάτων κλειστού βρόχου μειώνει το κόστος νερού και ενέργειας.

• Ασφάλεια και συμμόρφωση: Η ακριβής ροή των απορρίψεων βιομηχανικών λυμάτων (IWW) υποστηρίζει την περιβαλλοντική αναφορά.
• Έλεγχος ποιότητας: Οι σταθερές ροές προς το λουτρό κασσιτέρου προστατεύουν την ποιότητα της επιφάνειας και ελαχιστοποιούν τις εγκλείσεις.

Γρήγορες αντιστοιχίσεις: γραμμή → συνιστώμενος μετρητής ροής

Πόσιμο νερό (4–8″, έως 60 °C):

• Καλύτερο: Ηλεκτρομαγνητικός μετρητής ροής (mag meter) — χωρίς απώλεια πίεσης, υψηλή ακρίβεια σε αγώγιμα υγρά, ιδανικός για κύρια γραμμή πόσιμου νερού , γραμμές «καθρέφτη» και «μοτίβου», κατασκευή πύργου ψύξης και δεξαμενή διαστολής κλειστού βρόχου .
• Εναλλακτική: Χρόνος διέλευσης με υπερήχους για μετασκευές με σφιγκτήρα όπου η διακοπή λειτουργίας είναι δύσκολη ή μετρητές ροής υγρού στροβίλου

Νερό προϊόντος RO (4″, έως 50 °C):

• Καλύτερο: Ροόμετρο υγρού στροβίλου ή ροόμετρο στροβίλου για χαμηλή αγωγιμότητα και αντοχή στη διάβρωση· επαληθεύστε την αγωγιμότητα RO σε σχέση με τις προδιαγραφές του μετρητή.
• Εναλλακτικά: ροταμέτρο από ανοξείδωτο χάλυβα .

Νερό ψύξης—ανοιχτός βρόχος (8–16″) & κλειστός βρόχος (20″, έως 50 °C):

• Καλύτερα: Μετρητές μαγνησίου για το κύριο δίκτυο και τους κλάδους ψύξης N₂/O₂. Επιλέξτε IP68 για φρεάτια, μεγάλα μεγέθη με συγκολλημένες φλάντζες.
• Εναλλακτικά: Υπερηχητικός σε πολύ μεγάλες γραμμές ή όπου η πτώση πίεσης πρέπει να είναι μηδενική.

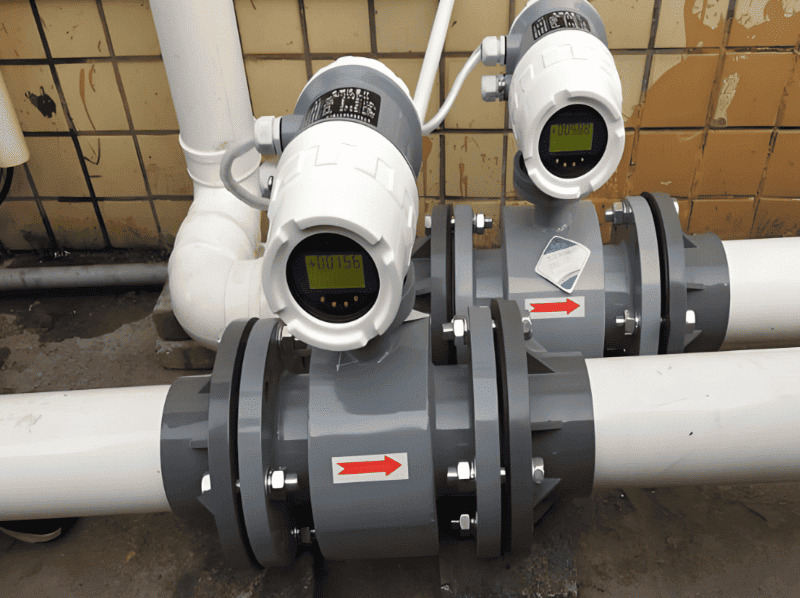

Νερό IWW: απόρριψη σε Marafiq & CT blowdown (4″, έως 50 °C):

• Καλύτερο: Μετρητής μαγνησίου με επένδυση ανθεκτική στην τριβή (π.χ., σκληρό καουτσούκ) ή επένδυση από τεφλόν για διαβρωτικό υγρό και γείωση πλήρους διαμέτρου. Προσθέστε δυνατότητα αμφίδρομης λειτουργίας εάν χρειάζεται.
• Συμβουλή συμμόρφωσης: Συνδέστε με καταγραφέα δεδομένων για την αναφορά ροής λυμάτων .

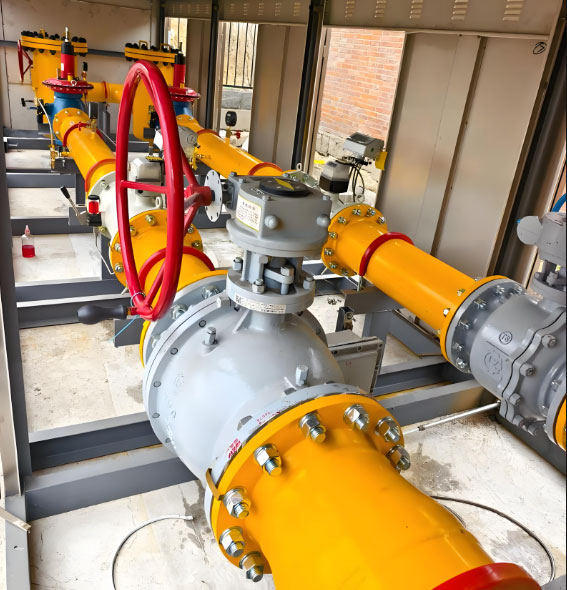

Φυσικό αέριο (8″) & LPG/SNG (8″) σε θάλαμο αερίου κλιβάνου (έως 60 °C):

• Καλύτερο: Ροόμετρο αεριοστροβίλου για μέτρηση υψηλής ακρίβειας διατήρησης/μεταφοράς με χαμηλή απώλεια πίεσης.
• Εναλλακτική λύση: Ροόμετρο στροβιλισμού (ανθεκτικό, χαμηλότερου κόστους) σε καθαρό, ξηρό αέριο. Σκεφτείτε το θερμικό μετρητή ροής μάζας ή το χαμηλού κόστους ροόμετρο αερίου για μεγάλα μεγέθη αγωγών .

Οξυγόνο σε OxiBoost (4″, έως 60 °C):

• Καλύτερος: (άμεση ροή μάζας, χωρίς αντιστάθμιση πίεσης/θερμοκρασίας) ή Coriolis για υψηλότερη ακρίβεια.
• Σημείωση: Βεβαιωθείτε ότι τα υλικά και οι εγκρίσεις είναι καθαρές με O₂.

Λουτρό αζώτου σε κασσίτερο (4″, έως 60 °C):

• Βέλτιστη: Θερμική μάζα ή στρόβιλος με αντιστάθμιση πίεσης/θερμοκρασίας για σταθερό έλεγχο της στρώσης N₂.

Λουτρό υδρογόνου σε κασσίτερο (4″, έως 60 °C):

• Καλύτερο: Μετρητής ροής μάζας Coriolis — εξαιρετικός για H₂ με μεταβαλλόμενη πυκνότητα· υποστηρίζει ακριβείς αναλογίες ατμόσφαιρας λουτρού κασσιτέρου ή επιλογή με μετρητή ροής στροβίλου και μετρητή ροής μεταβλητής επιφάνειας.
• Ασφάλεια: Χρησιμοποιήστε πομπούς ανθεκτικούς σε εκρηκτικά και στεγανοποιητικά συμβατά με H₂.

Πεπιεσμένος αέρας από τους συμπιεστές #1–#3 (4″, έως 60 °C):

• Καλύτερο: Θερμικός μετρητής ροής μάζας για πεπιεσμένο αέρα για την παρακολούθηση της γραμμής βάσης, των διαρροών και της ειδικής ενέργειας (kWh/Nm³).
• Εναλλακτική: Δίνηση αν προτιμάτε τη μέτρηση ταχύτητας με στιβαρή κατασκευή.

Μέγεθος & ακρίβεια: κάντε το σωστά με την πρώτη φορά

• Μέγεθος και ταχύτητα γραμμής: Οι περισσότερες γραμμές 4″–20″ σε μονάδες παραγωγής γυαλιού στοχεύουν σε ταχύτητα 0,5–3 m/s για υγρά και 15–30 m/s για αέρια. Διατηρήστε τους αριθμούς Reynolds εντός των προδιαγραφών του μετρητή για ακρίβεια.

• Απαιτήσεις ευθείας εκτέλεσης:

• Mag: συνήθως ≥5D ανοδικά / ≥3D κατάντη (ελέγξτε τον προμηθευτή).
• Στροβιλισμός: ≥15D/5D συχνή.
• Υπερηχητικός: ακολουθήστε τις οδηγίες μέτρησης διαδρομών . Διπλή ή τετραπλή διαδρομή για μεγάλους σωλήνες.

• Στόχοι ακρίβειας:

• Μαγνητισμός & υπερήχοι (υγρό): ±0,2–0,5% του ρυθμού .
• Υπερηχητικός (αέριο, επιτήρηση): ±0,5–1,0% .
• Θερμική μάζα (αέρας/αέρια): ±1–2% της τυπικής ένδειξης.
• Coriolis (H₂, μικρές γραμμές): ±0,1–0,2% της ροής μάζας.

• Θερμοκρασία: Αναφέρατε έως 50–60 °C —εντός των ορίων των περισσότερων μετρητών. Επαληθεύστε τις τιμές της επένδυσης, της φλάντζας και των ηλεκτρονικών.

• Αγωγιμότητα (για μετρητές μαγνησίου): Βεβαιωθείτε ότι >5–20 µS/cm (ανάλογα με τον προμηθευτή). Το προϊόν RO ενδέχεται να απαιτεί επενδύσεις PTFE ή εναλλακτική λύση με υπερήχους.

Βέλτιστες πρακτικές εγκατάστασης για υψηλό χρόνο λειτουργίας

• Τοποθέτηση: Για υγρά, εγκαταστήστε τους γεμιστήρες με πλήρη σωλήνωση , κατά προτίμηση οριζόντια , με ηλεκτρόδια στις θέσεις 3 και 9 η ώρα, για να αποφύγετε την παρεμβολή αερίων/στερεών.
• Γείωση και θωράκιση: Χρησιμοποιήστε δακτυλίους γείωσης σε μη αγώγιμες επενδύσεις και θωρακίστε τα καλώδια σήματος μακριά από VFD.
• Βαλβίδες απομόνωσης και παράκαμψης: Επιτρέπουν την εναλλαγή θερμής ροής πομπών και τη συντήρηση χωρίς διακοπή της παραγωγής.
• Ισχύς & έξοδοι: Τυποποιήστε σε 24 VDC όπου είναι δυνατόν. Χρησιμοποιήστε 4–20 mA + HART/Modbus για ενσωμάτωση DCS. Λάβετε υπόψη τις παλμικές εξόδους για τα σύνολα.
• Προστασία από εισροή: Για φρεάτια και εξωτερικά δίκτυα , επιλέξτε IP67/IP68 και σώματα με εποξειδική επίστρωση.
• Επικίνδυνες περιοχές: Οι ζώνες αερίου κλιβάνου, H₂, O₂ απαιτούν εγκρίσεις ATEX/IECEx ή τοπικές εγκρίσεις. Επιλέξτε εγγενώς ασφαλή φράγματα όπου χρειάζεται.

Περιπτώσεις χρήσης που εξοικονομούν κόστος και μπορείτε να αναπαράγετε

Βελτιστοποίηση πύργου ψύξης

Εγκαταστήστε μετρητές μαγνησίου στις γραμμές συμπλήρωσης και εκτόνωσης για να υπολογίσετε τους κύκλους συγκέντρωσης και να μειώσετε το κόστος νερού και χημικών ουσιών.

Πρόγραμμα διαρροής πεπιεσμένου αέρα

Οι θερμικοί μετρητές μάζας στους συλλέκτες συμπιεστών και σε βασικές ζώνες παραγωγής αποκαλύπτουν διαρροές και επιτρέπουν τη συγκριτική αξιολόγηση kWh/Nm³ .

Έλεγχος αναλογίας καυσίμου-αέρα

Συνδυάστε υπερηχητικούς μετρητές αερίου (NG/LPG) με μετρητές μάζας οξυγόνου για να σταθεροποιήσετε τα προφίλ θερμότητας του κλιβάνου και να μειώσετε την ειδική κατανάλωση καυσίμου.

Έλεγχος ατμόσφαιρας με λουτρό κασσίτερου

Η Coriolis (H₂ ) και η θερμική μάζα (N₂ ) διατηρούν την ακριβή αναλογία %H₂/%N₂, βελτιώνοντας το φινίρισμα της επιφάνειας και μειώνοντας τις απορρίψεις.

Ρυθμιστική αναφορά

Τα σύνολα απορρίψεων εσωτερικών λυμάτων μέσω μετρητών μαγνησίου απλοποιούν τις περιβαλλοντικές αναφορές και τους ελέγχους.
