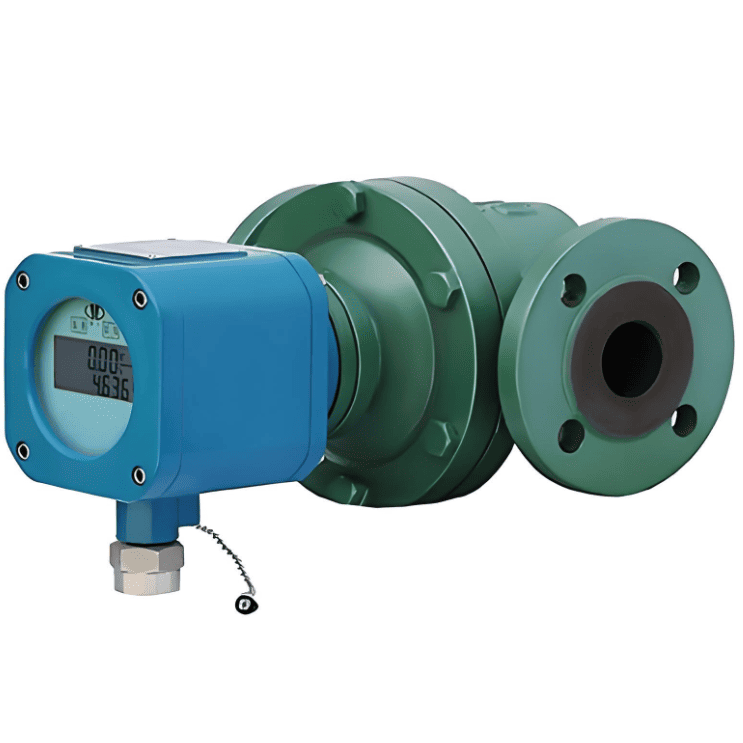

Ροόμετρο θετικής μετατόπισης RS485

Επισκόπηση

Η ακριβής μέτρηση της ροής υγρού είναι σημαντική για τον έλεγχο της παραγωγής και τη διαχείριση ενέργειας στα σύγχρονα συστήματα βιομηχανικού αυτοματισμού. Ο μετρητής ροής θετικής μετατόπισης RS485 (ή ονομάζουμε μετρητή ροής PD), ως ένα προηγμένο όργανο μέτρησης υγρών που ενσωματώνει μετρήσεις υψηλής ακρίβειας, έξυπνη επεξεργασία δεδομένων και μεταφορά απομακρυσμένης επικοινωνίας, γίνεται ο προτιμώμενος εξοπλισμός μέτρησης σε βιομηχανίες όπως τα πετροχημικά, τα τρόφιμα και τα φαρμακευτικά προϊόντα και η επεξεργασία νερού. Αυτό το άρθρο θα εμβαθύνει στα τεχνικά χαρακτηριστικά, τα πρωτόκολλα επικοινωνίας και τις πρακτικές εφαρμογές αυτού του μετρητή ροής RS485 Modbus.

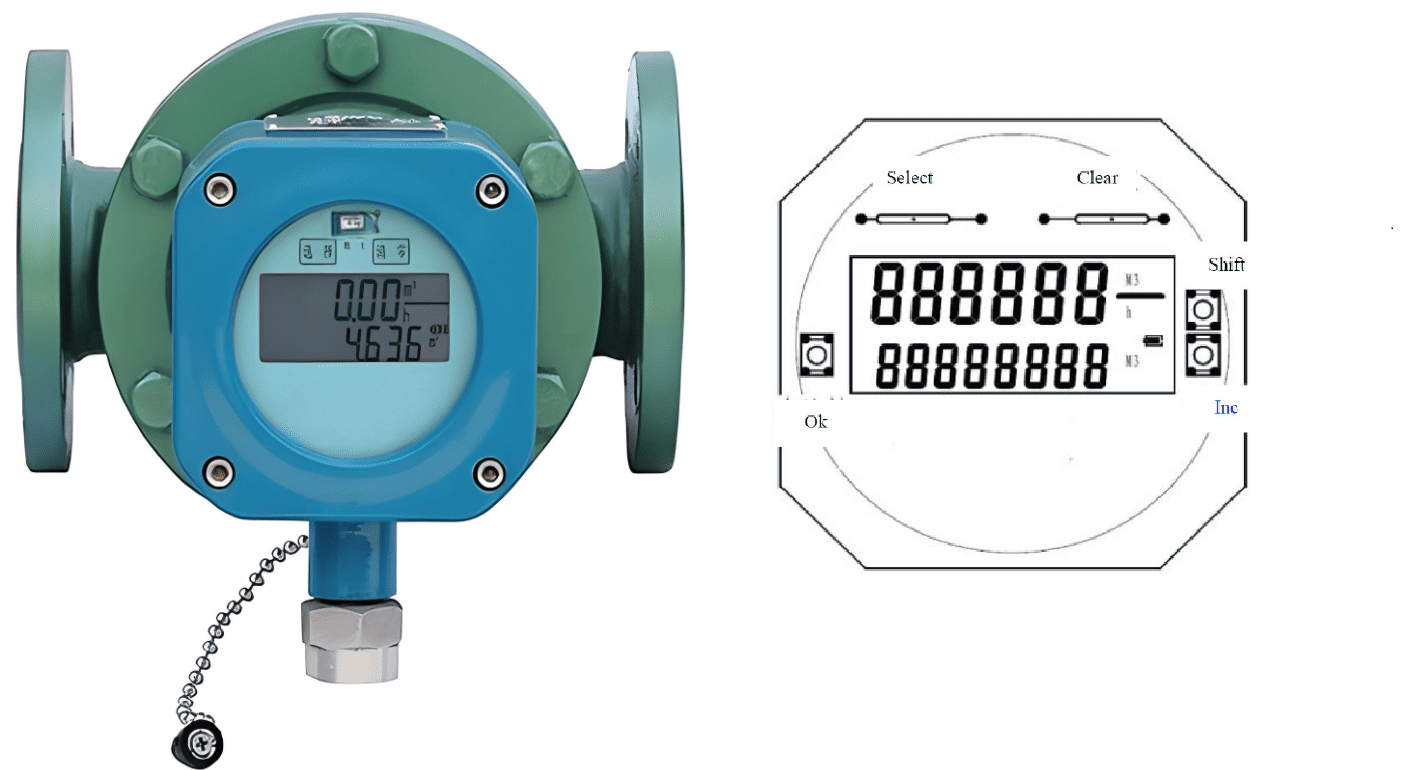

Ψηφιακός μετρητής ροής θετικής μετατόπισης RS485 με ηλεκτρονική οθόνη

Ο πυρήνας των ροόμετρων RS485 PD είναι οι προηγμένοι ψηφιακοί μετρητές ροής. Αυτή η σειρά ψηφιακών ροόμετρων PD υιοθετεί προηγμένο τεχνολογικό σχεδιασμό, με χαρακτηριστικά υψηλής αξιοπιστίας και μπορεί να συνδυαστεί με διάφορους αισθητήρες ροής θετικής μετατόπισης (όπως ροόμετρο με οβάλ γρανάζια, ροόμετρο με ρίζα ή ροόμετρο με ελικοειδή γρανάζια), για να σχηματίσει ένα πλήρες ψηφιακό σύστημα μέτρησης ογκομετρικής ροής. Οι χρήστες μπορούν να διαβάσουν απευθείας τα δεδομένα συνολικής και στιγμιαίας ροής στο ροόμετρο.

Δυνατότητες εμφάνισης και μέτρησης

Η ψηφιακή οθόνη της σειράς BELZ υιοθετεί μια οθόνη LED διπλής σειράς με ευρύ φάσμα απεικόνισης: η μεμονωμένη αθροιστική ποσότητα κυμαίνεται από 0,000 λίτρα έως 99999999 λίτρα και η συνολική αθροιστική ποσότητα μπορεί να φτάσει τα 9999999999 λίτρα. Το εύρος εμφάνισης στιγμιαίας ροής κυμαίνεται από 0,000 έως 999999 λίτρα/ώρα. Αυτή η δυνατότητα μέτρησης μεγάλης κλίμακας της επιτρέπει να προσαρμόζεται σε διάφορα σενάρια βιομηχανικών εφαρμογών που κυμαίνονται από μικρούς έως μεγάλους ρυθμούς ροής.

Γιατί προτιμούμε να χρησιμοποιούμε Ροόμετρο Θετικής Μετατόπισης RS485;

• Το πρωτόκολλο επικοινωνίας RS485 είναι ένα από τα πιο ώριμα και αξιόπιστα πρότυπα επικοινωνίας στον τομέα του βιομηχανικού αυτοματισμού, το silverinstruments.com χρησιμοποιεί MODBUS RTU. Σε σύγκριση με τον παραδοσιακό αναλογικό μετρητή ροής 4-20mA, το RS485 έχει τα ακόλουθα σημαντικά πλεονεκτήματα:
• Ψηφιακή μετάδοση: Το RS485 χρησιμοποιεί ψηφιακή μετάδοση σήματος για να αποφύγει τα προβλήματα παρεμβολών αναλογικού σήματος ρεύματος και απώλειας ακρίβειας. Κατά τη μετάδοση σε μεγάλες αποστάσεις (έως 1200 μέτρα), η ποιότητα του σήματος είναι σταθερή και αξιόπιστη, ενώ για πομπό 4-20mA, ίσως 50 μέτρα είναι αρκετό μήκος.
• Δίκτυο πολλαπλών συσκευών: Ένας δίαυλος RS485 μπορεί να συνδέσει έως και 255 συσκευές (όπως μετρητή ροής, πομπό πίεσης, πομπό στάθμης κ.λπ.), μειώνοντας σημαντικά το κόστος καλωδίωσης και την πολυπλοκότητα του συστήματος. Σε μεγάλα εργοστάσια, είναι εύκολο να κατασκευαστεί ένα δίκτυο παρακολούθησης της κυκλοφορίας.
• Αμφίδρομη επικοινωνία: Το MODBUS RS485 όχι μόνο μπορεί να διαβάσει δεδομένα κίνησης, αλλά μπορεί επίσης να εκτελέσει ρυθμίσεις παραμέτρων και ερωτήματα κατάστασης συσκευών, επιτυγχάνοντας πραγματικά έξυπνη διαχείριση.

Υλοποίηση του πρωτοκόλλου MODBUS RTU

Το ροόμετρο RS485 PD υιοθετεί το τυπικό πρωτόκολλο MODBUS RTU, με παραμέτρους επικοινωνίας που περιλαμβάνουν ρυθμό baud 9600 bps, bit δεδομένων 8 bit, χωρίς άθροισμα ελέγχου (δυνατότητα διαμόρφωσης) και bit διακοπής 1 bit. Το εύρος διευθύνσεων της συσκευής είναι 1-255, το οποίο μπορεί να ρυθμιστεί μέσω του μενού F08.
Το πρωτόκολλο υποστηρίζει τον κωδικό λειτουργίας 0x03 (καταχωρητής ανάγνωσης-κρατήσεως), ο οποίος μπορεί να διαβάσει 7 σύνολα δεδομένων κλειδιού:

Συνολική αθροιστική επισκεψιμότητα (υψηλότερη 6 ψηφία, χαμηλότερη 6 ψηφία, δεκαδική 6 ψηφία)
στιγμιαίος ρυθμός ροής
Μοναδική αθροιστική επισκεψιμότητα (4 ψηφία υψηλό, 6 ψηφία χαμηλό, 6 δεκαδικά ψηφία)

Για παράδειγμα , κατά την ανάγνωση της τρέχουσας τιμής εμφάνισης της συσκευής με διεύθυνση 01, ο κεντρικός υπολογιστής στέλνει: 01 03 00 01 00 08 15 CC και ο υποτελής διακομιστής επιστρέφει 16 bytes δεδομένων που περιέχουν πλήρεις πληροφορίες κυκλοφορίας. Κάντε κλικ εδώ για περισσότερες ρυθμίσεις: Ρύθμιση μετρητή ροής RS485 MODBUS RTU PD

Τεχνικές προδιαγραφές του ψηφιακού μετρητή ροής θετικής μετατόπισης MODBUS

Απόδοση προστασίας από εκρήξεις και προστασία
Αυτή η σειρά προϊόντων έχει εξαιρετική περιβαλλοντική προσαρμοστικότητα:
Βαθμός αντοχής σε εκρήξεις: Exd II BT5/Exd II CT5, κατάλληλο για χρήση σε εύφλεκτα και εκρηκτικά περιβάλλοντα
Επίπεδο προστασίας: IP65, ανθεκτικό στη σκόνη και αδιάβροχο
Θερμοκρασία λειτουργίας: -25 ° C έως +55 ° C, κατάλληλη για σκληρές συνθήκες εργασίας

Έξυπνες λειτουργίες

• Το ροόμετρο είναι εξοπλισμένο με πολλαπλές έξυπνες λειτουργίες:
• Ρύθμιση συντελεστή απόσβεσης (μενού F03): εξαλείφει αποτελεσματικά τις στιγμιαίες διακυμάνσεις ροής, μπορεί να ρυθμιστεί σε επίπεδα 1-99
• Γραμμικοποίηση πολλαπλών σημείων (F61-F65): βελτιώνει την ακρίβεια πλήρους εύρους μέσω διόρθωσης τμηματικού συντελεστή
• Βαθμονόμηση ρεύματος εξόδου (F05/F06): Λεπτομερής ρύθμιση 4mA και 20mA για διασφάλιση της ακρίβειας εξόδου
• Διαμόρφωση παραμέτρων επικοινωνίας: υποστηρίζει τρεις λειτουργίες: χωρίς επαλήθευση, μονή επαλήθευση και ζυγή επαλήθευση

Αξία εφαρμογής για το ροόμετρο θετικής μετατόπισης RS485

Σε πρακτικές βιομηχανικές εφαρμογές, οι ογκομετρικοί μετρητές ροής RS485 επιδεικνύουν μοναδικά πλεονεκτήματα:
Κεντρική παρακολούθηση: Μέσω δικτύωσης RS485, τα δεδομένα ροής σε πραγματικό χρόνο από πολλαπλά σημεία μέτρησης μπορούν να παρακολουθούνται στην κεντρική αίθουσα ελέγχου χωρίς την ανάγκη για επιτόπια ανάγνωση μετρητών.
Ιχνηλασιμότητα δεδομένων: Τα ψηφιακά δεδομένα αποθηκεύονται και αναλύονται εύκολα και το συνολικό σωρευτικό ποσό δεν μπορεί να μηδενιστεί για να διασφαλιστεί η δίκαιη μέτρηση.
Μειώστε το κόστος συντήρησης: Οι λειτουργίες απομακρυσμένης διάγνωσης και ρύθμισης παραμέτρων μειώνουν τον φόρτο εργασίας συντήρησης επί τόπου.

Σύναψη

Το ροόμετρο RS485 PD αντιπροσωπεύει την κατεύθυνση ανάπτυξης της τεχνολογίας μέτρησης ροής, η οποία συνδυάζει τέλεια την ακριβή μηχανική μέτρηση με την προηγμένη τεχνολογία ψηφιακής επικοινωνίας. Με την πρόοδο της Βιομηχανίας 4.0 και την έξυπνη κατασκευή, αυτό το δικτυωμένο και έξυπνο όργανο μέτρησης αναμφίβολα θα έχει ένα ευρύτερο φάσμα εφαρμογών. Η επιλογή του κατάλληλου ροόμετρου RS485 δεν αφορά μόνο την επιλογή μιας συσκευής μέτρησης, αλλά και τη δημιουργία των θεμελίων για τον ψηφιακό μετασχηματισμό της επιχείρησης.
