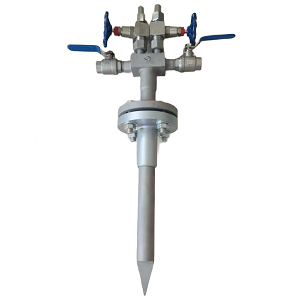

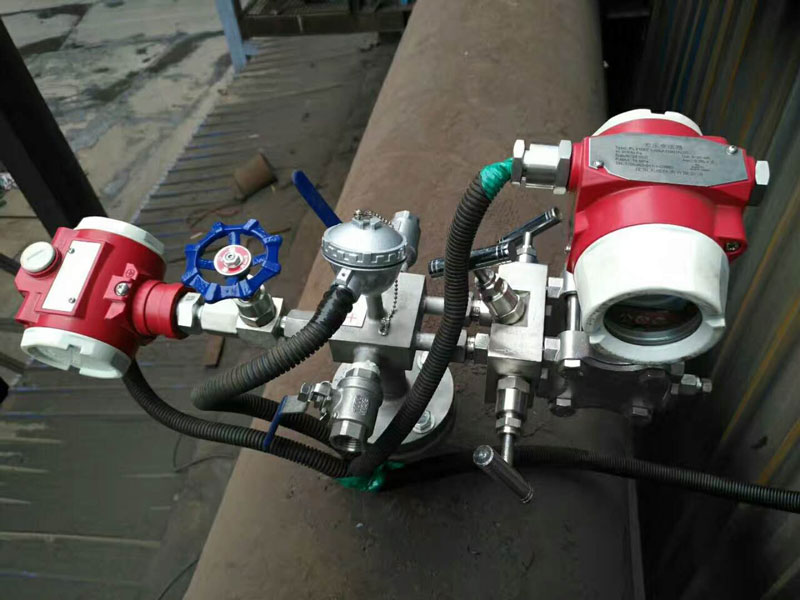

Μετρητής ροής Pitoba

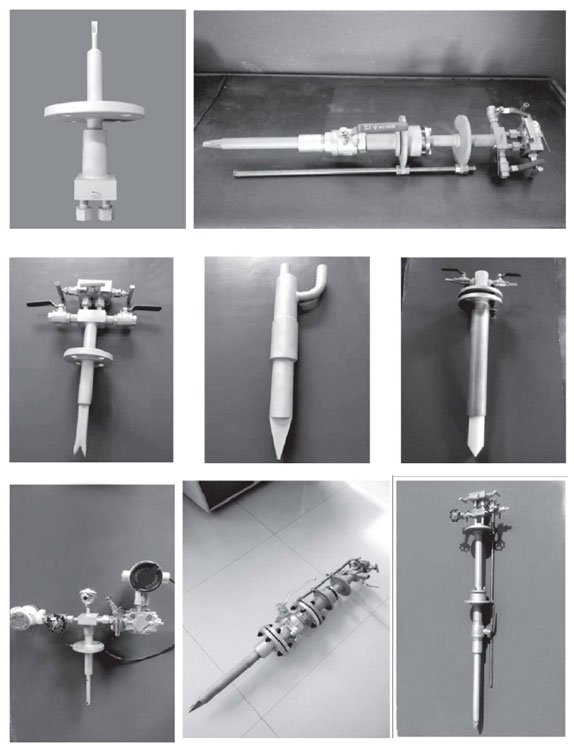

1. Επισκόπηση προϊόντος

Το Pitoba Flow Meter είναι ένα ροόμετρο μέσου όρου σε σωλήνα Pitot, σχεδιασμένο για αξιόπιστη μέτρηση ροής αερίου, ατμού και υγρού σε βιομηχανικές διεργασίες.

Είναι ιδιαίτερα κατάλληλο για σκληρά, βρώμικα μέσα όπως καυσαέρια, αέριο οπτανθρακοποιητή, αέριο υψικαμίνου και αέριο άνθρακα που περιέχει σκόνη, πίσσα ή άλλους ρύπους.

Τα τυπικά μετρούμενα μέσα περιλαμβάνουν:

• Αέρια: αέρας (πρωτογενής / δευτερογενής αέρας), οξυγόνο, υδρογόνο, ξηρό αέριο, αέριο μετατροπής, αέριο υψικαμίνου, αέριο παραγωγής, αέριο οπτανθρακοποίησης, φυσικό αέριο, υγραέριο, αέριο καυσαερίων, αέριο χημικών διεργασιών, κ.λπ.
• Ατμός / ατμοί: υπέρθερμος ατμός, κορεσμένος ατμός, υγρός ατμός, αμφίδρομος ατμός.
• Υγρά: νερό, μερικώς γεμισμένοι σωλήνες νερού, λάδι πλύσης, άπαχο λάδι, ελαφρύ λάδι, πίσσα, βαρύ λάδι, αργό πετρέλαιο, διαβρωτικά υγρά, παραφίνη και υγρά διεργασιών.

2. Γιατί μετρητής ροής Pitoba

Η μακροχρόνια βιομηχανική λειτουργία έχει αποδείξει ότι ο μετρητής ροής Pitoba λύνει προκλήσεις που είναι δύσκολες για τα συμβατικά ροόμετρα:

1. Αντέχει στο μπλοκάρισμα και τη φθορά κατά τη μέτρηση της ταχύτητας και του όγκου του πρωτεύοντος αέρα στη βιομηχανία ενέργειας.
2. Χειρίζεται τη μέτρηση κύριου ατμού υψηλής θερμοκρασίας, υψηλής πίεσης και υψηλής ταχύτητας.
3. Μειώνει τα προβλήματα ρύπανσης κατά τη μέτρηση διαφόρων βιομηχανικών αερίων.
4. Λειτουργεί τόσο σε πολύ μικρές όσο και σε πολύ μεγάλες διαμέτρους σωλήνων (20 mm έως 8000 mm), καθώς και σε συνθήκες χαμηλής ροής.
5. Υποστηρίζει εγκατάσταση θερμής βρύσης / πίεσης χωρίς διακοπή λειτουργίας.
6. Επιτρέπει τον online καθαρισμό και την βυθοκόρηση χωρίς διακοπή της παραγωγής.
7. Μπορεί να χρησιμοποιηθεί σε μη τυποποιημένες διατομές αγωγών (τετράγωνες, ορθογώνιες, διαμαντένιες, τραπεζοειδείς, ελλειπτικές, τριγωνικές, κ.λπ.).
8. Υποστηρίζει βαθμονόμηση και επαλήθευση με πολλαπλές συσκευές επιθεώρησης.
9. Ικανό να μετρήσει μέσα υψηλού ιξώδους όπως αργό πετρέλαιο, πίσσα και βαρύ πετρέλαιο.
10. Μπορεί ακόμα να μετρήσει πού ο ευθύς σωλήνας δεν επαρκεί.

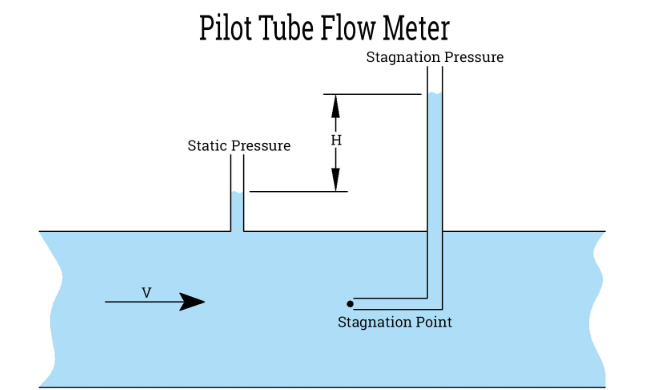

3. Αρχή Λειτουργίας (Τεχνολογία Σωλήνα Pitot)

Η αρχή λειτουργίας του Pitot-Bar βασίζεται στον σωλήνα Pitot.

Το Pitoba Flow Meter είναι ένα ροόμετρο μεσαίας πίεσης σε σωλήνα Pitot. Είναι ένα ροόμετρο διαφορικής πίεσης σχεδιασμένο σύμφωνα με το πρότυπο ISO 3966 (Μέτρηση ροής ρευστού σε κλειστούς αγωγούς — Μέθοδος εμβαδού ταχύτητας με χρήση σωλήνων στατικής πίεσης Pitot).

Πώς λειτουργεί:

1. Ο αισθητήρας (ράβδος Pitot) εισάγεται στο κέντρο του αγωγού.
2. Η θύρα ολικής πίεσης στον αισθητήρα είναι στραμμένη απευθείας προς τη ροή.
3. Ο αισθητήρας μετρά δύο πιέσεις στην ίδια θέση:
   • Συνολική (στασιμότητα) πίεση
   • Στατική πίεση
4. Η διαφορά μεταξύ της συνολικής πίεσης και της στατικής πίεσης είναι η ρευστοδυναμική πίεση. Αυτή η διαφορική πίεση σχετίζεται άμεσα με την ταχύτητα ροής σε αυτό το σημείο.
5. Ο μετρητής χρησιμοποιεί μια δομή Pitot που υπολογίζει τον μέσο όρο για να καθορίσει μια βαθμονομημένη σχέση μεταξύ της μετρούμενης διαφορικής πίεσης και της μέσης ταχύτητας ροής της διατομής του αγωγού.
6. Ο ρυθμός ροής υπολογίζεται στη συνέχεια από:
   • η μέση ταχύτητα ροής, και
   • η ενεργός εσωτερική διατομή του σωλήνα.

Αυτά τα σήματα αποστέλλονται σε έναν υπολογιστή ροής ή σε ένα σύστημα DCS. Το σύστημα εκτελεί αντιστάθμιση θερμοκρασίας και πίεσης και παρέχει:

• διαφορική πίεση
• στατική πίεση
• θερμοκρασία
• στιγμιαίος ρυθμός ροής
• συνολική ροή
• ταχύτητα
• θερμότητα/ενέργεια (για ατμό)

Αυτή η αρχή που βασίζεται στους σωλήνες Pitot είναι ώριμη και αξιόπιστη στην αεροδιαστημική. Οι σωλήνες Pitot χρησιμοποιούνται ευρέως σε δοκιμές αεροδυναμικών σηράγγων, σε αεροδυναμικές δοκιμές κινητήρων αεροσκαφών, ακόμη και ως αισθητήρες ταχύτητας αέρα σε αεροσκάφη.

4. Χαρακτηριστικά απόδοσης

1. Εξοικονόμηση ενέργειας / σχεδόν καθόλου απώλεια πίεσης
   Ο αισθητήρας Pitoba είναι συνήθως κατασκευασμένος από ανοξείδωτο χάλυβα με διάμετρο κάτω των ~30 mm, επομένως εισάγει ελάχιστη απόφραξη στον σωλήνα. Σε σύγκριση με τις παραδοσιακές πλάκες στομίου και άλλα στοιχεία στραγγαλισμού, η απώλεια πίεσης είναι εξαιρετικά χαμηλή, μειώνοντας το λειτουργικό κόστος.
2. Δυνατότητα υψηλής θερμοκρασίας και υψηλής πίεσης
   Ο αισθητήρας είναι κατασκευασμένος από ανοξείδωτο χάλυβα 304 / 316 ή ειδικά κράματα ανάλογα με το μέσο. Μπορεί να λειτουργήσει έως και 650 °C σε τυπική διαμόρφωση και έως 800 °C ή υψηλότερη με ειδικά σχέδια (κεραμικές επιστρώσεις όπως Al₂O₃). Οι ονομαστικές τιμές πίεσης έως και 25 MPa είναι στάνταρ και έως 32 MPa είναι διαθέσιμες για ειδικές εφαρμογές.
3. Υψηλή αξιοπιστία σε βρώμικη λειτουργία
   Τα εσωτερικά κανάλια πίεσης έχουν σχεδιαστεί έτσι ώστε το μέσο στο εσωτερικό να είναι σχεδόν στατικό και τα σωματίδια ή η πίσσα να μην μεταφέρονται εύκολα στο εσωτερικό. Αυτό βοηθά στη διατήρηση της ακρίβειας για μεγάλα χρονικά διαστήματα ακόμη και σε σκονισμένο αέριο που περιέχει πίσσα, όπως τα καυσαέρια.

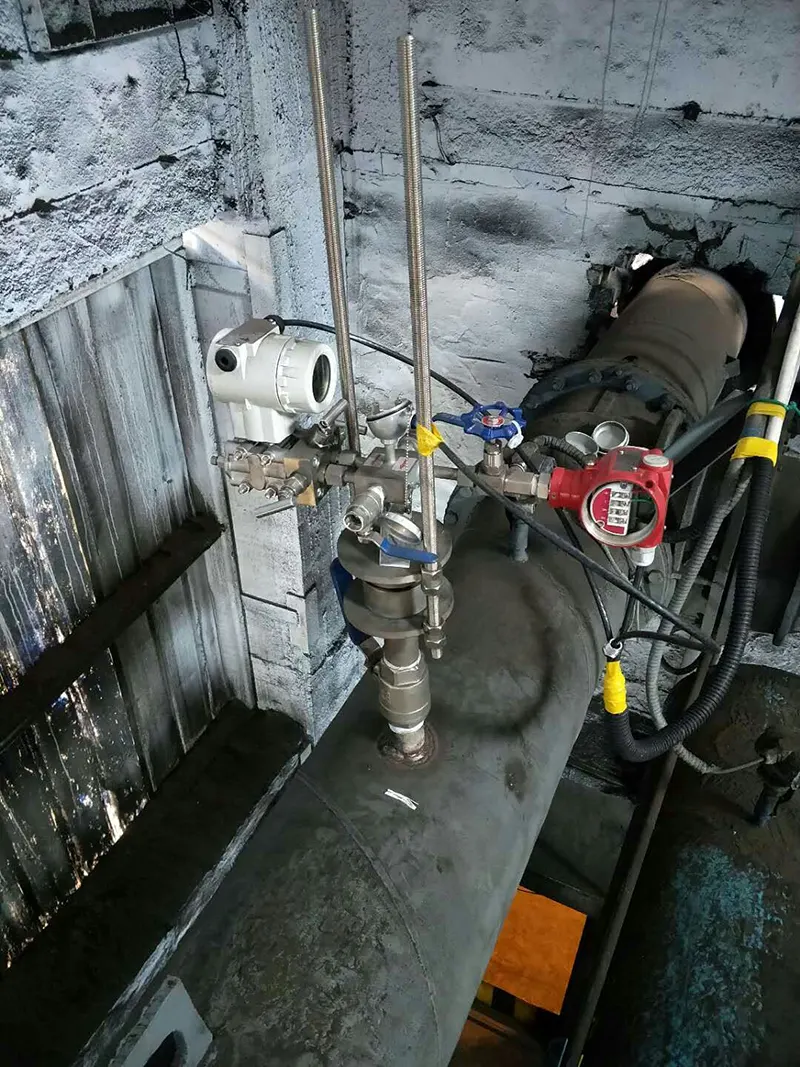

4. Εύκολη εγκατάσταση
   Η εγκατάσταση απαιτεί μόνο τρύπημα / θερμή διάτρηση στον αγωγό και εισαγωγή του αισθητήρα στην κεντρική γραμμή. Ο μετρητής ροής μπορεί να συγκολληθεί ή να τοποθετηθεί με φλάντζα στη θέση του. Η εγκατάσταση υπό πίεση (θερμή διάτρηση) είναι δυνατή σε πολλές περιπτώσεις.
5. Χαμηλή συντήρηση
   Το ίδιο το πρωτεύον στοιχείο μέτρησης (αισθητήρας) συνήθως δεν απαιτεί τακτική συντήρηση. Απαιτείται μόνο περιοδική μηδενική/βαθμονόμηση εύρους ζώνης του μεταδότη διαφορικής πίεσης και επαλήθευση του αναλογικού σήματος στο δευτερεύον όργανο.
6. Ευρύ φάσμα μέτρησης
   • Ροή αερίου ≥ ~6 m/s
   • Ροή υγρού ≥ ~0,5 m/s
     Αυτό το καθιστά κατάλληλο τόσο για σωλήνες χαμηλής ροής όσο και για σωλήνες μεγάλης διαμέτρου. Μπορεί να χρησιμοποιηθεί σε αέρια, ατμό και υγρά, όπως πίσσα, αργό πετρέλαιο, βαρύ πετρέλαιο και χημικά διαλύματα.
7. Ευέλικτη γεωμετρία σωλήνων
   Σε αντίθεση με πολλά εν σειρά ροόμετρα που απαιτούν στρογγυλό σωλήνα και μεγάλες ευθείες διαδρομές, αυτή η τεχνολογία μπορεί να εφαρμοστεί σε σωλήνες με στρογγυλές, ελλειπτικές, τετράγωνες, ορθογώνιες, τριγωνικές, τραπεζοειδείς και άλλες διατομές. Επίσης, αντέχει σε συνθήκες μικρότερης ευθείας διαδρομής.
8. Ευφυή δευτερεύοντα όργανα
   Ο μετρητής ροής Pitoba μπορεί να συνδυαστεί με έξυπνους πομπούς/ολοκληρωτές για τοπική ψηφιακή απεικόνιση και απομακρυσμένη επικοινωνία (για εγκατάσταση DCS / SCADA) για την υποστήριξη κεντρικής παρακολούθησης.
9. Δυνατότητα ηλεκτρονικής εξυπηρέτησης
   Για σημεία μέτρησης που δεν μπορούν να απενεργοποιηθούν, ο αισθητήρας μπορεί να εγκατασταθεί, να καθαριστεί ή να βυθοκοπηθεί ηλεκτρονικά, ακόμη και για μέσα με υψηλή μόλυνση.

5. Τεχνικές Προδιαγραφές

6. Σύνοψη

Το Pitoba Flow Meter είναι ένα ροόμετρο σωλήνα Pitot που βασίζεται στο πρότυπο ISO 3966 και έχει εξαιρετικά ευρεία εφαρμογή: αέριο, ατμός ή υγρό, καθαρό ή βρώμικο, χαμηλή ή υψηλή θερμοκρασία, χαμηλή ή υψηλή πίεση, μικρά ή εξαιρετικά μεγάλα μεγέθη σωλήνων.

Συνδυάζει χαμηλή απώλεια πίεσης, απλή εγκατάσταση, δυνατότητα online συντήρησης και έξυπνη αντιστάθμιση (πίεση + θερμοκρασία) για να παρέχει σταθερή και ακριβή μέτρηση ροής σε απαιτητικά βιομηχανικά περιβάλλοντα.
