Ακριβής μέτρηση ροής τετηγμένου θείου: Μετρητές ροής μάζας Coriolis
Σε ορισμένες βιομηχανίες όπως οι χημικές ουσίες, τα λιπάσματα και η διύλιση, η ακριβής μέτρηση των σκληρών ρευστών όπως η ροή του τηγμένου θείου είναι ζωτικής σημασίας για τη σταθερότητα, την ασφάλεια και την αποτελεσματικότητα της διαδικασίας. Το τηγμένο θείο αντιμετωπίζει μοναδικές προκλήσεις: υψηλές θερμοκρασίες (130-155°C / 266-311°F), πιθανή διαβρωτικότητα (H₂S, οξύ) και ταχεία στερεοποίηση εάν ψυχθεί.
Οι μετρητές ροής μάζας Coriolis (CMF) αποτελούν σήμερα την καλύτερη λύση μέτρησης ροής λόγω της ικανότητάς τους να μετρούν απευθείας τη ροή μάζας και να αντέχουν σε αυτές τις απαιτητικές συνθήκες.
Η μέτρηση της ροής τετηγμένου θείου είναι μια δύσκολη δουλειά
Γιατί ο μετρητής ροής Coriolis λειτουργεί για τηγμένο θείο
1.
Άμεση Μέτρηση Ροής Μάζας υγρού θείου: Η πυκνότητα του τηγμένου θείου αλλάζει με τη θερμοκρασία (~1800 kg/m³). Οι παραδοσιακοί μετρητές ροής όγκου (
μετρητής ροής στροβίλου ,
μαγόμετρο ) χρειάζονται επιπλέον αισθητήρες οργάνων για τον υπολογισμό της ροής μάζας, προσθέτοντας πολυπλοκότητα και σφάλμα κοντά στο σημείο αλλαγής φάσης του θείου. Οι μετρητές Coriolis εξάγουν τη ροή μάζας απευθείας, εξαλείφοντας αυτήν την πηγή σφάλματος - ιδανικό για αυστηρά ελεγχόμενες θερμοκρασίες θείου (κανονικές ~145°C). ακρίβεια: ≤ ±0,5% της ένδειξης, επαναληψιμότητα ≤ 0,05%.

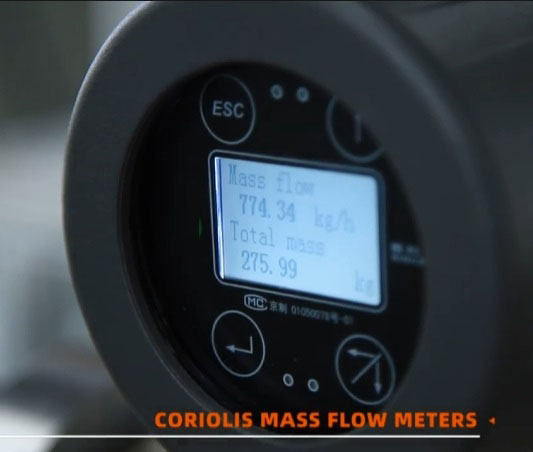

Άμεση μέτρηση και ένδειξη ροής μάζας υγρού θείου
2.
Δεν επηρεάζεται από αλλαγές ρευστού: Οι μετρητές Coriolis δεν είναι ευαίσθητοι στις διακυμάνσεις του ιξώδους, της πίεσης και της θερμοκρασίας εντός του εύρους. Το χαμηλό ιξώδες θείου (κανονικό ~8 cP, εύρος 7-10 cP) δεν επηρεάζει την ακρίβεια του μετρητή Coriolis, εξασφαλίζοντας αξιόπιστη μέτρηση ροής.
3.
Χειρισμός ακαθαρσιών υγρών με ροόμετρο Coriolis: Το βιομηχανικό τηγμένο θείο περιέχει στερεά (≤0,5% κ.β. - άνθρακας, τέφρα), διαλυμένο αέριο H₂S (≤700 ppm) και υγρασία (≤0,8% κ.β.). Οι ροόμετρα Coriolis ανέχονται μικρή διφασική ροή (στερεά/αέριο, αέριο περιέχουν λιγότερο από 5%) καλύτερα από πολλές εναλλακτικές λύσεις, όπως

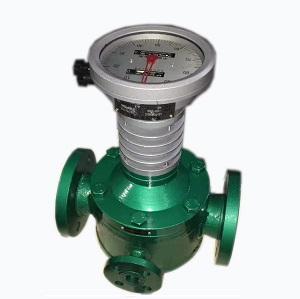

ροόμετρα με οβάλ γρανάζια . Οι ροόμετρα με οβάλ γρανάζια μπορούν να κολλήσουν από ακαθαρσίες υγρού. Διατηρώντας την απόδοση εντός αυτών των καθορισμένων ορίων. Το ροόμετρο Coriolis είναι κατάλληλο για "στερεό ή διφασικό μικτό ρευστό".
Οι μετρητές Coriolis χειρίζονται εύκολα τη μέτρηση ροής ακάθαρτου τηγμένου θείου Κρίσιμη επιλογή μηχανικής για την επιλογή του σωστού αισθητήρα ροής τηγμένου θείου
1. Επιλογή υλικού αισθητήρα ροής (Η αντοχή στη διάβρωση είναι σημαντική)

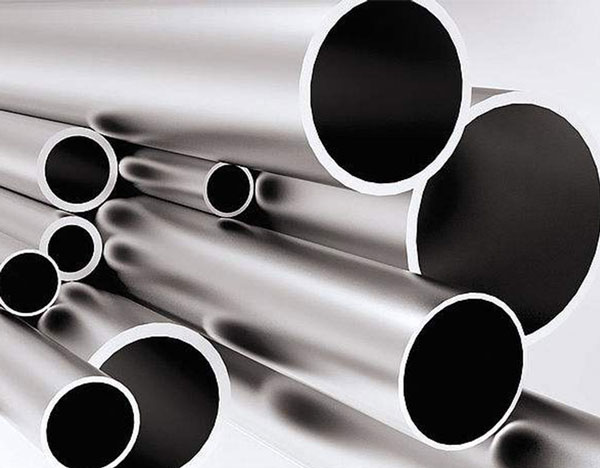

- Μέρη που βρέχονται από το ροόμετρο (σωλήνας, συνδέσεις): Πρέπει να είναι ανθεκτικά στη διάβρωση από τηγμένο θείο και ακαθαρσίες (H₂S, οξέα). Ορισμένοι αγοραστές απαιτούν συμμόρφωση με το πρότυπο NACE MR0175/ISO 15156 (αντοχή σε ρωγμάτωση λόγω τάσης σουλφιδίων - SSC). Το ροόμετρο Coriolis είναι κατασκευασμένο από ανοξείδωτο χάλυβα 316L, το οποίο μπορεί να χρησιμοποιηθεί για τη μέτρηση θείου.
- Κοινές επιλογές:
- • Ανοξείδωτος χάλυβας 316L (SS316L): Ο μετρητής ροής Coriolis από το silverinstruments.com το καθορίζει αυτό για το περίβλημα και τα βρεγμένα μέρη. Ο ανοξείδωτος χάλυβας 316L προσφέρει καλή γενική αντοχή στη διάβρωση και μέτρια αντοχή στα χλωριούχα. Είναι η οικονομικά αποδοτική, ευρέως χρησιμοποιούμενη λύση για συνθήκες εντός των προδιαγραφών για τηγμένο θείο (H₂S≤700ppm, οξύτητα≤0,02% κ.β. H₂SO4, ≤155°C, ≤150 psig / ~10,3 bar).
|
M
|
Tube Material
|
|
M1
|
316L
|
|
M2
|
Hastelloy alloy C-276
|
|
M4
|
Hastelloy alloy B3
|
|
M5
|
Alloy20（N08020）
|
|
M6
|
Titanium (ASTM B265)
|
|
M7
|
Tantalum (ASTM B708)
|
|
M8
|
C4 steel ASTM A600T12004
|
|
M9
|
Copper-nickel alloy
|
|
M10
|
Nickel-based alloy
|
- • Κράματα Hastelloy (C-276/B3): Τα όργανα αυτοματισμού αργύρου διαθέτουν επιλογές με κράματα hastelloy. Παρέχουν ανώτερη αντοχή στη διάβρωση για σκληρότερες συνθήκες (υψηλότερες ακαθαρσίες, ισχυρότερα οξέα, ακραίες θερμοκρασίες T/P). Χρησιμοποιήστε το εάν το 316L δεν επαρκεί για υγρό θείο, λαμβάνοντας υπόψη τη σημαντική αύξηση του κόστους. Επιλέξτε με βάση την αξιολόγηση της διάβρωσης.
2. Θέρμανση με ατμό για μετρητή ροής Coriolis
Γιατί είναι υποχρεωτική η ύπαρξη μονωτικού χιτωνίου για το τηγμένο θείο;
Το θείο στερεοποιείται στους ~115°C. Η στερεοποίηση στο εσωτερικό του αισθητήρα ροής ή των σωλήνων προκαλεί μπλοκαρίσματα και μπορεί να προκαλέσει ζημιά στους σωλήνες του αισθητήρα ροής μάζας. Η χρήση ατμοπροστατευτικού περιβλήματος είναι απολύτως απαραίτητη.
- • Σχεδιασμός & Επιλογή: Ομοιόμορφη Θέρμανση: Το περίβλημα καλύπτει ολόκληρο το σώμα του αισθητήρα.
- • Επαρκής παροχή ατμού: απαιτείται ατμός θείου (T=147°C / ~297°F & P=64 psia / ~4,4 bar). Οι παράμετροι ατμού πρέπει να διατηρούν τη θερμοκρασία θείου αρκετά πάνω από
- • στερεοποίηση (συνήθως ≥130-135°C), λαμβάνοντας υπόψη την απώλεια θερμότητας περιβάλλοντος. Η θερμοκρασία ατμού (147°C) > η θερμοκρασία διεργασίας (145°C) είναι ένας ορθός σχεδιασμός.
- • Στιβαρή κατασκευή: Το υλικό του περιβλήματος (π.χ., ανθρακούχος χάλυβας, SS304) είναι συμβατό και αντέχει στον ατμό. Οι συγκολλήσεις/συνδέσεις είναι στεγανές.

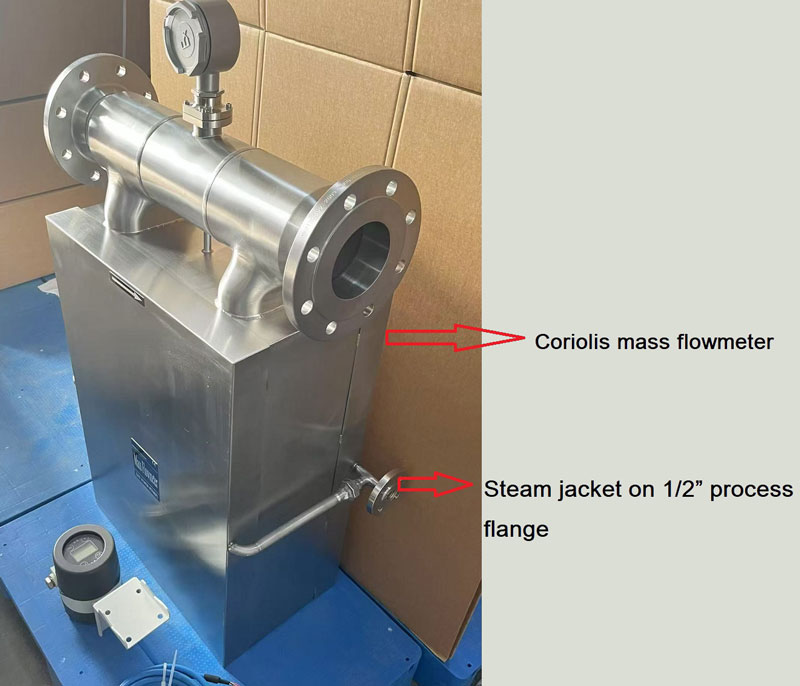

Το silverinstruments.com χρησιμοποιεί μανδύα ατμού ή θερμού λαδιού σε σωλήνα διεργασίας 1/2", όπως φαίνεται στην παρακάτω εικόνα:
Πώς φαίνεται ο μετρητής ροής μάζας με ατμοθάλαμο Ο αισθητήρας ροής Coriolis μπορεί να μετρήσει υγρά υψηλής θερμοκρασίας, με μέγιστη θερμοκρασία υγρού έως 350 βαθμούς Κελσίου, η οποία είναι κρίσιμη για το τηγμένο θείο υψηλής θερμοκρασίας που δεν σκληραίνει. Κατά το σχεδιασμό ενός ροόμετρου Coriolis υψηλής θερμοκρασίας, επιλέξαμε έναν διαιρούμενο ηλεκτρονικό πομπό ροής για να τον προστατεύσουμε από το κάψιμο λόγω υψηλών θερμοκρασιών.

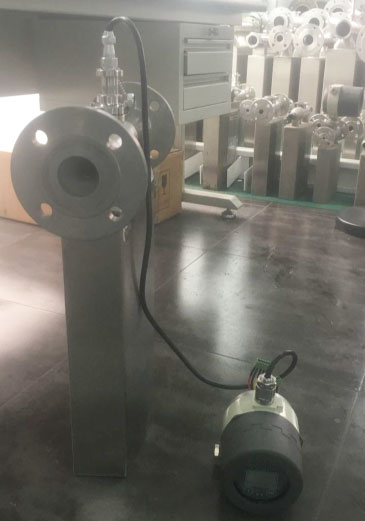

Ροόμετρο υψηλής θερμοκρασίας για τηγμένο θείο
- Βασικά σημεία τεχνικών προδιαγραφών:
- • Ροόμετρο Εύρος ροής για τηγμένο θείο
|
DN
|
Flow Range
|
|
1.5
|
0~4 kg/h
|
|
3
|
0~40 kg/h
|
|
6
|
0~100 kg/h
|
|
8
|
0~200kg/h
|
|
10
|
0~0.5 T/h
|
|
15
|
0~1.0 T/h
|
|
20
|
0~3.0 T/h
|
|
25
|
0~10 T/h
|
|
40
|
0~20 T/h
|
|
50
|
0~30 T/h
|
|
65
|
0~50 T/h
|
|
80
|
0~100 T/h
|
|
100
|
0~150 T/h
|
|
125
|
0~200 T/h
|
|
150
|
0~400 T/h
|
|
200
|
0~500 T/h
|
- • Ονομαστική πίεση: Ο μετρητής ροής Coriolis μπορεί να αντέξει μέγιστη πίεση 100Mpa,
- • Βαθμολογία θερμοκρασίας, ο αισθητήρας ροής του μετρητή ροής Corolis μπορεί να αντέξει κάτω από το εύρος θερμοκρασίας.
|
T
|
Temperature
|
|
T1
|
(-50~150℃)
|
|
T2
|
(-50~250℃)
|
|
T3
|
(-50~350℃)
|
|
T4
|
(-200~150℃)
|
- • Επιλογή υλικού: διαθέτουμε διάφορους τύπους επιλογών υλικών για υγρά εξαρτήματα μετρητών ροής. Κανονικά, ο ανοξείδωτος χάλυβας 316L είναι αρκετός για την εφαρμογή θείου.
2. Εγκατάσταση:
- Δεν απαιτούνται ευθείες διαδρομές σωλήνων ανάντη/κατάντη (σημαντικό πλεονέκτημα για τον μετρητή Coriolis, το οποίο είναι αρκετά καλό όταν δεν απαιτούνται τμήματα εισόδου και εξόδου για τον μετρητή ροής).
- Βεβαιωθείτε ότι οι σωλήνες είναι πάντα γεμάτοι με τηγμένο θείο.
- Εγκαταστήστε σωστά τους σωλήνες ατμοσωλήνα, μονώστε τους και συμπεριλάβετε ατμοπαγίδες.
3. Σήματα & Ισχύς: Χρησιμοποιήστε τροφοδοσία βρόχου 24VDC ή τροφοδοσία 220V AC. Έξοδος 4-20mA + HART + Modbus που ενσωματώνεται εύκολα με DCS/PLC για παρακολούθηση, άθροιση ροής μάζας, πυκνότητας, μέτρησης θερμοκρασίας και καταγραφή δεδομένων.
4. Περιβάλλον: Οι χρήστες μπορούν να επιλέξουν ροομετρητή κατάλληλο για θερμοκρασία περιβάλλοντος (-29 έως +65°C / -20 έως 149°F), προστασία από εισροή (IP67) και ταξινόμηση περιοχής (Δεν ταξινομείται σύμφωνα με το φύλλο δεδομένων, αλλά ο μετρητής υποστηρίζει πιστοποίηση ATEX εάν χρειάζεται).
Για απαιτητικές μετρήσεις ροής τηγμένου θείου, οι Μετρητές Ροής Μάζας Coriolis προσφέρουν μια αξιόπιστη, ακριβή λύση χαμηλής συντήρησης. Τα βασικά τους πλεονεκτήματα - άμεση μέτρηση ροής μάζας, μέτρηση πυκνότητας και θερμοκρασίας, υψηλή ακρίβεια, μη ευαισθησία στις αλλαγές ρευστού - σε συνδυασμό με την προσεκτική επιλογή υλικού (π.χ., πιστοποιημένο από NACE 316L) και την απαραίτητη επένδυση με ατμό, παρέχουν στους μηχανικούς ακριβή έλεγχο. Αυτό καθιστά τους Μετρητές Ροής Μάζας (CMF) το κρίσιμο όργανο ροής για ασφαλή, αποτελεσματική, μακροχρόνια και οικονομική λειτουργία. Να αντιστοιχίζετε πάντα αυστηρά τις συνθήκες διεργασίας με τις προδιαγραφές του μετρητή ροής κατά την επιλογή.
