Πώς να εγκαταστήσετε το θερμικό μετρητή ροής μάζας SRK-100;

Ο μετρητής θερμικής ροής μάζας χρησιμοποιείται για τη μέτρηση του αερίου, όπως ο αέρας, ο πεπιεσμένος αέρας, το μεγάλο αέριο, το υγραέριο και ούτω καθεξής. Αυτό το άρθρο αναφέρεται κυρίως στην πληροφορία εγκατάστασης για τον μετρητή θερμικής μάζας.

Ευθεία μήκος αγωγού πριν και μετά τον αισθητήρα ροής αερίου

Συνιστάται η θέση εγκατάστασης του μετρητή ροής θερμικής μάζας να βρίσκεται μακριά από σωλήνες ΤΕΕ ή καμπύλες, εμπόδια και βαλβίδες και ούτω καθεξής, διότι πρέπει να διασφαλίσουμε ότι το αέριο ή ο αέρας στη γραμμή σωλήνων έχει σταθερή, στην περίπτωση αυτή προτείνουμε στους χρήστες να έχουν ίσιο μήκος. Το μήκος ανάντη> δέκα D και το κατάντη> πέντε D

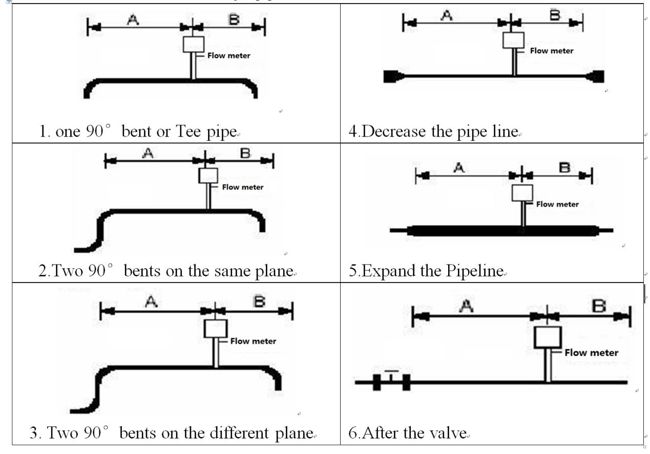

Παρακάτω παραθέτουμε μερικές περιπτώσεις για ευθείες γραμμές σωλήνων:

Εικόνες εγκατάστασης μετρητή ροής μάζας

No.	A-Upstream straight Length needed	B-DownStream Straight length needed
1	15D	5D
2	20D	5D
3	40D	10D
4	15D	5D
5	30D	10D
6	40D	5D

Εάν το ίσιο μήκος των αγωγών δεν μπορεί να ικανοποιηθεί λόγω περιορισμού πεδίου, οι τελικοί χρήστες μπορούν να εξετάσουν τους ανορθωτές αερίου για να λύσουν το πρόβλημα.

Όταν δεν υπάρχουν αρκετοί σωλήνες ίσου μήκους και υπάρχουν καμπές ή βαλβίδες στις γραμμές σωλήνων, ζητήστε συμβουλές για την εγκατάσταση του μετρητή ροής θερμικής μάζας.

Τύπος εισαγωγής Εγκατάσταση θερμομετρικού μετρητή

1. Απαιτείται αισθητήρας θερμικής ροής με εισαγωγή βάθους

Ο αέρας περνά στους αγωγούς. Η ταχύτητα του αέρα είναι διαφορετική σε διαφορετικά σημεία του σωλήνα. Ο ρυθμός ροής αερίου κοντά στο τοίχωμα του σωλήνα είναι βραδύτερος από αυτόν στο κέντρο του σωλήνα. Μετρητής θερμικής μάζας που ανιχνεύει πραγματικά τον αισθητήρα ταχύτητας αερίου. η ροή είναι ίση με το εμβαδόν τομής του σωλήνα πολλαπλασιάζει το ρυθμό ροής.

Q = SV

S1 = πR2

S2 = αβ

S = περιοχή τομής του σωλήνα

R = Ακτίνα του στρογγυλού σωλήνα

a, b = πλευρικό μήκος τετραγωνικού σωλήνα

V = ταχύτητα ροής αερίου

Q = ροή μάζας

Ο μετρητής θερμικής ροής μάζας μετρά την ταχύτητα αερίου ενός σημείου του αγωγού. Αυτό το σημείο πρέπει να είναι το σημείο μέσης ταχύτητας κατά την εφαρμογή του παραπάνω τύπου. Ο αισθητήρας πρέπει να εισαχθεί στο σημείο μέσης ταχύτητας κατά την εγκατάσταση.

2. Σύμφωνα με το πρότυπο σχεδιασμού, ο μετρητής ροής θερμικής μάζας SRK-100 πρέπει να εγκατασταθεί ως εξής:

Όταν υπάρχουν αρκετοί ίσοι σωλήνες ή η διάμετρος του σωλήνα είναι 50250, ο αισθητήρας πρέπει να βρίσκεται στο ¼ του αγωγού.

Όταν ο ευθύς σωλήνας είναι κοντός ή η διάμετρος του σωλήνα ≤Ø 250, ο αισθητήρας πρέπει να βρίσκεται στο ½ του αγωγού.

3. Τύπος εισαγωγής και αφαίρεση

1) Ανοίξτε μια τρύπα Ø20 στον αγωγό, συγκολλήστε μια βάση θηλών, η θηλή θα παρέχεται από τον κατασκευαστή.

2) Η σφαιρική βαλβίδα θα παρέχεται από την κατασκευή για την αποφυγή διαρροής αερίου.

Εγκατάσταση καλωδίου

1. Στις περισσότερες περιπτώσεις, το καλώδιο συνεστραμμένου ζεύγους μπορεί να χρησιμοποιηθεί για παροχή ρεύματος.

2. Το καλώδιο Sheild μπορεί επίσης να χρησιμοποιηθεί, για παράδειγμα 3 × 33 / 0,2 ή RVVP. Το καλώδιο πυρήνα πρέπει να είναι πάνω από Ø0,5.

3. Το καλώδιο πρέπει να είναι χαμηλότερο από τα όργανα κατά τη σύνδεση του καλωδίου σε όργανα για να αποφευχθεί η ροή νερού στο μετρητή ροής.

4. Για το μετρητή Ex-flow, πρέπει να χρησιμοποιούνται Ex-εύκαμπτοι σωλήνες. το OD του καλωδίου πρέπει να ταιριάζει με το ID του αδένα καλωδίου. Το παρέμβυσμα στεγανοποίησης πρέπει να παρέχεται από το εργοστάσιο.

Ηλεκτρική σύνδεση

Καλωδίωση μετρητή ροής αέρα μικρού τύπου

1) Το περίβλημα δεν μπορεί να συνδεθεί στο εσωτερικό κύκλωμα, αλλά καλωδίωση.

2) Το τροφοδοτικό μπορεί να αλλάζει τροφοδοτικό.

Compact Thermal Mass Flow meter Wiring

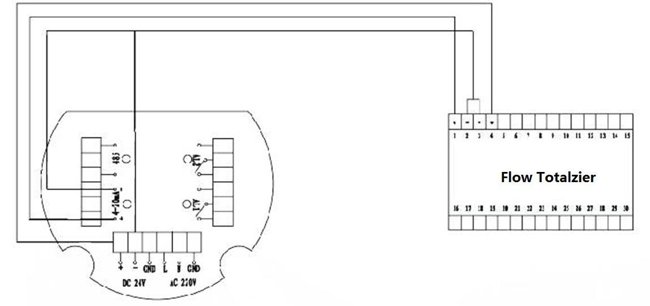

Καλωδίωση απομακρυσμένου τύπου

Remote Type Thermal Mass Flow meter Wiring

Red-Red	Power supply+
Black-Black	Power supply- & meter 4-20mA outputnegative(-)
White-White	meter 4-20mA output positive(+)

Ο μετρητής ροής θερμικής μάζας απομακρυσμένου τύπου είναι 3 σύρματα, δύο από αυτά είναι για τροφοδοσία ρεύματος, ένα για έξοδο σήματος.
