Ο μετρητής ροής αεριοστρόβιλου ενσωματώνει τον αισθητήρα ροής στροβίλου αερίου και τον αθροιστή ροής αερίου σε ένα σώμα. Οι κύριες τεχνικές επιδόσεις των Silver Automation Instruments έχουν φτάσει σε διεθνές επίπεδο. Ο μετρητής ροής αεριοστρόβιλου χρησιμοποιείται σε πετρέλαιο, χημική, ηλεκτρική ενέργεια, μεταλλουργική βιομηχανία, λέβητα, μέτρηση αερίου, σταθμό ρύθμισης πίεσης αερίου και μετρητή αερίου για μεταφορά φύλαξης

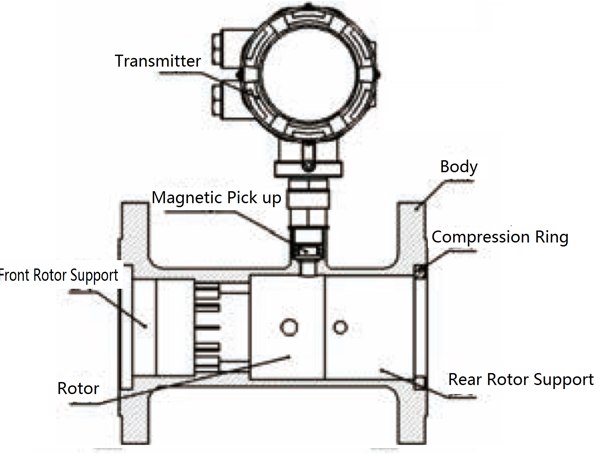

Όταν η ροή του αέρα εισέρχεται στο μετρητή ροής, πρώτα διέρχεται από ένα ειδικά δομημένο ισιωτικό και επιταχύνεται. Κάτω από τη δράση του υγρού, η λεπίδα του στροβίλου είναι υπό γωνία προς την κατεύθυνση ροής του υγρού. Αυτή τη στιγμή, ο στρόβιλος δημιουργεί μια περιστροφική ροπή, και ο στρόβιλος αρχίζει να περιστρέφεται αφού ξεπεράσει τη ροπή αντίστασης και τη ροπή τριβής. Όταν οι ροπές φτάνουν στον αγκώνα ισορροπίας, η ταχύτητα περιστροφής είναι σταθερή και η περιστροφική γωνιακή ταχύτητα του στροβίλου είναι γραμμική με τον ρυθμό ροής. Ο μαγνήτης στον περιστρεφόμενο δίσκο μετάδοσης αλλάζει περιοδικά την απροθυμία του εκκεντρικού, προκαλώντας έτσι ροή όγκου ροής με το ρευστό και στα δύο άκρα του αισθητήρα. Το σήμα παλμού, το οποίο ενισχύεται, φιλτράρεται, διαμορφώνεται και μετά αποστέλλεται στον μετατροπέα για επεξεργασία, ενώ ο αθροιστής δείχνει απευθείας τη ροή όγκου και τον όγκο του υγρού.
Μετρητής ροής αερίου στροβίλου σύνδεσης

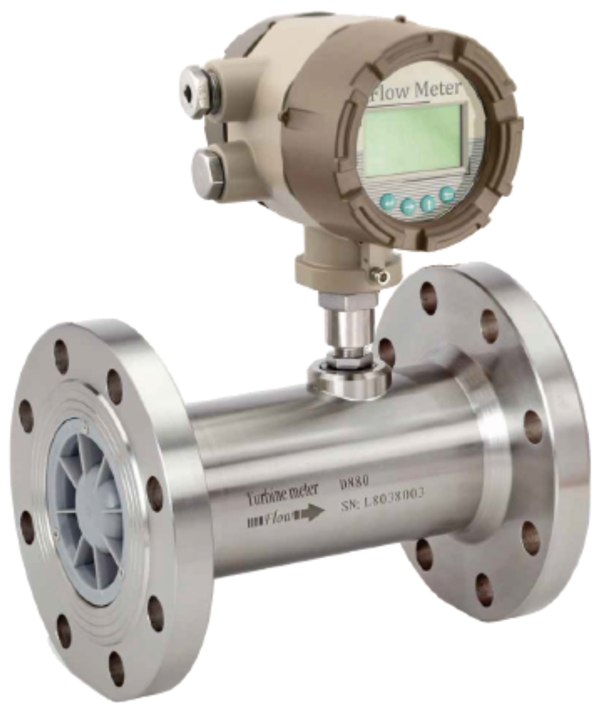

Flange Connection Gas turbine Flow meter
|
Size (mm) |
Normal Flow Range (m3/h) |
Max Pressure Loss (Kpa) |
|
|
20 |
S |
2-20 |
1.5 |
|
25 |
S |
4-40 |
1.5 |
|
40 |
S |
6-65 |
1.5 |
|
50 |
S1 |
7-70 |
1.2 |
|
S2 |
10-100 |
1.4 |
|
|
80 |
S1 |
13-250 |
1.0 |
|
S2 |
20-400 |
2.0 |
|
|
100 |
S1 |
20-400 |
1.0 |
|
S2 |
32-650 |
1.5 |
|
|
150 |
S1 |
50-1000 |
1.0 |
|
S2 |
80-1600 |
2.0 |
|
|
200 |
S1 |
80-1600 |
0.8 |
|
S2 |
130-2500 |
1.5 |
|
|
250 |
S1 |
130-2500 |
0.8 |
|
S2 |
200-4000 |
2.0 |
|
|
300 |
S |
200-4000 |
1.0 |
|
350 |
S |
400-8000 |
1.5 |
|
400 |
S |
650-13000 |
2.0 |
|
Accuracy |
1.5%（1.0%is available upon request） |
||
Σημείωση: Η μέγιστη απώλεια πίεσης είναι η απώλεια πίεσης του μετρητή ροής αέρα όταν εργάζεστε στο μέγιστο σημείο ροής, το μέσο είναι αέρας σε κανονική θερμοκρασία.
|
Medium |
Clean gas at low or middle flow rate |
||
|
Standard |
Measurement of gas flow in closed pipes-Turbine flowmeter (GB/T1 8940-2003) |
||
|
Size& Process Connection |
Flange |
Stainless steel body |
DN20-DN300 |
|
Carbon steel body |
DN350,DN400 |
||
|

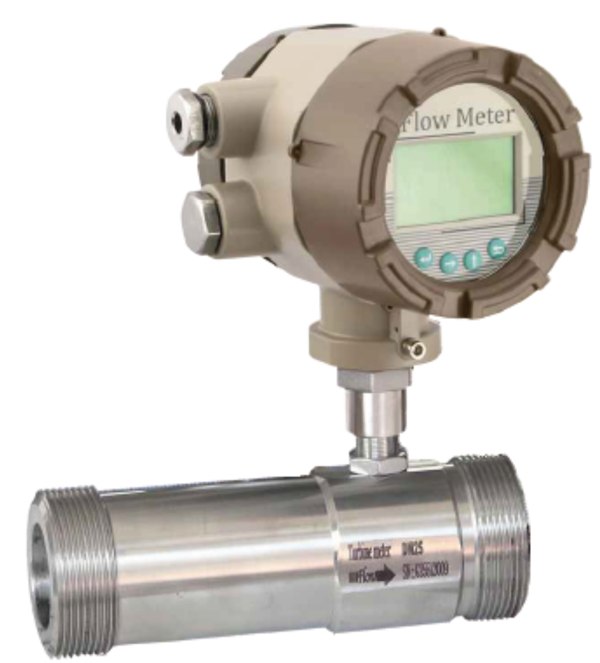

Thread |
Stainless steel body |
DN20,DN25,DN40,DN50 |
|
|
Flange Standard |
Standard |
GB/T9113-2000 |
|
|
Option |
ANSI, JIS ,DIN |
||
|
Thread |
Standard |
BSPP(male) |
|
|
Option |
BSPP(F),NPT.,etc |
||
|
Connection |
Material |
Size |
Normal Pressure Rating |
Option |
|
Flange |
Stainless steel |
DN20-DN100 |
1.6Mpa |
≤6.3Mpa |
|
DN150-DN200 |
≤4.0Mpa |
|||
|
DN250-DN300 |
≤2.5Mpa |
|||
|
Carbon steel |
DN250-DN400 |
- |
||
|
Thread |
Stainless steel |
DN20-DN50 |
≤4.0Mpa |
|
Type |
Body |
Rotor |
|
|
Thread |
304 Stainless steel (DN20-DN50) |
Aluminium alloy |
|
|
Flange |
304 Stainless steel (DN20-DN300) |
Carbon Steel (DN350,DN400) |
|
Σημείωση:
Υλικό ίσιωμα: DN20-DN150, ABS, DN200 Κράμα αλουμινίου από χυτοσίδηρο
Περίβλημα πομπού μετρητή αερίου: Κράμα αλουμινίου χυτού
|
Power Supply |
DC24V |
3.6Vlithium battery |
|
Consumption |
< 2W |
< 700μA |
|
Protection level |
IP65 |
|
|
Explosion Proof |
Exd IICT6 Gb |
|
|
Electrical Port |
M20*1.5 (F) |
|
|
Calibration Condition |
Calibration Equipment |
1.Master Meter calibrationfacility 2.Sonic nozzle gas flow calibrationfacility 3.Bell prover gas calibration facility |
|
Environment |
Temperature: 20℃ |
|
|
Relative Humidity: 75% |
||
|
Operation |
Medium temperature: -20 ~80℃ Atmospheric pressure: 86Kpa-106Kpa Environmenttemperature:-20 ~60℃ Relative Humidity5%-90% |
|
