Μετρητής ροής στροβίλου

Ηλεκτρονικός μετρητής ροής στροβίλου για εφαρμογές αερίου και υγρού

Οι μετρητές ροής στροβίλου είναι ένα από τα πιο ευρέως χρησιμοποιούμενα και αξιόπιστα όργανα για τη μέτρηση ογκομετρικής ροής. Με τον απλό σχεδιασμό τους, την υψηλή ακρίβεια και την προσιτή τιμή τους, οι μετρητές ροής στροβίλου έχουν γίνει απαραίτητοι σε βιομηχανίες όπως έλαιο και αέριο, νερό και λύματα, χημικά, τρόφιμα και ποτά, και παραγωγή ενέργειας. Ανάλογα με το μέσο, ​​οι μετρητές στροβίλου χωρίζονται σε μετρητές ροής αεριοστροβίλου και μετρητές ροής υγροστροβίλου, και οι δύο διαθέσιμοι σε μεγάλη ποικιλία μεγεθών, συνδέσεων και επιλογών ψηφιακής εξόδου. Για μια πιο λεπτομερή εισαγωγή, επισκεφθείτε την ιστοσελίδα Τι είναι ο μετρητής ροής στροβίλου;

Ηλεκτρονικός μετρητής ροής αεριοστροβίλου

Ενα ηλεκτρονικός μετρητής ροής στροβίλου για αέριο (γνωστό και ως μετρητής TUF ή αεριοστροβίλου) έχει σχεδιαστεί για ακριβή μέτρηση αερίου. Αυτά τα ανθεκτικά όργανα συμμορφώνονται με τα διεθνή πρότυπα και δοκιμάζονται πριν από την αποστολή για να εξασφαλιστεί κορυφαία απόδοση.

• Ακρίβεια: 1,0–1,5% της ένδειξης, Discover πώς να επιτύχετε ακόμη καλύτερη ακρίβεια εδώ
• Ονομαστικές πιέσεις: Τυπικό PN16, προαιρετικά σχέδια υψηλής πίεσης 300 PSI, 300LB ή 600LB
• Τροφοδοσία: Τροφοδοσία με μπαταρία ή τροφοδοσία βρόχου 24 VDC
• Έξοδοι: 4–20mA, παλμός, RS485 MODBUS RTU ή επικοινωνία HART
• Οθόνη: LCD που δείχνει στιγμιαίο ρυθμό ροής αερίου και συνολικό όγκο

Η προαιρετική λειτουργία EVC (Ηλεκτρονική Διόρθωση Όγκου) ενσωματώνει αισθητήρες θερμοκρασίας (RTD) και πίεσης για αντισταθμισμένη, διορθωμένη μέτρηση αερίου.

Τυπικές εφαρμογές αερίου

Οι μετρητές αεριοστροβίλων είναι κατάλληλοι για:

• Φυσικό αέριο , βιοαέριο , μεθάνιο, συμπιεσμένο φυσικό αέριο (CNG), Υγραέριο
• Βιομηχανικά αέρια: Αέρας , άζωτο (N₂) , οξυγόνο (O₂), ήλιο (He), διοξείδιο του άνθρακα (CO₂) , αιθυλένιο (C₂H₄)
• Αέρια υδρογονανθράκων: προπάνιο, βουτάνιο
• Πεπιεσμένος αέρας και αέρια διεργασιών

Συνήθη μεγέθη και εύρη μετρητών ροής αερίου

• Πομπός ροής αερίου 1": 42–420 LPM
• 2” (DN50): 10–100 m³/h
• 3” (DN80) : 5,5–111 L/s
• 4” (DN100): 20–400 m³/h
• 6” (DN150): 50–1000 m³/h
• 8” (DN200): 80–1600 m³/h
• 10” (DN250): 200–4000 m³/h
• 12” (DN300): 188–3825 CFM

Ηλεκτρονικός μετρητής ροής υγρού στροβίλου

Ένας μετρητής ροής υγρού στροβίλου χρησιμοποιεί την κινητική ενέργεια του ρευστού για να περιστρέψει έναν ρότορα μέσα στο σώμα του μετρητή. Η ταχύτητα του ρότορα είναι άμεσα ανάλογη με την ταχύτητα ροής, επιτρέποντας την ακριβή ογκομετρική μέτρηση της ροής.

• Ακρίβεια: 0,5–1,0%
• Όριο θερμοκρασίας αισθητήρα ροής: Υψηλή θερμοκρασία έως 150 °C
• Υλικά αισθητήρα ροής: Ανοξείδωτο ατσάλι 304 ή 316
• Συνδέσεις: Σπείρωμα (NPT/BSP), πλακίδιο, φλάντζα (ANSI, JIS, DIN) ή αισθητήρας ροής στροβίλου υγιεινού τύπου τριπλής σφιγκτήρα
• Τροφοδοσία: Μπαταρία λιθίου 3,6V, 24 VDC ή 220V AC
• Έξοδοι πομπού ροής στροβίλου :Παλμός (PNP/NPN), συχνότητα, 4–20mA, HART, MODBUS RTU

Εφαρμογές υγρών

Οι μετρητές υγρών με στρόβιλο χρησιμοποιούνται ευρέως σε καθαρά, μη διαβρωτικά υγρά όπως:

• Νερό Νερό βρύσης, νερό RO, μαλακό νερό , απεσταγμένο νερό, απιονισμένο νερό , συμπύκνωμα
• Καύσιμα και ελαιογραφίες : Ντίζελ , βιοντίζελ , μαζούτ, βενζίνη, πετρέλαιο , καύσιμο αεριωθούμενων, φυτικό έλαιο, φοινικολεΐνη, βρώσιμα έλαια, λάδι καρύδας
• Χημικά: Οξικό οξύ , αιθυλική αλκοόλη, ακετόνη, τολουΐνη , ξυλόλιο , οξικός βουτυλεστέρας
• Τρόφιμα & ποτά: Γάλα, αλκοόλ, βρώσιμα έλαια, βότανο , Μετρητής ροής φυτικού ελαίου

Διαθέσιμα μεγέθη

Από μετρητές ροής μικροστροβίλων (1/8”, 1/4”, 3/8”, 1/2”) για μέτρηση χαμηλής ροής, έως βιομηχανικά μεγέθη (3/4”, 1”, DN50, DN80, DN100, DN150, DN200, DN300).

Για πιο συχνές ερωτήσεις και λεπτομερείς τεχνικές απαντήσεις σχετικά με τους μετρητές ροής υγρού στροβίλου, ανατρέξτε στην ιστοσελίδα μας Συχνές ερωτήσεις για τον μετρητή ροής υγρού στροβίλου σειράς SLW.

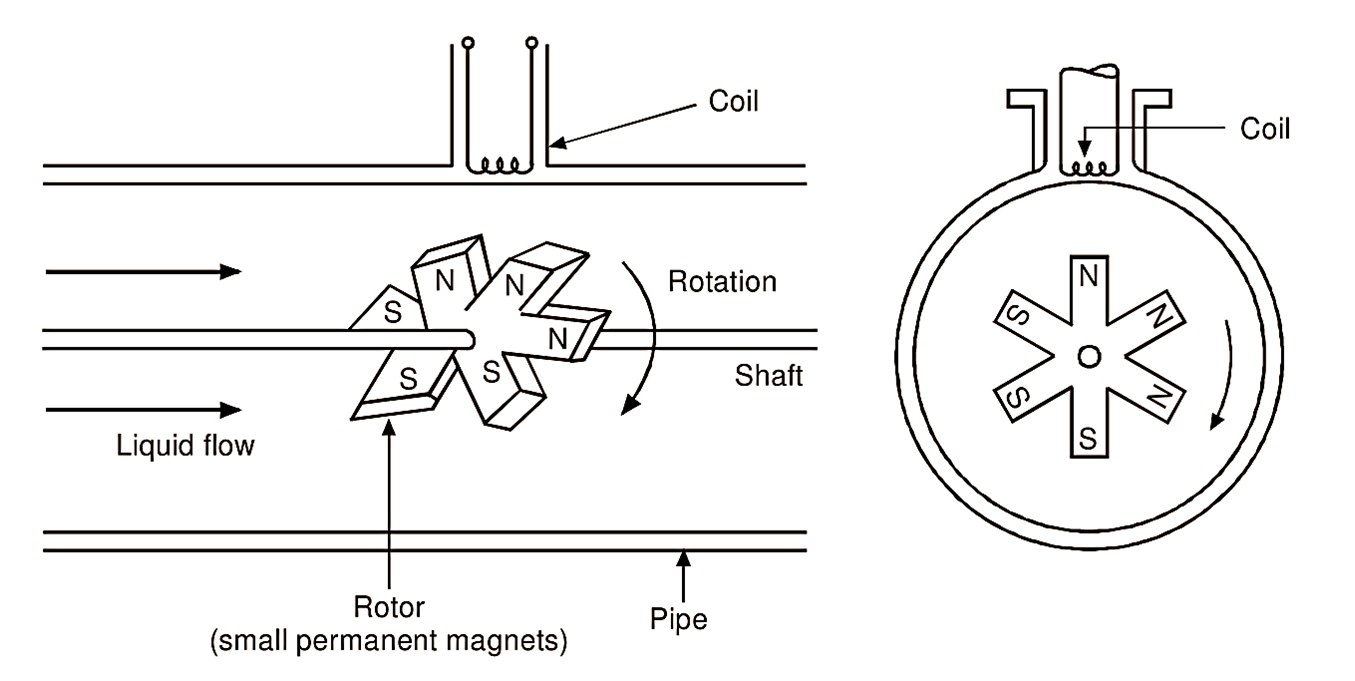

Πώς λειτουργεί ένας μετρητής ροής στροβίλου



Η αρχή λειτουργίας ενός μετρητή ροής στροβίλου είναι απλή αλλά αποτελεσματική:

1. Το μέσο εισέρχεται στο σώμα ροής και κινεί τα πτερύγια του ρότορα.
2. Η ταχύτητα περιστροφής είναι ανάλογη με την ταχύτητα του ρευστού και τον ογκομετρικό ρυθμό ροής.
3. Καθώς κάθε λεπίδα διέρχεται από τον μαγνητικό συλλέκτη, παράγει έναν παλμό τάσης.
4. Ο ηλεκτρονικός πομπός μετατρέπει αυτούς τους παλμούς σε ρυθμό ροής και συνολικό όγκο.

Για να διασφαλιστεί η ομαλή λειτουργία, χρησιμοποιούνται σχεδιασμοί χαμηλής πτώσης πίεσης και ρουλεμάν ακριβείας. Η σωστή εγκατάσταση αποφεύγει τις αναταράξεις και εξασφαλίζει μεγάλη διάρκεια ζωής.

Πλεονεκτήματα των μετρητών ροής στροβίλου

✔ Υψηλή ακρίβεια (0,5–1,5%)
✔ Οικονομικά αποδοτικό σε σύγκριση με άλλες τεχνολογίες ροής
✔ Συμπαγής και στιβαρός σχεδιασμός
✔ Γρήγορος χρόνος απόκρισης
✔ Ευρεία γκάμα επιλογών εξόδου (συχνότητα, αναλογική, ψηφιακή, MODBUS, HART)
✔ Κατάλληλο για αγώγιμα και μη αγώγιμα υγρά
✔ Διατίθεται σε συνδέσεις υγιεινής, με σπείρωμα, με φλάντζα και με πλακίδια
Για περισσότερες λεπτομέρειες σχετικά με τα οφέλη και τη σωστή χρήση τους, δείτε το Πλεονεκτήματα και χρήση του μετρητή ροής στροβίλου

Περιορισμοί και Κίνδυνοι

• Η ακρίβεια μειώνεται σε πολύ χαμηλούς ρυθμούς ροής. Η Silver Automation Instruments παρέχει εξατομικευμένες λύσεις για εφαρμογές μικροροής και χαμηλής ροής — δείτε λεπτομέρειες εδώ: Μετρητής ροής χαμηλής ροής.
• Φθορά των ρουλεμάν με την πάροδο του χρόνου, ειδικά με μη λιπαντικά υγρά. Αν ψάχνετε για ένα μετρητή ροής χωρίς κινούμενα μέρη, παρακαλούμε επικοινωνήστε μαζί μας
  και θα σας βοηθήσουμε να επιλέξετε τη σωστή λύση.
• Δεν είναι κατάλληλο για βρώμικα ή πολτώδη υγρά , αλλά προσφέρουμε εξειδικευμένες λύσεις ροής πολτού: Μετρητής ροής πολτού.
• Δεν μπορεί να χειριστεί διφασική ροή (μείγμα αερίου-υγρού)
• Περιορισμένο εύρος θερμοκρασίας σε σύγκριση με τις προηγμένες τεχνολογίες. αλλά για εφαρμογές υψηλής θερμοκρασίας προσφέρουμε λύσεις: Μετρητής ροής υψηλής θερμοκρασίας

Βιομηχανίες που χρησιμοποιούν μετρητές ροής στροβίλων

• Πετρέλαιο & Φυσικό Αέριο Μεταβίβαση φύλαξης φυσικού αερίου, πετρελαίου, καυσίμων, ντίζελ , καύσιμο αεριωθούμενων
• Νερό & Λύματα: Παρακολούθηση καθαρού νερού, νερού RO, απιονισμένου νερού
• Χημική: Μέτρηση διαλύτες , αλκοόλες , οξέα και υγρά διεργασίας
• Τρόφιμα & Ποτά: Γάλα, βρώσιμα έλαια, αλκοόλ, φοινικέλαιο , ιχθυέλαιο και υγιεινά υγρά
• Παραγωγή ενέργειας και αεροδιαστημική: Νερό ψύξης, κρύο νερό , τροφοδοσία καυσίμου, πάγκοι δοκιμών

Τιμή μετρητή ροής στροβίλου

Το κόστος ενός μετρητή ροής στροβίλου εξαρτάται από:

• Τύπος μέσου: Μετρητής αεριοστροβίλου έναντι μετρητή υγρού στροβίλου
• Μέγεθος: Από μικροαισθητήρες ροής έως βιομηχανικούς μετρητές DN300
• Ηλεκτρονικά: Τοπική οθόνη, ψηφιακή έξοδος, επιλογές MODBUS/HART
• Βαθμολογία πίεσης και θερμοκρασίας: Τυπικές έναντι εκδόσεων υψηλής πίεσης/υψηλής θερμοκρασίας
• Υλικό: SS304, SS316 ή ειδικά κράματα

Η Silver Automation Instruments παρέχει προσιτές εναλλακτικές λύσεις σε σχέση με τις κορυφαίες μάρκες (π.χ. Cameron Nuflo, Blancett, Daniel, Omega, Badger, Emerson, K24), διατηρώντας παράλληλα αξιόπιστη απόδοση.
Για μια πιο λεπτομερή ματιά στους βασικούς παράγοντες που επηρεάζουν την τιμολόγηση των μετρητών ροής στροβίλων, επισκεφθείτε την ιστοσελίδα μας λεπτομερής οδηγός .

Οδηγίες εγκατάστασης μετρητή ροής στροβίλου

Η σωστή εγκατάσταση είναι κρίσιμη για τη διασφάλιση της ακρίβειας και της μακροζωίας των μετρητών ροής αεριοστροβίλων. Για εφαρμογές υγρών, οι μετρητές θα πρέπει να εγκαθίστανται σε ευθύγραμμο τμήμα σωλήνα με ελάχιστη διαταραχή ροής, αποφεύγοντας τις αντλίες, τις βαλβίδες ή τους αγκώνες πολύ κοντά στον μετρητή. Για τους μετρητές ροής αεριοστροβίλων, θα πρέπει να δίνεται ιδιαίτερη προσοχή στην πίεση, τη θερμοκρασία και την καθαριότητα του αγωγού για την αποφυγή σφαλμάτων μέτρησης και πρόωρης φθοράς. Η τήρηση των βέλτιστων πρακτικών βοηθά στη μεγιστοποίηση της απόδοσης και στη μείωση των αναγκών συντήρησης. Μάθετε περισσότερα στο Οδηγός εγκατάστασης μετρητή ροής υγρού στροβίλου και Συμβουλές εγκατάστασης μετρητή ροής αεριοστροβίλου .

Σύναψη

Ο μετρητής ροής στροβίλου παραμένει μια από τις πιο πρακτικές και οικονομικές λύσεις για τη μέτρηση της ροής αερίων και υγρών. Με την υψηλή ακρίβεια, την γρήγορη απόκριση και την ευελιξία του, εξακολουθεί να αποτελεί μια προτιμώμενη επιλογή στις βιομηχανίες πετρελαίου και φυσικού αερίου, χημικών, νερού και τροφίμων παγκοσμίως.

Όταν επιλέγετε ένα ροόμετρο στροβίλου, να καθορίζετε πάντα τον τύπο ρευστού, το εύρος ροής, την πίεση λειτουργίας και τη θερμοκρασία, για να εξασφαλίσετε την καλύτερη απόδοση και τη μακροπρόθεσμη αξιοπιστία.
