Ο μετρητής ροής καυσίμου 3/8" είναι ένα όργανο ακριβείας μέτρησης ροής καυσίμου ειδικά σχεδιασμένο για τη μέτρηση της ροής καυσίμου μικρής διαμέτρου. Το "3/8" στο όνομά του αναφέρεται στο μέγεθος της θύρας σύνδεσης του μετρητή ροής, το οποίο ισοδυναμεί με διάμετρο σωλήνα περίπου 9,525 χιλιοστών (mm). Δηλαδή, υπάρχει πολύ μεγάλη πιθανότητα το μέγεθος του αγωγού που συνδέει αυτόν τον μετρητή ροής να είναι επίσης 3/8". Αυτός ο συμπαγής μετρητής ροής παίζει αναντικατάστατο ρόλο σε καταστάσεις όπου απαιτείται ακριβής παρακολούθηση εφαρμογών καυσίμου χαμηλής ροής.
Ο μετρητής ροής 3/8” αναφέρεται στη θύρα σύνδεσης του αισθητήρα ροής που είναι 3/4” ίντσας
Από τεχνικής άποψης, οι μετρητές ροής καυσίμου 3/8" χρησιμοποιούν συνήθως αρχές μέτρησης υψηλής ακρίβειας, όπως μετρητή ροής στροβίλου , μετρητή ροής με γρανάζια ή μετρητές ροής μάζας Coriolis, για την ακριβή καταγραφή και καταγραφή της στιγμιαίας και αθροιστικής ροής καυσίμου. Το εύρος μέτρησής τους κυμαίνεται γενικά μεταξύ 0,1-30 λίτρα ανά λεπτό (ανάλογα με το μοντέλο), καθιστώντας τους ιδιαίτερα κατάλληλους για την παρακολούθηση συστημάτων καυσίμου μικρής ροής. Τα κύρια υλικά αυτών των μετρητών ροής είναι συχνά ανοξείδωτος χάλυβας, κράμα αλουμινίου ή πλαστικά μηχανικής υψηλής αντοχής, εξασφαλίζοντας ανθεκτικότητα και χημική συμβατότητα με το καύσιμο.

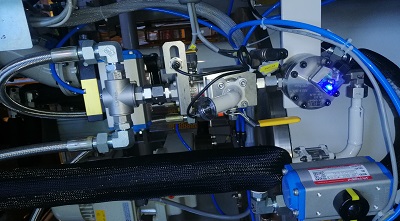

Ροόμετρο 3/8 ίντσας για την παρακολούθηση μικρών συστημάτων καυσίμου
Πού χρησιμοποιούνται οι μετρητές ροής καυσίμου 3/8";
Οι μετρητές ροής καυσίμου 3/8" χρησιμοποιούνται ευρέως σε διάφορους βιομηχανικούς τομείς λόγω της μικρής τους διαμέτρου και των χαρακτηριστικών υψηλής ακρίβειας.
1. Αεροπορικός τομέας: Χρησιμοποιείται για μικρά αεροσκάφη, drones και συστήματα καυσίμου ελικοπτέρων, παρακολουθώντας τους ρυθμούς κατανάλωσης καυσίμου του κινητήρα για να διασφαλιστεί η ασφάλεια και η οικονομία πτήσης. Στις εφαρμογές της αεροπορίας, η αξιοπιστία και η ακρίβεια των μετρητών ροής είναι ζωτικής σημασίας και οποιοδήποτε σφάλμα μέτρησης μπορεί να οδηγήσει σε σοβαρά σφάλματα υπολογισμού καυσίμου.
2. Δοκιμές αυτοκινήτων: Χρησιμοποιούνται στην ανάπτυξη κινητήρων και στις δοκιμές απόδοσης για την ακριβή μέτρηση των χαρακτηριστικών ροής των συστημάτων ψεκασμού καυσίμου. Οι αυτοκινητοβιομηχανίες και τα ιδρύματα έρευνας και ανάπτυξης χρησιμοποιούν αυτά τα δεδομένα για να βελτιστοποιήσουν τον σχεδιασμό του κινητήρα, να βελτιώσουν την απόδοση καυσίμου και να ανταποκριθούν στα ολοένα και αυστηρότερα πρότυπα εκπομπών.
3. Βιομηχανικός εξοπλισμός καύσης: Παρακολούθηση παροχής καυσίμου για μικρούς λέβητες, γεννήτριες και βιομηχανικά συστήματα θέρμανσης. Αυτές οι εφαρμογές απαιτούν συνεχή και σταθερή παροχή καυσίμου και οι μετρητές ροής βοηθούν τους χειριστές να διατηρούν τη βέλτιστη απόδοση καύσης.

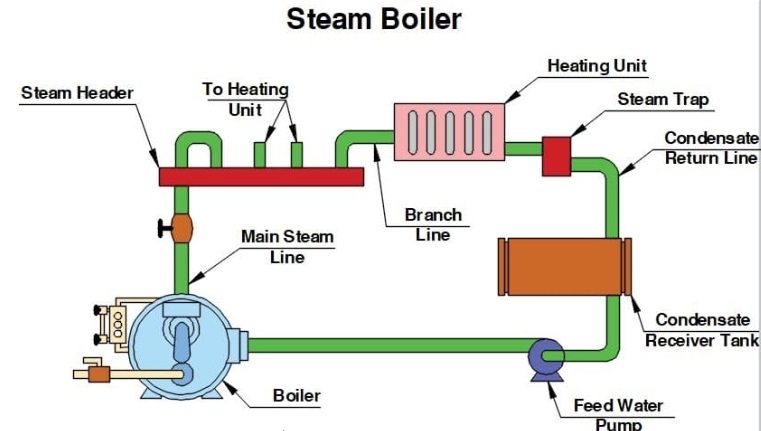

Οι μικροί λέβητες μπορεί να χρειάζονται μετρητή ροής καυσίμου 3/8"
4. Εργαστηριακή έρευνα: Παροχή ακριβών δεδομένων ροής σε επιστημονικά ερευνητικά έργα, όπως δοκιμές αποτελεσματικότητας προσθέτων καυσίμου και ανάπτυξη νέων κινητήρων. Οι μετρητές ροής ερευνητικής ποιότητας συχνά απαιτούν υψηλότερη ακρίβεια και πιο σύνθετες λειτουργίες εξόδου δεδομένων.

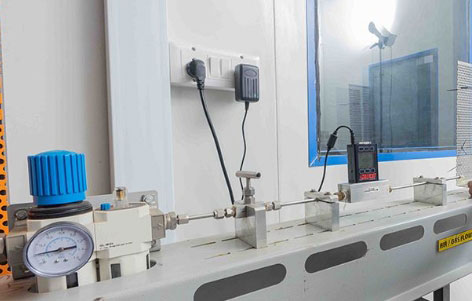

Ροόμετρο 3/8 ίντσας για εργαστηριακή έρευνα
5. Σύστημα Βοηθητικής Ισχύος Πλοίου: Χρησιμοποιείται για την παρακολούθηση καυσίμων βοηθητικών κινητήρων σε μικρά ή μεγάλα σκάφη, συμβάλλοντας στη βελτιστοποίηση της χρήσης καυσίμων και των σχεδίων πλοήγησης.

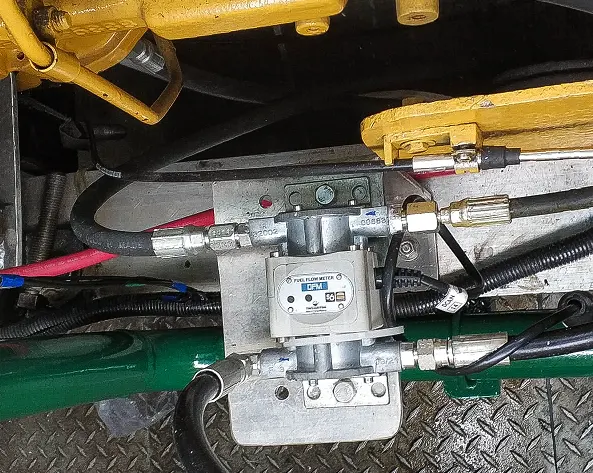

Μικρός μετρητής ροής 3/8” ιντσών για μέτρηση καυσίμου σκάφους
Ποιες είναι οι τεχνικές δυσκολίες στη μέτρηση καυσίμου χαμηλής ροής;
Η μέτρηση της ροής καυσίμου μικρής διαμέτρου αντιμετωπίζει πολλαπλές τεχνικές προκλήσεις: Το ζήτημα της ευαισθησίας που προκαλείται από την εξαιρετικά χαμηλή κυκλοφορία είναι η κύρια δυσκολία. Σε διάμετρο 3/8 ιντσών, ο ρυθμός ροής καυσίμου μπορεί να είναι πολύ αργός, όπως μόνο 10 ml/min ή 50 ccm, και οι παραδοσιακές τεχνικές μέτρησης ροής ενδέχεται να μην είναι σε θέση να ανιχνεύσουν με ακρίβεια τέτοια ασθενή σήματα ροής, για παράδειγμα οι μετρητές ροής στροβίλου ή οι μετρητές περιστροφής μεταλλικών σωλήνων . Αυτό απαιτεί οι μετρητές ροής να έχουν εξαιρετικά υψηλή ευαισθησία, ικανούς να διακρίνουν μικρές αλλαγές ροής διατηρώντας παράλληλα τη σταθερότητα της μέτρησης.
Ο αντίκτυπος των αλλαγών στα χαρακτηριστικά των καυσίμων δεν μπορεί να αγνοηθεί. Διαφορετικοί τύποι καυσίμων (όπως βενζίνη, ντίζελ, κηροζίνη αεροπορίας κ.λπ.) έχουν διαφορετικά χαρακτηριστικά ιξώδους, πυκνότητας και λίπανσης, τα οποία αλλάζουν με τη θερμοκρασία και επηρεάζουν άμεσα την ακρίβεια μέτρησης των ροόμετρων. Ένας υψηλής ποιότητας ροόμετρο καυσίμου 3/8" πρέπει να είναι σε θέση να αντισταθμίζει αυτές τις αλλαγές στις φυσικές ιδιότητες ή να διατηρεί σταθερή απόδοση μέτρησης σε διάφορους τύπους καυσίμων.
Οι περιορισμοί στις συνθήκες εγκατάστασης έχουν αυξήσει τη δυσκολία της εφαρμογής. Τα συστήματα μικρής διαμέτρου έχουν συνήθως περιορισμένο χώρο και απαιτούν συμπαγείς κατασκευές μετρητών ροής χωρίς υπερβολική απώλεια πίεσης λόγω εγκατάστασης. Επιπλέον, περιβαλλοντικοί παράγοντες, όπως οι κραδασμοί των αγωγών και οι διακυμάνσεις της θερμοκρασίας, έχουν σημαντικότερο αντίκτυπο στη μέτρηση μικρής ροής και απαιτείται ειδικός σχεδιασμός για την εξάλειψη αυτών των επιπτώσεων.
Τα συστήματα μικρής διαμέτρου έχουν περιορισμένο χώρο
Η διατήρηση της μακροπρόθεσμης σταθερότητας αποτελεί μια ακόμη πρόκληση για τη μέτρηση μικρής ροής. Το καύσιμο μπορεί να περιέχει μικρά σωματίδια ή ακαθαρσίες που μπορεί να επηρεάσουν τα μηχανικά εξαρτήματα ή τους αισθητήρες του ροόμετρου με την πάροδο του χρόνου. Ένας εξαιρετικός ροόμετρο καυσίμου 3/8" πρέπει να έχει ικανότητα αυτοκαθαρισμού ή σχεδιασμό κατά της ρύπανσης για να διασφαλίζει μακροπρόθεσμη αξιοπιστία.
Λύση μετρητή ροής καυσίμου 3/8” από το silverinstruments.com

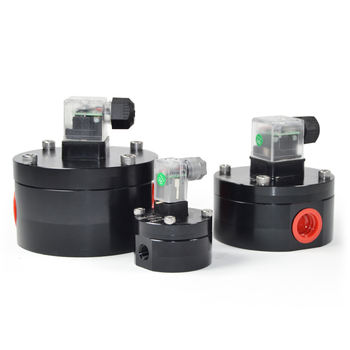

Η Silver Instruments έχει αναπτύξει μια σειρά από μικρομετρικά ροόμετρα θετικής μετατόπισης για να παρέχει επαγγελματικές λύσεις για τις προκλήσεις της μέτρησης καυσίμου μικρής ροής που αναφέρθηκαν παραπάνω. Αυτή η σειρά μετρητών ροής είναι ιδιαίτερα κατάλληλη για εφαρμογές αγωγών καυσίμου 3/8" και διαθέτει πολλά εξαιρετικά χαρακτηριστικά:
Το βασικό πλεονέκτημα αυτού του ροόμετρου είναι η δυνατότητα μέτρησης υψηλής ακρίβειας. Υιοθετώντας την αρχή της ακριβούς μέτρησης ροής με οβάλ γρανάζια (ροόμετρο θετικής εκτόπισης), μπορεί να διατηρήσει ακρίβεια ένδειξης ± 1% ακόμη και σε εξαιρετικά χαμηλούς ρυθμούς ροής, όπως 0,5 ccm (ml/min), ικανοποιώντας τις αυστηρότερες απαιτήσεις παρακολούθησης ροής καυσίμου. Το εύρος μέτρησης είναι μόλις 0,1 λίτρα ανά λεπτό, καλύπτοντας πλήρως το εύρος ροής ενός τυπικού συστήματος καυσίμου 3/8". Παρακάτω παραθέτουμε το εύρος ροής του μικρού ροόμετρου θετικής εκτόπισης της σειράς LC-M που μπορεί να χειριστεί:
Flow meter Code
Flow Range
LC-M2
0.5-150 ml/min
LC-M5.2
1-400 ml/min
LC-M5.1
1~800ml/min
LC-M6
0.5~100 L/H
LC-M9
6~600 L/H
LC-M12
0.3~30 L/min
LC-M25
0.5~100L/min
Ο μικρός δομικός σχεδιασμός του μετρητή ροής λαμβάνει πλήρως υπόψη τα χαρακτηριστικά εφαρμογής σωλήνων μικρής διαμέτρου 3/8 ιντσών. Το συμπαγές μέγεθος διευκολύνει την εγκατάσταση σε περιβάλλοντα περιορισμένου χώρου και ο βελτιστοποιημένος σχεδιασμός καναλιού ροής ελαχιστοποιεί την απώλεια πίεσης, αποφεύγοντας την επίδραση στην κανονική πίεση λειτουργίας του αρχικού συστήματος καυσίμου. Το προϊόν προσφέρει πολλαπλές επιλογές διασύνδεσης που μπορούν εύκολα να ενσωματωθούν σε υπάρχοντα συστήματα σωληνώσεων 3/8", για παράδειγμα βίδα, φλάντζα, συμπίεση.

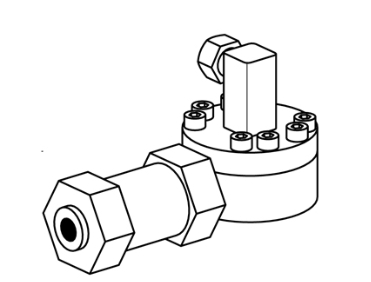

Μικρός και συμπαγής σχεδιασμός μετρητή ροής καυσίμου 3/8”
Η επιλογή υλικών για τους αισθητήρες ροής αντικατοπτρίζει επαγγελματικές παραμέτρους. Τα εξαρτήματα που έρχονται σε επαφή με το καύσιμο είναι κατασκευασμένα από ανοξείδωτο χάλυβα ή αλουμίνιο και ειδικά σύνθετα υλικά για να εξασφαλίζεται μακροπρόθεσμη αντοχή στη διάβρωση και σταθερότητα διαστάσεων. Ο μικρός μετρητής ροής σειράς LC-M έχει υποβληθεί σε αυστηρές δοκιμές στεγανοποίησης για την εξάλειψη του κινδύνου διαρροής καυσίμου και πληροί τα πρότυπα βιομηχανικής ασφάλειας.
Πλούσια και πρακτική λειτουργική διαμόρφωση. Εκτός από τη βασική μέτρηση ροής, μπορεί επίσης να παρέχει διάφορες λειτουργικές επιλογές όπως έλεγχο παρτίδας, MODBUS RS485, έξοδο παλμών και έξοδο αναλογικού σήματος για να καλύψει τις ανάγκες διαφορετικών σεναρίων εφαρμογών. Ο φιλικός προς το χρήστη σχεδιασμός διεπαφής απλοποιεί τις ρυθμίσεις παραμέτρων και τις λειτουργίες ανάγνωσης δεδομένων.
Επιλογή με φιλικό προς το χρήστη σχεδιασμό διεπαφής για μετρητή ροής καυσίμου 3/4”
Πώς να επιλέξετε έναν κατάλληλο μετρητή ροής καυσίμου 3/8”;
Κατά την επιλογή ενός μετρητή ροής καυσίμου 3/8", θα πρέπει να λαμβάνονται υπόψη οι ακόλουθοι βασικοί παράγοντες:
1. Αντιστοίχιση εύρους ροής: Βεβαιωθείτε ότι οι ελάχιστες και μέγιστες παροχές του επιλεγμένου μοντέλου καλύπτουν τις πραγματικές απαιτήσεις εφαρμογής και ότι ο ιδανικός ρυθμός ροής λειτουργίας θα πρέπει να κυμαίνεται μεταξύ 20% και 80% του εύρους και ότι ο λόγος μείωσης για μικρό μετρητή ροής καυσίμου είναι 10:1, δηλαδή εάν η μέγιστη ροή σας είναι 100 ml/min, τότε η ελάχιστη ροή που μπορεί να διασφαλίσει η ακρίβεια είναι 10 ml/min.
2. Συμβατότητα τύπου καυσίμου: Επιβεβαιώστε ότι το ροόμετρο καυσίμου 3/8” είναι κατάλληλο για τον συγκεκριμένο τύπο καυσίμου που μετράται, λαμβάνοντας υπόψη το εύρος ιξώδους και τη χημική συμβατότητα.

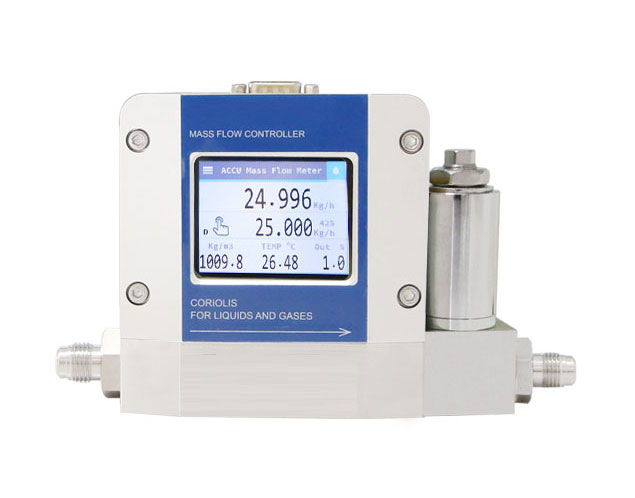

3. Απαιτήσεις Επιπέδου Ακρίβειας: Επιλέξτε ένα κατάλληλο επίπεδο ακρίβειας με βάση τη σημασία της εφαρμογής. Οι εργαστηριακές εφαρμογές συνήθως απαιτούν υψηλότερη ακρίβεια από την βιομηχανική παρακολούθηση. Το silverinstruments.com διαθέτει αρκετές επιλογές για μετρητή ροής καυσίμου 3/8”, από μετρητή ροής Coriolis έως μετρητή ροής θετικής εκτόπισης με διαφορετικούς προϋπολογισμούς.
4. Τύπος σήματος εξόδου: Παρέχουμε ψηφιακό μετρητή ροής καυσίμου, επιλέξτε αναλογικές (4-20mA/0-10V) ή παλμικές εξόδους PNP ή NPN ή ψηφιακή επικοινωνία (MODBUS RS485, κ.λπ.) σύμφωνα με τις απαιτήσεις του συστήματος συλλογής δεδομένων.
Ρύθμιση μετρητή ροής καυσίμου MODBUS RTU 3/8”
5. Προσαρμοστικότητα στο περιβάλλον: Λάβετε υπόψη τη θερμοκρασία, την υγρασία, τους κραδασμούς και άλλες συνθήκες του εργασιακού περιβάλλοντος και επιλέξτε προϊόντα με αντίστοιχα επίπεδα προστασίας.
Η σωστή εγκατάσταση είναι εξίσου σημαντική για τη διασφάλιση της ακρίβειας των μετρήσεων. Χρησιμοποιήστε κατάλληλη υποστήριξη για να στερεώσετε τον αγωγό, ώστε να μειωθεί η επίδραση των κραδασμών. Η τακτική συντήρηση περιλαμβάνει τον έλεγχο της κατάστασης του φίλτρου, την επαλήθευση της μηδενικής απόκλισης και τη βαθμονόμηση της ακρίβειας, κάτι που μπορεί να παρατείνει σημαντικά τη διάρκεια ζωής του ροόμετρου και να διατηρήσει την αξιοπιστία των μετρήσεων.
Με τη συνεχή βελτίωση των απαιτήσεων απόδοσης καυσίμου και τους ολοένα και πιο αυστηρούς κανονισμούς εκπομπών, η τεχνολογία μέτρησης καυσίμου μικρής ροής θα συνεχίσει να αναπτύσσεται. Ως επαγγελματικό εργαλείο σε αυτόν τον τομέα, η σημασία των μετρητών ροής καυσίμου 3/8" θα ενισχυθεί περαιτέρω, παρέχοντας βασική υποστήριξη δεδομένων για βελτιστοποίηση εξοικονόμησης ενέργειας και ακριβή έλεγχο σε διάφορους κλάδους.
