Οβάλ μετρητής ροής γραναζιού

Επισκόπηση

Η σειρά LC οβάλ μετρητών ροής με γρανάζια είναι ένας θετικός μετρητής εκτόπισης ροής (PD flow meter). Είναι επίσης ένας ενσωματωμένος ογκομετρικός μετρητής ροής. Μετρά τον όγκο ροής με δύο οβάλ γρανάζια· τα γρανάζια περιστρέφονται όταν το ρευστό περνά μέσα από την μετρητική κοιλότητα και ένας μαγνητικός αισθητήρας καταγράφει τον αριθμό περιστροφών, με κάθε περιστροφή να αντιστοιχεί σε σταθερό όγκο ρευστού. Ο αισθητήρας οβάλ γραναζιού έχει απλή κατασκευή αλλά στιβαρό σχεδιασμό για λειτουργία σε δύσκολες συνθήκες. Αυτός ο τύπος οβάλ μετρητή ροής χρησιμοποιείται κυρίως για μέτρηση ροής καυσίμου, βενζίνης, βαρέος μαρινάτου πετρελαίου, ντίζελ, λιπαντικού πετρελαίου, μελάσας, σαλτσών, σιροπών, ρητίνης, κρεμών κ.ά. Οι μετρητές ροής με γρανάζια χρησιμοποιούνται ευρέως στη βιομηχανία, τη ναυτιλία και τη μεταλλουργία. Ο αισθητήρας οβάλ γραναζιού είναι μια οικονομική και αξιόπιστη λύση για τη μέτρηση της ροής καυσίμου και πετρελαίου.
Σχετικό άρθρο:  [Επισκόπηση οβάλ μετρητή ροής με γρανάζια]

Αρχή λειτουργίας οβάλ μετρητή ροής με γρανάζια

Ένας οβάλ μετρητής ροής με γρανάζια λειτουργεί με τη βασική μηχανική δράση του υγρού που κινεί έναν τροχό. Αυτή η αρχή εφαρμόστηκε για πρώτη φορά σε νερόμυλους για άλεσμα σιτηρών.

Η βασική κατασκευή περιλαμβάνει δύο οβάλ γρανάζια με ενωμένα δόντια, εκ των οποίων το ένα περιέχει έναν μαγνήτη σε στιβαρό περίβλημα. Το μετρούμενο υγρό εισέρχεται στην κοιλότητα και ωθεί τα γρανάζια να περιστραφούν μέχρι να εξέλθει. Τα γρανάζια περιστρέφονται σε ρουλεμάν και ο μαγνήτης είναι ανθεκτικός σε χημικές βλάβες.

Το υγρό γεμίζει τα κενά μεταξύ των δοντιών των γραναζιών και του εξωτερικού τοιχώματος του περιβλήματος. Η τριχοειδής δράση παρέχει σφράγιση υγρού, διασφαλίζοντας ακριβή και σταθερό όγκο. Κάθε κοιλότητα γεμίζει και αδειάζει σε σταθερό κύκλο – θετική εκτόπιση.

Κάθε περιστροφή των γραναζιών μετρά τον ίδιο όγκο υγρού. Ένας αισθητήρας στο εξωτερικό της κοιλότητας ανιχνεύει τον παλμό του μαγνήτη που περνά, καταγράφοντας τις περιστροφές. Ο αριθμός των περιστροφών μετρά τον όγκο του υγρού που διέρχεται από τον οβάλ μετρητή ροής. Θέλετε να μάθετε περισσότερα για την αρχή λειτουργίας του οβάλ μετρητή ροής;

Χαρακτηριστικά του οβάλ μετρητή ροής με γρανάζια

✔ Ιδανική επιλογή ως μετρητής ροής υψηλής ιξώδους
✔ Υψηλή ακρίβεια: 0,5% ή επιλογή 0,2%
ml/min μετρητής ροής υγρού διαθέσιμος, μετρητής χαμηλής ροής
✔ Μπορεί να κατασκευαστεί ως μηχανικός ενσωματωμένος μετρητής ροής ή με παλμό ή έξοδο 4-20mA
✔ Διαθέσιμα διάφορα υλικά: χυτοσίδηρος, χυτοσίδηρος, ανοξείδωτο ατσάλι 304 ή 316L
✔ Δεν απαιτείται ευθεία σωλήνωση κατά την εγκατάσταση
✔ Μέγεθος αισθητήρα από DN 2 έως DN200 (οβάλ μετρητής ροής 8 ιντσών)
✔ Οικονομικός μετρητής ροής λαδιού, όπως βαρέος πετρελαίου, καυσίμου, λιπαντικού, ελαφρού πετρελαίου, ντίζελ, φοινικέλαιο, φυτικό λάδι κ.ά.
✔ μηχανικός μετρητής ροής λαδιού
✔ Κάθε μετρητής ροής βαθμονομείται αυστηρά για να διασφαλιστεί η ακρίβεια. Περισσότερες πληροφορίες: [Δείγμα εργοστασιακής βαθμονόμησης οβάλ μετρητή ροής]

Τιμή οβάλ μετρητή ροής με γρανάζια

Η τιμή του οβάλ μετρητή ροής με γρανάζια καθορίζεται από πολλούς παράγοντες:
Μέγεθος μετρητή, από DN2 έως DN200, διαφορετικά μεγέθη έχουν διαφορετικές τιμές.
Υλικό μετρητή: χυτοσίδηρος, χυτοσίδηρος, ανοξείδωτο ατσάλι 304 ή 316, διαφορετικό υλικό διαφορετική τιμή.
Οι λειτουργίες του μετρητή επηρεάζουν επίσης την τιμή.
  • a. Μηχανικός καταγραφέας ή ψηφιακός οβάλ μετρητής με πομπό
  • b. Ψηφιακός οβάλ μετρητής με έξοδο: 4~20mA, HART, Pulse ή RS485
  • c. Τύπος υψηλής ιξώδους ή υψηλής θερμοκρασίας
  • d. Υψηλής πίεσης ή όχι
Ωστόσο, η Silver Automation Instruments παρέχει οικονομικούς οβάλ μετρητές από αξιόπιστους κατασκευαστές οβάλ μετρητών ροής με ταχεία παράδοση.

Εφαρμογές οβάλ μετρητή ροής με γρανάζια

Για τη βιομηχανία καυσίμων και πετρελαίου, οι οβάλ μετρητές ροής είναι η καλύτερη επιλογή για ακριβή ογκομετρική μέτρηση διαφόρων βιομηχανικών υγρών. Αυτοί οι θετικοί μετρητές εκτόπισης, κατασκευασμένοι για μεγάλη διάρκεια ζωής, παρακολουθούν αποτελεσματικά τη ροή καυσίμων, όπως βενζίνη και διάφορα καύσιμα, με μηχανικό ή ψηφιακό καταγραφέα.
Δουλεύουν ιδιαίτερα καλά με δύσκολα ρευστά όπως βαρέος πετρελαίου και ντίζελ χάρη στη στιβαρή κατασκευή τους, που εξασφαλίζει αξιόπιστη λειτουργία σε υψηλές θερμοκρασίες και πιέσεις. Είναι επίσης απαραίτητοι σε χημικές και βιομηχανικές εγκαταστάσεις για τη μέτρηση ρευστών υψηλής ιξώδους, όπως λιπαντικά, μελάσα και ρητίνες.
Οι οβάλ μετρητές ροής παρέχουν επαναλαμβανόμενα, υψηλής ακρίβειας αποτελέσματα που απαιτούνται για τη βελτιστοποίηση της λειτουργίας και τη διασφάλιση ποιότητας, είτε ελέγχετε τη μίξη παχύρρευστων πρόσθετων είτε τη διαχείριση της κατανάλωσης καυσίμου σε στόλους οχημάτων.

Μάθετε περισσότερα για τις λύσεις μέτρησης ροής με οβάλ μετρητή ροής:
[Μηχανικός μετρητής ροής ντίζελ]
[Ψηφιακός μετρητής ροής ντίζελ]
[Θετικός μετρητής εκτόπισης για καύσιμα και πετρέλαια]
[Ενσωματωμένοι μετρητές ροής καυσίμου]
[Οβάλ μετρητής ροής υψηλής ιξώδους]
[Μετρητής ροής γράσου]

Κύριοι τύποι και υλικά των LC οβάλ μετρητών ροής και διάφορες εφαρμογές

LC-A: Οβάλ μετρητής ροής από χυτοσίδηρο, ευρέως εφαρμοζόμενος για υγρά υψηλής ιξώδους ή άλλα μέσα που δεν είναι διαβρωτικά για το υλικό χυτοσιδήρου. Ο οβάλ μετρητής από χυτοσίδηρο είναι κατάλληλος για μέτρηση ροής ναφθάλης, κηροζίνης, ντίζελ, βαρέος πετρελαίου, λιπαντικού, παραφίνης, ασφάλτου, καυσίμου, υδραυλικού λαδιού.

LC-E: Οβάλ μετρητής ροής από χυτοχάλυβα, εφαρμόζεται σε υγρά χαμηλής διαβρωτικότητας με υψηλή πίεση. Ο οβάλ μετρητής από χυτοχάλυβα είναι κατάλληλος για μέτρηση ροής αργού πετρελαίου, ανιλίνης, κηροζίνης, αργού πετρελαίου, καυσίμου, ντίζελ, λιπαντικού και υδραυλικού λαδιού.

LC-B, C: Οβάλ μετρητής από ανοξείδωτο ατσάλι, εφαρμόζεται σε ισχυρά διαβρωτικά υγρά όπως οξέα, αλκάλια, αλμυρά ή οργανικά χημικά. Ο ανοξείδωτος οβάλ μετρητής είναι κατάλληλος για μέτρηση ροής νερού, αμμωνίας, καυστικής σόδας, οξικού οξέος, ακρυλικού οξέος, αιθανόλης, θειικού οξέος, φωσφορικού οξέος, νιτρικού αμμωνίου, χυμού φρούτων, φυτικού λαδιού, φιστικέλαιου, ελαιολάδου, βρώσιμου λαδιού, γάλακτος, μπύρας, βουταδιενίου, τολουολίου, ξυλενολίου, και ροής LPG.

Εφαρμογή οβάλ μετρητή ροής με γρανάζια

Πλεονεκτήματα οβάλ μετρητή ροής με γρανάζια

Μόλις εγκατασταθεί, ο οβάλ μετρητής ροής λειτουργεί με ακρίβεια για πολλά χρόνια χωρίς συντήρηση. Έχει ελάχιστα κινούμενα μέρη και λειτουργεί με τη μηχανική ροή του υγρού.
Ο οβάλ μετρητής ροής έχει κατασκευαστεί για να αντέχει σε σκληρές συνθήκες και παρέχει υψηλή ακρίβεια μέτρησης για το επιλεγμένο υγρό. Η απλή μηχανική κατασκευή αντιμετωπίζει καλά τις αλλαγές θερμοκρασίας, τους παλμούς ροής και τις αλλαγές ιξώδους. Οι οβάλ μετρητές ροής χρησιμοποιούνται συχνά στη ναυτιλία και τη ναυτιλιακή βιομηχανία για μέτρηση καυσίμου, βαρέος πετρελαίου και ροής λαδιού κινητήρα.

Ο στιβαρός και μακρόβιος οβάλ μετρητής ροής είναι μια οικονομική μέθοδος μέτρησης ροής υγρών χωρίς κόστος λειτουργίας.

Η εγκατάσταση ενός οβάλ μετρητή ροής είναι απλή και μπορεί να τοποθετηθεί σε δύσκολους χώρους καθώς δεν απαιτεί ευθύγραμμη σωλήνωση. Η μέτρηση υγρού γίνεται σε κανονική λειτουργία (χωρίς ανακατεύθυνση σε ξεχωριστό χώρο), πράγμα που σημαίνει ότι ενσωματώνεται σε οποιαδήποτε βιομηχανική διαδικασία.

Οι οβάλ μετρητές είναι απλοί στην κατασκευή αλλά πολύ ευέλικτοι σε μέγεθος και υλικά, με μέτρηση υγρών ακριβή και σταθερή, και λειτουργούν για χρόνια χωρίς συντήρηση.

Σχετικό άρθρο: Πλεονεκτήματα και μειονεκτήματα οβάλ μετρητή ροής με γρανάζια

Μηχανικοί μετρητές ροής με επαναφορά και χωρίς επαναφορά

Πώς να επιλέξετε διαφορετικό τύπο οθόνης, θέλετε μηχανικό μετρητή με καντράν ή μετρητή συνολικής ροής με επαναφορά ή PD flow meter με παλμό ή αναλογική έξοδο;

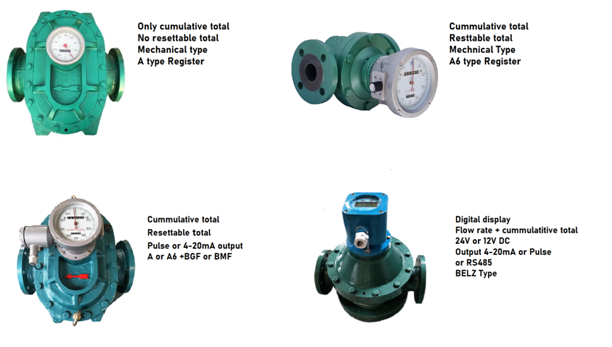

Η παρακάτω εικόνα δείχνει τη διαφορά μεταξύ μετρητή ροής με επαναφορά και χωρίς επαναφορά.

Διαφορά μεταξύ μετρητή ροής με επαναφορά και χωρίς επαναφορά

Πώς να ρυθμίσετε και να λειτουργήσετε έναν οβάλ μετρητή ροής με γρανάζια

Η υψηλή ακρίβεια του οβάλ μετρητή σας εξασφαλίζεται μόνο με σωστή εγκατάσταση. Ένα από τα κύρια πλεονεκτήματα αυτού του θετικού μετρητή εκτόπισης είναι ότι μπορεί να εγκατασταθεί τόσο σε κατακόρυφους όσο και σε οριζόντιους σωλήνες χωρίς ανάγκη ευθύγραμμης σωλήνωσης, ιδανικό για περιορισμένους χώρους. Βεβαιωθείτε ότι ο σωλήνας είναι καθαρός πριν την εγκατάσταση. Πριν από τον μετρητή πρέπει να εγκατασταθεί ένα φίλτρο (συνήθως 100 mesh ή λεπτότερο) για να προστατεύει τα ακριβή γρανάζια από στερεά σωματίδια, τα οποία είναι η πιο συχνή αιτία ζημιάς.

Επειδή ο οβάλ μετρητής βασίζεται στην ακριβή σύμπλεξη των γραναζιών για μέτρηση ροής, δεν είναι κατάλληλος για υγρά που περιέχουν αιωρούμενα στερεά, σωματίδια ή μεγάλες ποσότητες ακαθαρσιών. Τέτοιοι ρύποι μπορούν να προκαλέσουν φθορά ή εμπλοκή των γραναζιών, οδηγώντας σε ανακριβείς μετρήσεις και ενδεχόμενη ζημιά στον μετρητή. Βεβαιωθείτε πάντα ότι το υγρό φιλτράρεται πριν εισέλθει στον μετρητή.
Κάντε κλικ εδώ για περισσότερες πληροφορίες σχετικά με την αρχή λειτουργίας του οβάλ μετρητή ροής και κατανοήστε γιατί χρειάζεται καθαρό υγρό προς μέτρηση. [ Αρχή λειτουργίας οβάλ μετρητή ροής]

Ένας αποστειρωτής αέρα και φίλτρο είναι απαραίτητα για την ακρίβεια των μετρήσεων. Αφαιρούν παγιδευμένο αέρα και στερεά σωματίδια από το υγρό πριν εισέλθει στον μετρητή. Πληροφορίες προϊόντος: [ Αποστειρωτής αέρα και φίλτρο ]
Μετά την εγκατάσταση, ακολουθήστε το διάγραμμα καλωδίωσης για σύνδεση τροφοδοσίας. Συνδέστε το σήμα στο PLC ή στην οθόνη αν το μοντέλο έχει έξοδο παλμού. Ο μετρητής είναι εύχρηστος· ξεκινά τη μέτρηση μόλις ενεργοποιηθεί. Ο σωρευτικός συνολικός όγκος και η τρέχουσα ροή εμφανίζονται στην τοπική οθόνη.
Σχετικό άρθρο: [Πώς να εγκαταστήσετε και να χρησιμοποιήσετε τον οβάλ μετρητή ροής;]

Επιλογή του κατάλληλου οβάλ μετρητή ροής

Η επιλογή του σωστού μετρητή ροής είναι απαραίτητη για ακριβή, αποδοτική και ασφαλή λειτουργία. Οι οβάλ μετρητές ροής είναι κορυφαία επιλογή για πολλές βιομηχανίες, προσφέροντας εξαιρετική ακρίβεια και αξιοπιστία, ιδιαίτερα σε ρευστά υψηλής ιξώδους όπως λάδια, καύσιμα και χημικά. Επειδή μετρούν απευθείας τον όγκο εγκλωβίζοντας το υγρό ανάμεσα στα περιστρεφόμενα γρανάζια, η ακρίβεια δεν επηρεάζεται σημαντικά από αλλαγές στις ιδιότητες του υγρού.

Ωστόσο, με τις πολλές διαθέσιμες επιλογές, η επιλογή του κατάλληλου μπορεί να φανεί δύσκολη. Για βοήθεια, έχουμε δημιουργήσει έναν απλό οδηγό που απλοποιεί αυτήν την κρίσιμη απόφαση. Ο οδηγός καλύπτει τέσσερα βήματα: ανάλυση των χαρακτηριστικών του υγρού σας (ιξώδες και χημική συμβατότητα), καθορισμός της ροής του συστήματος, επιλογή της σωστής οθόνης και αναγνώριση των απαραίτητων πιστοποιήσεων.

Οδηγός επιλογής: [Πώς να επιλέξετε τον κατάλληλο οβάλ μετρητή ροής: Ένας απλός οδηγός]
