Πώς να μετρήσετε με ακρίβεια τον μικρό ρυθμό ροής: Ένας πρακτικός οδηγός
Πώς να μετρήσετε με ακρίβεια τον μικρό ρυθμό ροής: Ένας πρακτικός οδηγός
Βασικές τεχνικές και εργαλεία για την ακριβή μέτρηση μικροροών και χαμηλών ρυθμών ροής
Επισκόπηση
Η ακριβής μέτρηση μικρών και χαμηλών ρυθμών ροής για αέριο, υγρό ή ατμό είναι απαραίτητη σε βιομηχανίες ακριβείας όπως τα φαρμακευτικά προϊόντα, η χημική επεξεργασία και η κατασκευή ημιαγωγών. Ακόμα και μικροσκοπικά σφάλματα μπορούν να επηρεάσουν τα αποτελέσματα και τις λειτουργίες σε πολύ μικρούς όγκους, όπως χιλιοστόλιτρα ή μικρολίτρα ανά λεπτό.
Για να διασφαλίσετε ακριβή και σταθερή απόδοση, χρειάζεστε το σωστό μικρομετρητή ροής, έξυπνες τεχνικές μέτρησης και ένα καλά ρυθμισμένο σύστημα. Αυτός ο ολοκληρωμένος οδηγός καλύπτει τα πάντα, από την επιλογή του κατάλληλου αισθητήρα ροής έως την εφαρμογή ψηφιακής καταγραφής δεδομένων για βελτιωμένη ακρίβεια.
Ένας «μικρός» ρυθμός ροής αναφέρεται στην κίνηση ενός ρευστού (υγρού ή αερίου) σε χαμηλό όγκο με την πάροδο του χρόνου, που συχνά μετριέται σε μικρολίτρα ή χιλιοστόλιτρα ανά λεπτό. Η γνώση του εύρους ροής-στόχου σας είναι το πρώτο βήμα για την επιλογή της σωστής λύσης μικρομετρητή ροής.
Το εύρος «χαμηλού» ρυθμού ροής ποικίλλει ανάλογα με τον κλάδο και την εφαρμογή. Η κατανόηση αυτών των εύρων σάς βοηθά να επιλέξετε την καταλληλότερη τεχνολογία μέτρησης για τις συγκεκριμένες ανάγκες σας.
Τυπικά εύρη ρυθμού ροής ανά εφαρμογή
Application
Flow Rate Range
Medical infusion pumps
0.1–10 mL/hr
Microfluidics
1–100 μL/min
Laboratory analysis (e.g. HPLC)
10–500 μL/min
Precision gas flow (e.g. gas sensors)
1–100 sccm

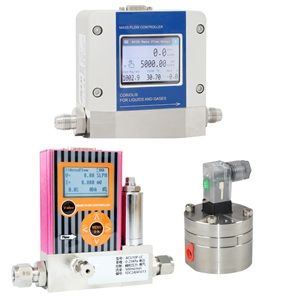

Οι δυνατότητες εξαιρετικά χαμηλής ροής μας
Ρυθμοί ροής αερίου: Έως 2 sccm
Ρυθμοί ροής λαδιού: Από 0,5 mL/min
Ρυθμοί ροής υγρού: Μόλις 40 g/h
Συμβουλή επαγγελματία: Ο συνδυασμός αυτών των εργαλείων με ένα μετρητή χαμηλής ροής σάς προσφέρει μεγαλύτερο έλεγχο και συνέπεια για τις πιο απαιτητικές εφαρμογές.
Πώς να επιλέξετε τον σωστό αισθητήρα ή μετρητή ροής
Οι μετρητές μικρής ροής, γνωστοί και ως μετρητές χαμηλής ροής ή μικρομετρητές ροής, έχουν σχεδιαστεί για τη μέτρηση πολύ μικρών όγκων υγρού ή αερίου. Για να επιλέξετε τον κατάλληλο για την εφαρμογή σας, είναι σημαντικό να κατανοήσετε τα μοναδικά χαρακτηριστικά, τα δυνατά σημεία και τους περιορισμούς κάθε τύπου.
Σύγκριση τύπων μετρητών χαμηλής ροής
Flow Meter Type
Best For
Accuracy
Suitable For
Notes

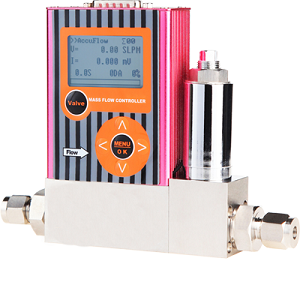

Thermal Mass
Gases
High
Gases only
Ideal for clean dry gases

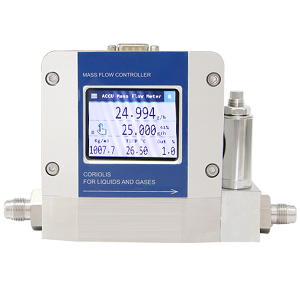

Coriolis Meter
Liquids & gases
Very High
All fluids
Very precise but costly

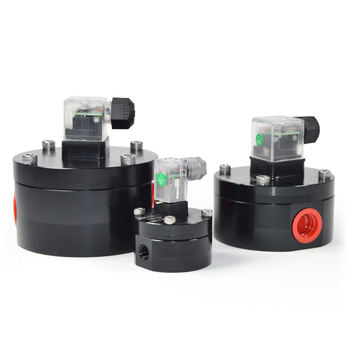

Positive Displacement
Liquids
High
Clean/viscous
Accurate at low speeds
Electromagnetic
Conductive liquids
High
Water slurry
Requires conductive media
Βασικές ερωτήσεις επιλογής
Υγρό ή αέριο; – Οι μικρομετρητές ροής είναι ειδικοί για κάθε ρευστό. Καθορίστε τον τύπο και τις ιδιότητες.
Εύρος ρυθμού ροής; – Η ακριβής προδιαγραφή εύρους είναι ζωτικής σημασίας για την σωστή επιλογή αισθητήρα
Συνθήκες Λειτουργίας; – Η θερμοκρασία και η πίεση επηρεάζουν την επιλογή και το κόστος του μετρητή
Προϋπολογισμός & Πολυπλοκότητα; – Ισορροπία κόστους-αποτελεσματικότητας με την απαιτούμενη ακρίβεια
Απαιτήσεις ακρίβειας; – Οι πιο ευαίσθητες εφαρμογές απαιτούν όργανα ακριβείας.
Χρειάζεστε μια γρήγορη σύσταση;
Πείτε μας τον τύπο του υγρού σας, το εύρος ροής και το περιβάλλον διεργασίας σας — θα σας βοηθήσουμε να βρείτε τον ιδανικό μετρητή ροής.
Οι μετρητές ροής ενδέχεται να χάσουν την ακρίβεια τους με την πάροδο του χρόνου λόγω περιβαλλοντικών αλλαγών, φθοράς ή συσσώρευσης εντός της διαδρομής ροής. Η τακτική βαθμονόμηση είναι απαραίτητη για την εξασφάλιση ακριβών και αξιόπιστων μετρήσεων ροής, ειδικά όταν πρόκειται για μικρούς ή χαμηλούς ρυθμούς ροής.
Συμβουλές για την ελαχιστοποίηση σφαλμάτων σε μέτρηση μικρής ροής
Οι μικροί ρυθμοί ροής είναι ιδιαίτερα ευαίσθητοι στις διαταραχές. Για να αποφύγετε σφάλματα μέτρησης, λάβετε υπόψη αυτές τις βασικές πρακτικές:
Αποφύγετε τους παλμούς – Χρησιμοποιήστε αποσβεστήρες ή περιοριστές ροής για να σταθεροποιήσετε τη ροή
Εξαλείψτε τις διαρροές – Ελέγχετε τακτικά όλα τα εξαρτήματα, τις στεγανοποιήσεις και τους σωλήνες
Συνθήκες ελέγχου – Χρησιμοποιήστε ρυθμιστές για τη σταθεροποίηση της θερμοκρασίας και της πίεσης
Σωστή εγκατάσταση – Ακολουθήστε τις οδηγίες του κατασκευαστή για τον προσανατολισμό και τις διαδρομές των σωλήνων
Εξετάστε την ψηφιακή καταγραφή δεδομένων
Για εφαρμογές όπου η ακρίβεια και η παρακολούθηση δεδομένων έχουν σημασία, ένας ψηφιακός μετρητής ροής καταγραφής δεδομένων είναι μια έξυπνη επιλογή για την ενίσχυση της απόδοσης και της αξιοπιστίας.
Πλεονεκτήματα καταγραφής δεδομένων
Συνεχής παρακολούθηση – Παρακολουθήστε τους ρυθμούς ροής σε πραγματικό χρόνο χωρίς χειροκίνητους ελέγχους
Ακριβή Αρχεία – Αυτόματη αποθήκευση δεδομένων για ανάλυση και συμμόρφωση
Έγκαιρη ανίχνευση προβλημάτων – Εντοπίστε προβλήματα πριν προκαλέσουν διακοπή λειτουργίας
Απλοποιημένη Αναφορά – Εύκολη εξαγωγή δεδομένων για αναφορές και ελέγχους
Εύκολοι έλεγχοι βαθμονόμησης – Γρήγορος εντοπισμός τάσεων για διατήρηση της ακρίβειας
