Αφού κυκλοφόρησε στην αγορά το
ροόμετρο μάζας Coriolis , αν και η τιμή του ήταν υψηλή, αντικατέστησε ορισμένες εφαρμογές του
ροόμετρου όγκου , του ροόμετρου ταχύτητας, του ροόμετρου διαφορικής πίεσης (ροόμετρο DP) κ.λπ. με τα αναντικατάστατα πλεονεκτήματά του και κατέλαβε σταθερά την αγορά με την εξαιρετική του απόδοση.
Γιατί είναι τόσο δημοφιλές το ροόμετρο Coriolis και ποια είναι τα πλεονεκτήματα και τα μειονεκτήματά του;
Ας ξεκινήσουμε με την αρχή του Coriolis.
Πώς λειτουργεί ο μετρητής ροής Coriolis;
Όταν ένα σωματίδιο ρευστού κινείται προς ή μακριά από το κέντρο περιστροφής (Σημείο P) μέσα σε έναν περιστρεφόμενο σωλήνα, παράγει μια αδρανειακή δύναμη, όπως απεικονίζεται στο Σχήμα 1.

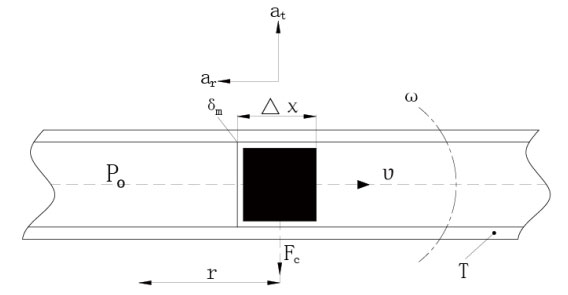

Σχήμα 1
Ένα σωματίδιο μάζας δm κινείται με σταθερή ταχύτητα v μέσα από έναν σωλήνα που περιστρέφεται με γωνιακή ταχύτητα ω γύρω από σταθερό σημείο P. Αυτό το σωματίδιο υφίσταται δύο συνιστώσες επιτάχυνσης:
1. Κεντρομόλος Επιτάχυνση (αr):
Μέγεθος: ω2r
Κατεύθυνση: Προς το σημείο P.
2. Επιτάχυνση Coriolis (αt):
Μέγεθος: 2ωv
Κατεύθυνση: Κάθετη στο (αr)
Σύμφωνα με τον Δεύτερο Νόμο του Νεύτωνα (Δύναμη = Μάζα × Επιτάχυνση), η επιτάχυνση Coriolis απαιτεί μια αντίστοιχη δύναμη προς την κατεύθυνση του αt, που δίνεται από τον τύπο 2ωvδm2ωvδm. Αυτή η δύναμη ασκείται *από τον σωλήνα* στο ρευστό. Η *δύναμη αντίδρασης* που ασκείται *από το ρευστό στον σωλήνα είναι Fc=2ωvδm (η δύναμη Coriolis).
Το στοιχείο μάζας ρευστού είναι δm=ρAΔxδm=ρAΔx (όπου ρ = πυκνότητα ρευστού, A = επιφάνεια διατομής σωλήνα). Έτσι, η σταδιακή δύναμη Coriolis είναι:
όπου ο σταδιακός ρυθμός ροής μάζας
Για μια συγκεκριμένη γεωμετρία ταλαντούμενου σωλήνα με σταθερά δονητικά χαρακτηριστικά, το ΔFc εξαρτάται αποκλειστικά από το δqm. Επομένως, η μέτρηση της δύναμης Coriolis (ΔFc) που προκαλείται από το ρέον ρευστό άμεσα ή έμμεσα παρέχει μια μέτρηση του ρυθμού ροής μάζας (qm). Αυτή είναι η υποκείμενη αρχή λειτουργίας των Μετρητών Ροής Μάζας Coriolis.
- Μπορεί να πραγματοποιήσει άμεση μέτρηση της ροής μάζας με υψηλή ακρίβεια μέτρησης. Η ακρίβεια μπορεί να φτάσει το 0,1~0,5%. Το ροόμετρο Coriolis είναι σήμερα το πιο ακριβές ροόμετρο στον κόσμο.

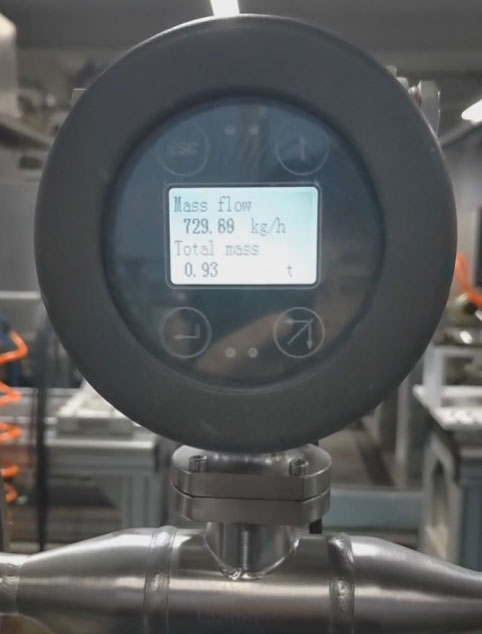

Ο καλύτερος μετρητής ροής ακριβείας στον κόσμο
- Διαθέτει ένα ευρύ φάσμα μετρήσιμων ρευστών, συμπεριλαμβανομένων ρευστών υψηλού ιξώδους, όπως ρητίνη , μέλι, κόλλα, άσφαλτος , πολυμερή , μελάσα , υγρά-στερεά διφασικά ρευστά, υγρά-αέρια διφασικά ρευστά που περιέχουν ίχνη αερίων, και αέρια μέσης και υψηλής πίεσης επαρκούς πυκνότητας.
Το υγρό υψηλού ιξώδους μπορεί να μετρηθεί με ροόμετρο Coriolis

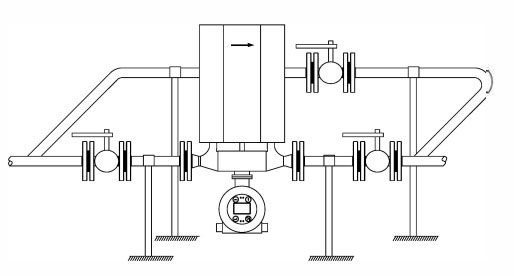

Δεν απαιτείται ευθεία σωλήνωση πριν και μετά τον μετρητή ροής μάζας
- Η αλλαγή στο ιξώδες του ρευστού δεν έχει σημαντική επίδραση στην μετρούμενη τιμή. Το ροόμετρο Coriolis μπορεί να μετρήσει υγρά υψηλού ιξώδους, όπως 500.000 cp.
- Η αλλαγή στην πυκνότητα του ρευστού έχει μικρή επίδραση στην μετρούμενη τιμή. Το ροόμετρο Coriolis μπορεί να μετρήσει πολτούς υψηλής πυκνότητας, όπως χαρτοπολτό, κονίαμα, πολτό κ.λπ. Γενικά, η πυκνότητα του πολτού δεν μπορεί να υπερβαίνει τα 3 g/cm³ για τη σωστή μέτρηση του ροόμετρου Coriolis.
Η πολτός μπορεί να μετρηθεί εάν η πυκνότητα είναι μικρότερη από 3 g/cm³
- Υπάρχουν πολλαπλές έξοδοι, οι οποίες μπορούν ταυτόχρονα να εξάγουν στιγμιαία ροή μάζας ή όγκου, πυκνότητα ρευστού, θερμοκρασία ρευστού και άλλα σήματα. Διαθέτει επίσης αρκετές ψηφιακές θύρες εισόδου και εξόδου, και ορισμένα μοντέλα μπορούν να πραγματοποιήσουν λειτουργίες ελέγχου παρτίδας. Διαθέτει συχνότητα, παλμό, έξοδο ρεύματος 4-20mA, ενώ μπορεί επίσης να έχει εξόδους MODUBS RTU (RS485), HART ή Profibus.
- Μέτρηση αμφίδρομης ροής
- Οι μετρήσεις ροής υψηλής πίεσης που μπορούν να μετρήσουν μέσα υψηλής πίεσης, ακόμη και μέσα με πιέσεις έως και 14000 psi, είναι σπάνιες για να αντέξουν σε τόσο υψηλές πιέσεις.

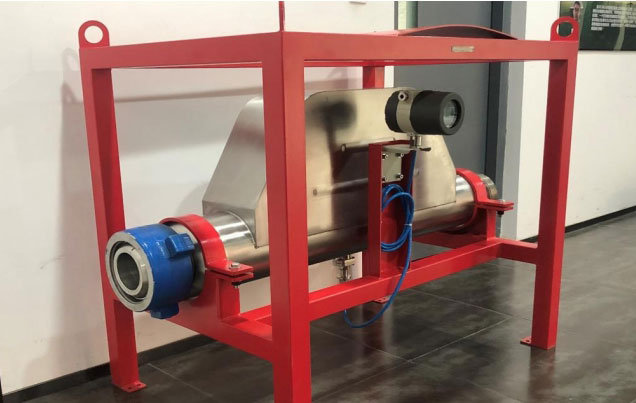

Για πολτό τσιμέντου υψηλής πίεσης, πίεση 40MPa, σύνδεση ένωσης 4"
- Ο μετρητής ροής Coriolis, όπως και ένας ηλεκτρομαγνητικός μετρητής ροής, μπορεί να επιτύχει μέτρηση αμφίδρομης ροής, αλλά πριν από την αντίστροφη μέτρηση απαιτεί τη ρύθμιση παραμέτρων στον πομπό για να επιτευχθεί η αντίστροφη μέτρηση ροής.
Το ποσοστό που εμφανίζει ο μετρητής ροής μάζας είναι το ποσοστό του μέσου 1 στο μεικτό μέσο 1 και μέσο 2. Το ποσοστό που εμφανίζει είναι από 0 έως 100%.
Μειονέκτημα του μετρητή ροής Coriolis
- Κακή μηδενική σταθερότητα που επηρεάζει την ακρίβεια του μετρητή ροής.
- Δεν μπορεί να χρησιμοποιηθεί για τη μέτρηση ρευστών με χαμηλότερη πυκνότητα, όπως χαμηλή πίεση ή αέριο χαμηλής πυκνότητας.
- Ελαφρώς υψηλότερη περιεκτικότητα αερίου στο υγρό μπορεί να προκαλέσει σημαντική αύξηση στο σφάλμα μέτρησης.
- Είναι ευαίσθητο σε εξωτερικές παρεμβολές κραδασμών.

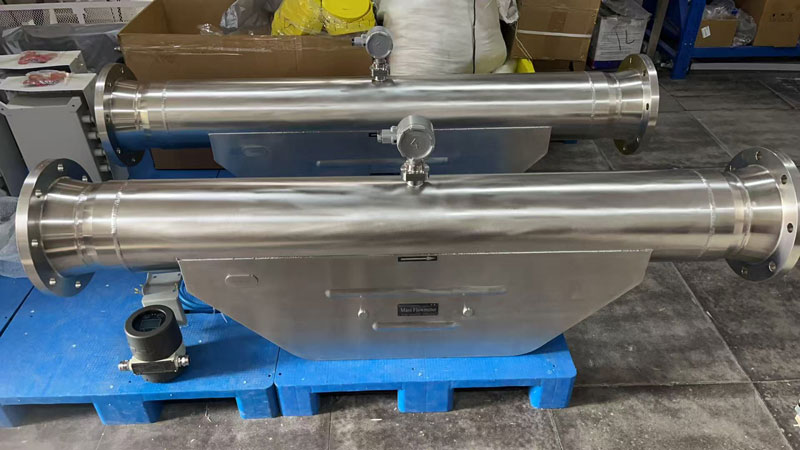

- Δεν μπορεί να χρησιμοποιηθεί για μεγαλύτερες διαμέτρους. Προς το παρόν, το μέγιστο μέγεθος που μπορούμε να κατασκευάσουμε είναι ροόμετρο Coriolis 10 ιντσών .
- Η απώλεια πίεσης είναι μεγάλη, ειδικά κατά τη μέτρηση ενός υγρού με υψηλή τάση κορεσμένων ατμών, η απώλεια πίεσης μπορεί να προκαλέσει εξάτμιση του υγρού και να εμφανιστεί σπηλαίωση.
Η Silver Automation Instruments παρέχει ροόμετρα Coriolis σε χαμηλή τιμή και σταθερή λειτουργία από κατασκευαστές ροόμετρων με έδρα την Κίνα. Επικοινωνήστε μαζί μας για περισσότερες πληροφορίες σχετικά με το ροόμετρα Coriolis.
Άμεση μέτρηση ροής μάζας.
Υψηλή ακρίβεια: 0,1%~0,2%.
Μετρήστε επίσης την πυκνότητα, τη θερμοκρασία, την πίεση.
Για όλες τις μετρήσεις υγρών.
Μικρότερο μέγεθος εγκατάστασης.
Μέγιστο μέγεθος αισθητήρα 10 ίντσες.
Profibus PA/HART/MODBUS.
Καλύτερο για υγρό υψηλού ιξώδους ή πολτού.
Τριπλό σφιγκτήρα ή άκρο DIN 11851.
Υγρά μέρη 316L SS.
Για κρασί, μελάσα, μέλι, γάλα, γιαούρτι, σοκολάτα...
για τη βιομηχανία τροφίμων, γαλακτοκομικών, βιοτεχνολογίας, φαρμακευτικών προϊόντων.

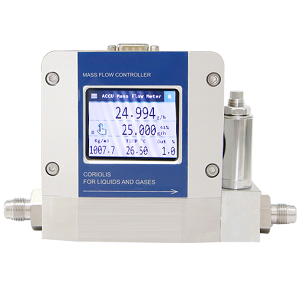

Μικρός μετρητής/ελεγκτής ροής αρχής Coriolis.
Μετρητής ροής μάζας με την καλύτερη ακρίβεια για αέριο, υγρό και ατμό.
Μπορεί να ανιχνεύσει ροή 40 g/h ή και χαμηλότερη.

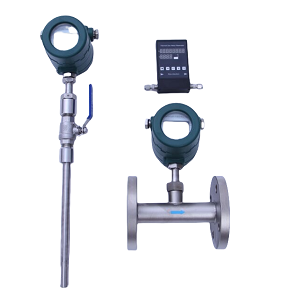

Μετρητής ροής χαμηλού κόστους για αέριο και αέρα.
